这是一款专为替代FAN3111C而优化的栅极驱动IC，在保持完美兼容性的同时，带来更卓越的性能表现和更可靠的供货保障。

一、产品介绍
JSM3111C是一款低电压功率MOSFET和IGBT同相位栅驱动器。专有的问锁免疫 CMOS 技术可以实现高鲁棒性的单芯片集成结构。
JSM3111C逻辑输入电平兼容低至 3.3V的CMOS 或LSTTL逻辑输出电平。输出驱动器具有宽VCC 范围、带滞后的欠压锁定和输出电流缓冲级。可以在-40℃至125℃温度范围内工作。

二、产品特性
双输入设计(可选择反相(IN-引脚)或非反相
(IN+引脚)驱动器配置)
未使用的输入引脚可用于使能或禁用功能
兼容 3.3V输入逻辑
工作范围:5V~25V
宽温度范围:-40℃℃~125℃℃
欠压锁定
--欠压锁定正向阈值 4.0V
--欠压锁定负向阈值 3.9V

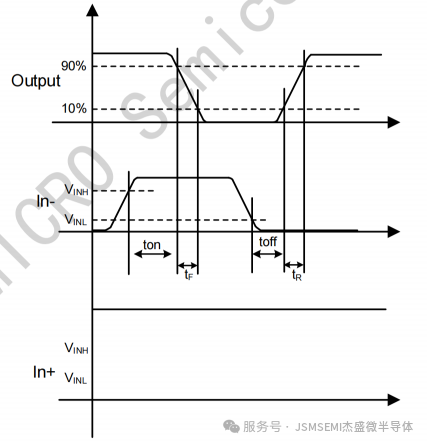

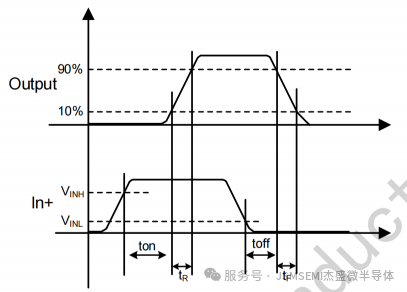

芯片开通/关断延时特性
--Ton/Tof =30ns/30ns
驱动电流能力:
--拉电流/灌电流=2A/2A

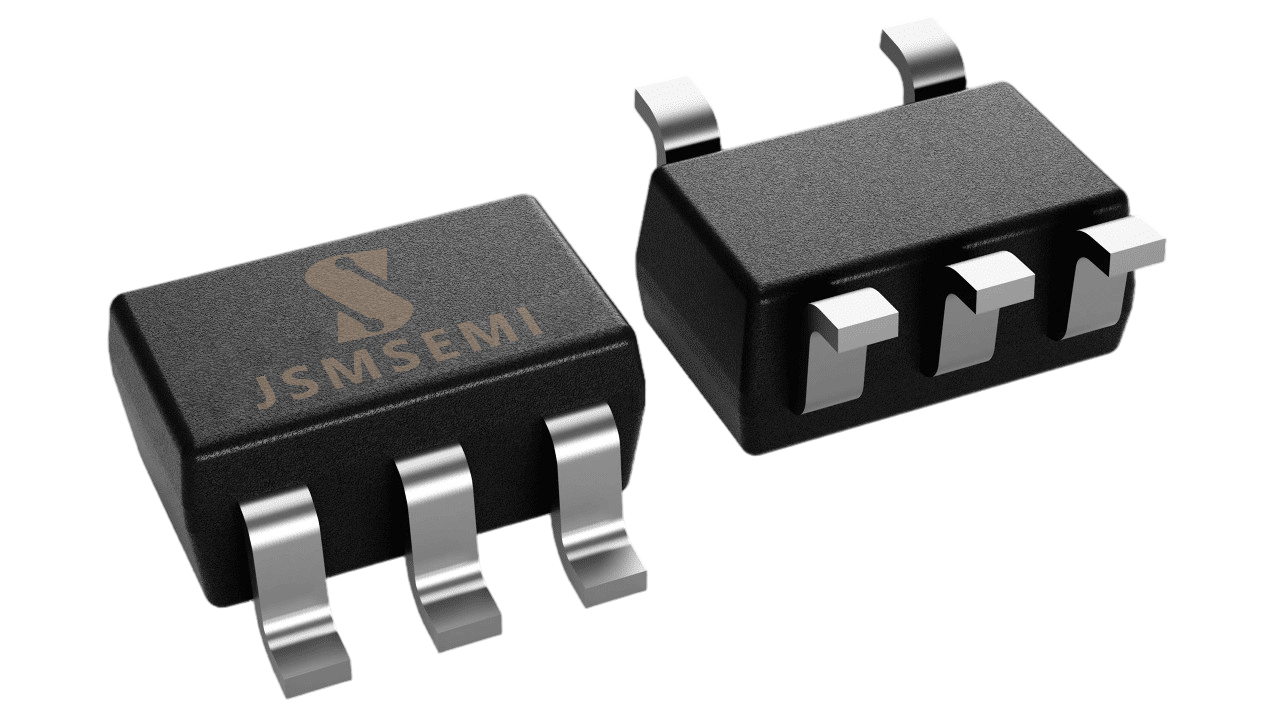

SOT-23-5 封装

四、核心应用场景：多领域精准适配🚀
🌐 1. 开关电源领域 🔌
适用场景：反激式电源、正激式电源、LLC 谐振变换器
价值点：
✅ 高频高效：30ns 级延时支持 200kHz 以上开关频率，提升电源功率密度
✅ 稳定驱动：2A 驱动电流确保 MOSFET 快速开通 / 关断，降低导通损耗
典型案例：50W USB PD 快充电源、200W 工业开关电源
🌐 2. 电机控制领域 🧲
适用场景：直流无刷电机（BLDC）、步进电机驱动、伺服系统
价值点：
✅ 抗干扰设计：闩锁免疫技术抑制电机启动 / 制动时的电压尖峰
✅ 宽温可靠：-40℃~125℃工作温度适应工业自动化设备长期运行
典型案例：工业机器人关节电机驱动、智能家居扫地机器人电机控制
🌐 3. 新能源与储能领域 🌞
适用场景：光伏逆变器、电池管理系统（BMS）、储能变流器（PCS）
价值点：
✅ 高鲁棒性：欠压锁定和 ESD 防护应对新能源场景电压波动
✅ 小体积优势：SOT-23-5 封装适配高密度储能电路板布局

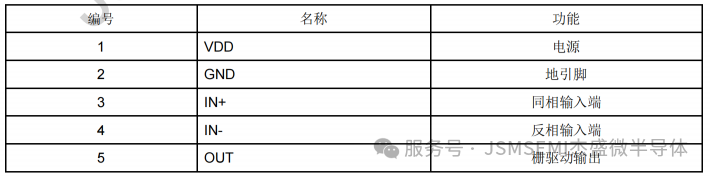

五、引脚功能描述

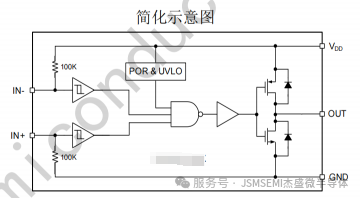

六、功能框图

七、功能描述

📢 联系我们立即获取JSM3111C完整技术资料！
如需获取JSM3111C datasheet、样品或代理合作咨询，欢迎联系：
📞 服务热线：13824341110
📧 邮箱：janice@jsmsemi.com

杰盛微半导体提供完善的技术支持，帮助客户快速导入设计：
📌 免费申请样品（新客户专享）
📌 提供参考设计及开发工具
📌 资深FAE团队一对一支持
