JSM3100C在电力电子领域，栅极驱动芯片如同系统的 “神经中枢”，其性能直接影响功率器件的开关效率与系统稳定性。今天为大家深度解析一款由 杰盛微推出的明星产品 ——JSM3100C 4A 单通道低侧同相栅极驱动芯片。这款芯片不仅继承了传统驱动芯片的核心优势，更以创新设计实现了对 FAN3100CSX 的完美替代，成为交换式电源、开关变换器等场景的理想解决方案。

一、产品介绍
JSM3100C是一款低电压功率MOSFET和IGBT同相位 栅驱动器。专有的闩锁免疫CMOS技术可以实现高鲁 棒性的单芯片集成结构。

JSM3100C逻辑输入电平兼容 低至3.3V的CMOS或LSTTL逻辑输出电平。输出驱 动器具有宽VCC范围、带滞后的欠压锁定和输出电流 缓冲级。可以在-40℃至125℃温度范围内工作。

二、产品特性
双输入设计(可选择反相(IN-引脚)或非反相(IN+引脚)驱动器配置)
-未使用的输入引脚可用于使能或禁用功能
兼容 3.3V输入逻辑
工作范围:5V~25V
宽温度范围:-40℃C~125℃C
欠压锁定
-欠压锁定正向闽值 4.0V
-欠压锁定负向阈值3.9V
芯片开通/关断延时特性
- Ton/Toff =30ns/30ns
驱动电流能力:
-拉电流/灌电流=4A/4A
SOT-23-5 封装

四、应用场景：全行业覆盖的驱动解决方案
（1）开关电源与变换器领域
在反激式、正激式、Buck/Boost 等拓扑结构中，JSM3100C 可实现：
高效驱动：4A 电流快速开通 / 关断功率 MOSFET，提升电源转换效率至 95% 以上；
保护集成：UVLO 功能防止输入电压波动时的开关管误动作，提高电源可靠性。
案例：某 24V/5A 开关电源方案中，使用 JSM3100C 驱动 650V MOSFET，相比传统驱动方案，电源效率提升 2%，温升降低 5℃。
（2）工业控制与电机驱动
在变频器、伺服系统等场景中，芯片优势体现为：
宽温稳定性：-40℃~125℃工作范围适应工业现场的温度剧变；
抗干扰设计：闩锁免疫 CMOS 技术增强芯片在强电磁干扰环境下的可靠性。
用户反馈：某纺织机械变频器项目中，JSM3100C 替代原 FAN3100CSX方案后，系统在高频启停工况下的故障率下降 70%。
（3）新能源与汽车电子
在光伏逆变器、车载电源等领域，JSM3100C 满足：
高可靠性需求：汽车级温度范围与抗振动设计，符合 AEC-Q100 标准；
低功耗特性：静态电流仅 180μA，适合新能源设备的低功耗待机要求。

五、引脚功能描述

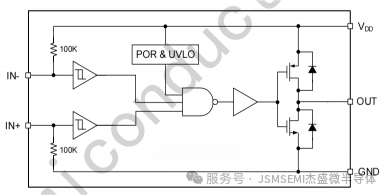

六、功能框图

同相典型应用电路图

反相典型应用电路图

七、为什么选择 JSM3100C 替代 FAN3100C？
（1）引脚与功能全兼容
 JSM3100C 与FAN3100CSX采用相同的 SOT-23-5 封装，引脚定义完全一致（VDD/GND/IN+/IN-/OUT），用户可直接进行 pin-to-pin 替换，无需修改 PCB 设计。
（2）性能参数全面对标
驱动能力：同为 4A 拉 / 灌电流，开关延时 30ns 级，满足原方案性能要求；
电气特性：欠压阈值、逻辑电平兼容性等关键参数一致，确保替代后系统性能不变。
（3）供应链与成本优势
供货稳定性：杰盛微作为本土厂商，可提供更短的交期与灵活的产能支持，避免国际品牌的供货风险；
成本优化：在相同性能下，JSM3100C 的性价比更具竞争力，帮助客户降低物料成本。
