一、产品概述
JSM27710 是一款高压、高速功率 MOSFET/IGBT 高低侧驱动芯片,作为 UCC27710 的替代型号,具备完全兼容的功能与性能。该芯片拥有独立的高侧和低侧参考输出通道,采用高低压兼容工艺实现高、低侧栅驱动电路的单芯片集成,逻辑输入电平可兼容低至 3.3V 的 CMOS 或 LSTTL 逻辑输出电平。其浮动通道适用于驱动高压侧 N 沟道功率 MOSFET,浮地通道最高工作电压可达 700V。JSM27710 采用 SOP-8 封装,工作温度范围为 - 40℃至 125℃。
二、核心产品特性
采用自举工作的浮地通道设计
三、场景化应用全覆盖:从家电到工业,JSM27710 无处不在
凭借优异的性能参数,JSM27710 的应用场景几乎覆盖所有中高压功率驱动领域,成为工程师的 “万能驱动搭档”。逆变器驱动场景
凭借优异的性能参数,JSM27710 的应用场景几乎覆盖所有中高压功率驱动领域,成为工程师的 “万能驱动搭档”。
在电机控制领域,无论是工业伺服电机的高精度驱动,还是新能源汽车的辅助电机控制,JSM27710 的高速响应与稳定驱动能力都能确保电机运行平稳、高效。其宽温工作范围(-40℃至 125℃)更是完美适配工业环境的复杂温度变化,即使在极端低温或高温工况下,也能保持性能稳定。
在家电变频市场,空调、洗衣机等设备的变频模块对驱动芯片的可靠性要求严苛。JSM27710 的 700V 高压耐受、50V/ns dVₛ/dt 抗干扰能力,能有效应对变频过程中的电压尖峰,减少设备噪音与能耗,助力家电产品实现 “节能 + 静音” 双升级。
在通用逆变器与逆变器驱动场景中,JSM27710 的单芯片集成设计简化了电路结构,降低了系统体积与成本。同时,其完善的保护机制能有效预防逆变器常见的过压、过流故障,提升设备的使用寿命与安全性。
四、引脚功能描述

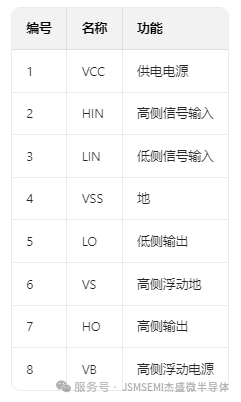

JSM27710DR 采用 8 脚 SOIC8 封装,顶视图引脚分布及功能如下表所示

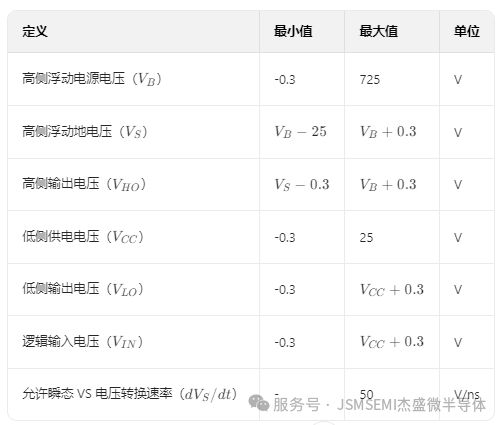

极限工作范围(超过可能导致器件永久性损坏,以 VSS 为参考,环境温度 25℃)

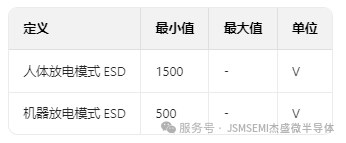

ESD 额定值
热量信息

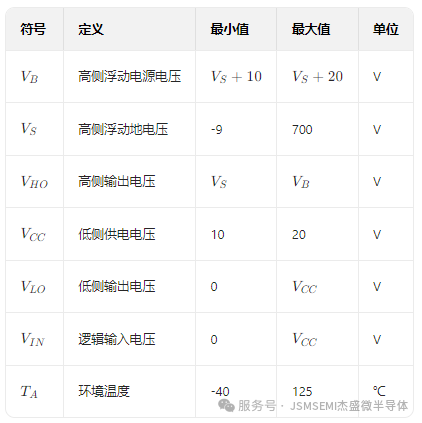

推荐工作范围(以 VSS 为参考,环境温度 25℃,电源电压 15V 时测量 Vs 和 VSS 偏置)
注 1:可承受 VSS-50V 的瞬态负 VS,脉冲宽度 50ns(设计保证);注 2:输入脉冲宽度低于 1us 时,无法正常传输。
五、为何需要替代方案?功率驱动芯片的 “刚需” 与痛点
在工业控制、家电变频、电机驱动等领域,功率 MOSFET 和 IGBT 的高效驱动一直是技术核心。传统方案中,进口驱动芯片虽性能稳定,但常面临供货周期长、成本居高不下、技术支持响应慢等问题。尤其是在高压、高速的应用场景中,驱动芯片需要同时满足高电压耐受、快速开关响应、宽温工作等严苛要求,这对替代方案的兼容性和可靠性提出了极高挑战。
杰盛微深耕功率半导体领域多年,深知行业痛点。此次推出的 JSM27710,以 “全参数兼容、高性能升级、本土化服务” 为核心优势,成为 UCC27710 的理想替代选择,为工程师们解决 “选型难、替代烦、保障弱” 的后顾之忧。
六、即刻行动:解锁 JSM27710 的替代新体验
当前,功率电子行业正迎来国产化替代的黄金机遇期。杰盛微 JSM27710 的推出,不仅为 UCC27710 提供了 “参数全兼容、性能不打折” 的替代选择,更彰显了本土半导体企业在功率驱动领域的技术实力。
无论你是正在进行产品升级的硬件工程师,还是寻求高性价比方案的采购负责人,JSM27710 都将是你的理想之选。即日起,关注杰盛微官方公众号,回复 “JSM27710” 即可获取详细 datasheet 与样品申请通道,更有专属技术顾问为你解答替代过程中的各类问题
从实验室到生产线,从技术验证到批量交付,杰盛微 JSM27710 将以稳定的性能、完善的服务,为你的功率电子系统保驾护航。国产化替代,就从选择杰盛微开始!
如需获取JSM27710DR datasheet、样品或代理合作咨询,欢迎联系:
📞 服务热线:13824341110
📧 邮箱:janice@jsmsemi.cn
杰盛微半导体提供完善的技术支持,帮助客户快速导入设计:
📌 免费申请样品(新客户专享)
📌 提供参考设计及开发工具
📌 资深FAE团队一对一支持
