在工业控制、家电变频、电机驱动的世界里，功率驱动芯片就像 “神经中枢”，决定着整个系统的稳定性、效率与安全性。长期以来，IR2183 作为经典的高低侧驱动芯片，在市场中占据重要地位。但随着技术迭代与应用需求升级，一款更具性能优势的替代方案已悄然崛起 ——JSM2183STR 4A700V 集成自举高侧同低侧反驱动芯片。今天，我们就来深入解析这款国产芯片如何凭借两大核心优势，成为 IR2183 的理想替代者，为工程师们的设计之路降本增效。

一、产品概述
JSM2183S是高压、高速功率MOSFET/IGBT高低侧驱动系列芯片，具有两个非独立传输通道。内部集成了高、低侧欠压锁定电路、过压钳位电路、和防直通锁定电路等保护电路，具备大电流脉冲输出能力逻辑输入电平兼容低至3.3V的CMOS或LSTTL逻辑输出电平，输出电流能力最大可达4A，其浮地通道最高工作电压可达700V。可用于驱动N沟道高压功率MOSFET/IGBT等器件。JSM2183S采用SOP-8封装，可以在-40℃至125℃温度范围内工作。

SOP-8

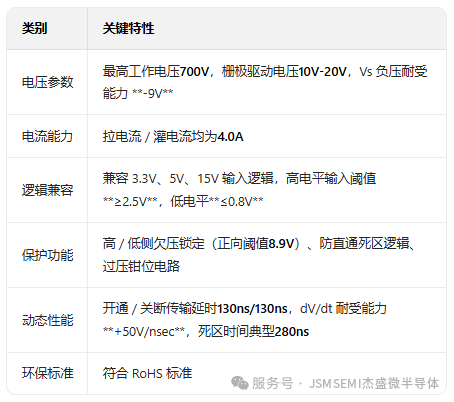

三、性能全面升级：从参数突破到可靠性闭环，驱动能力再上新台阶
对于功率驱动芯片而言，“性能” 从来不是单一参数的比拼，而是电压耐受、电流输出、保护机制等多维度的综合实力较量。JSM2183STR 在核心性能指标上的全面突破，让它在高压大电流场景中展现出远超传统方案的稳定性。

1. 高压大电流双加持，适配更复杂功率场景
在电机控制、逆变器等应用中，芯片的电压耐受能力直接决定了系统的适用范围。JSM2183STR 将最高工作电压提升至700V，这意味着它能轻松应对工业设备、家电变频中常见的高压供电场景，即使在电压波动较大的工况下，也能保持稳定运行。对比传统方案，这一参数的提升让系统在设计时无需额外增加电压缓冲电路，不仅简化了 PCB 布局，更降低了因电压冲击导致的器件损坏风险。
而在电流驱动能力上，JSM2183STR 更是交出了亮眼的答卷 ——拉电流 / 灌电流均达到 4.0A的峰值输出。这一指标意味着它能直接驱动更大功率的 N 沟道 MOSFET/IGBT 器件，无需额外搭配驱动放大电路。在空调压缩机、工业电机等需要大电流瞬间启动的场景中，4A 的驱动能力可确保功率器件快速开通与关断，减少开关损耗，提升系统整体效率。想象一下，当洗衣机进入高速脱水模式时，电机需要瞬间爆发大扭矩，JSM2183STR 的大电流输出能力能精准控制功率器件的导通状态，避免因驱动不足导致的 “卡顿” 或 “效率衰减” 问题。

2. 全链路保护机制，为系统安全上 “双保险”
功率驱动场景中，“安全” 永远是不可逾越的红线。电压骤降、高低侧直通、过压冲击等突发状况，都可能导致芯片烧毁甚至整个系统瘫痪。JSM2183STR 通过集成多重保护电路，构建了一套完整的 “可靠性闭环”，让工程师无需再为复杂的外围保护设计头疼。
首先是高、低侧欠压锁定电路的加持。芯片内置的欠压锁定功能，正向阈值电压精准设定为 8.9V。当供电电压低于这一阈值时，电路会立即触发保护，切断驱动信号输出，防止因电压不足导致功率器件工作在非安全状态。更贴心的是，电路还设计了 0.7V 的欠压迟滞，避免电压在阈值附近波动时出现频繁保护的 “误动作”，确保系统在电压恢复过程中平稳重启。
其次是防直通死区逻辑的硬核防护。在高低侧驱动场景中，若高侧与低侧功率器件同时导通，会导致电源直接短路，瞬间产生的大电流足以烧毁整个电路。JSM2183STR 通过内置死区时间控制，确保高侧器件关断与低侧器件开通之间、低侧器件关断与高侧器件开通之间存在一段 “安全间隔”，典型死区时间为 280ns。这一设计从根源上避免了 “直通短路” 风险，尤其在高频开关的逆变器应用中，能显著提升系统的长期可靠性。
此外，芯片还集成了过压钳位电路与超强的 dV/dt 耐受能力（达 + 50V/nsec）。在功率器件快速开关产生电压尖峰时，过压钳位电路能将电压限制在安全范围；而高 dV/dt 耐受能力则确保芯片在剧烈电压变化的环境中，仍能准确识别输入信号，避免因噪声干扰导致的误触发。这种 “软硬结合” 的保护机制，让 JSM2183STR 在复杂工况下的可靠性远超传统方案。

3. 高速响应无延迟，动态性能拉满效率
在高频功率变换场景中，芯片的动态响应速度直接影响系统的开关损耗与控制精度。JSM2183STR 在动态性能上的优化，让它能完美适配高速开关需求。
芯片的开通 / 关断传输延时均低至 130ns，这意味着从输入控制信号到功率器件实际动作的 “响应时差” 被压缩到极致。在电机变频调速中，这种高速响应能让控制算法更精准地调节电机转速，减少转速波动；在逆变器应用中，快速的开关响应可降低开关过程中的能量损耗，提升整机效率。同时，芯片的高低侧延时匹配误差控制在 50ns 以内，确保高侧与低侧驱动信号的时序一致性，避免因延时差异导致的功率失衡问题。

更值得一提的是，JSM2183STR 的Vs 负压耐受能力达到 - 9V。在半桥、全桥拓扑中，高侧浮动地（Vs）常会因功率器件开关产生负压波动，若芯片负压耐受能力不足，极易出现信号失真或损坏。而 - 9V 的耐受能力，让它能轻松应对复杂拓扑中的电压波动，为系统稳定运行再添一层保障。

四、应用范围
电机控制
空调 / 洗衣机等家电设备
通用逆变器
微型逆变器驱动程序
该芯片凭借 700V 高工作电压、4A 驱动电流及集成保护电路等特性，可稳定驱动 N 沟道高压功率 MOSFET/IGBT，适配上述场景中的高压功率转换需求。

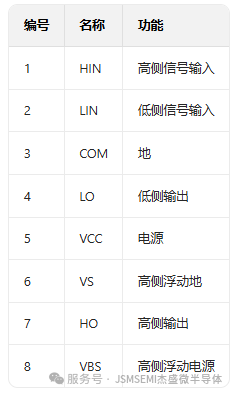

五、引脚功能描述

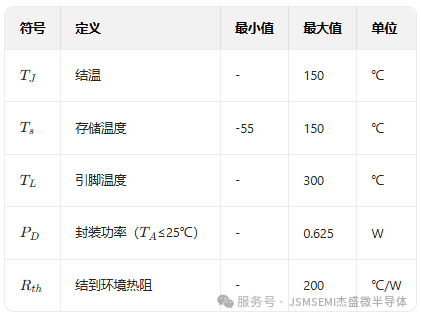

极限与环境参数

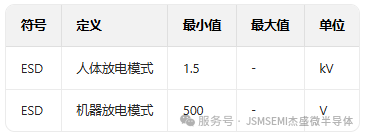

ESD 额定值

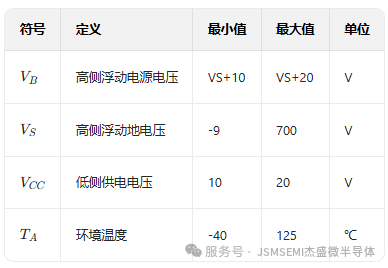

推荐工作范围

六、关键问题
1.问题：JSM2183STR 的核心驱动能力与电压耐受能力如何？这对其应用场景有何影响？
答案：该芯片驱动电流能力为4A 拉电流 / 4A 灌电流，最高工作电压达700V，Vs 负压耐受能力 **-9V**，dV/dt 耐受能力 **+50V/nsec**。这些特性使其能稳定驱动高压 N 沟道 MOSFET/IGBT，适用于电机控制、逆变器等高压功率场景。

2.问题：芯片集成了哪些保护电路？各自的关键参数是什么？
答案：集成两类核心保护电路：①高 / 低侧欠压锁定电路，正向阈值均为8.9V，迟滞0.7V，防止电源电压不足导致驱动失效；②防直通死区逻辑，典型死区时间280ns，避免高低侧功率器件同时导通造成短路。

3.问题：从封装与热性能角度，JSM2183STR 的使用需注意哪些限制？
答案：芯片采用SOP-8 封装，最大结温150℃，结到环境热阻200℃/W，封装功率（25℃时）最大0.625W。使用时需注意散热设计，避免环境温度过高或功率损耗过大导致结温超标，影响可靠性。
国产替代正当时，JSM2183STR 开启驱动新体验
从性能参数到场景适配，JSM2183STR 用实力证明了它作为 IR2183 替代方案的硬核底气：700V 高压耐受与 4A 大电流输出，让它能轻松驾驭高功率场景；集成化保护机制与高速动态响应，为系统安全与效率保驾护航；SOP-8 小封装、宽逻辑兼容与宽温设计，让工程落地更简单高效。
在国产芯片技术快速崛起的今天，JSM2183STR 不仅是一款 “替代品”，更是一款 “升级品”。它以更贴合现代应用需求的设计，为工程师提供了更优的功率驱动解决方案，无论是家电变频、工业电机还是新能源设备，都能从中获得稳定性、效率与成本的多重收益。
如果你正在为 IR2183 的性能瓶颈或设计难题烦恼，不妨试试 JSM2183STR—— 这款集高可靠性、强适配性于一身的国产驱动芯片，或许会成为你产品升级的 “关键一步”。让我们一起期待，更多像 JSM2183STR 这样的国产芯片，用技术创新重塑功率电子的未来！
