在电子设备的 “心脏” 部位，总有一颗默默守护的芯片 —— 稳压器。作为深耕半导体领域的国家级高新技术企业，杰盛微半导体（JSMSEMI）始终以 “精准供电，稳定护航” 为使命，今天我们要向大家隆重介绍自主研发的明星产品：LM317L 系列 100mA 可调式三端正电压稳压器。这款凝聚着杰盛微核心技术的产品，凭借 1.25V~37V 宽电压调节范围、1% 高精度输出及三重保护机制，已成为消费电子、网络通信、工业控制等领域的可靠之选。

一、产品关键特性
性能特性
具备典型 1% 的输出电压公差，保证输出电压的稳定性和准确性。
输出电流可超过 100mA，能满足多数中小功率设备的供电需求。
保护特性
内置内部短路保护，当电路发生短路时，可保护稳压器自身不被损坏。
包含内部过温保护，在器件温度过高时启动保护机制，避免过热烧毁。
支持输出晶体管安全区补偿，确保输出晶体管工作在安全范围内，延长器件寿命。
封装形式：提供三种封装供不同场景选择，分别是 SOT-89-3、TO-92、SOP-8，适配不同的电路板设计需求。

二、应用场景大揭秘：从日常设备到工业领域
如果你以为 LM317L 只适合 DIY 项目，那就太小看它了 ，它的适用场景，几乎覆盖了我们生活和工作中常见的电子设备：消费电子领域：

PC 主板：负责给部分外设接口（如 USB 小功率设备）提供稳定电压；
LCD 显示器：驱动背光模块或控制电路，避免屏幕因电压波动出现闪烁；
显卡、DVD 播放器：给辅助芯片供电，保障核心部件的稳定运行。

网络与通信领域：
网络接口卡（NIC）、交换机：给数据传输模块供电，确保网络信号稳定；
电信设备：在基站或机房的外围电路中，提供精准的低压供电。

办公与工业领域：
打印机及外围设备：驱动电机或传感器，避免打印过程中因供电不稳卡纸；
各类工业传感器：给温度、湿度等敏感传感器提供 1.25V~37V 的可调电压，适配不同传感器的需求。

简单来说，只要你的项目需要 “100mA 以内、1.25V~37V 可调” 的稳定电压，LM317L 都是优先选择 —— 既不用为了小功率场景买昂贵的工业级稳压器，也不用担忧普通稳压器的精度和可靠性。

简单来说，只要你的项目需要 “100mA 以内、1.25V~37V 可调” 的稳定电压，LM317L 都是优先选择 —— 既不用为了小功率场景买昂贵的工业级稳压器，也不用担忧普通稳压器的精度和可靠性。

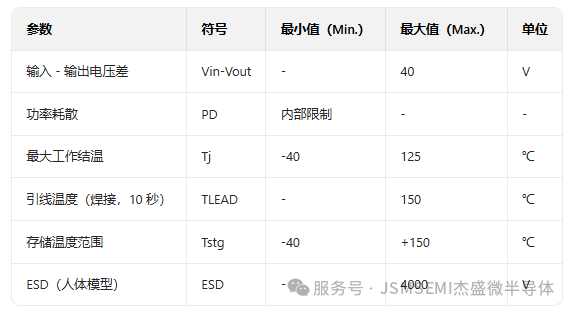

三、绝对最大额定值（Ta=25℃）
该参数为应力额定值，超出可能导致器件损坏，具体如下表所示：

四、实操指南：3 步算出你的输出电压
很多朋友看到 “可调稳压器” 就犯怵，担心参数计算复杂。但 LM317L 的输出电压计算非常简单，只需 3 步就能搞定：
第一步：记住核心公式
文档中明确给出了输出电压计算公式:VoUr=VREF x(1+R2/R1)+IADJ x R2
VREF:基准电压，范围 1.20V~1.30V(典型值 1.25V，计算时用 1.25V 即可)；
R1、R2:外部调节电阻，R1通常选 240Q(行业常用值)，R2 按需调整；
IADJ:调整引脚电流，最大 100μA，多数场景下误差可忽略，公式可简化为:Vour ≈ 1.25Vx(1+ R2/R1)。

第二步：举个例子更直观
假设你需要 5V 输出，R1 选 240Ω，代入简化公式：
5V = 1.25V × (1 + R2/240Ω)
解得：R2 = (5V/1.25V - 1) × 240Ω = 720Ω
此时你只需选 240Ω 的 R1 和 720Ω 的 R2，就能得到稳定的 5V 输出。

第三步：别忘了关键电容
电路中还需要两个电容：
输入电容 C1（0.1pF）：若稳压器靠近电源滤波器，C1 能减少输入电压波动；
输出电容 C2（1pF）：保证电路稳定性，改善瞬态响应（比如负载突然变化时，电压不会骤降）。
文档特别提醒：这两个电容不是 “可选件”，而是保障电路稳定的关键，一定要按参数选型。

五、重要提示：这些场景千万别用！
虽然 LM317L 适用范围广，但文档中明确划定了 “禁区”，大家一定要注意：
除非杰盛微半导体（JSMSEMI）明确指定，否则 LM317L 不得用于军事 / 航空航天、汽车或医疗设备！
原因很简单：这些领域对器件的可靠性、抗干扰能力要求极高，需要专门的车规级、医疗级认证，普通工业级稳压器无法满足。若擅自使用，风险由买家自行承担。

为什么推荐 LM317L？
总结下来，LM317L 的核心优势可以用 “三高三广” 概括：
高精度：1% 输出电压公差，基准电压稳定；
高可靠：三重保护机制，应对短路、过温等风险；
高适配：三种封装可选，满足不同电路设计；
电压范围广：1.25V~37V 可调，覆盖多数场景；
电流适配广：100mA 输出，兼顾 DIY 和工业外围设备；
应用场景广：从消费电子到网络通信，几乎无所不包。
如果你正在做小功率供电项目，或者需要一款 “性价比高、省心可靠” 的可调稳压器，不妨试试 LM317L—— 无论是面包板上的原型验证，还是 PCB 上的批量生产，它都能帮你搞定供电难题。
最后想问大家：你在之前的项目里用过哪些稳压器？遇到过哪些供电问题？欢迎在评论区分享你的经历，一起交流电子设计的小技巧！
