在开关电源、UPS、功率因数校正（PFC）等电力电子领域，MOSFET 作为核心开关器件，其性能直接决定了整机的效率、可靠性与成本。长期以来，IRF640 作为一款经典的 200V N 沟道 TO-220 封装 MOSFET，被广泛应用于各类中高压电源场景。但随着技术迭代与市场对性能要求的提升，工程师们开始寻求更高效、更可靠的替代方案。今天，我们就为大家介绍杰盛微（JSMICRO SEMICONDUCTOR）自主研发的JSM18N20C—— 一款能完美兼容 IRF640，且在核心性能上实现突破的 N 沟道 MOSFET，为电源设计带来全新选择。

一、产品基础描述

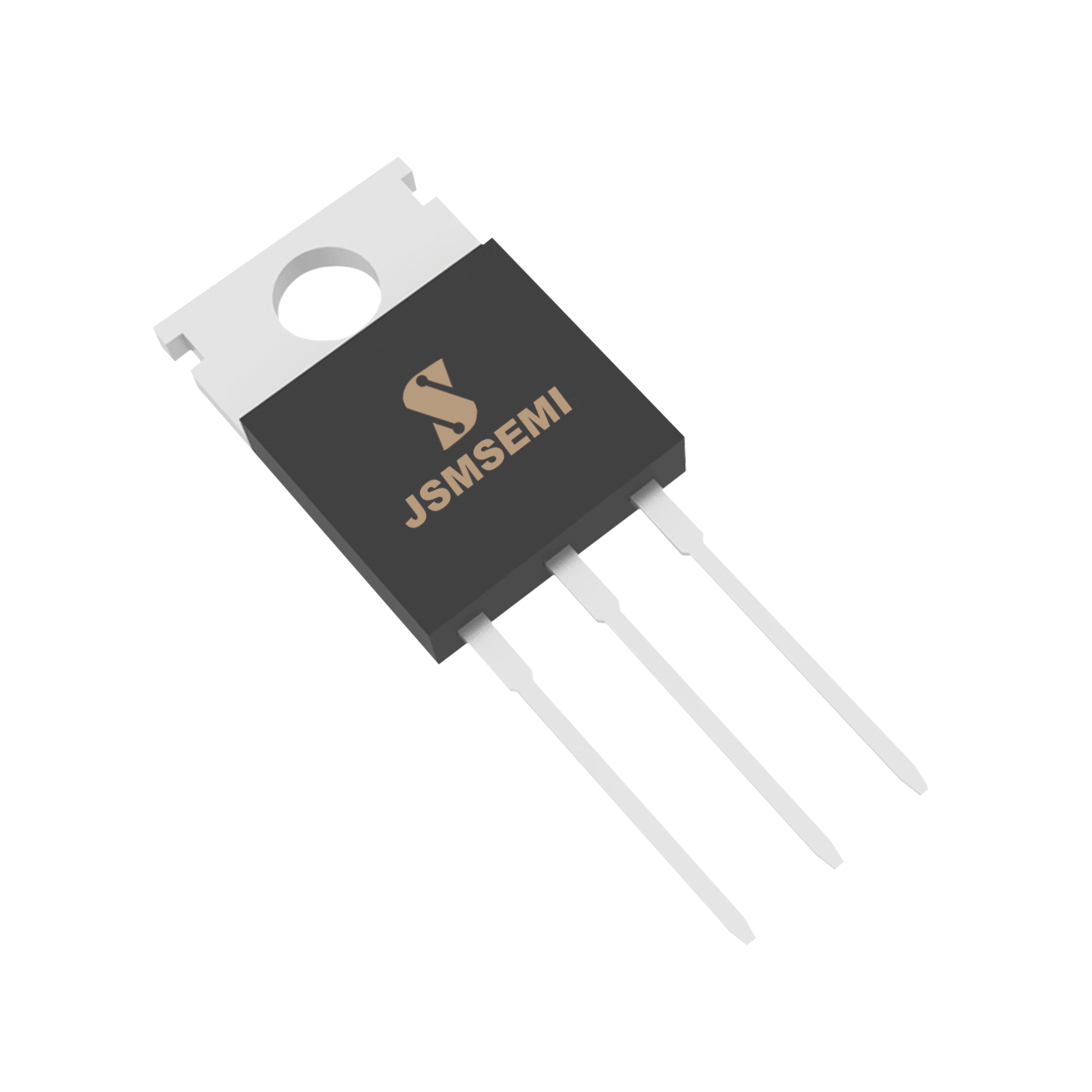

       JSM18N20C 是杰盛微半导体推出的220V N 沟道 MOSFET，采用TO-220-3L 封装（器件丝印为 JSM18N20C），核心特性包括快速开关、100% 雪崩测试验证、改进的 dv/dt 能力；主要应用于开关模式电源（SMPS）、不间断电源（UPS）、功率因数校正（PFC） 场景；关键电气参数为：绝对最大额定值下漏源电压（V_DSS）200V、连续漏极电流（I_D）18A、脉冲漏极电流（I_DM）72A、功率损耗（P_D）104W，热阻方面结到壳热阻（R_thJC）1.2K/W，静态特性中漏源导通电阻（R_DS (on)）最大 0.15Ω（V_GS=10V、I_D=9A 条件下），整体适用于中高压电源转换场景。

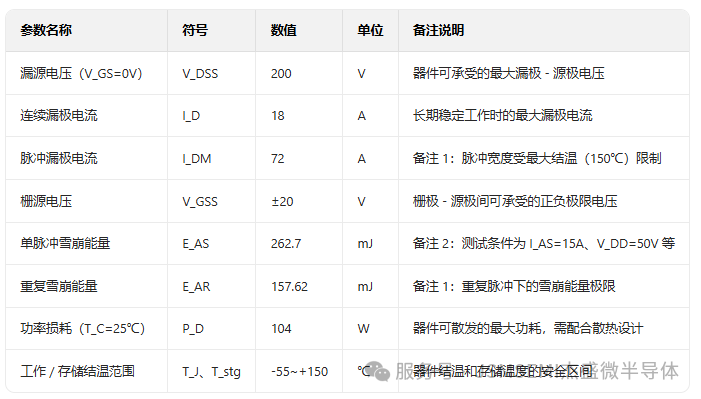

三、绝对最大额定值（TC=25℃除非另有说明）
该参数定义了器件长期安全工作的极限条件，超出可能导致永久损坏，具体如下表：

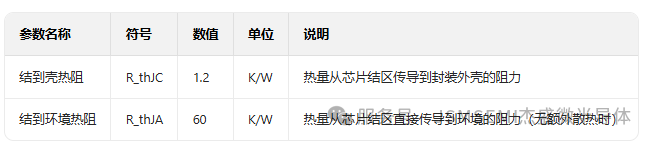

四、热阻参数（TO-220 封装）
热阻决定器件功耗与温度上升的关系，是散热设计的核心依据，具体如下表：

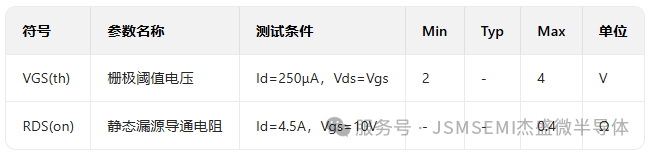

导通特性（栅极加驱动时）

五、不止 “平替”：JSM18N20C 的三大核心应用优势
除了参数上的硬实力，JSM18N20C 还针对电源设计的实际需求，优化了关键特性，让其在 SMPS、UPS、PFC 等场景中表现更出色：
1. 快速开关 + 改进 dv/dt，适配高频电源设计
JSM18N20C 具备 “快速开关” 特性（），其开通延迟时间（t_d (on)）典型值仅 40ns，关断延迟时间（t_d (off)）典型值 166ns，上升时间（t_r）33ns（）—— 这一开关速度与 IRF640 相当，能满足高频电源（如 200kHz-1MHz 的 SMPS）的设计需求，减少开关损耗。
更重要的是，它还拥有 “改进的 dv/dt 能力”（）。在高频开关过程中，电压变化率（dv/dt）过高容易引发寄生振荡和电磁干扰（EMI），而 JSM18N20C 通过优化芯片结构，提升了对 dv/dt 的耐受度，降低了电源系统的 EMI 风险，减少了外围滤波电路的设计复杂度。


2. 100% 雪崩测试，极端工况下更可靠
电源系统在突发故障（如负载短路、电感能量释放）时，MOSFET 可能面临瞬时高压击穿的 “雪崩工况”。JSM18N20C 经过 “100% 雪崩测试”（），单脉冲雪崩能量高达 262.7mJ，重复雪崩能量 157.62mJ（），远高于 IRF640 的雪崩能量水平。
这一特性意味着，在 UPS 突然切换供电、PFC 电路瞬态电压波动等场景中，JSM18N20C 能更安全地吸收瞬时能量，避免器件损坏，提升整机的抗故障能力 —— 对于医疗设备、工业控制等对可靠性要求极高的领域，这一优势尤为关键。
3. 低导通损耗，直接提升电源效率
JSM18N20C 的漏源导通电阻（R_DS (on)）最大仅 0.15Ω，比 IRF640 的 0.22Ω 低 31.8%。在实际应用中，导通损耗是电源的主要损耗来源之一，以 10A 的工作电流计算：
IRF640 的导通损耗：P=I²R=10²×0.22=22W；
JSM18N20C 的导通损耗：P=10²×0.15=15W；
仅导通损耗一项，JSM18N20C 就能减少 31.8%，这直接推动电源整机效率提升 1-3 个百分点（具体取决于电源功率等级）。对于追求 “能效认证”（如 80PLUS）的消费级电源，或需要长期运行的工业电源而言，效率提升不仅能降低能耗成本，还能减少散热压力，延长设备寿命。

六、无缝替换：从 IRF640 到 JSM18N20C，零成本迁移
对于已经使用 IRF640 的工程师和企业来说，替换为 JSM18N20C 的门槛极低，主要体现在三个方面：
封装与引脚完全兼容：两者均采用 TO-220-3L 封装，JSM18N20C 的引脚定义为 G（Pin1）、D（Pin2）、S（Pin3），与 IRF640 完全一致。无需修改 PCB 布局，直接替换焊接即可，省去了重新画板、打样的时间和成本。
2.驱动条件一致：两者的栅源电压（V_GS）额定值均为 ±20V，栅源阈值电压（V_GS (th)）均在 2.0-4.0V 范围（JSM18N20C：），现有驱动电路无需调整，可直接适配。
3.散热设计无需改动：JSM18N20C 的结到壳热阻（1.2K/W）低于 IRF640（1.5K/W），散热效率更高。若原电路为 IRF640 设计了散热片，替换为 JSM18N20C 后，器件温度会更低，无需额外增加散热成本。

七、实际应用案例：某工业 SMPS 电源的升级效果
某企业生产的 150W 工业 SMPS 电源（输入 AC 90-132V，输出 DC 12V/12.5A），原采用 IRF640 作为主开关管，在满负载测试时出现两个问题：一是电源效率仅 88.5%，难以满足客户的能效要求；二是长时间运行后，MOSFET 温度高达 85℃，存在可靠性隐患。
在替换为杰盛微 JSM18N20C 后，测试数据显著改善：
电源效率提升至 91.2%，满足了客户的 80PLUS Bronze 认证需求；
满负载运行 1 小时后，MOSFET 温度降至 78℃，温度降低 7℃，散热压力大幅减轻；
连续 300 小时稳定性测试中，无任何故障，EMI 测试结果也优于原方案。
这一案例充分证明，JSM18N20C 不仅能无缝替代 IRF640，还能为电源系统带来 “效率提升 + 可靠性增强” 的双重价值。

八、选择杰盛微 JSM18N20C，不止是选一款 MOSFET
除了产品本身的性能优势，选择杰盛微 JSM18N20C，还能获得以下保障：
品质管控：每一颗 JSM18N20C 都经过严格的出厂测试，确保参数一致性和可靠性；
技术支持：杰盛微拥有专业的 FAE 团队，可为客户提供选型指导、电路优化建议，解决应用中的技术难题；
供应链稳定：作为自主研发生产的企业，杰盛微能保障长期稳定的供货，避免因外部供应链波动影响生产；
更多资源：可通过杰盛微官网（www.jsmsemi.com，）获取 JSM18N20C 的完整 datasheet、应用笔记、测试报告等资料，助力快速研发。
电源选型升级，从 JSM18N20C 开始
在电力电子技术不断发展的今天，“降本增效、提升可靠性” 是永恒的追求。杰盛微 JSM18N20C 作为 IRF640 的理想替代方案，不仅实现了参数兼容、无缝替换，更在导通损耗、雪崩可靠性、热性能上实现了突破，为 SMPS、UPS、PFC 等场景提供了更优的选择。
如果您正在为电源设计寻找高效、可靠的 MOSFET，或计划升级现有 IRF640 方案，不妨试试杰盛微 JSM18N20C—— 让技术升级更简单，让电源性能更出色！
欢迎关注杰盛微官方公众号，获取更多功率半导体产品资讯与技术干货；如需样品或技术咨询，可访问官网（www.jsmsemi.com）或联系我们的销售团队。
