在电力电子领域，MOSFET 作为电路的 “电力开关”，其性能直接决定设备的效率、可靠性与功率密度。对于长期依赖 IRF5210 的工程师而言，一款参数更优、兼容性更强的替代方案，往往能让电路设计实现 “降本增效” 的突破。今天，杰盛微（JSMICRO）推出的JSM40P10C 100V P 沟道 MOSFET，凭借更出色的电流承载能力、更稳定的雪崩特性与更适配的封装，成为 IRF5210 的理想升级之选。

一、产品基础描述

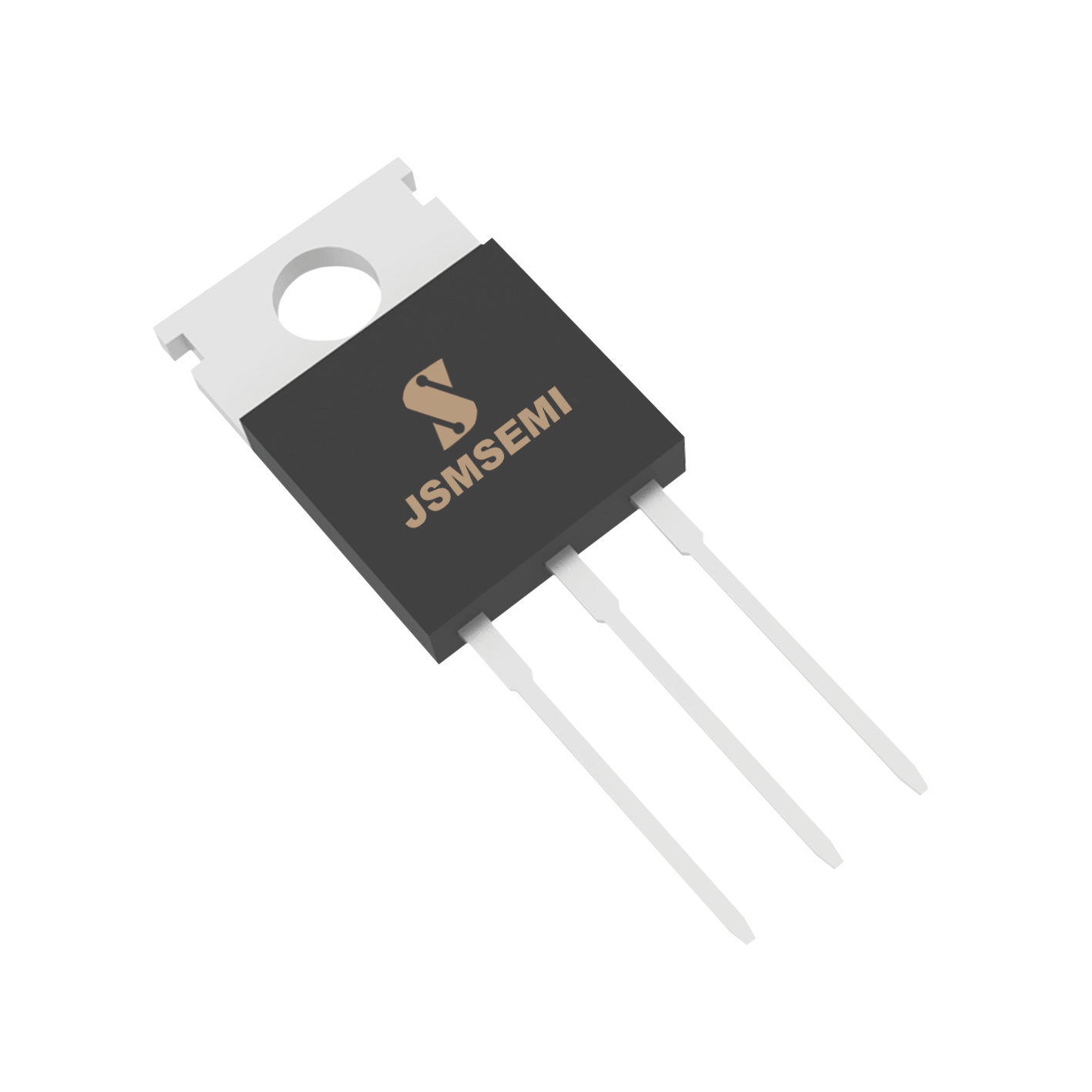

      JSM40P10C 是杰盛微推出的100V P 沟道 MOSFET，采用TO-220-3L 封装（引脚为 G 脚、T 脚、S 脚，器件丝印与型号一致），核心特性包括快速开关、100% 雪崩测试验证、改进的 dv/dt 能力；主要应用于开关模式电源（SMPS）、不间断电源（UPS）、功率因数校正（PFC）、DC-DC 转换器及电机控制领域。其关键参数为：漏源电压（V_DSS）-100V、连续漏极电流（I_D）-40A、脉冲漏极电流（I_DM）-140A、漏源导通电阻（R_DS (on)）典型 33mΩ（V_GS=10V、I_D=24A），工作及存储结温范围 **-55~+150℃，功率耗散（T_C=25℃）达200W**，同时具备低导通损耗、高电流承载能力及稳定的体二极管特性。

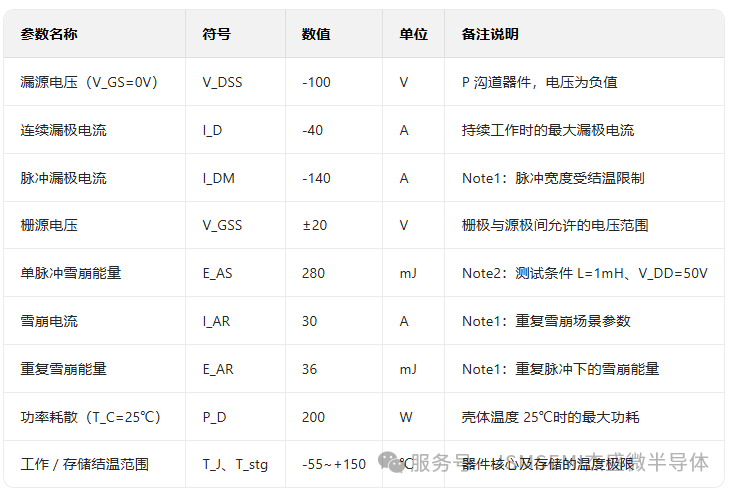

三、绝对最大额定值（极限参数）
该部分参数为器件长期安全工作的上限，超出将导致永久损坏，具体如下表（测试条件：T_C=25℃除非注明）：

注：Note1 为 “重复额定值：脉冲宽度受最大结温（+150℃）限制”；Note2 为 “测试条件：L=1mH、V_DD=50V、R_G=25Ω、初始 T_J=25℃”。

四、电性能规格（T_J=25℃，标准测试温度）

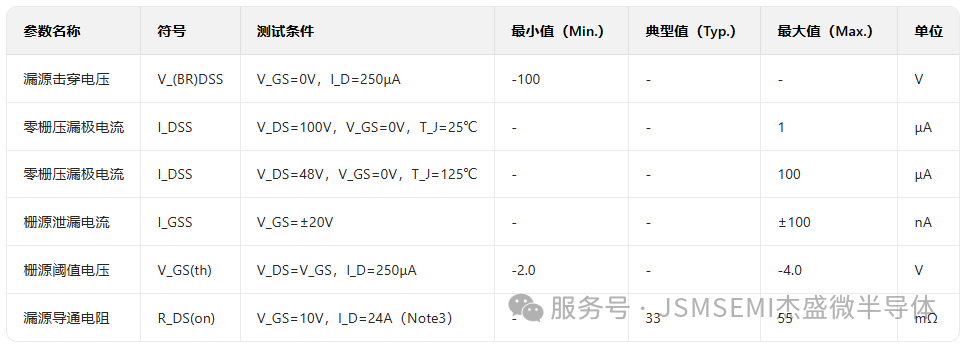

静态参数（直流特性）
反映器件在直流工作状态下的稳定性，具体如下：

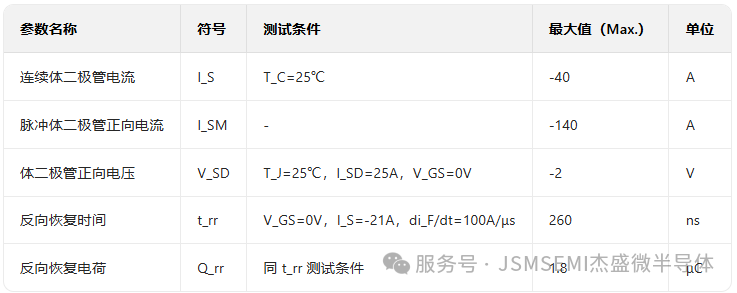

体二极管特性（内置寄生二极管）
MOSFET 内置体二极管的参数，适配续流场景，具体如下：

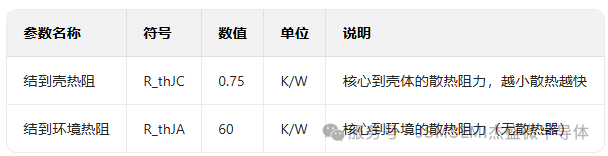

热阻参数（散热能力指标）
热阻决定器件散热效率，直接影响结温控制，具体如下：

五、三大核心特性：JSM40P10C 适配更复杂场景
除了参数优势，JSM40P10C 的特性设计也精准命中 IRF5210 的 “痛点”，尤其在高频、高冲击、高可靠性需求场景中，表现更为亮眼：
1. 100% 雪崩测试：杜绝电压尖峰 “致命伤”
在 UPS、电机控制等场景中，负载断电时容易产生瞬时电压尖峰，若 MOSFET 抗雪崩能力不足，极易被击穿损坏。IRF5210 的雪崩能量仅 78mJ，面对突发尖峰时容错率较低；而 JSM40P10C 不仅单脉冲雪崩能量达 280mJ，还通过了100% 雪崩测试，每一颗器件都能承受极端电压冲击。
例如，在 UPS 的备用电源切换过程中，若出现 200V 瞬时尖峰，JSM40P10C 的雪崩特性可快速吸收能量，避免器件失效；而 IRF5210 在此场景下，大概率会因能量过载导致永久损坏。
2. 快速开关 + 低导通电阻：兼顾高频效率与低损耗
高频场景（如 SMPS、DC-DC 转换器）对 MOSFET 的 “开关速度” 和 “导通电阻” 要求苛刻：开关慢会增加切换损耗，导通电阻大则会增加导通损耗。
JSM40P10C 的开通延迟时间（t_d (on)）仅 22ns、关断延迟时间（t_d (off)）仅 52ns，开关速度远超 IRF5210（典型 t_d (on)=100ns），适配 500kHz 以上的高频拓扑；同时，其典型导通电阻仅 33mΩ，比 IRF5210（175mΩ）低 81%—— 以 20A 工作电流计算，JSM40P10C 的导通损耗仅 1.32W，而 IRF5210 则高达 7W，前者能让电路效率提升 3%-5%。
3. 宽温工作范围：适应恶劣环境
工业设备、汽车电子等场景的温度波动较大，MOSFET 的工作温度范围直接决定其环境适应性。JSM40P10C 的工作与存储结温范围为 - 55~+150℃，覆盖从极寒到高温的全场景；而 IRF5210 的最高结温仅 125℃，在高温环境（如汽车发动机舱、工业烤箱附近）中容易触发过热保护，导致设备停机。

六、四大典型应用：JSM40P10C 替代 IRF5210 的落地场景
基于参数与特性优势，JSM40P10C 在 IRF5210 的传统应用领域中，能实现 “无缝替代 + 性能升级”，尤其适合以下四大场景：
1. 开关模式电源（SMPS）：提升功率密度
在 AC-DC、DC-DC 开关电源中，IRF5210 因电流能力不足，通常只能用于 100W 以下的电源；而 JSM40P10C 的 40A 连续电流、200W 功耗，可支持 300W-500W 的中功率电源。同时，其快速开关特性适配高频电源拓扑（如 LLC 谐振拓扑），结合低导通电阻，能让电源效率从 85% 提升至 90% 以上，且发热减少，无需更大体积的散热器，助力电源 “小型化”。
2. 电机控制：驱动更大功率电机
IRF5210 因 8.8A 的电流限制，仅能驱动 100W 以下的小型电机（如风扇电机）；而 JSM40P10C 的 40A 连续电流，可直接驱动 500W-1kW 的中功率电机（如水泵电机、小型伺服电机）。此外，其体二极管的连续电流（I_S）达 - 40A、反向恢复时间（t_rr）仅 260ns，在电机续流场景中能减少反向恢复损耗，避免电机 “卡顿” 或 “过热”。
3. 不间断电源（UPS）：增强抗冲击能力
UPS 在电网切换时，会产生瞬时电流冲击和电压尖峰，IRF5210 常因雪崩能量不足而损坏。JSM40P10C 的 280mJ 雪崩能量、140A 脉冲电流，能轻松应对 UPS 的冲击场景；同时，其 200W 的功率耗散能力，可支持 UPS 的长时间过载运行（如负载突然从 100W 增至 300W 时，不会因功耗超标而停机）。
4. 功率因数校正（PFC）：提升校正效率
在 PFC 电路中，MOSFET 的开关频率和导通损耗直接影响功率因数（PF）。JSM40P10C 的快速开关特性（22ns 开通延迟）适配 100kHz 以上的 PFC 工作频率，低导通电阻（33mΩ）减少导通损耗，能让 PF 值从 0.92 提升至 0.98，满足更高的能效标准（如 EN61000-3-2）。

七、设计注意事项：轻松完成替代升级
虽然 JSM40P10C 与 IRF5210 封装兼容，但在替代设计时，需注意以下 3 点，确保电路性能最大化：
1. 驱动电压：匹配 P 沟道导通需求
JSM40P10C 的栅源阈值电压（V_GS (th)）为 - 2.0~-4.0V，需确保驱动电路能提供足够的负向栅压（如 - 10V），或拉低栅极电压至源极以下，避免因栅压不足导致导通电阻升高。若原电路为 IRF5210 设计的驱动电压（如 - 8V），可直接复用，无需修改驱动芯片。
2. 散热设计：利用热阻优势优化散热
JSM40P10C 的结到壳热阻（R_thJC=0.75K/W）比 IRF5210 低 50%，若原电路为 IRF5210 配备了散热器，替代后可适当减小散热器体积（如从 100mm×100mm 降至 80mm×80mm），降低成本；若原电路无散热器，需根据实际功耗计算结温（T_J=T_C+P_D×R_thJC），确保 T_J≤150℃。
3. 引脚定义：确认封装引脚对应
JSM40P10C 的 TO-220-3L 封装引脚定义为 “G 脚（栅极）、T 脚（散热壳体，与漏极关联）、S 脚（源极）”，与 IRF5210 的引脚顺序一致，PCB 设计可完全复用，无需重新布局。

八、杰盛微：专注功率器件，赋能产业升级
作为 JSM40P10C 的制造商，杰盛微（JSMICRO）深耕功率半导体领域多年，始终以 “高可靠性、高性价比” 为核心，为工业、消费、汽车电子等领域提供优质器件。JSM40P10C 不仅通过了严格的雪崩测试、高温老化测试，还提供完善的技术支持 —— 工程师可通过杰盛微官网（www.jsmsemi.com）获取 datasheet、应用笔记，或联系技术团队解决设计难题。
对于长期使用 IRF5210 的企业而言，JSM40P10C 不仅是 “替代方案”，更是 “升级方案”—— 它能让设备在功率、效率、可靠性上实现跨越式提升，同时兼容原有设计，降低升级成本。
在电力电子技术快速迭代的今天，选择一款 “参数更优、特性更适配” 的 MOSFET，往往能让产品在竞争中脱颖而出。杰盛微 JSM40P10C 以 “4 倍电流能力、3.6 倍雪崩能量、4 倍功耗上限” 的硬实力，成为 IRF5210 的理想替代者，无论是 SMPS、电机控制，还是 UPS、PFC 场景，都能为电路设计注入新的活力。
如果您正在寻找 IRF5210 的替代方案，或需要 JSM40P10C 的样品测试，欢迎关注杰盛微公众号，回复 “JSM40P10C” 获取专属技术支持！
