近期，不少工程师反馈 IDH20G65C5XK 在实际应用中面临供货周期波动、成本控制压力等问题，急需性能匹配、性价比更高的替代方案。今天，杰盛微半导体（JSMSEMI）就为大家带来一款重磅产品 ——SC3D20065A-JSM 碳化硅肖特基二极管，凭借与 IDH20G65C5XK 高度契合的核心参数、更优的性能表现及稳定的供应链，成为众多场景下的理想替代选择。

一、核心参数对标：从 “适配” 到 “超越”
选型的核心是参数匹配，SC3D20065A-JSM 在关键电气参数上与 IDH20G65C5XK 高度一致，同时在电流承载、浪涌能力等方面实现突破，确保替换后电路性能不打折、更可靠。
1. 电压与温度：覆盖主流工况需求
两款产品均瞄准 650V 电压等级市场，满足太阳能逆变器、AC/DC 转换器等高压应用场景的阻断需求 ——SC3D20065A-JSM 的峰值重复反向电压（VRRM）、峰值反向浪涌电压（VRSM）及直流阻断电压（VR）均达到 650V，与 IDH20G65C5XK 的电压参数完全匹配，无需调整电路耐压设计。
在温度适应性上，SC3D20065A-JSM 的工作结温范围为 - 55℃~175℃，存储温度同样为 - 55℃~175℃，与 IDH20G65C5XK 的宽温特性保持一致，无论是寒冷地区的户外风电设备，还是高温环境下的工业伺服驱动器，都能稳定运行，无需担心温度导致的性能衰减。
2. 电流能力：承载更强，余量更足
作为电路中的 “电流通道”，正向电流承载能力直接决定器件的适用功率范围。SC3D20065A-JSM 在这一关键指标上展现出显著优势：
在 25℃壳温（TC=25℃）下，连续正向电流（I）可达 58A，远超 IDH20G65C5XK 的 20A 额定电流，即使在高功率工况下也能轻松应对；
当壳温升至 135℃时，SC3D20065A-JSM 的连续正向电流仍能保持 25A，148℃时为 20A，完全覆盖 IDH20G65C5XK 的额定电流区间，且在高温下的电流余量更充足，有效避免热失控风险。
此外，SC3D20065A-JSM 的浪涌电流能力也不容小觑：非重复正向浪涌电流（IFSM）在 25℃/10ms 半正弦脉冲下可达 120A，重复峰值正向浪涌电流（FRM）在 25℃工况下为 110A，110℃时为 100A，面对电路启动、负载突变等短时大电流冲击时，抗冲击能力更强，器件寿命更有保障。

二、性能升级：从 “能用” 到 “好用”
除了参数匹配，SC3D20065A-JSM 在核心性能上的优化，更是让其超越传统替代方案，为系统效率与可靠性带来质的提升。
1. 零恢复电流：消除开关损耗，效率飙升
作为碳化硅肖特基二极管的核心优势，SC3D20065A-JSM 具备零正向 / 反向恢复电流特性（IDH20G65C5XK 虽为碳化硅器件，但恢复电流控制精度略逊）。这意味着在开关过程中，不存在载流子存储导致的恢复损耗，不仅能将开关损耗降至趋近于零，还能避免恢复电流引发的电压尖峰与电磁干扰（EMI），大幅简化 EMC 设计。
以太阳能逆变器为例，采用 SC3D20065A-JSM 后，系统转换效率可提升 1%-3%，按 1MW 逆变器的年发电量计算，每年可多发电约 1 万 - 3 万度，长期经济效益显著。
2. 正温度系数：并联安全，设计更灵活
SC3D20065A-JSM 的正向电压（VF）具备正温度系数特性 —— 当温度升高时，VF 随之略有上升（25℃/20A 时 VF 典型值 1.5V，175℃/20A 时升至 1.7V）。这一特性解决了传统二极管并联时的 “电流不均” 难题：即使多颗器件因散热差异出现温度偏差，温度较高的器件 VF 升高，会自动减少电流流入，避免局部过热导致的热失控。
相比之下，部分型号二极管的负温度系数可能导致电流集中，增加烧毁风险。SC3D20065A-JSM 的这一设计，让工程师在需要大电流输出的场景（如大功率 DC/DC 转换器）中，可直接并联多颗器件，无需额外增加均流电阻或复杂控制电路，既简化设计，又降低成本。
3. 100% 雪崩测试：极端工况下的可靠性保障
在电路突发故障（如电压骤升）时，二极管可能面临反向雪崩击穿的风险。SC3D20065A-JSM 经过 100% 雪崩测试，确保每一颗器件都能在规定的雪崩能量范围内安全工作，不会因单次雪崩冲击而损坏。
这一特性对于不间断电源（UPS）、伺服驱动器等对可靠性要求极高的场景至关重要 —— 当电网波动或负载突变引发瞬时过压时，SC3D20065A-JSM 能稳定承受雪崩应力，避免器件失效导致的系统停机，大幅提升设备的抗风险能力。

三、关键参数：硬核性能，数据说话

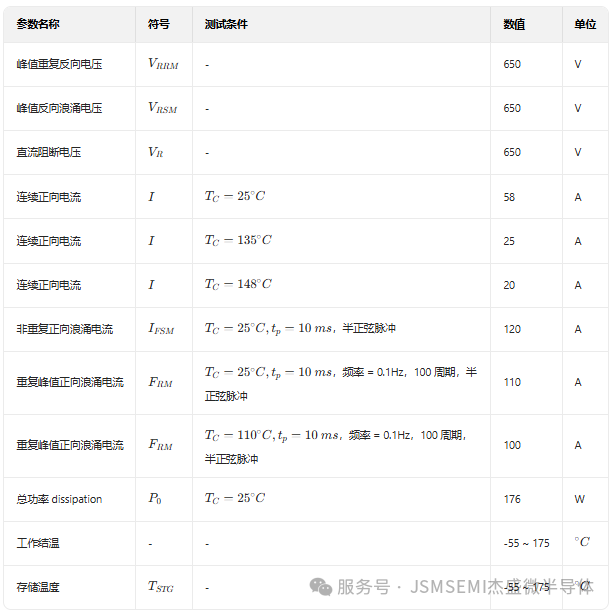

（1）最大额定值：极限工况下的稳定保障

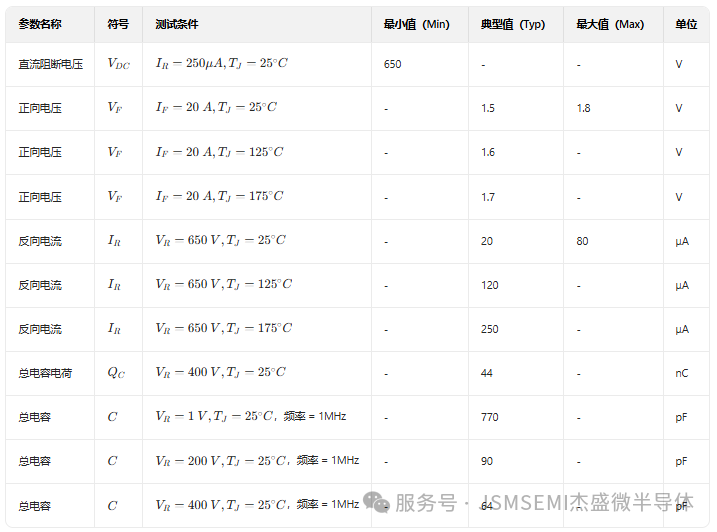

（2）电气特性：精准控制，损耗更低

（3）热特性：高效散热，稳定运行

四、封装与供应链：适配现有设计，交付更稳定

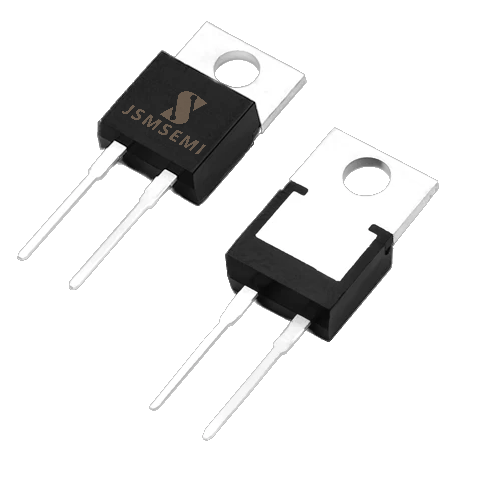

1. TO-220-2 封装：无缝替换，无需修改 PCB
SC3D20065A-JSM 采用与 IDH20G65C5XK 兼容的 TO-220-2 封装，引脚布局、外形尺寸完全匹配现有 PCB 设计。工程师无需重新绘制 PCB 版图，只需直接替换器件即可完成升级，大大缩短了产品迭代周期，降低了设计成本。
同时，TO-220-2 封装具备优异的散热性能，配合 SC3D20065A-JSM 的低结壳热阻（Rth (j-c)=0.85℃/W），即使在高功耗工况下，也能快速将热量传导至散热片，避免结温过高影响性能。
2. 杰盛微供应链：产能稳定，交付有保障
相比部分依赖进口的型号，杰盛微作为本土半导体企业，在产能布局与供应链管理上具备显著优势。SC3D20065A-JSM 依托杰盛微成熟的碳化硅生产线，月产能稳定，可满足批量订单的交付需求，供货周期控制在 4-6 周，有效缓解了工程师的 “供货焦虑”。
此外，杰盛微提供灵活的订购方案 —— 器件采用管装出货，每管 1000 个，支持小批量试产与大批量采购，同时提供 RoHS 环保认证，满足不同客户的合规需求。

五、典型应用场景：从实验室到量产，全场景覆盖
SC3D20065A-JSM 凭借优异的性能与适配性，已在多个领域实现批量应用，成为 IDH20G65C5XK 的理想替代方案：
1. 新能源发电：太阳能 / 风力逆变器
在太阳能逆变器的 Boost 电路与逆变桥中，SC3D20065A-JSM 的高阻断电压、零恢复损耗特性，能有效提升转换效率，降低发热；宽温工作范围则适配户外恶劣环境，保障逆变器全年稳定运行。
2. 工业控制：伺服驱动器、AC/DC 转换器
伺服驱动器对响应速度与可靠性要求极高，SC3D20065A-JSM 的高频工作能力与 100% 雪崩测试保障，能满足电机快速启停的需求，同时避免电压波动导致的器件损坏；在 AC/DC 转换器中，其低正向电压与低功耗特性，可显著降低电源的温升，提升产品寿命。
3. 应急电源：不间断电源（UPS）
UPS 在电网断电时需快速切换至备用电源，SC3D20065A-JSM 的快速开关特性与高浪涌电流能力，能确保切换过程无延迟、无故障，为关键设备（如服务器、医疗设备）提供稳定的电力保障。

六、选型支持：杰盛微与您同行
为帮助工程师快速完成 SC3D20065A-JSM 的选型与测试，杰盛微提供全方位的技术支持服务：
样品申请：提供免费样品，支持前期性能验证与测试；
技术文档：提供详细的 datasheet、应用笔记，包含电路设计参考、散热方案建议；
现场支持：专业技术团队可提供现场技术指导，协助解决调试过程中遇到的问题。
如果您正在为 IDH20G65C5XK 的替代选型发愁，或想了解 SC3D20065A-JSM 的更多技术细节，欢迎联系杰盛微官方团队。
作为本土碳化硅半导体的领军企业，杰盛微始终以 “技术创新，服务客户” 为核心，致力于为工程师提供高性能、高可靠性的碳化硅器件。SC3D20065A-JSM 的推出，不仅是对 IDH20G65C5XK 的优质替代，更是杰盛微在碳化硅领域技术实力的体现。未来，杰盛微将持续深耕碳化硅器件研发，为新能源、工业控制等领域的发展注入更多动力！
