一、JSM3232EEN：一颗芯片，搞定 TTL/CMOS 与 RS-232 双向转换

         JSM3232EEN 是杰盛微半导体自主研发设计的多通道 RS-232 线路收发器，定位通用型串口电平转换芯片，专为异步通信控制器与串口连接器之间的电气接口转换而生。

这款芯片内置双电荷泵电路，是其核心技术亮点之一 ——无需外部负电源供电，仅搭配 4 颗小型外接电容，就能在3.0V~5.5V 单电源范围内稳定工作，同时兼容 3.3V 与 5V 两大主流系统平台，完美适配当前嵌入式与工业控制的供电设计习惯。

         从核心功能来看，JSM3232EEN 具备2 路驱动器 + 2 路接收器的标准通道配置，可同时实现两路 RS-232 信号的发送与接收，满足绝大多数双工串口通信场景需求。同时，芯片严格遵循TIA/EIA-232-F 与 ITU V.28 国际通信标准，确保与全球各类 RS-232 接口设备无缝对接，无兼容性障碍。

         无论是简单的串口模块、USB 转 RS-232 适配器，还是复杂的工业 PLC、仪器仪表、安防监控主机，JSM3232EEN 都能稳定胜任电平转换任务，成为设备通信链路的 “可靠桥梁”。

二、硬核对标 MAX3232：参数不缩水，性能更抗打

         国产替代的核心是真替代、硬替代，绝非简单的引脚兼容。杰盛微 JSM3232EEN 从设计之初就以 MAX3232 为基准，全面对齐核心指标，部分性能指标甚至更优，彻底打消工程师对 “国产芯片性能差” 的顾虑。

1. 供电与功耗：低功耗设计，3.3V/5V 通吃

• 供电范围：3.0V~5.5V，与 MAX3232 完全一致，覆盖主流系统供电；

• 静态电流：无负载状态下典型值仅0.3mA，最大值 1.0mA，低功耗特性延长设备续航；

• 跨平台兼容：3.3V 供电时可直接接收 5V 逻辑输入，无需额外电平转换，简化电路。

2. 通信性能：250kbps 高速率，满足工业实时需求

        JSM3232EEN 最高数据传输速率可达250kbps，驱动输出压摆率最大 35V/μs，在保证高速传输的同时，维持信号完整性，无丢包、无误码、无干扰，完全满足工业控制、数据采集等实时性要求较高的场景，与 MAX3232 通信能力持平。

3. ESD 防护：±8kV HBM，静电防护拉满

        RS-232 接口属于外露接口，极易受静电击穿导致设备故障。JSM3232EEN 针对 RS-232 I/O 引脚提供 ±8kV HBM ESD 防护 ，远超工业级常规防护要求，有效抵御现场静电冲击，大幅降低设备返修率，提升产品耐用性。

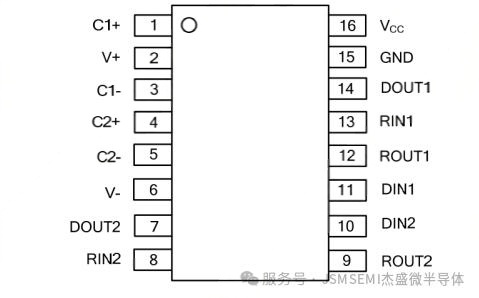

4. 封装与引脚：SOP-16 标准，Pin-to-Pin 直接替换

• 封装形式：SOP-16，脚距 1.27mm（BSC），与 MAX3232 完全一致；

• 引脚定义：电源、电荷泵、驱动输入输出、接收输入输出引脚功能 1:1 对应；

• 外围电路：仅需 4 颗外接电容，电路结构与 MAX3232 参考电路完全相同。

这意味着：替换 JSM3232EEN 无需改 PCB、无需调软件、无需重新验证，直接贴装即可使用，极大降低研发与生产切换成本。

5. 电气可靠性：宽压耐受，短路保护

• 接收器输入电压范围：-25V~+25V，宽压耐受不损坏；

• 驱动输出电压：±5.0V~±5.4V，符合 RS-232 标准电平；

• 短路限流：单路输出短路电流控制在 ±60mA 以内，内置保护机制，防止芯片烧毁；

• 工作温度：0℃~70℃，满足商业级与工业常温场景需求。

✅ 1. 零成本替换 MAX3232，量产无缝切换

       对于已量产使用 MAX3232 的产品，替换 JSM3232EEN无需任何硬件修改，BOM 清单直接替换型号，生产线无需调整工艺，大幅节省研发周期与生产成本，快速实现国产替代落地。

✅ 2. 外围极简，BOM 成本更低

       芯片内置电荷泵，省去负电源电路，仅需 4 颗陶瓷电容即可工作。官方推荐电容参数清晰明确：

• 3.15V~3.6V（3.3V 系统）：C1~C4 均使用 0.1μF；

• 4.5V~5.5V（5V 系统）：C1=0.047μF，C2~C4=0.33μF。极简外围降低物料成本与故障概率，批量生产更具优势。

✅ 3. 高抗干扰，工业场景稳定运行

      芯片内置0.3V 输入迟滞，有效过滤噪声干扰，接收输入阻抗 3~7kΩ，匹配 RS-232 标准负载，在电磁环境复杂的工业现场、安防机房，依然保持通信稳定，不掉线、不卡顿。

✅ 4. 自主可控，稳定供货无焦虑

      杰盛微半导体采用自主研发 + 国内供应链模式，摆脱进口芯片缺货、涨价、交期超长的困扰，JSM3232EEN 实现大批量稳定供货，保障客户量产需求，让供应链更安全、更可控。

四、典型应用场景：覆盖全品类串口通信设备

JSM3232EEN 凭借通用、稳定、兼容的特性，适用于几乎所有需要 RS-232 通信的设备：

1. 消费电子：USB 转 RS-232 适配器、串口调试工具、智能终端；

2. 工业控制：PLC、工控主板、传感器接口、数据采集模块；

3. 安防设备：监控主机、门禁控制器、报警主机、楼宇对讲；

4. 仪器仪表：万用表、示波器、检测设备、医疗辅助仪器；

5. 嵌入式系统：开发板、单片机扩展模块、物联网通信单元。

无论你是硬件工程师、研发团队，还是生产厂商，JSM3232EEN 都能成为 RS-232 接口设计的首选国产芯片。

五、专注接口芯片，助力国产自主可控

        杰盛微半导体（JSMSEMI）是一家专注于模拟芯片与接口芯片的本土半导体设计公司，聚焦 RS-232、RS-485、LDO 稳压器、电源管理、信号转换等通用高可靠性器件，坚持自主研发、严格品控、标准化设计，致力于为全球客户提供 “高性能、高性价比、高稳定性” 的国产芯片方案。

        公司以 “让国产芯片成为工程师的放心选择” 为使命，深耕接口芯片领域多年，产品覆盖工业、通信、消费、安防等多个领域，获得众多客户的认可与信赖。

JSM3232EEN 的推出，是杰盛微在 RS-232 接口芯片领域的又一重要布局，进一步完善了公司串口通信芯片产品线，为国产替代提供更丰富、更可靠的选择。

六、现货供应，欢迎试样！

         目前，JSM3232EEN 已正式量产，SOP-16 封装大批量现货供应，完美对标 MAX3232，支持免费试样（数量有限），同时提供专业技术支持、电路设计指导、量产配合服务。

         如果你正在寻找 MAX3232 的国产替代方案，如果你希望降低 BOM 成本、稳定供应链，如果你追求高可靠性的 RS-232 电平转换芯片 ——杰盛微 JSM3232EEN，就是你的最优解！
