JSM21364STR 700V 带使能和故障报告的三相半桥 IGBT/MOSFET 驱动芯片
发布日期：2026-04-25 10:00:00
在工业变频、家电驱动、新能源逆变等领域，三相半桥栅极驱动芯片是功率系统的 “心脏”，承担着弱电控制强电的关键桥梁作用。长期以来，中高压三相驱动市场被海外型号占据，国产芯片在耐压、保护、延时匹配、抗扰性能上存在短板，导致工程师在选型时面临供货紧张、成本高企、技术支持滞后等难题。
如今，杰盛微半导体推出JSM21364STR—— 一款700V 带使能与故障报告的三相半桥 IGBT/MOSFET 驱动芯片，SOP-28-300mil 封装，可直接对标 IRS21364，在关键参数上实现对等甚至优化，完美覆盖电机控制、变频家电、通用逆变、微型逆变器等主流场景，为国产功率驱动提供高可靠、高性价比、交期稳定的全新选择。
JSM21364STR 定位工业级三相高压栅极驱动，核心对标市场主流型号 IRS21364，实现引脚兼容、功能一致、性能相当、保护完善，工程师可直接替换、无需改板，快速完成国产化切换，降低供应链风险与 BOM 成本。
该芯片专为N 沟道高压 IGBT/MOSFET打造，集成三路独立半桥驱动，支持自举浮动工作，最高耐压700V，逻辑电平兼容3.3V CMOS/LSTTL，内置欠压、过流、死区防直通、输入滤波等全套保护，具备外部使能、故障输出、RC 可编程故障清除三大系统级功能，是中小功率三相功率变换系统的理想驱动核心。
二、核心优势：7 大亮点，性能对标不妥协
1. 更高耐压余量，系统更安全
对比主流对标型号600V耐压，JSM21364STR 将浮动通道工作电压提升至700V，在母线电压波动、浪涌干扰场景下，提供更充足的电压裕量，显著降低高压击穿风险，适配更严苛的工业与家电环境。
2. 3.3V 直连 MCU，简化系统设计
芯片逻辑输入原生兼容 3.3V 电平，无需电平转换电路，可直接对接主流 DSP、MCU、ARM 控制芯片，减少外围器件，降低布局难度，提升系统集成度与可靠性。
3. 强悍抗扰能力，适配高频开关
欠压锁定（UVLO）：VCC 欠压→全输出关断 + FAULT 报警；高侧 VB-VS 欠压→仅高边关断，分级保护更精准
过流保护（ITRIP）：检测过流立即关断六通道，FAULT 输出故障，支持 RC 外部编程自动清除时间
防直通死区逻辑：内置死区时间，同相高低侧绝不同时导通，杜绝桥臂短路
使能控制（EN）：低电平立即关断全部输出，支持系统紧急停机
5. 通道延时精准匹配，高频更稳定
开通 / 关断传输延时典型 500ns，通道延时匹配＜50ns，死区匹配＜60ns，三相输出高度同步，有效降低电机转矩脉动、逆变谐波与开关损耗，适配2kHz–10kHz主流工作频率。
6. 驱动能力充沛，直接驱动功率管
栅极驱动电压12V–20V，输出推挽结构，峰值电流满足中小功率 IGBT/MOSFET 直接驱动，无需外置图腾柱，简化电路、降低成本。
7. 工业级品质，全温域稳定工作
工作温度 \\-40℃~125℃\\，结温耐受150℃，热阻200℃/W，通过严格 ESD 与可靠性测试，符合 RoHS 标准，满足车载配套、工业控制、户外逆变等严苛环境要求。
从上表可见，JSM21364STR 在功能、时序、驱动、保护上与对标型号完全对等，并在耐压余量上实现提升，为系统提供更强可靠性，真正做到pin-to-pin 替代、功能兼容、性能不打折。
四、功能详解：从控制到保护，一站式解决方案
1. 输入输出逻辑：简单易用，稳定可靠
过流发生时，ITRIP 引脚检测到过阈值电压，芯片立即关断六通道，FAULT 引脚输出低电平报警；同时 RCIN 引脚通过外部 RC 网络充电，电压回升至阈值后自动清除故障，等待下一个有效输入边沿恢复输出，无需外部 MCU 干预，提升系统自愈能力。
3. 自举驱动：支持 100% 占空比，适配宽范围应用
高侧采用自举供电，在 VB-VS 满足欠压阈值条件下，可实现100% 占空比工作，支持电机调速、光伏逆变、不间断供电等场景，自举电路搭配快恢复二极管 + 低 ESR 陶瓷电容，保证高压侧稳定驱动。
4. 内置滤波：抗干扰更强，系统更稳
所有输入通道集成滤波功能，脉宽小于滤波时间的干扰信号被屏蔽，有效抑制 PCB 串扰、电机反电动势、开关噪声引起的误触发，降低 EMC 整改难度。
五、典型应用：覆盖主流三相功率场景
JSM21364STR 凭借700V 耐压、完善保护、三相集成、对标兼容的特性，广泛应用于：
电机控制：三相 BLDC/PMSM 电机、工业风机、水泵、伺服驱动
变频家电：空调压缩机驱动、洗衣机变频模块、热泵系统
逆变电源：通用逆变器、微型光伏逆变器、UPS 后备电源
工业驱动：变频器、伺服驱动、电动工具、工业机器人功率模块
在上述场景中，芯片可直接驱动600V/650V/700V等级 IGBT/MOSFET，单芯片实现三相驱动，大幅缩减 PCB 面积，降低系统复杂度与成本。
当前功率半导体市场面临海外交期长、价格波动、技术支持弱等痛点，尤其工业级驱动芯片，国产化替代成为行业共识。
杰盛微 JSM21364STR 的推出，为行业带来三重价值：
七、PCB 设计建议：助力一次成功
为发挥芯片最佳性能，杰盛微提供核心布局建议：
八、总结：国产三相驱动，迈入对标时代
杰盛微 JSM21364STR 以700V 高耐压、对标 IRS21364、全功能保护、工业级品质为核心竞争力，为三相半桥驱动提供高性能、高可靠、高性价比的国产解决方案。
无论是家电变频、工业电机，还是新能源逆变，JSM21364STR 都能以对等性能、更高余量、本土支持，帮助工程师快速完成国产化替换，实现降本、稳供、提质三重目标。
未来，杰盛微将持续深耕功率半导体领域，推出更多高压驱动、电源管理、功率器件产品，以技术创新推动国产替代，为全球功率系统提供 “中国芯” 动力。
关于杰盛微
杰盛微半导体是国内专注于功率驱动 IC、电源管理 IC、功率半导体器件研发、生产与销售的高新技术企业，产品覆盖电机驱动、逆变电源、工业控制、家电、新能源等领域，坚持 “自主研发、品质至上、客户至上” 理念，为客户提供高可靠、高性价比的功率半导体解决方案与一站式技术服务。
如今，杰盛微半导体推出JSM21364STR—— 一款700V 带使能与故障报告的三相半桥 IGBT/MOSFET 驱动芯片，SOP-28-300mil 封装，可直接对标 IRS21364，在关键参数上实现对等甚至优化，完美覆盖电机控制、变频家电、通用逆变、微型逆变器等主流场景，为国产功率驱动提供高可靠、高性价比、交期稳定的全新选择。
JSM21364STR 定位工业级三相高压栅极驱动，核心对标市场主流型号 IRS21364，实现引脚兼容、功能一致、性能相当、保护完善，工程师可直接替换、无需改板，快速完成国产化切换，降低供应链风险与 BOM 成本。
该芯片专为N 沟道高压 IGBT/MOSFET打造，集成三路独立半桥驱动，支持自举浮动工作，最高耐压700V，逻辑电平兼容3.3V CMOS/LSTTL，内置欠压、过流、死区防直通、输入滤波等全套保护，具备外部使能、故障输出、RC 可编程故障清除三大系统级功能，是中小功率三相功率变换系统的理想驱动核心。
二、核心优势：7 大亮点，性能对标不妥协
1. 更高耐压余量，系统更安全
对比主流对标型号600V耐压，JSM21364STR 将浮动通道工作电压提升至700V，在母线电压波动、浪涌干扰场景下，提供更充足的电压裕量，显著降低高压击穿风险，适配更严苛的工业与家电环境。
2. 3.3V 直连 MCU，简化系统设计
芯片逻辑输入原生兼容 3.3V 电平，无需电平转换电路，可直接对接主流 DSP、MCU、ARM 控制芯片，减少外围器件，降低布局难度，提升系统集成度与可靠性。
3. 强悍抗扰能力，适配高频开关
- dV/dt 耐受50V/ns，应对高频逆变的陡峭电压变化不误触发
- VS 端口负压耐受 \\-9V\\，抵抗开关环路负冲，避免芯片闩锁
- 内置输入滤波，滤除短脉冲干扰，提升 EMC 性能
欠压锁定（UVLO）：VCC 欠压→全输出关断 + FAULT 报警；高侧 VB-VS 欠压→仅高边关断，分级保护更精准
过流保护（ITRIP）：检测过流立即关断六通道，FAULT 输出故障，支持 RC 外部编程自动清除时间
防直通死区逻辑：内置死区时间，同相高低侧绝不同时导通，杜绝桥臂短路
使能控制（EN）：低电平立即关断全部输出，支持系统紧急停机
5. 通道延时精准匹配，高频更稳定
开通 / 关断传输延时典型 500ns，通道延时匹配＜50ns，死区匹配＜60ns，三相输出高度同步，有效降低电机转矩脉动、逆变谐波与开关损耗，适配2kHz–10kHz主流工作频率。
6. 驱动能力充沛，直接驱动功率管
栅极驱动电压12V–20V，输出推挽结构，峰值电流满足中小功率 IGBT/MOSFET 直接驱动，无需外置图腾柱，简化电路、降低成本。
7. 工业级品质，全温域稳定工作
工作温度 \\-40℃~125℃\\，结温耐受150℃，热阻200℃/W，通过严格 ESD 与可靠性测试，符合 RoHS 标准，满足车载配套、工业控制、户外逆变等严苛环境要求。

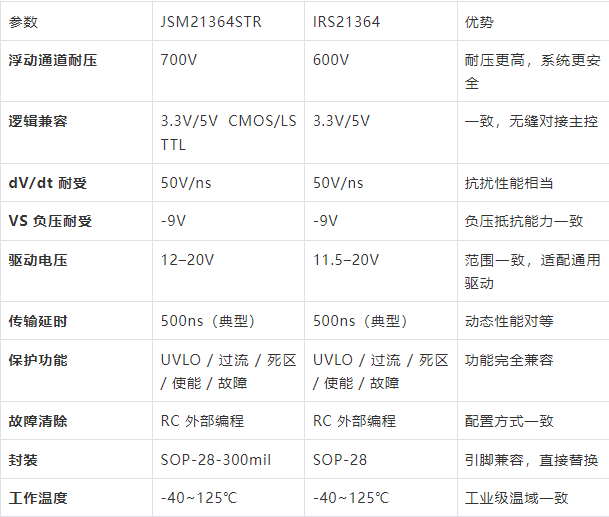

为方便工程师直观对比，以下为 JSM21364STR 与对标主流型号核心参数对照表：
从上表可见，JSM21364STR 在功能、时序、驱动、保护上与对标型号完全对等，并在耐压余量上实现提升，为系统提供更强可靠性，真正做到pin-to-pin 替代、功能兼容、性能不打折。
四、功能详解：从控制到保护，一站式解决方案
1. 输入输出逻辑：简单易用，稳定可靠
- 输入：HIN1–3、LIN1–3（三相高低边边沿触发）、EN（使能）、ITRIP（过流检测）、RCIN（故障定时）
- 输出：HO1–3（高侧）、LO1–3（低侧）
- 逻辑规则：EN 低→全关；ITRIP 过流→全关 + FAULT 拉低；RC 充电完成→故障自动复位，适配主流控制系统时序。
过流发生时，ITRIP 引脚检测到过阈值电压，芯片立即关断六通道，FAULT 引脚输出低电平报警；同时 RCIN 引脚通过外部 RC 网络充电，电压回升至阈值后自动清除故障，等待下一个有效输入边沿恢复输出，无需外部 MCU 干预，提升系统自愈能力。
3. 自举驱动：支持 100% 占空比，适配宽范围应用
高侧采用自举供电，在 VB-VS 满足欠压阈值条件下，可实现100% 占空比工作，支持电机调速、光伏逆变、不间断供电等场景，自举电路搭配快恢复二极管 + 低 ESR 陶瓷电容，保证高压侧稳定驱动。
4. 内置滤波：抗干扰更强，系统更稳
所有输入通道集成滤波功能，脉宽小于滤波时间的干扰信号被屏蔽，有效抑制 PCB 串扰、电机反电动势、开关噪声引起的误触发，降低 EMC 整改难度。
五、典型应用：覆盖主流三相功率场景
JSM21364STR 凭借700V 耐压、完善保护、三相集成、对标兼容的特性，广泛应用于：
电机控制：三相 BLDC/PMSM 电机、工业风机、水泵、伺服驱动
变频家电：空调压缩机驱动、洗衣机变频模块、热泵系统
逆变电源：通用逆变器、微型光伏逆变器、UPS 后备电源
工业驱动：变频器、伺服驱动、电动工具、工业机器人功率模块
在上述场景中，芯片可直接驱动600V/650V/700V等级 IGBT/MOSFET，单芯片实现三相驱动，大幅缩减 PCB 面积，降低系统复杂度与成本。
当前功率半导体市场面临海外交期长、价格波动、技术支持弱等痛点，尤其工业级驱动芯片，国产化替代成为行业共识。
杰盛微 JSM21364STR 的推出，为行业带来三重价值：
- 供应链安全：国产自研，稳定量产，交期可控，摆脱海外型号供货风险
- 成本优化：同等性能下更具价格优势，降低整机 BOM 成本，提升产品竞争力
- 技术支持：本土团队快速响应，提供原理图参考、PCB 布局指南、调试支持，加速产品落地
七、PCB 设计建议：助力一次成功
为发挥芯片最佳性能，杰盛微提供核心布局建议：
- 去耦电容就近放置：VCC-COM、VB-VS 之间就近放置低 ESR 陶瓷电容，缩短环路
- 自举回路最小化：自举二极管、电容靠近芯片，减小寄生电感，保证充电效率
- 散热优化：散热焊盘接大面积 COM 地铜皮，提升散热能力
- 开关节点隔离：VS 层避免与地层大面积重叠，降低噪声耦合
- 栅极回路：驱动电阻靠近功率管栅极，减小栅极环路，抑制振铃
八、总结：国产三相驱动，迈入对标时代
杰盛微 JSM21364STR 以700V 高耐压、对标 IRS21364、全功能保护、工业级品质为核心竞争力，为三相半桥驱动提供高性能、高可靠、高性价比的国产解决方案。
无论是家电变频、工业电机，还是新能源逆变，JSM21364STR 都能以对等性能、更高余量、本土支持，帮助工程师快速完成国产化替换，实现降本、稳供、提质三重目标。
未来，杰盛微将持续深耕功率半导体领域，推出更多高压驱动、电源管理、功率器件产品，以技术创新推动国产替代，为全球功率系统提供 “中国芯” 动力。
关于杰盛微
杰盛微半导体是国内专注于功率驱动 IC、电源管理 IC、功率半导体器件研发、生产与销售的高新技术企业，产品覆盖电机驱动、逆变电源、工业控制、家电、新能源等领域，坚持 “自主研发、品质至上、客户至上” 理念，为客户提供高可靠、高性价比的功率半导体解决方案与一站式技术服务。
