JSM27712 650V 高低侧栅极驱动芯片
发布日期：2026-04-29 10:00:00
在工业电源、电机驱动、新能源逆变等高压功率变换领域，半桥栅极驱动芯片堪称系统的 “心脏”，直接决定整机效率、可靠性与成本。长期以来，中高端高压驱动市场被国际品牌占据，国产方案在耐压、驱动能力、抗干扰与保护完整性上存在明显差距，工程师在选型时往往陷入 “性能达标就高价、低价就不稳” 的两难困境。
立足功率半导体国产化浪潮，杰盛微半导体（JSMSEMI） 推出高性能650V 高低侧栅极驱动芯片 JSM27712，全面对标市场主流 UCC27712，在关键参数、功能特性、应用兼容性上实现对等甚至优化升级，以更优性能、更稳品质、更高性价比，为功率电子工程师提供安全可靠的国产替代方案，助力高端电源与驱动系统自主可控。
一、行业痛点：高压驱动设计的四大核心难题
半桥 / 全桥拓扑广泛用于 AC/DC 电源、逆变器、伺服驱动、充电桩等场景，而驱动芯片必须直面四大设计痛点：
JSM27712 是杰盛微专为中高压功率变换打造的高低侧集成栅极驱动芯片，采用标准SOP‑8 封装，引脚定义、功能逻辑、电气特性全面对标 UCC27712，可实现直接 Pin‑to‑Pin 替代，无需修改 PCB 与软件，大幅降低替换成本与验证周期。
核心定位亮点
三、核心性能：关键参数全面对标，多项指标更优
JSM27712 在驱动能力、时序特性、保护机制、抗扰水平上与 UCC27712 保持高度一致，并在耐压、负压安全工作区等维度实现优化，为系统提供更高设计余量。
JSM27712 不只是 “驱动芯片”，更是集成完整保护机制的功率系统安全单元，多项硬件保护功能从设计层面杜绝失效：
芯片采用1 路地参考低侧通道 (LO)+1 路浮置高侧通道 (HO) 架构，完美支持自举供电，外围极简：
四、应用场景：全覆盖中高压功率变换，一芯多用
凭借对标国际主流的性能与全保护设计，JSM27712 可广泛应用于工业、能源、家电、汽车等多个领域，覆盖绝大多数半桥 / 全桥拓扑：
1. 开关电源领域
离线式 AC/DC 电源、服务器 / 电信高压电源、LLC 谐振变换器、图腾柱 PFC；
高频开关电源，降低开关损耗，提升功率密度与转换效率。
2. 电机与驱动控制
步进电机、无刷电机、伺服驱动、暖通风扇、电动工具、机器人、无人机；
半桥 / 全桥逆变驱动，精准控制电机转向与转速，运行平稳无抖动。
3. 新能源与逆变设备
光伏逆变器、储能变流器、车载充电机、DC‑AC 逆变器；
高压母线场景稳定工作，保障逆变输出纯净可靠。
4. 工业与通用功率设备
工业焊机、UPS 电源、高频感应加热、LED 驱动电源；
严苛工业环境下长期稳定，降低维护成本。
在功率半导体国产化加速的背景下，JSM27712 的推出，不仅是一款芯片的上市，更为行业提供高性能、高稳定、高可控的国产替代选择：
1. 性能对等，不打折扣
关键参数、功能逻辑、封装引脚全面对标国际主流 UCC27712；
驱动能力、时序精度、抗扰水平、保护机制完全满足高端设计要求，性能不缩水。
2. 供应链稳定，成本可控
杰盛微本土研发生产，供货周期稳定，规避国际品牌交期长、涨价风险；
规模化量产带来更优性价比，降低整机 BOM 成本，提升产品市场竞争力。
3. 技术支持完善，落地更轻松
提供完整数据手册、应用电路、参考设计、PCB 布局指南；
专业 FAE 团队全程支持，快速解决替代验证、调试问题，缩短产品上市周期。
六、典型应用设计：外围极简，快速落地
JSM27712 秉承易用性设计理念，外围电路极简，工程师可快速完成方案开发：
七、品质保障：工业级标准，可靠先行
杰盛微 JSM27712 严格按照工业级品质标准设计与生产，确保每一颗芯片稳定可靠：
八、结语：国产高压驱动，从此有了硬核对标方案
从参数对标到功能兼容，从性能可靠到供应链安全，杰盛微 JSM27712 以硬核实力打破中高端高压驱动芯片的进口依赖，为工程师提供可直接替代、性能不妥协、成本更友好的国产优选。
无论是工业电源、新能源逆变，还是电机驱动、充电桩，JSM27712 都能以强驱动、全保护、高抗扰的特性，助力系统更高效、更安全、更具竞争力。
未来，杰盛微将持续深耕功率半导体领域，推出更多对标国际、性能领先的国产芯片，以技术创新推动产业升级，与广大工程师、合作伙伴共建自主可控、安全高效的功率电子生态。
关于杰盛微半导体
杰盛微半导体（JSMSEMI）专注于高压、大功率、模拟与功率集成电路研发设计，聚焦电源管理、栅极驱动、功率保护等方向，为工业、新能源、汽车、消费电子等领域提供高性能、高可靠的芯片解决方案。公司以 “技术立足、品质为本、客户至上” 为理念，持续推进功率半导体国产化，助力中国智造。
💡 选型与样品申请如需JSM27712 完整数据手册、参考设计、样品申请，欢迎联系杰盛微官方销售与技术支持，我们将为您提供一对一专业服务。
立足功率半导体国产化浪潮，杰盛微半导体（JSMSEMI） 推出高性能650V 高低侧栅极驱动芯片 JSM27712，全面对标市场主流 UCC27712，在关键参数、功能特性、应用兼容性上实现对等甚至优化升级，以更优性能、更稳品质、更高性价比，为功率电子工程师提供安全可靠的国产替代方案，助力高端电源与驱动系统自主可控。
一、行业痛点：高压驱动设计的四大核心难题
半桥 / 全桥拓扑广泛用于 AC/DC 电源、逆变器、伺服驱动、充电桩等场景，而驱动芯片必须直面四大设计痛点：
- 直通风险高：上下管同时导通导致炸管，传统方案依赖外部死区控制，容错率极低；
- 高压抗扰差：开关节点 dV/dt 冲击强，易引发驱动误触发、波形畸变；
- 驱动能力弱：小电流驱动无法快速开关大功率 MOSFET/IGBT，开关损耗居高不下；
- 保护不完整：欠压、输入悬空、负压冲击等场景缺乏硬件保护，系统可靠性不足。
- 与此同时，国际品牌芯片供货周期长、价格波动大，进一步加剧供应链风险。杰盛微 JSM27712 从底层设计出发，针对性破解以上难题，打造高可靠、强驱动、全保护的高压驱动解决方案。
JSM27712 是杰盛微专为中高压功率变换打造的高低侧集成栅极驱动芯片，采用标准SOP‑8 封装，引脚定义、功能逻辑、电气特性全面对标 UCC27712，可实现直接 Pin‑to‑Pin 替代，无需修改 PCB 与软件，大幅降低替换成本与验证周期。
核心定位亮点
- 对标主流，无缝替换：引脚、功能、典型应用电路完全兼容，硬件软件零改动快速导入；
- 耐压升级，余量更足：系统工作耐压650V，HB 脚绝对最大耐压700V，高于对标型号，覆盖更高母线电压场景；
- 强驱低噪，高效可靠：1.8A 拉电流 / 2.8A 灌电流，快速驱动大功率管，降低开关损耗；
- 全硬件保护：内置互锁、死区、双路 UVLO、负压耐受，从源头杜绝直通与失效风险；
- 工业级品质：‑40℃~+125℃宽温工作，全参数温度范围内稳定，满足严苛工业环境。
三、核心性能：关键参数全面对标，多项指标更优
JSM27712 在驱动能力、时序特性、保护机制、抗扰水平上与 UCC27712 保持高度一致，并在耐压、负压安全工作区等维度实现优化，为系统提供更高设计余量。

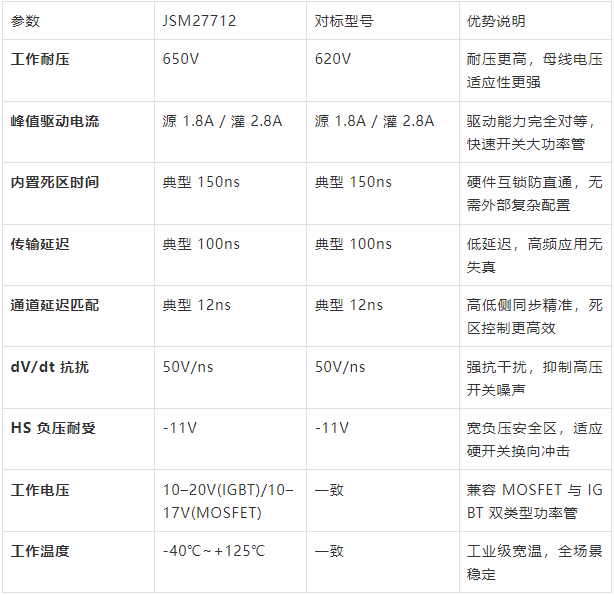

1. 基础电气参数（核心对标）
JSM27712 不只是 “驱动芯片”，更是集成完整保护机制的功率系统安全单元，多项硬件保护功能从设计层面杜绝失效：
- 输出互锁 + 硬件死区：内部逻辑强制 HO 与 LO 无法同时导通，输入互补时自动插入150ns 死区，彻底杜绝桥臂直通；即便输入同时为高，输出立即拉低，双重保险；
- 双路 UVLO 欠压保护：VDD 与 HB‑HS 独立欠压锁定，上电 / 掉电 / 电压波动时输出强制低，避免功率管半开通炸管；HB 欠压时仅封锁高侧，低侧可正常工作给自举电容充电，保证自举供电可靠建立；
- 输入悬空保护：输入引脚内部下拉，悬空时输出保持低电平，杜绝上电误动作；
- 最小脉冲滤波：过滤窄脉冲干扰，避免高频噪声引发误触发，提升系统抗扰性；
- 宽负压耐受：输入耐‑5V 负压，HS 节点耐‑11V 负压冲击，适应硬开关、LLC 等拓扑的负压换向工况。
芯片采用1 路地参考低侧通道 (LO)+1 路浮置高侧通道 (HO) 架构，完美支持自举供电，外围极简：
- 自举电路设计简单，只需二极管 + 电容，即可实现高侧悬浮供电；
- 支持100% 占空比工作（外接独立供电时），满足电机驱动、不间断电源等特殊需求；
- 输入兼容TTL/CMOS 电平，3.3V/5V 主控直接驱动，无需电平转换，简化系统设计。
四、应用场景：全覆盖中高压功率变换，一芯多用
凭借对标国际主流的性能与全保护设计，JSM27712 可广泛应用于工业、能源、家电、汽车等多个领域，覆盖绝大多数半桥 / 全桥拓扑：
1. 开关电源领域
离线式 AC/DC 电源、服务器 / 电信高压电源、LLC 谐振变换器、图腾柱 PFC；
高频开关电源，降低开关损耗，提升功率密度与转换效率。
2. 电机与驱动控制
步进电机、无刷电机、伺服驱动、暖通风扇、电动工具、机器人、无人机；
半桥 / 全桥逆变驱动，精准控制电机转向与转速，运行平稳无抖动。
3. 新能源与逆变设备
光伏逆变器、储能变流器、车载充电机、DC‑AC 逆变器；
高压母线场景稳定工作，保障逆变输出纯净可靠。
4. 工业与通用功率设备
工业焊机、UPS 电源、高频感应加热、LED 驱动电源；
严苛工业环境下长期稳定，降低维护成本。
在功率半导体国产化加速的背景下，JSM27712 的推出，不仅是一款芯片的上市，更为行业提供高性能、高稳定、高可控的国产替代选择：
1. 性能对等，不打折扣
关键参数、功能逻辑、封装引脚全面对标国际主流 UCC27712；
驱动能力、时序精度、抗扰水平、保护机制完全满足高端设计要求，性能不缩水。
2. 供应链稳定，成本可控
杰盛微本土研发生产，供货周期稳定，规避国际品牌交期长、涨价风险；
规模化量产带来更优性价比，降低整机 BOM 成本，提升产品市场竞争力。
3. 技术支持完善，落地更轻松
提供完整数据手册、应用电路、参考设计、PCB 布局指南；
专业 FAE 团队全程支持，快速解决替代验证、调试问题，缩短产品上市周期。
六、典型应用设计：外围极简，快速落地
JSM27712 秉承易用性设计理念，外围电路极简，工程师可快速完成方案开发：
- 供电设计：VDD 接 10–20V，就近并联 0.1μF+1μF 低 ESR 陶瓷电容，滤除噪声；
- 自举电路：HB 与 HS 间接自举电容（推荐≥440nF），串联快恢复二极管与限流电阻（2–20Ω），限制充电尖峰；
- 输入设计：HI/LI 接主控 PWM，可加 10–100Ω+10–220pF RC 滤波，抑制高频干扰；
- 输出设计：HO/LO 串 3–10Ω 栅极电阻，抑制振荡，功率管栅源间并 10kΩ 放电电阻，确保可靠关断；
- 布局要点：芯片贴近功率管，缩短驱动走线；电源地与信号地分离，单点连接，降低噪声耦合。
七、品质保障：工业级标准，可靠先行
杰盛微 JSM27712 严格按照工业级品质标准设计与生产，确保每一颗芯片稳定可靠：
- 宽温全测：‑40℃~+125℃全温度范围参数验证，高温不漂移、低温不失效；
- 高可靠性：ESD HBM±2000V、CDM±1000V，抗静电损伤，适配生产与使用场景；
- 封装合规：标准 SOP‑8 封装，无铅环保，符合 RoHS 指令，适配全球市场；
- 长期稳定：芯片内部采用高压工艺，耐压裕量充足，长期满载运行不衰减。
八、结语：国产高压驱动，从此有了硬核对标方案
从参数对标到功能兼容，从性能可靠到供应链安全，杰盛微 JSM27712 以硬核实力打破中高端高压驱动芯片的进口依赖，为工程师提供可直接替代、性能不妥协、成本更友好的国产优选。
无论是工业电源、新能源逆变，还是电机驱动、充电桩，JSM27712 都能以强驱动、全保护、高抗扰的特性，助力系统更高效、更安全、更具竞争力。
未来，杰盛微将持续深耕功率半导体领域，推出更多对标国际、性能领先的国产芯片，以技术创新推动产业升级，与广大工程师、合作伙伴共建自主可控、安全高效的功率电子生态。
关于杰盛微半导体
杰盛微半导体（JSMSEMI）专注于高压、大功率、模拟与功率集成电路研发设计，聚焦电源管理、栅极驱动、功率保护等方向，为工业、新能源、汽车、消费电子等领域提供高性能、高可靠的芯片解决方案。公司以 “技术立足、品质为本、客户至上” 为理念，持续推进功率半导体国产化，助力中国智造。
💡 选型与样品申请如需JSM27712 完整数据手册、参考设计、样品申请，欢迎联系杰盛微官方销售与技术支持，我们将为您提供一对一专业服务。
免责声明：本文数据来源于杰盛微官方规格书，参数对比仅供参考。在实际应用中，请务必进行充分的工程验证。
