JSM2308STR 700V 集成自举高低侧功率半桥驱动芯片
发布日期：2026-05-06 10:00:00
在工业控制、家电变频、新能源逆变等领域，高压半桥驱动芯片是连接控制逻辑与功率器件的核心桥梁。长期以来，中高压驱动市场被海外品牌占据，供应链、交期与成本压力一直困扰着国内整机厂商。
如今，杰盛微半导体（JSMSEMI） 推出JSM2308STR—— 一款700V 集成自举高低侧功率半桥驱动芯片，性能全面对标市场主流型号 IRS2308，在耐压等级、驱动能力、保护机制上实现同步甚至超越，为国产高压驱动提供高可靠、高性价比的优选方案。
一、行业痛点：高压驱动的三大刚需
随着电机控制、逆变器、变频家电向高频化、小型化、高可靠性升级，对半桥驱动芯片提出严苛要求：
高压耐受：母线电压不断提升，芯片需承受更高峰值与瞬态电压。
强驱动能力：快速开通关断大功率 MOSFET/IGBT，降低开关损耗。
完善保护：防直通、欠压锁定、负偏压耐受，避免炸机与失效。
海外型号虽成熟，但供货周期长、价格波动大、定制化支持弱。国产替代不仅是趋势，更是整机厂商降本增效、保障供应链安全的必然选择。
二、杰盛微 JSM2308STR：硬核参数，实力对标
JSM2308STR 采用高低压兼容工艺，单芯片集成高 / 低侧栅驱动，SOP‑8 紧凑封装，覆盖‑40℃~125℃工业级温度，全面满足高压场景需求。
1. 核心定位与基础规格
厂商：杰盛微半导体（JSMSEMI）
型号：JSM2308STR
类型：700V 集成自举高低侧半桥驱动
封装：SOP‑8
逻辑兼容：3.3V/5V/15V CMOS/LSTTL
应用：电机控制、空调 / 洗衣机、通用逆变器、逆变器驱动等

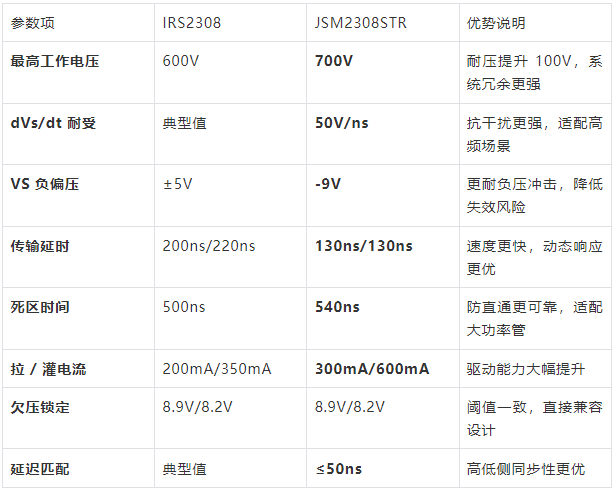

2. 关键性能：对标 IRS2308，优势清晰
数据来源：杰盛微 JSM2308STR 官方 Datasheet、IRS2308 公开规格对比
3. 五大核心技术亮点
① 700V 高压浮动，系统更安全
浮动通道最高工作电压达700V，远超常规 600V 等级，为高压母线系统提供更大电压裕量，降低过压击穿风险，适配更多高压拓扑。
② 集成自举二极管，精简 BOM
内置自举二极管，省去外部二极管，减少 PCB 面积、降低成本、提升可靠性，尤其适合紧凑化家电与工业模块。
③ 强悍驱动，快速开关大功率管
输出级拉电流 300mA、灌电流 600mA，轻松驱动大尺寸功率 MOSFET/IGBT，缩短上升 / 下降时间，降低开关损耗，提升整机效率。
④ 全场景保护，杜绝炸机风险
VCC/VB 欠压锁定：正向 8.9V / 负向 8.2V，电压不足时自动关断输出
防直通保护：内置540ns 死区时间，避免上下管同时导通
高 dVs/dt 耐受：50V/ns，负压耐受‑9V，恶劣工况稳定运行
ESD 人体模式1500V，满足工业防静电要求
⑤ 高速低延时，控制更精准
开通 / 关断延时130ns/130ns，延迟匹配≤50ns，高低侧输出高度同步，适配高频 PWM 控制，系统动态响应更快、谐波更低。
三、引脚与应用：兼容设计，直接替换
2. 典型应用电路
JSM2308STR 支持自举拓扑，外围极简：
四、为什么选择杰盛微 JSM2308STR？
1. 国产替代，供应链更安全
杰盛微本土研发、稳定量产，交期短、供货稳，彻底摆脱海外芯片缺货、涨价、断供风险，保障整机厂商连续生产。
2. 性能对标，成本更优
同等甚至更优参数下，价格更具竞争力，帮助客户在激烈市场中降低成本、提升毛利，同时保持高端品质。
3. 工业级品质，长期可靠
杰盛微提供完整 Datasheet、应用指南、参考设计，FAE 团队快速响应调试问题，助力客户一次成功、快速量产。
五、适用场景：覆盖主流高压驱动领域
JSM2308STR 凭借 700V 高压、强驱动、全保护特性，广泛适配：
家电变频：空调压缩机、洗衣机变频驱动
工业控制：三相 / 单相电机驱动、伺服控制
电源逆变：通用逆变器、光伏逆变、UPS
其他：高压模块、电动工具、工业泵阀驱动
凡是需要高低侧半桥驱动、高压母线、高可靠性的场景，JSM2308STR 都是理想选择。
在功率半导体国产化浪潮中，杰盛微始终坚持自主研发、品质至上，JSM2308STR 的推出，不仅是一款高性能半桥驱动芯片，更为国内整机厂商提供对标国际、超越期待的国产方案。
700V 高压、强驱动、全保护、Pin‑to‑Pin 兼容，JSM2308STR 让国产替代不再是妥协，而是更优选择。
未来，杰盛微将持续深耕功率驱动领域，推出更多高性价比芯片，助力中国智造从追赶到并跑、再到领跑。
关于杰盛微半导体
如今，杰盛微半导体（JSMSEMI） 推出JSM2308STR—— 一款700V 集成自举高低侧功率半桥驱动芯片，性能全面对标市场主流型号 IRS2308，在耐压等级、驱动能力、保护机制上实现同步甚至超越，为国产高压驱动提供高可靠、高性价比的优选方案。
随着电机控制、逆变器、变频家电向高频化、小型化、高可靠性升级，对半桥驱动芯片提出严苛要求：
高压耐受：母线电压不断提升，芯片需承受更高峰值与瞬态电压。
强驱动能力：快速开通关断大功率 MOSFET/IGBT，降低开关损耗。
完善保护：防直通、欠压锁定、负偏压耐受，避免炸机与失效。
海外型号虽成熟，但供货周期长、价格波动大、定制化支持弱。国产替代不仅是趋势，更是整机厂商降本增效、保障供应链安全的必然选择。
二、杰盛微 JSM2308STR：硬核参数，实力对标
JSM2308STR 采用高低压兼容工艺，单芯片集成高 / 低侧栅驱动，SOP‑8 紧凑封装，覆盖‑40℃~125℃工业级温度，全面满足高压场景需求。
1. 核心定位与基础规格
厂商：杰盛微半导体（JSMSEMI）
型号：JSM2308STR
类型：700V 集成自举高低侧半桥驱动
封装：SOP‑8
逻辑兼容：3.3V/5V/15V CMOS/LSTTL
应用：电机控制、空调 / 洗衣机、通用逆变器、逆变器驱动等
2. 关键性能：对标 IRS2308，优势清晰
3. 五大核心技术亮点
① 700V 高压浮动，系统更安全
浮动通道最高工作电压达700V，远超常规 600V 等级，为高压母线系统提供更大电压裕量，降低过压击穿风险，适配更多高压拓扑。
② 集成自举二极管，精简 BOM
内置自举二极管，省去外部二极管，减少 PCB 面积、降低成本、提升可靠性，尤其适合紧凑化家电与工业模块。
③ 强悍驱动，快速开关大功率管
输出级拉电流 300mA、灌电流 600mA，轻松驱动大尺寸功率 MOSFET/IGBT，缩短上升 / 下降时间，降低开关损耗，提升整机效率。
④ 全场景保护，杜绝炸机风险
VCC/VB 欠压锁定：正向 8.9V / 负向 8.2V，电压不足时自动关断输出
防直通保护：内置540ns 死区时间，避免上下管同时导通
高 dVs/dt 耐受：50V/ns，负压耐受‑9V，恶劣工况稳定运行
ESD 人体模式1500V，满足工业防静电要求
⑤ 高速低延时，控制更精准
开通 / 关断延时130ns/130ns，延迟匹配≤50ns，高低侧输出高度同步，适配高频 PWM 控制，系统动态响应更快、谐波更低。
三、引脚与应用：兼容设计，直接替换

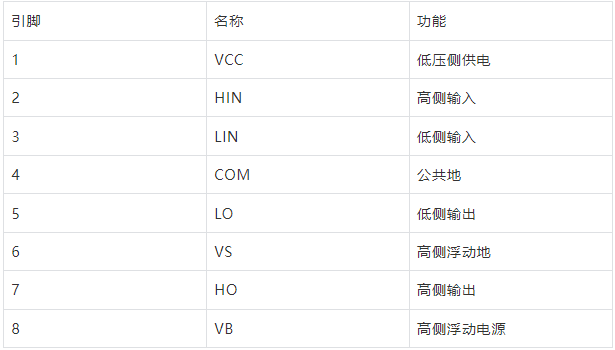

1. SOP‑8 引脚定义（完全兼容对标型号）
2. 典型应用电路
JSM2308STR 支持自举拓扑，外围极简：
- VCC 接 10–20V 供电，VB 与 VS 间接自举电容
- HIN/LIN 接 MCU PWM 信号，HO/LO 驱动上下桥臂 MOSFET
- VS 接高压悬浮点，最高承受 700V 母线电压
四、为什么选择杰盛微 JSM2308STR？
1. 国产替代，供应链更安全
杰盛微本土研发、稳定量产，交期短、供货稳，彻底摆脱海外芯片缺货、涨价、断供风险，保障整机厂商连续生产。
2. 性能对标，成本更优
同等甚至更优参数下，价格更具竞争力，帮助客户在激烈市场中降低成本、提升毛利，同时保持高端品质。
3. 工业级品质，长期可靠
- ‑40℃~125℃宽温工作
- 符合 RoHS 标准
- 严格可靠性测试，适配家电、工业、新能源等严苛场景
杰盛微提供完整 Datasheet、应用指南、参考设计，FAE 团队快速响应调试问题，助力客户一次成功、快速量产。
五、适用场景：覆盖主流高压驱动领域
JSM2308STR 凭借 700V 高压、强驱动、全保护特性，广泛适配：
家电变频：空调压缩机、洗衣机变频驱动
工业控制：三相 / 单相电机驱动、伺服控制
电源逆变：通用逆变器、光伏逆变、UPS
其他：高压模块、电动工具、工业泵阀驱动
凡是需要高低侧半桥驱动、高压母线、高可靠性的场景，JSM2308STR 都是理想选择。
在功率半导体国产化浪潮中，杰盛微始终坚持自主研发、品质至上，JSM2308STR 的推出，不仅是一款高性能半桥驱动芯片，更为国内整机厂商提供对标国际、超越期待的国产方案。
700V 高压、强驱动、全保护、Pin‑to‑Pin 兼容，JSM2308STR 让国产替代不再是妥协，而是更优选择。
未来，杰盛微将持续深耕功率驱动领域，推出更多高性价比芯片，助力中国智造从追赶到并跑、再到领跑。
关于杰盛微半导体
杰盛微半导体（JSMSEMI）专注于功率驱动、电源管理、模拟芯片研发与销售，产品覆盖半桥驱动、栅极驱动、LDO、DC/DC 等，广泛应用于家电、工业、汽车、新能源等领域。公司坚持技术创新、品质优先、客户至上，为全球客户提供可靠、高效、高性价比的芯片解决方案。
