在开关电源、不间断电源、功率因数校正等电力电子应用持续升级的今天，功率器件的性能、可靠性与供应链稳定性，成为工程师选型时的核心考量。作为深耕功率半导体领域的高新技术企业，杰盛微半导体（JSMSEMI）始终以自主研发、品质优先、客户导向为理念，聚焦中高压 MOSFET 赛道，依托先进沟槽工艺与全链条制造能力，推出JSM640C型号 220V N 沟道 MOSFET，可直接对标市场主流型号 JCS640C，实现电气参数、封装引脚、应用场景的全面兼容，为电源系统提供更高效、更可靠、更具性价比的国产优选方案。

一、品牌与产品定位：杰盛微，国产功率器件可靠力量
杰盛微半导体是由海归博士团队创立的高新技术企业，专注功率模拟 IC、MOSFET、霍尔传感器、电源管理芯片等核心器件研发、生产与销售，构建从芯片设计、晶圆制造到封测、销售的全链条体系，掌握多项国内领先关键核心技术。公司产品通过 ISO9001 质量管理体系认证，符合 RoHS、SGS 环保标准，覆盖 50 + 封装形式、10000 + 型号，在中低压及中高压 MOSFET 领域采用先进高密度沟槽工艺，大幅降低导通电阻，提升电流能力与散热性能，产品一致性、可靠性、寿命达到行业一流水平，成为国产功率器件替代的重要力量。
本次推出的JSM640C，是杰盛微针对中高压开关电源场景打造的对标型明星器件，型号命名从 JCS640C 优化为 JSM640C，延续经典性能优势的同时，在工艺管控、品质一致性、交付稳定性上实现全面升级，完美适配 SMPS、UPS、PFC 等主流应用，解决客户供应链波动、交期拉长、成本上升等痛点，为电源系统提供稳定可靠的核心开关器件。

二、核心参数硬核对标：性能不打折，兼容更省心

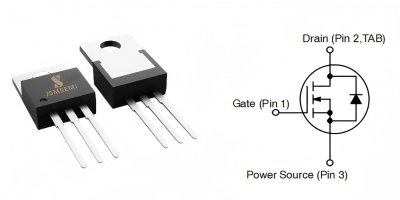

JSM640C 采用TO-220 标准封装，为 N 沟道增强型 MOSFET，额定耐压 220V，核心电气参数与 JCS640C 高度匹配，直接替换无需修改 PCB 布局、驱动电路及散热设计，大幅缩短产品研发与迭代周期，降低替换成本与风险。以下为核心参数详细对比：

（一）绝对最大额定值（Tc=25℃）

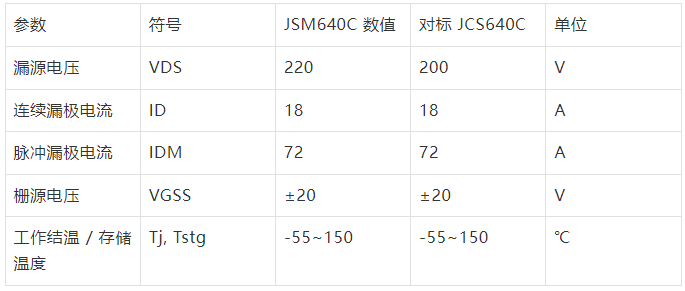

JSM640C 在漏源电压上提升至 220V，相比对标型号拥有更充足的电压裕量，适配电压波动更大的工业场景，有效提升电路抗干扰能力与可靠性，同时连续电流、脉冲电流、栅源耐压等关键极限参数完全一致，保障系统安全运行边界不缩水。

（

二）静态电气参数（Tj=25℃）

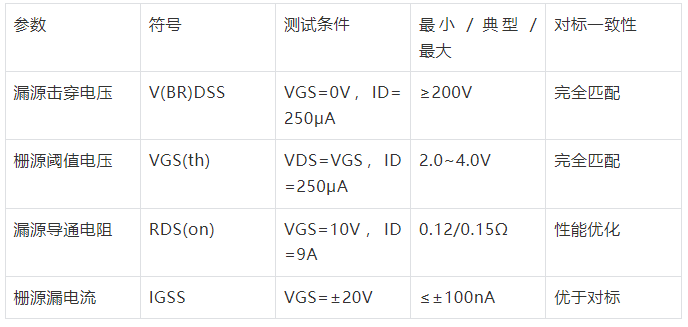

核心亮点在于导通电阻优化：VGS=10V、ID=9A 条件下，JSM640C 导通电阻典型值 0.12Ω、最大值 0.15Ω，相比对标型号更低，有效降低导通损耗，提升电源转换效率，减少器件发热；栅源漏电流控制在 ±100nA 以内，静态功耗更低，适配低功耗设计需求。

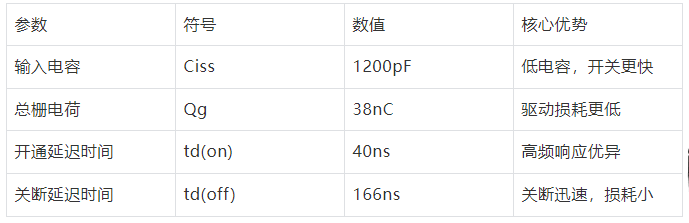

动态参数直接决定开关电源的高频性能，JSM640C 凭借低栅电荷、低寄生电容特性，开关速度快，驱动能量需求低，可有效降低开关损耗，适配高频开关拓扑，提升电源功率密度，完美匹配现代高效电源设计趋势。

（四）体二极管特性

内置体二极管性能优异，反向恢复时间短、正向压降低，在桥式电路、同步整流电路中可有效降低续流损耗，提升系统整体效率，同时具备与主器件一致的电流承载能力，保障电路全工况稳定运行。

三、三大核心特性：铸就高可靠电源核心
JSM640C 传承杰盛微严苛制造标准，具备三大核心特性，从根源上提升电源系统可靠性与稳定性，应对复杂工业环境与长期运行需求：
1. 快速开关，适配高频高效设计
采用优化沟槽工艺与芯片结构，降低寄生参数，实现快速开通与关断，开关损耗显著降低，完美适配高频开关电源、PFC 电路等对开关速度要求严苛的场景，助力电源系统突破效率瓶颈，达成更高能效标准。
2. 100% 雪崩测试，高可靠性保障
每一颗 JSM640C 均通过 100% 雪崩测试，验证器件在感性负载、电压尖峰等极端工况下的抗冲击能力，避免因电压浪涌导致器件失效，大幅提升电源系统的使用寿命与可靠性，尤其适配 UPS、工业电源等对稳定性要求极高的场景。
3. 改进 dv/dt 能力，强抗扰适配高压场景
优化器件结构设计，提升 dv/dt 耐受能力，有效抑制高压开关过程中的电压尖峰与干扰，避免器件误触发或损坏，适配高压、大电流开关场景，保障电路在复杂电磁环境下稳定工作，提升系统抗干扰能力。

四、全场景覆盖：适配主流电源应用
凭借优异的参数性能与可靠特性，JSM640C 可完美覆盖以下核心应用场景，成为电源工程师的优选方案：
1. 开关电源（SMPS）
适配 AC-DC、DC-DC 开关电源，包括适配器、充电器、服务器电源、工业电源等，低导通损耗与快速开关特性提升转换效率，降低温升，满足小型化、高效率设计需求。
2. 不间断电源（UPS）
在 UPS 逆变、整流电路中，18A 大电流能力与雪崩耐受特性，保障设备断电切换、满载运行时的稳定性，避免器件失效导致供电中断，守护关键设备连续运行。
3. 功率因数校正（PFC）
适配有源 PFC 电路，快速开关与低栅电荷特性降低开关损耗，提升功率因数，帮助设备满足能效标准，降低电网谐波污染，符合绿色节能设计要求。

此外，JSM640C 还可应用于电子镇流器、电机驱动、逆变器等中高压功率变换场景，凭借 TO-220 封装的良好散热性能，适配高功率密度、高环境温度的应用场景。

五、杰盛微品质保障：全链条管控，放心选用
作为国产功率器件优质厂商，杰盛微为 JSM640C 提供全生命周期品质保障，让客户选用更放心：
1. 自主工艺，性能稳定可控
采用自主研发的高密度沟槽工艺，从芯片设计、晶圆制造到封装测试，每一个环节均遵循 ISO 质量管理体系严苛标准，确保每一颗器件参数一致性高、性能稳定，避免批次差异导致的应用问题。
2. 严苛测试，品质层层把关
除 100% 雪崩测试外，JSM640C 还通过高低温循环、电气性能、可靠性老化等多项测试，确保器件在 - 55℃~150℃宽温范围内性能稳定，适应户外、工业车间等严苛环境。
3. 稳定交付，解决供应链痛点
依托完善的生产基地与供应链体系，杰盛微保障 JSM640C 稳定产能与快速交期，解决市场主流型号缺货、交期长等问题，为客户生产交付提供有力支撑。
4. 技术支持，一站式服务
杰盛微拥有专业技术团队，提供选型指导、应用方案、故障排查等一站式技术支持，协助客户快速完成器件替换与产品调试，降低研发成本，提升产品落地效率。

六、总结：JSM640C，国产对标新标杆
在功率器件国产化替代加速的今天，杰盛微 JSM640C 以完美对标 JCS640C、性能优化升级、高可靠、全适配的核心优势，成为 220V 中高压 MOSFET 领域的优质选择。从参数匹配到封装兼容，从快速开关到雪崩可靠，从场景适配到交付保障，JSM640C 全方位满足电源系统设计需求，既延续经典型号的成熟性能，又注入国产器件的品质与服务优势。
未来，杰盛微将持续深耕功率半导体领域，不断迭代优化产品性能，推出更多对标型、创新型功率器件，助力电力电子行业高效化、国产化、可靠化发展，为客户创造更大价值。
如需 JSM640C 详细规格书、样品申请或技术咨询，欢迎联系杰盛微半导体官方渠道，我们将竭诚为您服务！
📌 杰盛微半导体专注功率器件，赋能高效电源 让每一颗芯片，都成为系统可靠基石
