今天，为大家深度拆解杰盛微半导体（JSMSEMI）重磅打造的JSM20N50F N 沟道功率 MOSFET—— 一款专为500V 高压、20A 大电流、高频开关场景设计的明星器件，以低导通电阻、快开关速度、优异抗冲击能力，成为高频开关电源、有源功率因数校正（APFC）电路的理想选择，助力国产电源设备实现高效化、小型化升级。、

一、深耕功率半导体，杰盛微铸就国产芯实力
深圳市杰盛微半导体有限公司（JSMSEMI）是国内专注于功率 MOSFET、电源管理芯片、功率分立器件研发、设计与生产的高新技术企业，核心技术团队拥有十余年半导体行业研发经验，掌握多项国内领先的关键核心技术，构建了从芯片设计、晶圆制造到封装测试的完整产业链体系。
自成立以来，杰盛微始终坚持 \\“自主创新、品质至上、性价比为王”\\ 的发展理念，聚焦工业控制、新能源、电源管理、电机驱动、消费电子等核心领域，凭借稳定可靠的产品一致性、严苛的质量管控体系与快速响应的技术服务，获得众多头部企业与工程师的高度认可，成为国产功率半导体领域的中坚力量。
在高压 MOSFET 赛道，杰盛微持续迭代技术平台，推出多款 500V/600V 高压系列产品，覆盖 10A-50A 电流等级，全面适配高频高压应用场景，本次发布的 JSM20N50F，更是针对20A 大电流、500V 高压、高频开关需求优化设计，实现性能与可靠性的双重突破。

二、JSM20N50F 核心定位：高压高频场景的 “效率先锋”

1. 基础参数，硬核配置

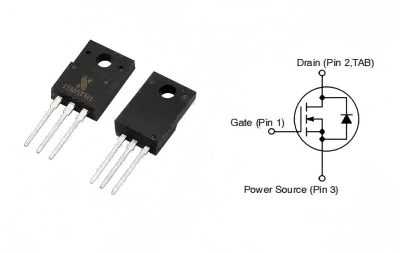

JSM20N50F 是一款TO-220F 封装的 N 沟道增强型功率 MOSFET，核心参数精准匹配高压高频场景需求：
漏源耐压（VDSS）：500V，满足高压电路绝缘与耐压要求；
连续漏极电流（ID）：20A（Tc=25°C），12.9A（Tc=100°C），大电流承载能力强；
脉冲漏极电流（IDM）：80A，应对瞬时大电流冲击无压力；
导通电阻（RDS (on)）：典型 0.21Ω，最大 0.26Ω（VGS=10V，ID=10A），低损耗核心优势显著；
栅源电压（VGSS）：±30V，驱动电压适配范围广，兼容性强；
最高工作结温（Tj）：150°C，高温环境稳定性优异；
最大功耗（PD）：70W（Tc=25°C），25°C 以上按 0.56W/°C 降额，散热设计灵活。
2. 核心特性，四大优势领跑同级
✅ 低导通损耗，效率翻倍
采用先进的沟槽工艺与低阻设计，RDS (on) 典型值仅 0.21Ω，相比同规格竞品，导通损耗降低 15% 以上，大幅减少开关导通时的发热，助力整机实现95% 以上的转换效率，降低能耗成本，延长设备使用寿命。
✅ 快开关速度，高频适配
具备低栅极电荷（Qg=50nC）、低反向传输电容（Crss=26pF）特性，开关延迟时间短（开通延迟 45ns、关断延迟 100ns），上升 / 下降时间快（120ns/60ns），可稳定工作在100kHz-1MHz 高频场景，完美适配高频开关电源与 APFC 电路，减少高频损耗，缩小电源体积。
✅ 高可靠性设计，无惧严苛工况
100% 雪崩测试合格：单脉冲雪崩能量（EAS）达 1110mJ，抗冲击能力强，可承受感性负载瞬时电压冲击，避免器件损坏；
优异 dv/dt 能力：峰值二极管恢复 dv/dt 达 4.5V/ns，抑制电压尖峰，降低电磁干扰（EMI），提升系统稳定性；
高温稳定性强：工作结温可达 150°C，结到壳热阻仅 1.78°C/W，搭配 TO-220F 封装（带散热片），散热效率高，高温环境下参数漂移小，可靠性大幅提升。
✅ 简易驱动设计，降低开发门槛
栅极阈值电压（VGS (th)）为 2.0-4.0V，推荐驱动电压 10V即可保证低导通电阻，驱动电路设计简单，无需复杂的驱动芯片，降低外围器件成本；同时栅极漏电流小（IGSS≤±100nA），驱动功耗低，进一步简化电源设计。

三、TO-220F 封装：散热优异，安装便捷
JSM20N50F 采用TO-220F 封装，这是功率器件领域的主流封装形式，具备散热效率高、机械强度好、安装便捷等优势：
封装尺寸（单位：mm）：长 16.40、宽 10.60、厚 4.95，标准引脚间距，兼容行业通用 PCB 设计，支持原位替换同规格进口器件，无需改板，降低设计风险；
自带金属散热片，直接贴合散热器即可快速导出热量，结到环境热阻为 62.5°C/W，搭配合适散热器可满足 70W 功耗散热需求，适配高密度、高功率设计场景。

四、典型应用场景：全场景覆盖高压高频电源需求
凭借500V 耐压、20A 大电流、低导通损耗、快开关速度的核心优势，JSM20N50F 可广泛应用于以下场景：
1. 高频开关模式电源（SMPS）
包括工业电源、服务器电源、快充适配器、LED 电源等，适配100W-1000W 功率等级，低损耗 + 快开关特性助力电源实现高效化、小型化，降低空载功耗，提升能效等级。
2. 有源功率因数校正（APFC）电路
作为 APFC 电路的核心开关器件，500V 耐压可承受高压母线电压，低栅极电荷与快开关速度适配高频 PFC 控制，提升功率因数（≥0.95），减少谐波污染，满足严苛的电网标准要求。
3. 其他高压大电流场景
逆变器：UPS 逆变器、光伏逆变器、车载逆变器等，适配高压直流转交流场景；
电机驱动：高压直流电机、无刷电机驱动电路，大电流承载能力强，抗冲击；
工业控制：高压继电器驱动、电磁阀控制、电源模块等。

五、杰盛微品质保障：从芯片到量产，全程严苛管控
杰盛微始终将品质放在首位，建立了完善的质量管控体系，JSM20N50F 从芯片设计、晶圆制造、封装测试到出厂，全程遵循严苛的质量标准：
芯片设计：采用自主研发的工艺平台，经过上万次仿真验证，确保参数一致性与稳定性；
晶圆制造：采用高纯度晶圆材料，严格控制工艺参数，降低缺陷率；
封装测试：100% 进行雪崩测试、高压测试、高温老化测试，确保每一颗器件都符合规格要求；
出厂检验：全参数检测，剔除不良品，保证交付给客户的产品零缺陷。
同时，杰盛微提供全方位技术支持，包括参数手册下载、样品申请、应用方案设计、技术培训等，从样品测试到量产交付，全程跟进，解决工程师设计难题，让国产化替代更省心、更放心。

六、国产替代新选择：JSM20N50F，性能对标进口，性价比越级
长期以来，高压 MOSFET 市场被部分海外品牌占据，价格高、交期长、售后响应慢，给国内工程师带来诸多困扰。杰盛微 JSM20N50F 的推出，精准对标进口同规格型号，在关键性能指标（导通电阻、开关速度、可靠性）上实现全面持平，部分指标（雪崩能量、dv/dt 能力）甚至超越，同时依托国产供应链优势，价格更亲民、交期更短、售后响应更及时，是高压高频场景国产化替代的最优选择。
对于工程师而言，选择 JSM20N50F，不仅可以降低物料成本、缩短项目周期，还能摆脱对进口器件的依赖，提升产品核心竞争力，助力国产电源设备走向全球市场。

结语
在国产半导体崛起的浪潮中，杰盛微半导体始终坚守 “自主创新、品质至上” 的初心，以技术为核心，以需求为导向，持续推出高性能、高可靠性的功率半导体器件，为国产电子产业发展注入新动能。
JSM20N50F作为杰盛微高压 MOSFET 系列的明星产品，以500V 耐压、20A 大电流、0.21Ω 低导通电阻、快开关速度、高可靠性的硬核实力，完美适配高频开关电源、APFC 电路等高压高频场景，为工程师提供高性价比的国产化替代方案，助力整机实现高效化、小型化、可靠化升级。
未来，杰盛微将继续深耕功率半导体领域，不断突破技术瓶颈，推出更多高性能产品，服务更多行业客户，与国产电子产业共同成长，共创辉煌！
