今天为大家重磅推介杰盛微自研爆款器件——JSM4N60C 600V N沟道功率MOSFET,凭借均衡的硬核参数、极致的低损耗性能、严苛的可靠性测试,成为中高压场景进口替代、降本增效的优选方案。

一、深挖行业痛点,精准破解高压设备研发难题
目前市面上多数通用型MOSFET,在中高压、高频、复杂负载工况下,极易出现各类故障,严重制约产品品质升级,核心痛点集中在四大方面:
首先是耐压稳定性不足,部分器件标称参数虚标,实际高压冲击下易发生击穿损坏,不仅造成器件报废,还会引发整机断电、短路等故障,存在极大的安全隐患;其次是导通损耗过高,导通电阻偏大导致设备工作时发热严重,不仅能耗超标,还需要额外增加散热结构,抬高整机体积与生产成本;
同时普遍存在高频适配性差的问题,栅极电荷、反向电容参数劣势明显,开关延迟久、波形畸变严重,高频工作下电磁干扰突出,无法满足高端设备的高频运行需求;最后是复杂工况可靠性弱,未经完整雪崩测试与宽温验证,在负载突变、高低温切换、感性负载场景下,容易出现性能衰减、寿命骤减等问题。
针对以上行业普遍难题,杰盛微研发团队依托成熟的功率器件制造工艺,经过多轮技术迭代和数百次可靠性测试,打磨出JSM4N60C功率MOSFET,从参数设计到性能优化全方位适配工业级严苛工况,为电子设计提供高效、稳定、低成本的国产解决方案。
二、全维度硬核参数,铸就稳定可靠产品性能

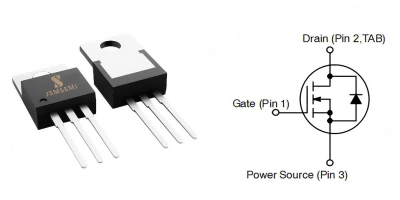

JSM4N60C采用行业通用的TO-220直插封装,引脚定义标准化:1脚栅极(G)、2脚漏极(D)、3脚源极(S),内置反向二极管,兼容常规焊接工艺,安装便捷、通用性极强,适配绝大多数中高压功率电路设计。产品各项核心参数表现优异,兼顾安全性、能效性与稳定性。
1. 超高耐压载流,筑牢设备安全防线
安全稳定是功率器件的核心底线。JSM4N60C拥有600V超高漏源耐压,可从容应对380V母线等中高压工况,有效抵御瞬时电压冲击,杜绝高压击穿故障。载流能力方面,25℃常温环境下连续漏极电流可达4.0A,即使在100℃高温工况下,仍可保持2.5A稳定持续输出,完美适配各类常规功率设备负载需求。
同时器件支持16A短时脉冲大电流,可轻松应对设备启动、负载突变等瞬时大电流场景,抗冲击性能优异。产品25℃环境下最大功耗33W,高温环境以0.26W/℃精准降额,工作温度覆盖-55℃~150℃超宽温域,无论是低温启动还是高温持续运行,都能保持性能稳定。
2. 低损耗快开关,大幅提升设备能效
针对行业高频能耗痛点,JSM4N60C做了专项优化,能效表现十分突出。器件导通电阻典型值仅2.1Ω,最大值不超过2.5Ω,低导通电阻可大幅降低设备导通损耗,减少工作热量堆积,既能降低设备能耗,又能简化散热结构,助力设备小型化、轻量化设计。
在高频性能上,产品具备极低的栅极电荷与反向传输电容,总栅极电荷典型值12nC,反向传输电容仅10pF,搭配优异的开关时序参数,开通延迟30ns、上升时间75ns,关断延迟60ns、下降时间55ns,开关速度快、波形稳定、畸变率低,可有效抑制高频电磁干扰,适配20kHz-1MHz高频工作场景。
内置体二极管反向恢复时间仅330ns,反向恢复电荷2.67μC,大幅降低续流损耗,规避桥臂直通风险,完美适配硬开关工作模式,全面提升高频设备的转换效率。
3. 严苛品质测试,适配各类复杂工况
杰盛微所有功率器件均经过全流程严苛检测,JSM4N60C实现100%雪崩测试全覆盖,单脉冲雪崩能量240mJ、重复雪崩能量10.0mJ,可承受感性负载带来的雪崩冲击,抗干扰、抗过载能力极强,有效延长设备使用寿命。
热管理性能同样出色,结壳热阻3.79℃/W、结环境热阻62.5℃/W,导热散热效率优异,可快速疏导工作热量,避免高温积热导致的性能衰减。同时产品击穿电压温度系数达0.65V/℃,温度升高时耐压同步提升,彻底解决高温高压工况下的器件失效难题,工况适配性拉满。
三、多场景广泛适配,全领域赋能终端设备
依托600V高耐压、低损耗、快开关、高稳定、宽温适配的多重优势,JSM4N60C可广泛应用于各类中高压功率场景,覆盖工业、消费电子、新能源、智能家居等多个领域。
✅ 高频开关电源场景
可用于工业电源、大功率适配器、智能充电器等设备,凭借低开关损耗、低发热特性,有效提升电源转换效率,降低散热成本,助力电源设备实现高效化、小型化升级。
✅ 有源功率因数校正场景
适配空调、冰箱、工业变频器等家电与工业设备的APFC电路,有效抑制电网谐波、提升功率因数,减少设备电网污染,同时依托高耐压、高抗波动能力,适配电网不稳定工况,保障设备长效稳定运行。
✅ 工业控制驱动场景
可作为电机驱动器、电磁阀控制器、工业照明电源的核心开关器件,精准控制工作电流,凭借超宽温工作范围、强抗负载冲击能力,适配工业环境复杂的温变、负载波动工况。
✅ 消费电子与新能源场景
适配新能源快充电源、LED驱动电源、智能家居电源等终端,在性能对标进口同规格器件的同时,大幅降低设备BOM成本,帮助企业提升产品市场竞争力。

四、国产匠心品质,全维度助力企业降本增效
随着国产半导体自主化进程加速,优质国产功率器件已成为企业替代进口、规避供应链风险、压缩生产成本的核心选择。作为本土专业半导体企业,杰盛微始终坚守“自主研发、品质至上、客户为本”的经营理念,从芯片设计、晶圆加工到封装测试,全流程严控品质,产品均通过ROHS、SGS等权威质量认证,绿色环保、品质可控。
相较于进口同规格MOSFET,JSM4N60C具备三大核心优势:一是高性价比,本土研发生产,省去多层中间渠道,采购成本相较进口器件降低20%-30%;二是交期稳定,深圳自有生产基地,产能充足,可快速响应客户订单需求,彻底规避海外供应链断供、延期风险;三是专属技术服务,配备专业技术团队,可提供选型指导、电路适配、问题调试一对一服务,支持定制化方案开发。
从研发测试到量产落地,杰盛微以工业级严苛标准打磨每一颗器件,JSM4N60C不仅是一款高性能功率MOSFET,更是国产功率半导体技术升级、品质突围的典型代表。未来,杰盛微将持续深耕功率器件领域,持续迭代产品性能,丰富产品矩阵,为各行业客户提供更高品质、更高性价比的半导体解决方案。
五、产品总结与合作咨询
综合来看,杰盛微JSM4N60C 600V N沟道MOSFET,集600V高耐压、4A大电流、2.1Ω超低导通电阻、12nC低栅极电荷、高速开关、高可靠性等核心优势于一体,完美适配各类中高压高频功率场景,是进口器件替代、设备降本增效、产品品质升级的优质选择。
无论是硬件研发选型、产品方案升级,还是批量采购、样品测试,JSM4N60C都能满足你的核心需求,为终端设备稳定运行保驾护航。
样品申请 & 技术咨询
如需获取JSM4N60C完整规格书、申请免费样品测试,或咨询产品选型、电路适配等技术问题,欢迎通过官方渠道联系我们!
官方网站:www.jsmsemi.com
咨询热线:0755-82762916
企业地址:广东省深圳市龙岗区上木古社区宝来工业区新河路109号1栋
杰盛微始终秉持国产匠心,以硬核器件赋能电子设计,以靠谱品质助力企业发展,期待与各界客户携手共赢!
