在开关电源、有源PFC、工业适配器、小家电电源领域，600V/8A N沟道高压MOSFET是电源工程师高频选型器件。长期以来市场多依赖进口品牌型号供货，供应链波动、交期不稳、成本上浮成为整机厂商痛点。深耕国产功率半导体的杰盛微凭借自研工艺推出JSM8N60C（TO-220封装高压功率MOS，凭借扎实参数、全流程可靠性测试、完善品控体系，成为8N60系列国产化平替标杆产品。今天带大家从产品参数、工艺优势、落地应用、企业实力四大维度，全面拆解这款明星MOS器件。

一、品牌溯源：杰盛微，以自研铸就国产功率半导体硬核实力
深圳市杰盛微半导体是国家级高新技术企业、创新型中小企业，由国家特聘专家+欧美海归博士团队组建研发核心，布局西安半导体产业园研发总部、深圳运营中心，全链路自研功率器件、电源IC、霍尔传感器等上万款产品，覆盖50+主流封装形态，全系列产品通过ISO9001质量管理体系、RoHS、SGS环保认证，满足工业、家电、新能源等多行业合规需求。
公司深耕高压MOS赛道多年，聚焦VDMOS平面工艺迭代，从晶圆设计、版图优化、晶圆代工管控到封装老化测试全链条执行工业级质控标准。JSM8N60C是杰盛微面向通用高压开关场景打造的标杆型号，对标行业经典8N60规格，在静态损耗、开关特性、耐雪崩可靠性三大维度完成本土化优化，打破海外型号垄断，助力下游电源厂商实现元器件国产化替代、优化物料成本与供应链安全。

二、产品硬核参数详解｜JSM8N60C 核心规格全拆解（TO-220 直插封装）

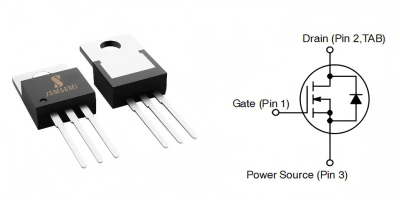

JSM8N60C为N沟道增强型高压MOSFET，额定耐压600V、标称连续电流8A，TO-220标准三引脚封装（1脚G栅极、2脚D漏极、3脚S源极），是220V市电输入类电源的主力开关管，参数分为极限额定值、静态电气、动态开关、内置体二极管四大板块，全部参数依托25℃标准环境实测标定，高温工况参数做降级标注，方便工程师选型核算。
（一）极限额定参数：严苛上限，保障极端工况安全运行
极限参数决定器件安全工作边界，也是电源抗浪涌、雷击尖峰的基础保障：
1. 电压电流规格：漏源击穿耐压600V；壳温25℃连续漏极电流8A，壳温升至100℃高温环境，额定连续电流降至5.1A；脉冲峰值电流32A，可承受短时大电流冲击；栅源驱动耐压±30V，兼容市面绝大多数PWM驱动芯片输出电平，无需额外稳压电路。
2. 雪崩抗冲击能力：出厂100%全检雪崩测试，单次脉冲雪崩能量600mJ，重复雪崩能量15mJ、雪崩额定电流8A；二极管峰值反向恢复4.5V/ns，面对电源开关机、负载突变带来的高压尖峰不易击穿，大幅降低整机返修率。
3. 功耗与温区：25℃环境下最大耗散功率51W，环境超25℃后按0.41W/℃线性降额；器件结温工作区间-55℃~+150℃，存储温度同温区，从北方低温户外设备到南方密闭高温电源仓均可稳定适配。
4. 热阻指标：结到外壳热阻2.44℃/W、结到环境62.5℃/W，加装常规铝制散热片即可满足中大功率散热需求，简化整机散热结构设计。
（二）静态导通/关断特性：低损耗，助力电源提升能效
静态参数直接关联电源待机损耗与满载效率，是适配器、PFC电源省电设计关键：
关断漏电控制：600V电压、0V栅压条件下零栅压漏流≤1μA；125℃高温、480V高压环境漏流≤10μA，极低漏电流减少待机功耗，契合新国标六级能效电源设计；栅极正反向漏电流≤±100nA，避免驱动电路静态耗电。
导通关键指标：栅极开启阈值区间2.0V~4.0V，驱动兼容性强；10V栅压、4A电流满载工况下，导通电阻典型值1.0Ω、最大不超1.2Ω，更低导通电阻减少导通发热；正向跨导典型7S，栅极小幅电压变化即可精准控制漏极电流，电流控制线性度优异。
（三）动态开关特性：低栅荷+小寄生电容，适配高频开关设计
当下开关电源朝着小型化、高频化发展，动态参数决定开关损耗与EMI表现：
1. 极间寄生电容（1MHz测试条件）：输入电容1400pF、输出电容175pF、反向传输电容16pF，低反向传输电容是器件实现高速开关、降低开关振荡的核心优势。
2. 开关时序参数（300V电压、8A电流标准测试）：开通延迟13.5ns、上升时间105ns；关断延迟128ns、下降49ns，开关切换速度优异，适配几十kHz~上百kHz高频开关拓扑。
3. 栅极电荷参数：总栅电荷31nC（栅源电荷6.5nC、栅漏电荷14.7nC），低栅电荷大幅降低驱动芯片负载，减少驱动回路功耗，降低电源EMC整改难度。
（四）内置体二极管性能：集成续流，简化外围电路
JSM8N60C集成高品质内置体二极管，省去外围独立续流二极管，精简BOM成本：连续正向电流8A、脉冲峰值32A；8A额定电流下正向压降≤1.4V；反向恢复时间325ns、恢复电荷2.7μC，在反激电源、DC-DC降压拓扑中可充当续流器件，适配软开关与硬开关两类电路方案。

三、工艺与设计亮点：四大核心优势，拉开同类国产MOS差距
结合杰盛微自研VDMOS制造工艺，JSM8N60C对比市面同规格普通8N60产品，四大差异化优势：
✅ 1. 全批次雪崩筛选，可靠性拉满：全产线100%雪崩破坏性抽检，剔除耐压、耐冲击不良品，解决普通国产MOS易炸管、高温失效通病，适合工业电源、户外设备等严苛场景。
✅ 2. 优化元胞结构，低寄生电容+低栅荷：芯片版图精细化优化，反向传输电容与栅电荷优于同价位竞品，高频工况开关损耗更低，电源满载效率提升0.5%~1.5%。
✅ 3. 宽温特性优化，高低温参数漂移小：击穿电压温漂系数典型0.7V/℃，从-55℃低温到150℃极限结温，导通电阻、阈值电压波动可控，避免低温不开机、高温过载损坏故障。
✅4. TO-220标准化封装，兼容替换：标准TO-220塑封尺寸，引脚定义、安装孔位和国际主流8N60型号完全兼容，工程师可直接pin to pin替代进口料，无需改PCB、重新打板，快速完成国产化替换。

四、落地应用场景｜全行业适配，覆盖多类电源整机
依托600V高压+8A电流+优异开关性能，JSM8N60C落地四大主流应用赛道：
1. 高频开关电源（SMPS）
220V输入开关适配器、工业开关电源、LED大功率驱动电源、打印机/显示器内置电源，反激、正激拓扑原边主控开关首选，从几十瓦小电源到300W以内中功率电源均可使用。
2. 有源功率因数校正（PFC）电路
小家电电源、工控电源PFC升压开关管，低导通损耗助力PFC功率因数提升至0.95以上，满足国内电源3C强制认证要求。
3. 小家电与家电电控
电磁炉主控开关、变频风扇电源、空调辅助电源、充电器逆变模块，宽温特性适配家电高低温频繁启停工况。
4. 小型逆变器与储能配套
车载小功率逆变器、便携式储能电源、太阳能微型逆变模块，耐雪崩特性抵御蓄电池反接、负载短路瞬时冲击。

五、选型小贴士：工程师使用JSM8N60C实操指南
1. 散热设计：满载功率超30W时建议加装≥20×20mm铝散热片，依据热阻参数核算散热面积，避免长期高温加速器件老化；
2. 驱动电路：优先采用10V栅极驱动电压，可实现最优导通电阻，驱动电阻推荐20~30Ω（标准测试阻值25Ω），有效抑制开关尖峰振荡；
3. 电压余量预留：220VAC整流母线约310V，选型预留1.5倍以上耐压余量，600V额定耐压完美适配，杜绝电网浪涌击穿MOS；
4. 并联扩容：大功率设计如需扩流，两只及以上JSM8N60C并联使用，优先筛选同批次参数一致性物料，保障均衡分流。

六、国产化浪潮下，杰盛微 JSM8N60C 的行业价值
近些年全球半导体供应链波动，进口功率MOS交期拉长、价格持续上涨，电源厂商降本+供应链自主可控成为刚需。杰盛微JSM8N60C凭借参数对标进口、价格更优、现货交付、本土技术服务四大优势，成为国内数千家电源厂商国产化替代优选方案。
从家用消费电源到工业控制设备，国产功率器件正在逐步实现从“替代可用”到“性能超越”的跨越。杰盛微持续依托海归研发团队技术沉淀，不断迭代高压MOS、电源IC产品线，除JSM8N60C外，同步布局6N60、10N60、20N60等全系列高压MOS型号，覆盖600V-900V、3A-30A全电流段，一站式满足电源工程师全档位MOS选型需求。
