一、品牌与产品定位：专注功率半导体，打造高性价比高压 MOSFET

本次主推的JSM2N65C，是一款专为高频高压开关场景量身打造的 N 沟道增强型 MOSFET，额定耐压 650V、连续漏极电流 2.0A，属于中小功率高压 MOS 管范畴。器件定位清晰，主要面向传统高频开关电源、有源功率因数校正（APFC）两大核心应用，同时兼容各类高压小电流切换电路。相较于同规格竞品，JSM2N65C 在开关速度、极间电容、雪崩耐受能力上完成优化，兼顾性能与成本，无论是量产商用设备，还是研发测试样机，都具备极强的适配优势。

二、核心硬件参数：硬核规格，筑牢电路运行基础
一款功率 MOSFET 的综合实力，首先体现在基础额定参数与电气指标上。JSM2N65C 以 25℃壳温为标准测试环境，各项参数标注清晰、规格严谨，为电路设计提供精准参考。
（一）基础额定参数
作为高压 N 沟道 MOSFET，其核心极限参数决定了器件的安全工作边界，也是电路选型的第一依据。该器件漏源击穿电压（BVDSS）高达 650V，可稳定工作在 500V 以内的高压电路中，完美适配市电整流后的高压母线场景，有效规避电压尖峰带来的击穿风险。连续漏极额定电流为 2.0A，可满足中小功率电源的电流传输需求。
在导通性能上，当栅源电压 VGS=10V 时，器件典型导通电阻 RDS (on)=4.2Ω。适中的导通电阻能够有效降低器件导通阶段的功率损耗，减少发热，从根源上提升电源整机的转换效率。同时器件标注了完整的极限参数，包含雪崩电流、雪崩能量、工作结温、存储温度等关键指标，并且所有器件均经过100% 雪崩测试，即便电路出现瞬时电压冲击、负载突变等异常工况，也能保持稳定，大幅提升设备抗故障能力。
（二）引脚与封装设计：TO-220 经典封装，安装散热双无忧

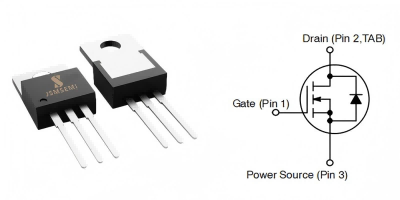

JSM2N65C 采用电子行业通用的TO-220 直插封装，这也是中大功率分立器件的主流封装形式，具备结构坚固、散热优良、安装便捷、通用性强等多重优势。器件三引脚定义标准化：1 脚为栅极（G）、2 脚为漏极（D）、3 脚为源极（S），引脚布局符合行业通用规范，工程师无需额外适配，可直接沿用传统 PCB 布局方案，降低设计改造成本。
TO-220 封装自带金属散热基底，支持外接散热片强化散热，完美解决功率器件工作发热的痛点。手册中详细标注了封装全套机械尺寸（单位：mm），区分 A 型、B 型两种结构，对本体长度、宽度、厚度、引脚间距、圆角、倾角等尺寸均标注最大 / 最小值，精度严苛。无论是批量 PCB 量产、外壳结构设计，还是手工焊接调试，都能精准匹配，兼顾工业化生产与实验室研发场景。直插式封装抗机械震动能力强，在工业设备、壁挂式电源等工况复杂的设备中，长期运行不易出现虚焊、脱焊问题。

三、核心产品优势：五大特性，直击高频电路设计痛点
针对高频开关电源、PFC 电路普遍存在的开关损耗大、电压波动敏感、驱动复杂、散热压力大等行业难题，杰盛微在 JSM2N65C 的芯片结构与工艺上进行针对性优化，赋予产品五大核心亮点，全面适配高频工作环境。
1. 低栅极电荷 + 低反向传输电容，实现极速开关
在高频电路中，栅极电荷与极间电容是影响开关速度、决定开关损耗的核心指标。JSM2N65C 优化芯片元胞设计，实现低栅极电荷、低反向传输电容（Crss） 两大特性，其中反向传输电容典型值仅 5pF，输出电容 Coss 典型值 40pF。更低的电容意味着器件在高频通断过程中，充放电速度更快，开关延迟大幅缩短，有效降低开关损耗，让电源在高频工况下依然保持高效率。同时，低栅极电荷可降低前端驱动电路的负载压力，简化驱动电路设计，减少外围元器件数量，进一步压缩电源整机体积与物料成本。
2. 优异的 dv/dt 耐受能力，抗干扰性能拉满
高压开关电路在器件通断瞬间，极易产生剧烈的电压变化（dv/dt），过高的电压变化率容易导致器件误导通、电路震荡，甚至引发设备故障。JSM2N65C 经过工艺优化，dv/dt 耐受能力显著提升，能够有效抑制开关瞬间的电压尖峰与震荡，提升电路运行稳定性。在有源功率因数校正电路中，这一特性尤为重要，可保障功率因数校正效果稳定，避免谐波干扰，让设备符合电磁兼容相关标准。
3. 全检雪崩能力，可靠性经得起考验
雪崩击穿是高压 MOSFET 最常见的失效原因之一，当电路出现浪涌电压、负载短路等异常时，器件会进入雪崩状态。JSM2N65C 出厂前100% 完成雪崩测试，明确标注雪崩电流、雪崩能量等极限参数，具备较强的瞬时能量承受能力。在市电波动、负载频繁切换的复杂工况下，器件不会因瞬时高压冲击损坏，有效延长设备整体使用寿命，特别适合家用适配器、工业电源等长时间连续工作的设备。
4. 完善的体二极管特性，简化外围电路
该器件集成高性能漏源体二极管，体二极管正向电压典型值为 1.4V，同时标注了连续正向电流、脉冲正向电流、反向恢复时间、反向恢复电荷等完整参数。在桥式电路、续流电路等应用场景中，集成体二极管可替代外置续流二极管，简化外围电路布局，降低物料成本。其可控的反向恢复特性，也能减少二极管反向恢复带来的损耗与干扰，配合主开关管协同工作，提升电路整体性能。
5. 宽泛的温度适应性，高低温工况稳定输出
功率器件的性能极易受温度影响，尤其是工业设备、户外电源，需要面对 - 50℃至 150℃的宽温环境。JSM2N65C 提供了完整的温度特性曲线，清晰展示击穿电压、导通电阻、漏极电流随温度的变化规律。数据表明，在 - 75℃~150℃的宽温区间内，器件核心参数波动较小，导通电阻、耐压值变化平缓，不会因温度升高出现性能骤降。同时器件最大工作结温、存储温度范围宽泛，无论是夏季高温密闭设备，还是冬季低温户外设备，都能稳定工作。

四、典型应用场景：精准适配两大主流电路，覆盖多行业
依托 650V 高耐压、2A 额定电流、高频低损耗的综合优势，JSM2N65C 的应用场景定位明确，重点服务两大核心电路，辐射多个下游行业，是中小功率高压电路的通用型器件。
1. 高频开关模式电源
这是 JSM2N65C 最核心的应用领域。传统开关电源依靠 MOSFET 实现电能的高频转换，而该器件的低开关损耗、快开关速度特性，能够有效提升电源转换效率，降低整机发热。可广泛应用于中小功率电源适配器、充电器、工控开关电源、LED 高压驱动电源、服务器辅助电源等产品。在这类设备中，JSM2N65C 作为主功率开关管，稳定完成高压直流的斩波转换，凭借 TO-220 封装的散热优势，保障电源长时间满载运行不过热。
2. 有源功率因数校正（APFC）电路
有源功率因数校正电路是电力电子设备的标配模块，作用是优化电网电流波形、降低谐波污染、提升电能利用率，广泛用于大功率家电、工业电源、充电桩等设备。APFC 电路属于典型高压高频电路，对 MOSFET 的耐压、开关速度、dv/dt 抗扰能力要求极高。JSM2N65C 650V 的耐压等级、优异的电压变化率耐受能力，完美匹配 APFC 电路的工作需求，可作为 PFC 主开关管使用，助力设备实现高功率因数，满足行业能效标准。
除此之外，该器件还可延伸应用于高压小电流逆变器、继电器替代开关、高压负载切换电路等场景，凭借通用的引脚与封装，实现一管多用，方便企业统一物料选型与库存管理。

五、电气特性与测试曲线：可视化数据，助力工程师精准设计
为方便电路工程师进行参数仿真、热设计与工况评估，JSM2N65C 的配套手册提供了全套电气特性参数与实测特性曲线，数据详实、参考性极强。
在静态电气参数方面，除前文提到的导通电阻、阈值电压外，手册明确标注零栅压漏电流（微安级），说明器件在关断状态下漏电流极小，静态损耗低，待机功耗可控；栅极漏电流参数严格管控，保障驱动电路安全。动态参数涵盖开通 / 关断延迟时间、下降时间、各类栅极电荷等开关特性，所有动态参数均在 VDD=325V、ID=2.0A 的标准工况下测试，贴合实际应用场景，为开关时序设计提供精准依据。
配套的特性曲线更是电路设计的 “得力助手”：包含不同温度下的转移特性曲线、导通电阻随电流 / 温度变化曲线、极间电容曲线、安全工作区（SOA）曲线、最大漏极电流与壳温关系曲线等。其中安全工作区曲线划分了 100μs~100ms 不同脉冲宽度的工作边界，帮助工程师规避过载、脉冲冲击等风险；导通电阻温度曲线，可指导散热片选型与热冗余设计，确保器件在满载、高温环境下始终工作在安全区间。
同时手册附带详细测试备注，明确脉冲测试宽度、占空比、测试电路参数、电感、栅极电阻等条件，保证参数的真实性与可复现性，无论是前期方案设计，还是后期产品可靠性验证，都具备权威参考价值。

六、选型总结与品牌服务
综合来看，杰盛微JSM2N65C是一款性能均衡、可靠性高、通用性强、性价比突出的 650V/2A N 沟道高压 MOSFET。它没有极端的参数偏向，而是针对中小功率高频高压电路做全面优化：650V 高耐压适配市电高压母线，低栅荷、低电容适配高频开关场景，优秀的 dv/dt 能力与 100% 雪崩测试保障长期运行可靠性，经典 TO-220 封装兼顾安装、散热与量产需求。
对于电源适配器、工控电源、APFC 电路、高压 LED 驱动等中小功率高压设备厂商而言，JSM2N65C 是替代同规格进口、国产 MOS 管的优质选择，既能保证产品性能与稳定性，又能有效控制物料成本，提升产品市场竞争力。
