JSM5N04 40V N 沟道 MOSFET
发布日期：2026/7/22 10:00:00
快充适配器、移动电源、小型电机驱动、便携数码设备…… 我们身边每一台小型电子产品内部，都藏着一颗负责电能通断、转换的核心器件 —— 功率 MOSFET。 当下消费电子持续朝着轻薄化、高效率、低成本方向迭代，SOT-23 微型贴片封装凭借极小 PCB 占用面积，成为中小功率电源设计的主流选择。但市面上同规格器件普遍存在导通内阻偏高、开关损耗大、高温载流能力不足等痛点，制约终端产品能效与使用寿命。
深耕功率半导体领域的杰盛微（JSMSEMI），依托自研高密度沟槽 Trench 工艺，重磅推出JSM5N04 40V N 沟道 MOSFET，以 40V 耐压、5A 常温持续电流、超低导通电阻、极速开关特性，搭配标准 SOT-23 封装，一站式解决中小功率电源设计的发热、效率、体积三大难题，为广大硬件工程师、电源厂商提供高可靠、高性价比的国产化替代方案。
一、工艺底层优势：先进沟槽技术，奠定器件性能根基
想要实现小封装承载大电流，核心在于晶圆工艺设计。杰盛微 JSM5N04 摒弃传统平面 MOS 结构，采用新一代高密度 Trench 沟槽工艺，从芯片底层优化载流通道布局，实现导通电阻与栅极电荷双向平衡，打破传统器件 “低内阻必高栅荷、快开关必高损耗” 的技术矛盾。
1.超高单元密度沟槽结构：芯片内部导电通道数量大幅提升，同等芯片面积下，电流导通路径更宽，直接压低$$R_{DS(on)$$导通内阻，满载工作发热显著降低；
2.轻量化栅极结构：优化栅极氧化层与沟槽深度，大幅削减栅极总电荷$$Q_$$，驱动芯片负载更小，高频开关场景损耗更低；
3.绿色环保制程：全流程无卤工艺生产，符合全球 RoHS 环保标准，适配出口类数码、家电产品合规需求；
4.封装散热优化设计：SOT-23 封装引脚与芯片焊盘一体化设计，提升结到环境导热效率，1.6W 额定功耗满足小型设备长时间稳定运行。
基于这套成熟工艺体系，JSM5N04 同时覆盖静态导通性能、动态开关性能、高温稳定性三大核心需求，兼顾量产成本与整机性能，是国产低压 MOSFET 差异化竞争的优质型号。
二、硬核参数全解析，看懂 JSM5N04 综合实力
（一）极限耐受参数，设备多重安全保障
器件极限参数决定整机容错能力，JSM5N04 拥有充足电压、电流、温度裕量，适配电压波动、瞬时大脉冲等复杂工况：
1.漏源耐压$$V_{DS}=40$$：适配 24V、12V 锂电、低压适配器等 40V 以内电压系统，杜绝电压尖峰击穿风险；
2.栅源耐压 ±20V：兼容 5V 逻辑驱动、10V 电源驱动电路，无需额外栅极稳压保护电路；
3.常温 25℃连续漏极电流$$I_D=5$$，瞬时脉冲峰值电流 20A：满足设备启动、瞬间负载突变工况；
4.工作结温区间 - 55℃~+150℃：严寒户外设备、密闭高温充电宝内部均可稳定工作；
5.结到环境热阻$$R_{θJA}=78℃/$$：SOT-23 小封装里散热表现优异，长时间满载温升可控。
高温衰减特性清晰可控：环境温度 100℃时，持续载流能力仍可达 3A，150℃极限温度下电流平缓衰减，工程师可依据温度曲线精准做散热裕量设计，规避高温失效隐患。
（二）静态导通特性：低内阻 = 低发热、高效率
导通电阻$$R_{DS(on)$$是电源 MOS 最核心指标，直接决定整机损耗与温升，JSM5N04 双驱动电压下均实现超低内阻：
1.$$V_{GS}=10V、I_D=4$$工况：最大导通电阻仅 40mΩ，大电流导通损耗极低；
2.$$V_{GS}=4.5V、I_D=3$$工况：最大导通电阻 60mΩ，适配 MCU 3.3V/5V 低压逻辑直驱，无需升压驱动电路；
从特性曲线可以直观看到，全电流区间导通电阻曲线平缓，电流升高内阻无明显飙升，满载、轻载全工况维持高效，对比同封装竞品，同等负载下整机温升可降低 10~18℃，有效延长锂电池、电容等周边元器件寿命。
（三）动态开关特性，适配高频 DC-DC 电源
当下快充、小型降压电源开关频率普遍提升至数百 kHz，栅极电荷、开关延时直接影响电源能效与 EMI 调试难度，JSM5N04 动态参数表现亮眼：
1.总栅电荷$$Q_g=11n$$，栅源电荷$$Q_{gs}=2n$$、栅漏电荷$$Q_{gd}=2.5n$$，极低栅荷大幅降低驱动 IC 功耗；
2.开关速度优异：开通延迟 10ns、上升时间 8ns，关断延迟 29ns、下降时间 12ns，开关切换迅速，减少交叠损耗；
3.寄生电容可控：输入电容$$C_{iss}=435p$$、输出电容$$C_{oss}=58p$$、反向电容$$C_{rss}=35p$$，米勒效应弱，高频 EMI 调试难度更低，缩短产品研发周期。
（四）集成高性能体二极管，简化外围电路
芯片内部集成原生源漏续流二极管，无需额外并联外置二极管，简化 BOM 清单、缩小 PCB 面积：
5A 电流下正向压降仅 1.2V，续流损耗低；
反向恢复时间$$T_{rr}=20n$$、恢复电荷$$Q_{rr}=11n$$，超快反向恢复，感性负载无反向尖峰干扰； 连续源电流 5A、脉冲电流 20A，电机、电感负载续流场景稳定可靠。
三、全维度特性曲线，为硬件设计提供完整参考
一份完善的数据手册，是工程师电路仿真、热设计、可靠性验证的核心依据。杰盛微为 JSM5N04 配套 11 组标准化特性曲线图，覆盖输出特性、转移特性、温度特性、安全工作区、瞬态热阻抗等全部设计维度：
1.输出特性曲线：展示 1.5V~10V 不同栅压下电流输出能力，快速匹配驱动电压选型；
2.转移特性曲线：对比 25℃/125℃高低温导通能力，用于宽温产品设计；
3.归一化温度曲线：清晰呈现击穿电压、导通电阻随结温变化规律，热仿真有据可依；
4.SOA 安全工作区：区分直流、10μs~100ms 脉冲电流耐受极限，规避瞬时过流烧毁；
5.瞬态热阻抗曲线：适配脉冲负载温升计算，充电宝、电机间断供电场景必备参考。
所有曲线均采用脉冲标准测试（脉宽≤300μs，占空比≤2%），排除测试温升干扰，数据真实贴合终端实际运行工况，大幅降低工程师样机调试反复试错成本。

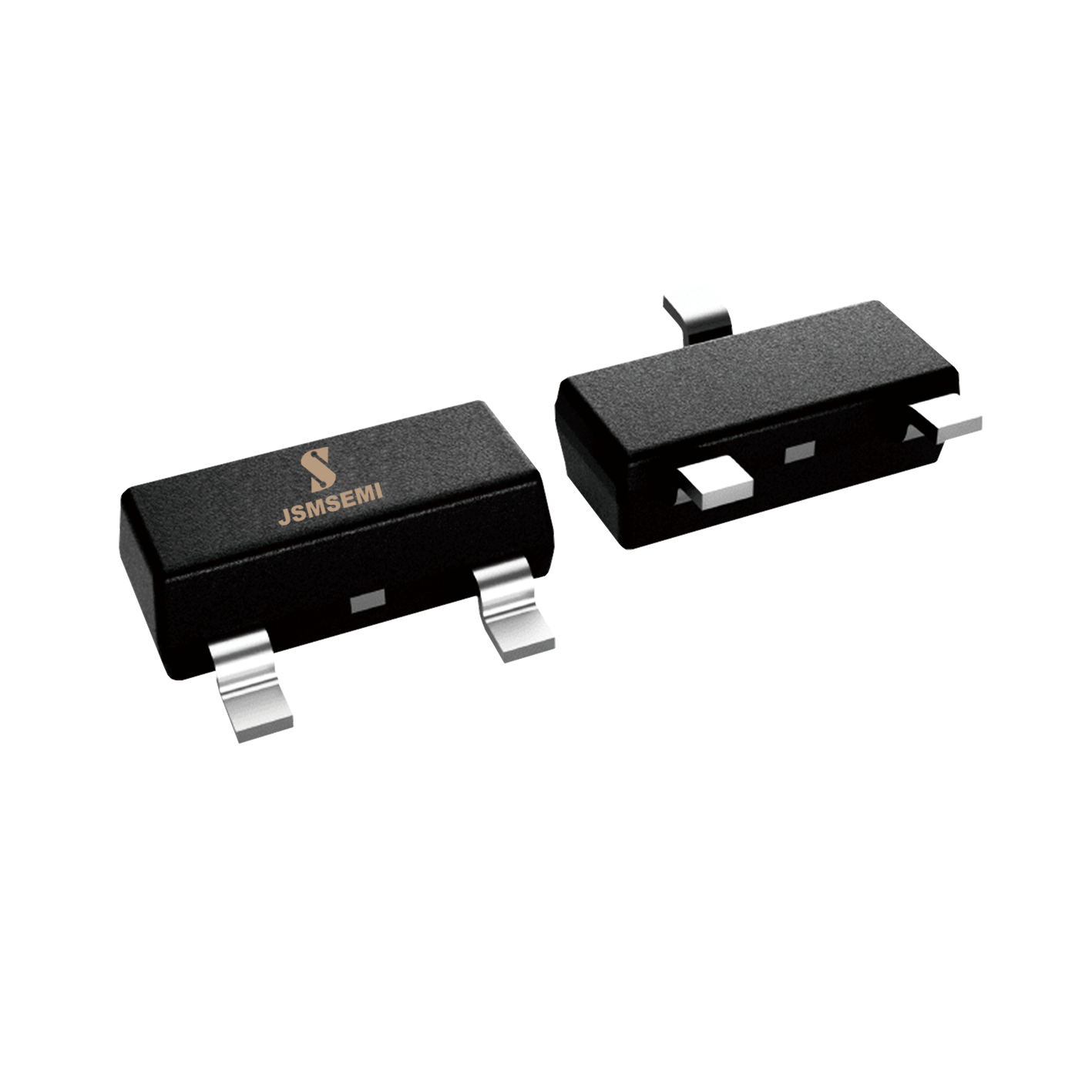

四、标准 SOT-23 封装，兼容通用 PCB，替换零门槛
JSM5N04 采用行业通用SOT-23 贴片封装，标准化毫米级尺寸，完美兼容市面绝大多数中小功率电源 PCB 板，可直接替代同封装进口 MOS 型号，无需重新开模、改板，快速实现国产化替换：
1.封装主体尺寸：长 2.9±0.1mm，宽 1.9±0.1mm，厚度 2.4±0.15mm，极致节省 PCB 空间；
2.标准引脚定义：Pin1 栅极 G、Pin2 漏极 D、Pin3 源极 S，行业通用引脚排布；
3.引脚公差标准化，贴片适配常规 SMT 产线，无特殊贴装要求，量产良率稳定；
4.完整封装图纸配套，包含俯视图、侧视图、剖面视图，硬件 Layout 设计直接参考。
对于存量产品迭代、新项目开发，选用 JSM5N04 无需调整产线与 PCB 设计，兼顾替换便捷性与成本优势，解决进口器件交期长、价格波动大的供应链痛点。
五、多场景精准适配，覆盖主流中小功率电源赛道
依托 40V 耐压、5A 电流、微型封装、高效开关四大核心优势，杰盛微 JSM5N04 可广泛应用于多类消费电子与小型工业电源场景：
1. 移动储能与快充设备
移动电源、30W 以内手机快充适配器、锂电充放电管理开关。低内阻特性降低充电发热，小封装助力充电器迷你化，适配六级能效标准。
2. DC-DC 升降压转换模块
物联网设备、无线耳机、智能手环、监控摄像头内置电源板，4.5V 低压驱动可直接由主控芯片控制，简化外围驱动电路。
3. 小型驱动负载
微型直流电机、LED 灯带恒流驱动、电磁阀开关，集成体二极管可吸收电感反向电动势，省去外置续流二极管。
4. 工业辅助与 IoT 电源
小型 PLC 辅助电源、传感器供电模块、家居智能开关，宽温工作区间适配室内、户外多环境使用。
六、杰盛微：专注国产功率 MOS，提供全链路技术支撑
在功率半导体国产化加速的当下，杰盛微始终聚焦中低压沟槽 MOSFET 研发与量产，坚持以工艺创新、稳定品质、快速技术服务为核心竞争力，为客户提供一站式器件解决方案：
1.自研工艺平台：持续迭代 Trench 沟槽工艺，不断优化导通损耗与开关损耗平衡，同步拓展多电压、多电流规格产品线；
2.全流程品控体系：每一批次产品完成击穿电压、导通电阻、栅电荷、开关时序全参数检测，批量参数离散性低，整机一致性优异；
3.完善配套资料支持：每款型号提供完整 5 页规格书、全套特性曲线、封装图纸、应用参考电路，工程师可直接用于仿真与量产；
4.灵活供应链服务：国产自主供货，交期稳定可控，支持样品免费申领、批量阶梯报价，针对大客户提供参数定制、可靠性联合测试服务；
5.专业技术团队赋能：拥有多年电源器件应用工程师团队，可协助客户完成选型匹配、样机调试、温升优化、EMI 整改等技术支持，解决设计全流程难题。
相较于海外品牌，杰盛微本土服务响应速度更快，供应链不受海外周期、关税波动影响，是中小电源厂商降本增效、供应链自主可控的优选国产 MOS 供应商。
七、总结
从快充头到便携储能，从智能硬件到小型驱动电路，一颗高性能 SOT-23 MOSFET，直接决定终端产品的发热、效率、体积与使用寿命。杰盛微 JSM5N04 凭借 40V/5A 黄金规格、超低导通内阻、极速开关性能、标准化 SOT-23 封装，完美解决当下中小功率电源设计的多重痛点，兼具进口级性能与国产器件的成本、交期优势。
未来杰盛微将持续深耕低压功率器件赛道，持续推出更多高性价比沟槽 MOS 系列型号，覆盖 10V~100V 全电压段，助力更多电子厂商实现元器件国产化替代。
