JSM4884 SOP-8 封装双 N 沟道增强型 MOSFET
发布日期：2026/8/4 9:43:44
在消费电子快充、笔记本多路电源、便携储能、工控传感器供电等产品设计中，多路电源开关方案长期存在PCB 占用面积大、分立器件物料多、导通损耗高、抗浪涌能力弱四大行业痛点。传统采用两颗单路 MOS 分立式设计，不仅增加 BOM 成本与贴片工序，还会拉长布线回路，带来更大开关噪声与发热问题。
深耕功率半导体领域的国产原厂杰盛微（JSMSEMI），依托自研沟槽 MOS 工艺与严苛全流程品控体系，推出JSM4884 SOP-8 封装双 N 沟道增强型 MOSFET，单颗芯片集成两路完全独立的 N 沟道功率 MOS 管，内置体续流二极管，40V/12A 规格搭配毫欧级超低导通内阻，100% UIS 雪崩冲击出厂检测，完美适配各类负载开关场景，实现小型化、高效率、高可靠、低成本的一站式国产化替代方案。
一、原厂硬核实力，筑牢器件品质根基
深圳市杰盛微半导体是国家级高新技术企业，研发团队由海归博士与十余年功率半导体行业专家组建，搭建芯片设计、晶圆工艺管控、封装老化、可靠性测试全链路自主管控体系，全系列产品通过 ISO9001 质量管理体系、SGS RoHS 环保认证，适配海内外消费、工业、新能源终端量产标准。
区别于市场流通贸易厂商，杰盛微具备三大核心服务优势：原厂技术一对一支持、长期稳定现货交付、可根据客户电路需求做参数定制优化。当前国产替代浪潮下，公司低压 MOS 产品线已批量配套笔记本、快充电源、无线充电、便携储能、小型工控设备，经过数十万套整机长期老化验证，性能、一致性可对标国际一线同规格器件，同时有效缓解进口型号交期波动、采购成本上浮难题。
针对低压双路开关细分赛道，杰盛微持续迭代高密度沟槽芯片胞元结构，平衡导通损耗与开关动态损耗，本次推出的 JSM4884，专为多路负载开关场景量身打造，填补中小电流 40V 双路 MOS 高性价比国产空白。
二、JSM4884 核心硬件架构：SOP8 双路集成，布线极简高效

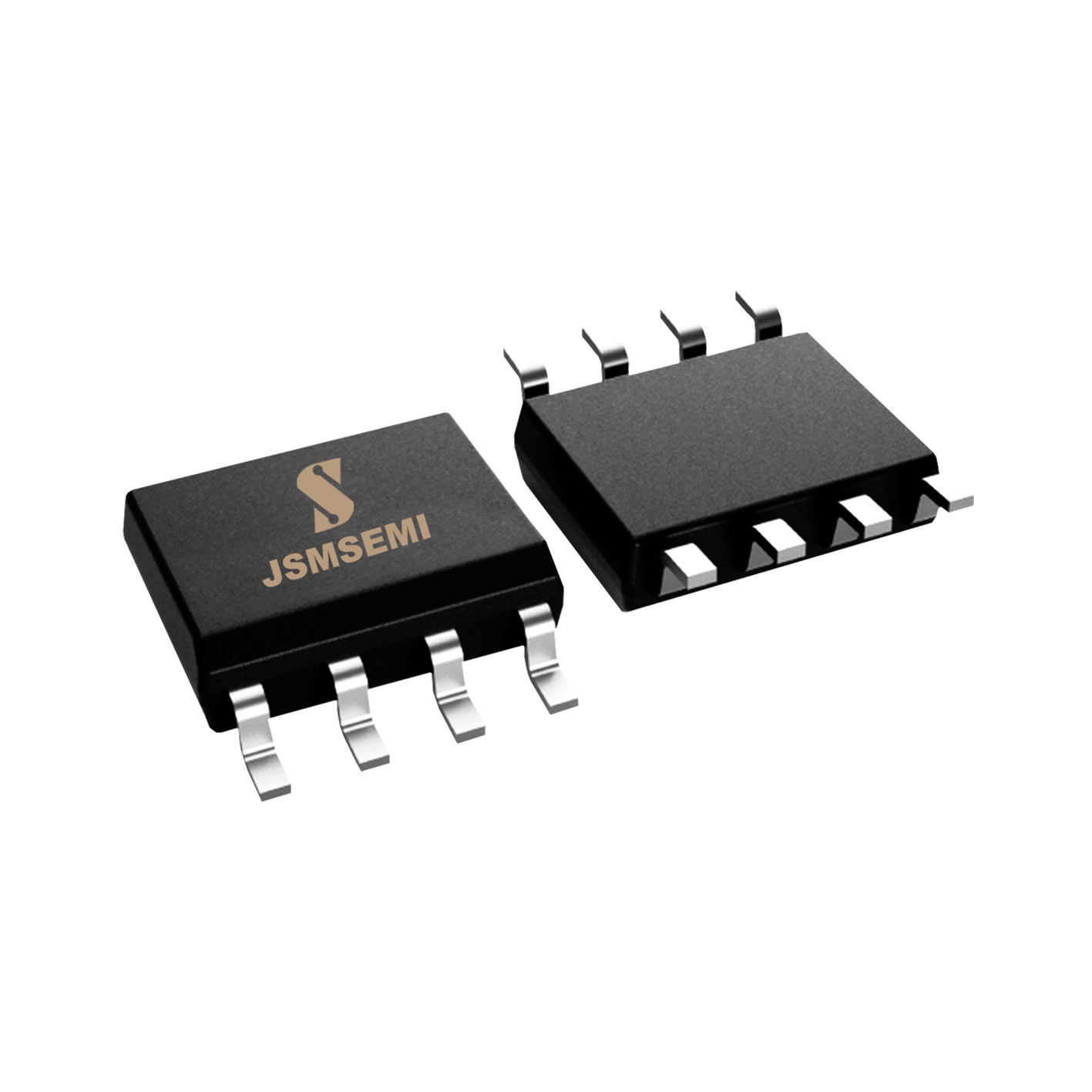

JSM4884 采用行业通用 SOP-8 标准贴片封装，单封装内置两路电气完全隔离的 N 沟道 MOS 管，每一路独立集成体续流二极管，无需额外并联二极管，简化外围电路设计。

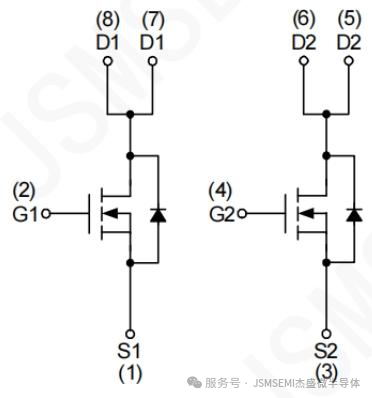

引脚定义清晰，兼容通用替代型号
1.引脚 1（S1）、引脚 2（G1）：第一路 MOS 源极、栅极；7/8 脚短接为 D1 漏极
2.引脚 3（S2）、引脚 4（G2）：第二路 MOS 源极、栅极；5/6 脚短接为 D2 漏极
两路 MOS 互不干扰，工程师可灵活分配两路通道实现双路独立电源通断，相比两颗独立 SOT23 MOS 布局，PCB 占用面积直接缩减 50% 以上，大幅提升整机功率密度，尤其适合轻薄数码、小型适配器、便携传感器等空间受限产品。
三、五大核心性能优势，直击电源设计痛点
1. 40V/12A 大电流规格，宽工况应用余量充足
器件漏源耐压 V_DSS 达 40V，单路持续漏极电流 12A，完全覆盖 USB PD 快充、24V 以内低压工控、锂电池供电设备电压区间。绝对最大结温 150℃，存储温度覆盖 - 55℃~150℃，高低温户外、车载辅助电源等严苛环境均可稳定工作；栅源耐压 ±20V，容错空间大，避免驱动电压尖峰击穿栅极。
2. 超低导通电阻，大幅降低发热与功耗
导通损耗是负载开关温升、整机效率下降的核心来源，损耗计算公式 P=I²×R_DS (ON)，内阻越小，发热越低、能效越高。JSM4884 凭借底层沟槽工艺优化，实现双档位低内阻：
（1）V_GS=10V 标准驱动：R_DS (ON) 最大值仅 8mΩ
（2）V_GS=4.5V 低压逻辑驱动：R_DS (ON) 最大值 10mΩ
如今多数主控芯片仅能输出 4.5V/3.3V 逻辑电平，市面上部分双路 MOS 在 4.5V 驱动下内阻飙升至 20mΩ 以上，大电流工作温升严重；而 JSM4884 在 4.5V 低压驱动仍维持毫欧级低阻，适配 MCU 直接驱动，无需额外栅极升压电路，进一步简化电路、节约物料成本。

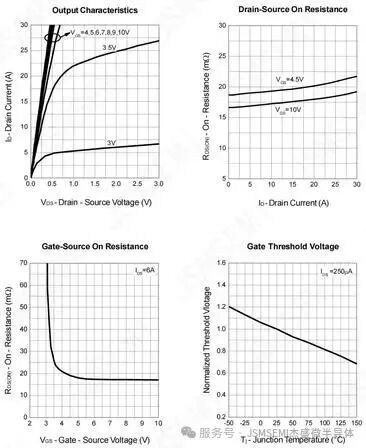

从规格曲线可直观看到，栅极电压超过 4V 后导通电阻趋于稳定，漏极电流变化对内阻影响微弱；仅结温升高会小幅抬升内阻，150℃高温工况下内阻约为常温 25℃的 1.7 倍，温度稳定性优于同价位国产竞品，长时间满载不易过热保护。
3. 优异动态开关特性，降低高频开关损耗
快充、DC-DC 电源多工作在高频切换状态，栅极电荷、二极管反向恢复参数直接决定开关损耗与 EMI 表现：
栅极电荷参数：V_DS=20V、I_DS=6A 工况下，Qgs=3.24nC、Qgd=2.75nC，总栅电荷数值低，驱动芯片负载小，开关延时短，高频工作发热更低；栅电荷曲线米勒平台区间清晰，方便工程师精准计算开关上升、下降延时。
体二极管反向恢复：反向恢复时间 trr 典型 13ns，反向恢复电荷 Qrr 仅 8.7nC，软恢复特性优秀，开关瞬间电压震荡小，无需复杂 RC 吸收电路抑制 EMI 干扰，简化 EMC 整改流程。
极间电容可控：1MHz 测试频率下，输入电容 Ciss、输出电容 Coss 数值适中，高速切换时容性损耗更低，适配 1MHz 以内高频 DC-DC 同步降压电路。
4. 100% UIS 雪崩全检，抗浪涌可靠性拉满
电源设备上电、插拔瞬间极易产生电压尖峰、感性反向电动势，普通 MOS 无雪崩耐受能力，极易瞬间击穿报废。杰盛微对每一颗 JSM4884 执行100% UIS 单脉冲雪崩 + 电阻冲击出厂测试，每通道独立验证抗浪涌能力，面对插拔浪涌、电压波动、感性负载反向冲击具备极强容错能力，大幅降低终端产品返修率，适配工业、车载辅助电源等高可靠要求场景。

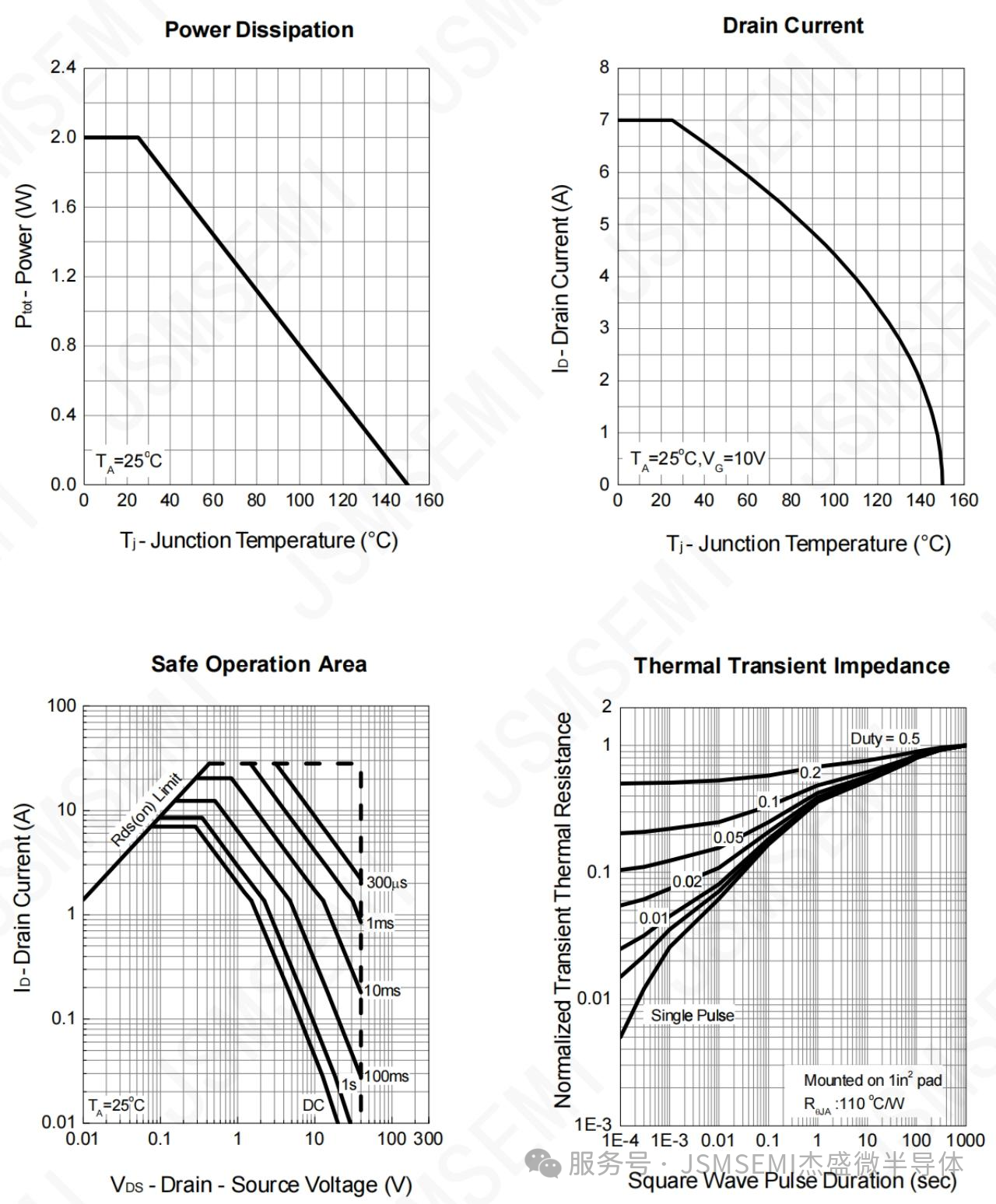

同时器件提供完整安全工作区（SOA）曲线，区分直流、300μs/1ms/10ms 脉冲工作区间，脉冲时间越短，允许承载功率越高，工程师可根据峰值电流参数快速判断器件安全余量，规避过载烧毁风险。
5. 内置独立体二极管，一站式简化外围电路
两路 MOS 各自集成反向续流体二极管，I_S 连续正向电流 2A，常温下正向压降典型 0.75V，感性负载（电机、电感、线圈）工作时，可直接依靠内置二极管释放反向能量，无需额外贴片肖特基二极管，减少一颗元器件，降低贴片工序与 BOM 成本，缩小 PCB 布板空间。高低温二极管输出曲线清晰，高温下正向电流同步提升，适配宽温环境感性负载控制。
四、多场景落地应用，覆盖全品类低压电源需求
依托 40V 耐压、12A 大电流、双路集成、低内阻、高可靠五大核心优势，JSM4884 可全面覆盖以下主流赛道，实现进口型号直接 pin to pin 替代：
1.消费电子快充领域：手机有线快充、无线充、多口车充双路电源切换，两路通道分别管控输入、输出通路，低内阻降低充电发热，提升充电转换效率；
2.笔记本 / 平板多路供电：主板外设、硬盘、屏幕背光独立负载开关，单颗器件管控两路供电，精简电源管理电路；
3.便携储能 / 移动电源：多路输出端口通断控制、电池保护次级开关，UIS 雪崩测试保障插拔安全；
4.小型 DC-DC 同步降压电源：同步整流高低侧双路 MOS 集成方案，适配智能家居、物联网模组供电；
5.工控与传感器设备：24V 以内低压控制器、散热风扇、小型电机低侧驱动，宽温特性适配户外设备；
6.小家电电源模块：加湿器、电动工具、LED 灯带多路电源开关，降低整机温升，延长设备使用寿命。
五、选型设计关键参考，工程师避坑指南
结合 JSM4884 完整规格曲线，分享三点硬件设计实用建议：
1.驱动电压选型：若主控仅能输出 3.3V 逻辑电平，建议增加简易升压电路至 4.5V，充分发挥器件低内阻优势，避免 3V 栅压下内阻大幅上升导致发热；
2.散热布局设计：25℃环境下单颗器件最大耗散功率 2W，结温超过 25℃后功率线性降额，PCB 设计时 MOS 下方预留大面积铜皮散热，高电流工况可增加开窗镀锡强化导热；
3.峰值电流校核：瞬时大电流脉冲场景，参考 SOA 安全工作区曲线，区分直流与脉冲工况预留 20% 以上电流余量，杜绝长期过载加速器件老化。
所有静态电气参数均采用脉宽＜300μs、占空比≤2% 脉冲测试，规避器件自热带来参数失真，动态参数通过设计仿真保证，搭配完整温循、老化、冲击可靠性测试报告，支持客户整机认证送检。
六、国产替代新选择，杰盛微持续赋能电源产业升级
当前功率半导体供应链自主可控已成行业共识，进口 MOS 型号交期拉长、采购成本持续上涨，给中小电源厂商带来巨大成本与交付压力。杰盛微 JSM4884 作为对标海外经典双路 MOS 的国产化平替方案，实现三大价值升级：
1.成本优化：单颗替代两颗分立 MOS，减少元器件采购、仓储、贴片综合成本；原厂直供无中间商溢价，批量订单价格优势显著；
2.交付稳定：自有封装产线配套，常备现货库存，支持小批量试样、大批量稳定供货，不受海外供应链波动影响；
3.技术配套：提供完整规格书、仿真模型、应用电路参考，硬件工程师可对接原厂 FAE 一对一电路调试、可靠性问题排查，快速完成产品落地。
未来杰盛微将持续深耕 20V~100V 低压沟槽 MOS 赛道，迭代更多单 / 双 / 四路集成开关器件，覆盖负载开关、同步整流、电机驱动全场景，为消费电子、新能源、工控行业提供高可靠、高性能、高性价比的国产功率器件解决方案。
