JSM4826 60V N 沟道增强型功率 MOSFET
发布日期：2026/8/6 10:16:00
在消费电子、便携设备电源管理赛道，双通道 SOP-8 MOS 管一直是硬件工程师常备核心器件。过往行业普遍选用 AO4826 作为笔记本、锂电池设备的负载开关、DC-DC 转换核心，然而海外物料交期波动、成本上浮、供货不稳定等问题，长期困扰电子研发与采购团队。
为解决行业国产化替代刚需，深圳市杰盛微半导体（JSMSEMI） 基于自主高密度沟槽工艺，推出全新双通道功率 MOS 器件 ——JSM4826。该型号实现与 AO4826 全参数、全封装、全引脚兼容，做到零改板、无缝替换，兼顾更低导通损耗、更宽温稳定工作、环保合规等多重优势，是低压电池供电电路、便携数码电源方案的国产平替最优解。
本文将从产品工艺、核心电气参数、引脚与封装、性能曲线、应用场景、国产替代优势六大维度，全面拆解杰盛微 JSM4826，为硬件选型提供完整参考。
一、杰盛微 JSM4826 产品基础定位与核心工艺
JSM4826 是一款60V 双通道独立 N 沟道增强型功率 MOSFET，采用杰盛微自研高单元密度先进沟槽半导体工艺制造，工艺核心优化目标为极致降低导通电阻 RDS (ON)，在中小电流开关场景实现更低发热、更高电能转换效率。

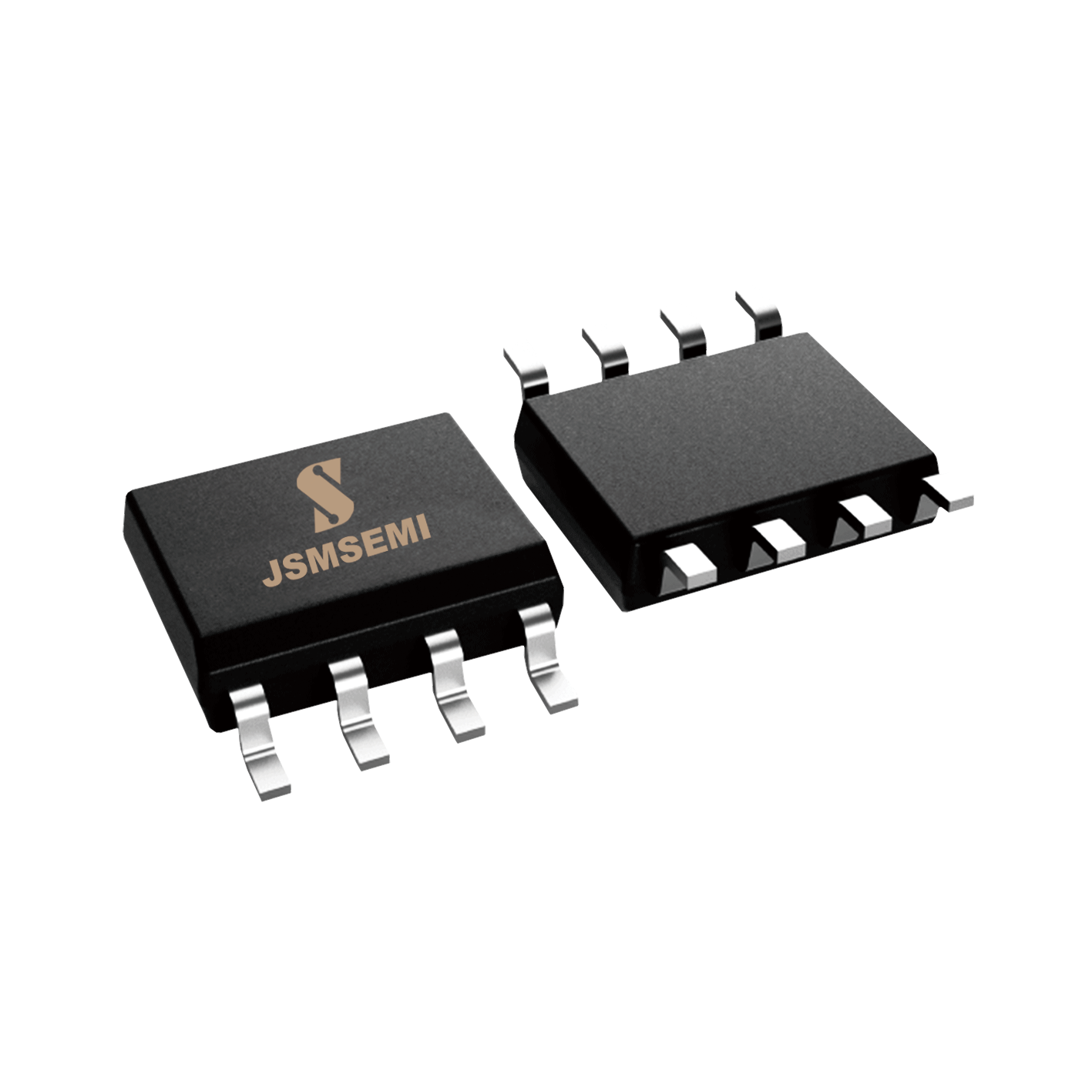

器件采用标准 SOP-8 贴片封装，单颗芯片集成两路完全独立的 N 沟道 MOS 管，每一组 MOS 内部集成寄生续流体二极管，两路通道电气互不干扰，工程师可单路独立使用，也可两路并联扩容电流负载，设计灵活性拉满。
产品研发精准对标 AO4826 原始规格书，引脚定义、极限电气参数、开关特性、PCB 封装焊盘尺寸 1:1 对齐，现有使用 AO4826 的量产项目无需调整原理图、PCB 版图，直接替换物料即可投产，大幅节省改板、重新验证的时间与研发成本。
同时 JSM4826 全流程生产符合 RoHS 环保标准，无铅无有害重金属，适配出口类数码、锂电设备的环保认证要求，满足海内外市场准入规范。
核心产品亮点前置
1.Pin to pin 完全对标 AO4826，零改板无缝国产替代；
2.60V 耐压、8A 连续漏极电流，低压大电流承载能力突出；
3.超低导通电阻：VGS=10V 典型 24mΩ，VGS=4.5V 典型 32mΩ；
4.双通道独立 MOS 集成，单颗器件替代两颗单通道 MOS，节省 PCB 空间；
5.-55℃~150℃超宽温工作区间，高低温工况性能稳定；
6.内置体二极管，可直接作为续流回路使用，简化外围电路；
7.国产原厂稳定供货，交期可控，批量采购成本优势显著。
二、引脚定义与内部等效电路，和 AO4826 完全一致
1. SOP-8 顶视引脚排布（丝印圆点为定位标记）
左侧引脚从上至下：S2、G2、S1、G1 右侧引脚从上至下：D2、D2、D1、D1
（1）通道 1：栅极 G1、源极 S1、漏极 D1（右侧 D1 引脚并联引出，降低线路阻抗）
（2）通道 2：栅极 G2、源极 S2、漏极 D2（右侧 D2 引脚并联引出）
两路 MOS 物理隔离，无内部电气连接，互不串扰，适合双路独立负载开关、同步降压上下桥驱动等电路设计。
2. 内部等效结构
每一路 N 沟道 MOS 源极、漏极之间反向并联寄生体二极管，在开关电源、电机驱动感性负载电路中，可省去额外续流二极管，精简 BOM 清单，压缩整机物料成本。封装引脚排布、内部管芯布局与 AO4826 完全匹配，焊接、散热性能无差异。
三、极限电气参数对照表，JSM4826 对标 AO4826 规格无缩水

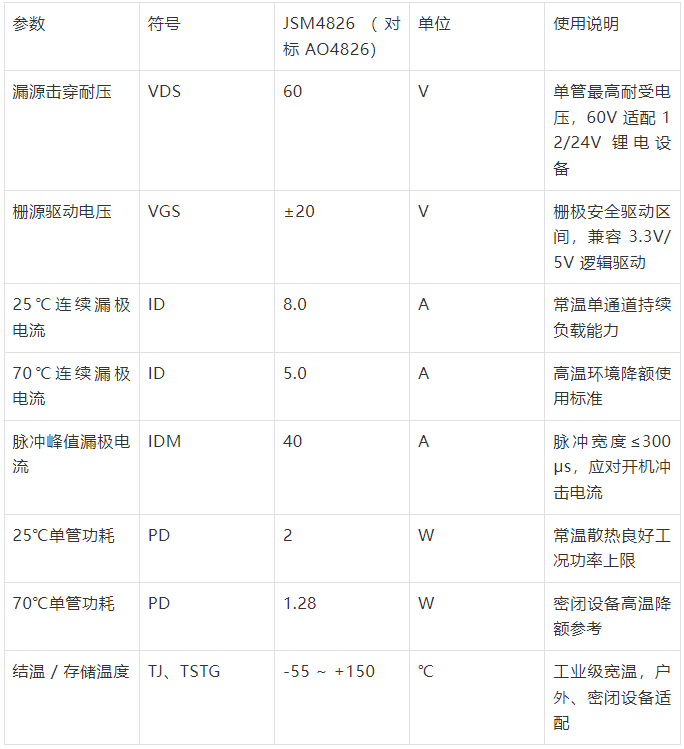

绝对最大额定值（环境温度 TA=25℃，超过限值将永久损坏器件）
关键直流电气特性（25℃标准测试环境）
1.导通电阻 RDS (ON)（核心能效指标）
（1）VGS=10V、ID=8A：典型值 24mΩ，大电流下损耗极低；
（2）VGS=4.5V、ID=5A：典型值 32mΩ，最大值 45mΩ； 低压驱动场景下导通阻抗控制优异，适配单片机 3.3V/5V 驱动电路，无需额外栅极升压电路。
2.漏源击穿电压 V (BR) DSS：VGS=0V、ID=250μA 时最小值 60V，耐压余量充足，避免电压尖峰击穿；
3.栅极阈值电压 VGS (th)：1.0V~3.0V，低开启电压，微弱控制信号即可导通 MOS，降低待机功耗；
4.栅极电荷、输入 / 输出 / 反向传输电容参数与 AO4826 对齐，开关速度、高频损耗表现一致，原有驱动电路无需修改；
5.开关上升 / 下降时间控制在纳秒级，适配百 kHz 高频 DC-DC 转换电路，开关损耗可控。
四、全维度特性曲线解析，高低温工况性能稳定
杰盛微 JSM4826 沿用成熟沟槽工艺，各项电气随工况变化曲线与 AO4826 高度重合，硬件工程师可沿用原有调试参数，无需重新做温度、负载可靠性验证：
1.输出特性（ID-VDS 曲线）栅极驱动电压 VGS 越高，同等 VDS 下可承载电流越大；VGS≥6V 后导通性能大幅提升，VGS=2V 仅小电流导通，完美适配高低两种驱动电压方案。
2.转移特性（ID-VGS 曲线）结温越高，同等栅压下导通电流越大；低温 - 55℃环境电流小幅下降，设计时预留电流余量即可稳定工作，适合低温户外便携设备。
3.极间电容特性输入电容 Ciss 数值最高，随 VDS 升高轻微衰减；Coss、Crss 随漏源电压提升快速降低，高频开关下米勒效应弱，不易出现波形畸变、发热超标问题。
4.导通电阻温度特性器件结温上升，归一化 RDS (ON) 线性缓慢上涨，温升带来的损耗增量可控，密闭笔记本、充电仓等狭小空间散热设计可沿用原有方案。
5.阈值电压温漂特性温度升高，栅极开启电压小幅下降，高温环境不易出现导通不完全、压降过大故障；低温阈值抬升，不会出现误导通漏电问题。
6.体二极管正向伏安特性内置寄生二极管正向导通压降曲线标准，可独立承担续流功能，降低外围器件数量。
五、SOP-8 封装机械尺寸与标准 PCB 焊盘，兼容原有生产工艺

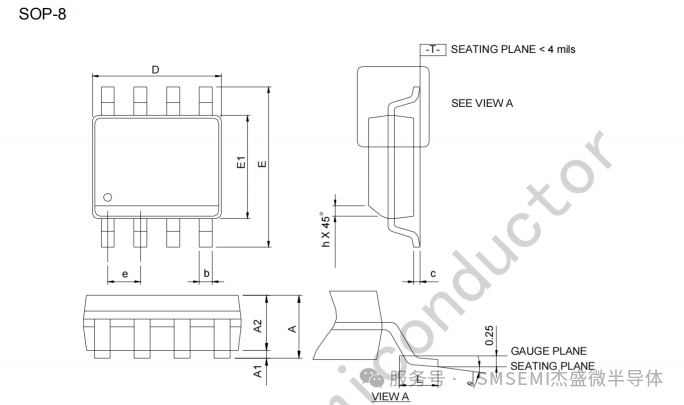

1. 封装尺寸规范
JSM4826 采用通用 SOP-8 贴片封装，提供毫米、英寸双单位公差尺寸，包含塑封长宽、引脚厚度、引脚间距、贴装基准平面公差、引脚折弯角度 0°~8°，完全匹配现有 SMT 贴片产线，无需调整钢网、吸嘴、回流焊温度曲线。塑封贴合平面公差小于 4 密耳，贴片不易虚焊、偏移，量产良率稳定。
2. 推荐 PCB 焊盘版图（单位 mm）
标准 SOP8 通用焊盘设计，引脚中心间距 1.27mm，上下两组焊盘总高度 5.74mm，横向焊盘宽度 0.635mm，单边焊盘延伸余量 0.8mm。所有尺寸与 AO4826 封装规格统一，旧项目 PCB 无需改版，直接贴片生产，大幅缩短国产化替换周期。
六、杰盛微 JSM4826 主流应用场景，覆盖 AO4826 全部使用领域
基于 60V 耐压、双通道集成、低导通电阻、宽温稳定四大核心优势，JSM4826 可全面承接 AO4826 原有所有设计场景，核心应用分为四大板块：
1. 笔记本电脑电源管理
笔记本多路电压转换、电池充放电开关、主板负载控制、背光驱动电路，双通道 MOS 可分别负责高低侧同步整流，单颗器件替代两颗单通道 MOS，缩小电源板面积。
2. 锂电池便携设备
12V/24V 充电宝、电动工具电池保护板、智能穿戴充电仓、便携扫描仪、手持检测仪双路电源开关，低 RDS (ON) 减少电池放电发热，延长续航时长。
3. 中小功率 DC-DC 开关电源
升降压转换模块、USB 多路快充负载开关、小家电供电模块，高频开关特性优异，转换效率可达 92% 以上，降低整机温升。
4. 小型电机驱动与 LED 背光控制
小型风扇、微型水泵直流电机换向控制，多通道 LED 灯条分压开关，内置体二极管吸收电机反向电动势，省去外围续流二极管，简化电路。
七、选择杰盛微 JSM4826 做国产替代，四大核心优势
优势一：1:1 对标 AO4826，零成本替换，研发周期大幅压缩
市面部分国产替代 MOS 仅参数接近，但引脚排布、封装尺寸存在细微差异，替换后必须重新改板、可靠性测试，拉长项目周期。杰盛微 JSM4826 从引脚定义、极限参数、封装尺寸、开关曲线全维度对齐 AO4826，原理图、PCB、驱动电路完全不用调整，原有测试报告可复用，最快 1 天完成物料切换量产。
优势二：自研沟槽工艺，品控稳定，批量一致性强
深圳市杰盛微半导体是专注功率 MOS、电源管理芯片的高新技术企业，拥有完整器件研发、晶圆封装、可靠性测试产线。JSM4826 每批次出厂均经过高低温循环、冲击电流、持续负载老化测试，导通电阻、阈值电压离散度极小，批量生产不会出现单颗发热、漏电、失效问题，适配消费电子大批量量产需求。
优势三：国产原厂稳定供货，解决海外物料供应链风险
近年进口功率器件普遍存在交期 3~12 周、涨价、断货等供应链难题，直接影响企业订单交付。杰盛微自有备货仓储，JSM4826 常备大量现货，支持小批量试样、大批量长期供货，价格不受海外晶圆、物流波动影响，有效控制整机 BOM 成本。
优势四：全链路技术支持，一站式硬件选型服务
杰盛微配备专业硬件应用工程师团队，针对 JSM4826 提供免费试样、电路调试、可靠性测试、散热方案优化配套服务。工程师在替换 AO4826 过程中遇到温升、开关波形、驱动匹配等问题，可随时获取原厂技术支撑，降低国产化落地试错成本。
八、总结
AO4826 作为双通道 60V SOP-8 MOS 的经典型号，长期占据便携电源、笔记本管理市场核心份额，但供应链不稳定、成本持续上涨已是行业普遍痛点。杰盛微推出JSM4826，以全参数 pin to pin 兼容、自研先进沟槽工艺、超低导通损耗、工业级宽温稳定性四大核心实力，实现经典进口型号可靠国产替代。
对于硬件研发工程师、采购从业者而言，JSM4826 无需改板、验证周期短、供货稳定、成本优化，是低压双通道功率 MOS 国产化切换的优选方案。
后续杰盛微将持续完善 60V、30V、100V 双通道 MOS 全系列产品矩阵，覆盖更多进口经典型号替代需求，为国内电子设备厂商提供高性价比、高可靠性的功率器件整体解决方案。
