JSM8814 双 N 沟道增强型 MOSFET
发布日期：2026/8/11 13:51:28
在笔记本、便携数码、锂电池供电设备的电源管理电路中，双路集成 NMOS 凭借节省 PCB 空间、简化外围电路、降低物料成本三大核心优势，长期是硬件工程师 BOM 清单里的刚需器件。AO8814 作为行业经典 20V 双 N 沟道 MOSFET，凭借 TSSOP-8 紧凑封装、7A 大电流、超低导通电阻的综合性能，多年来广泛应用于各类低压负载开关、同步整流、电池保护电路。
但全球半导体供应链波动、原厂交期不稳定、进口物料成本持续上浮等问题，给设备厂商量产交付带来不小压力。为解决行业痛点，深圳市杰盛微半导体（JSMSEMI）依托自研高密度先进沟槽 Trench 工艺，全新推出JSM8814 双 N 沟道增强型 MOSFET，实现与 AO8814 引脚、封装、电气参数 1:1 对标，无需改板、无需重新调试电路，直接无缝替换，兼顾稳定供货、高可靠品质与本土化成本优势，为消费电子、物联网便携设备提供成熟国产功率器件解决方案。
一、产品定位：复刻经典性能，打造高兼容国产替代方案
JSM8814 是一款 20V 耐压双通道逻辑增强型功率 MOSFET，完全沿用成熟高密度沟槽制造工艺，从芯片版图、内部电路结构、封装规格全维度对标经典型号 AO8814，核心定位清晰：
1.PIN TO PIN 全兼容：统一 TSSOP-8 贴片封装，引脚定义、封装尺寸、焊盘布局与 AO8814 完全一致，客户现有 PCB 可直接贴片，无需改版、无需重新开模，大幅缩短替代验证周期；
2.极限低导通损耗：工艺优化加持，实现极低 RDS (ON)，低压栅极驱动下发热控制优异，适配电池供电低功耗场景；

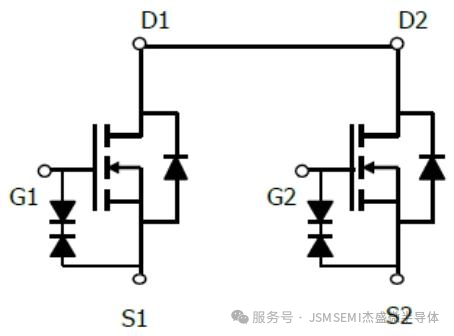

3.双通道独立隔离设计：单颗封装内置两路互不干扰 NMOS，每路自带集成体二极管、栅极 ESD 保护，一颗器件替代两颗单通道 MOS，缩减物料数量、简化布线；
4.全温域稳定可靠：完善热设计、合规环保工艺，通过严苛高低温、回流焊、静电可靠性测试，满足大批量量产长期稳定运行需求。
核心应用场景
JSM8814 完美承接 AO8814 全部适用电路，覆盖当下主流便携电子赛道：
1.笔记本电脑、平板、轻薄本内部多路电源管理模块；
2.锂电池供电便携设备：手持检测仪、无线充电宝、智能穿戴、便携储能小模组；
3.低压 DC-DC 同步降压电路、负载开关、电池充放电保护回路；
4.微型直流电机驱动、LED 阵列 PWM 调光、物联网传感器供电切换电路。
二、硬核参数解析：全指标对标原版，关键性能不打折
杰盛微 JSM8814 完整复刻 AO8814 全套电气规格，极限额定值、静态特性、动态开关参数全部对齐，25℃标准测试环境下核心数据如下：
1. 绝对最大额定值（单通道，TA=25℃）
（1）漏源耐压 V_DSS：20V，适配 3~12V 锂电池系统；
（2）栅源耐压 V_GSS：±10V，兼容 3.3V/5V 逻辑电平驱动；
（3）连续漏极电流 ID（25℃）：7.0A，75℃高温工况仍可稳定承载 6.0A；
（4）脉冲峰值电流 IDM：30A，可承受上电瞬时冲击大电流；
（5）单通道功耗 PD：25℃环境 1.5W，75℃高温 1.0W；
（6）工作结温范围：-55℃~+150℃，户外、密闭设备均可稳定运行；
（7）结到环境热阻 RθJA：62.5℃/W，散热性能与对标型号持平。
2. 静态核心性能（器件核心竞争力：超低导通电阻）

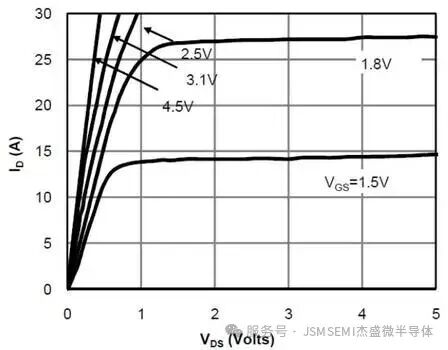

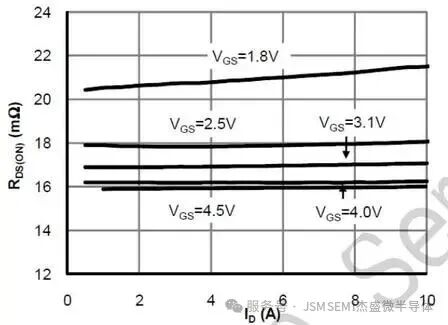

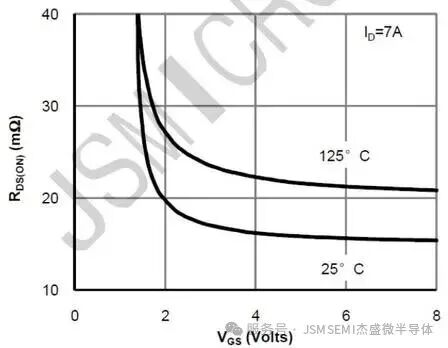

导通电阻直接决定电路发热与整机能效，JSM8814 多档位栅压下 RDS (ON) 表现优异：
（1）VGS=4.5V、ID=7A：典型 12mΩ，最大 19mΩ；
（2）VGS=2.5V、ID=5.5A：典型 15mΩ，最大 22mΩ；
（3）VGS=1.8V、ID=5A：典型 18mΩ，最大 28mΩ； 低阈值电压 VGS (th) 区间 0.4~1.0V，低压电池供电系统无需升压即可驱动 MOS 导通，进一步简化外围驱动电路。
配套内置体二极管正向压降 0.7~1.3V（IS=1A），无需额外续流二极管，降低 BOM 成本；栅极漏电流控制在 ±10μA 以内，静态待机功耗极低，延长便携设备续航。
3. 动态开关特性，适配中高频电源电路
针对 DC-DC 高频切换场景优化栅电荷与寄生电容，开关损耗控制优秀：
（1）总栅电荷 Qg=16nC，栅源电荷 Qgs=1.7nC、栅漏电荷 Qgd=6.8nC；
（2）输入电容 Ciss=1120pF、输出电容 Coss=1950pF、反向传输电容 Crss=155pF（1MHz、VDS=10V 测试）；
（3）开关延时：开通延时 7.2ns、上升时间 11ns；关断延时 64ns、下降时间 32ns，1MHz 以内开关电源无需额外缓冲电路。
4. 可靠性防护设计，量产更安心
（1）ESD 人体模型防护等级 2000V HBM，栅极内置双向保护二极管，生产焊接、整机使用中静电击穿风险大幅降低；
（2）完全符合 RoHS 环保管控标准，无卤素工艺，满足国内外消费电子出口认证要求；
（3）完整安全工作区 SOA 曲线覆盖直流、微秒至秒级脉冲电流工况，工程师做峰值电流、热损耗计算有充足数据支撑。
三、封装与工艺优势：无缝替换，量产适配零门槛

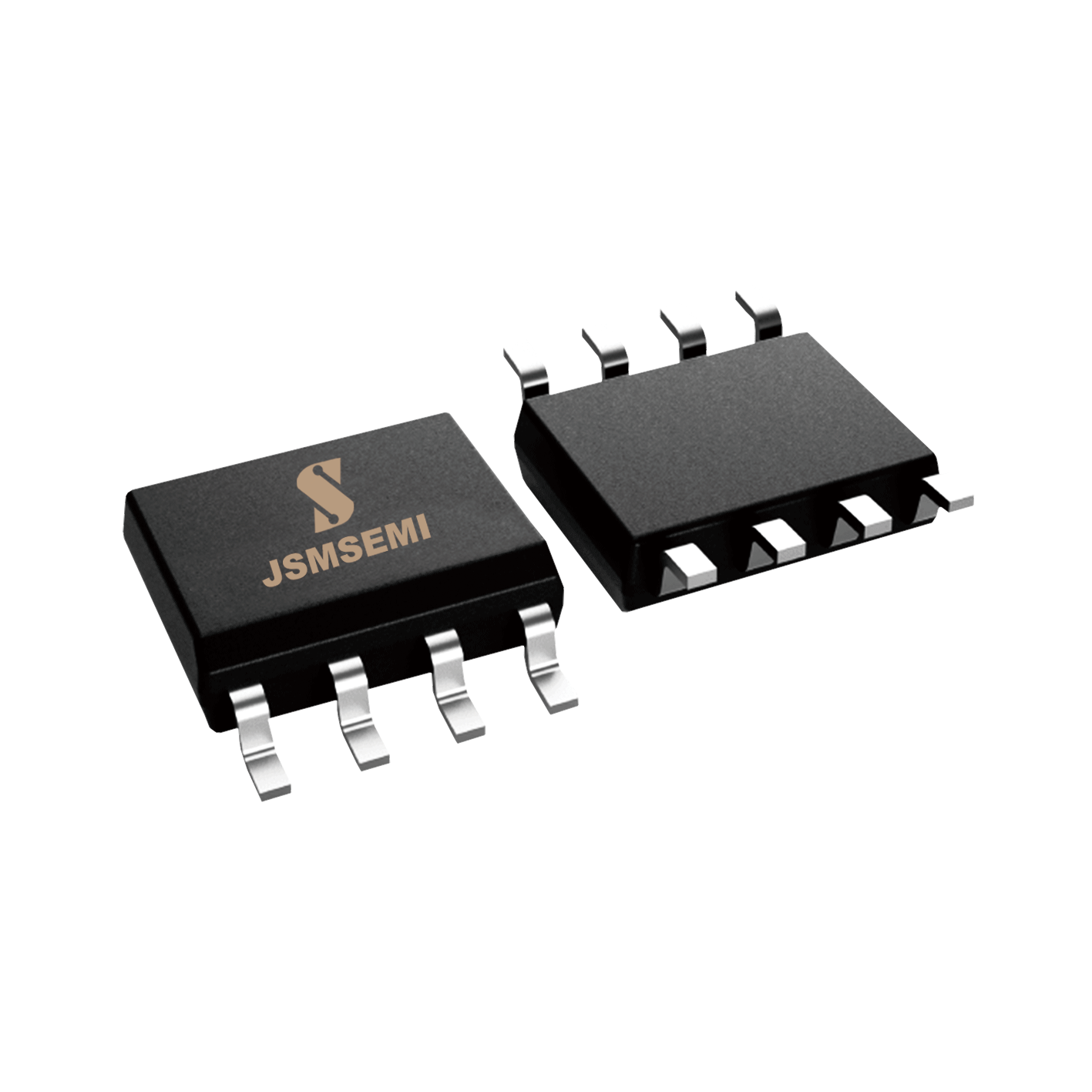

1. TSSOP-8 标准化封装，尺寸完全兼容
JSM8814 采用行业通用 TSSOP-8 贴片封装，毫米 / 英寸双标准公差与 AO8814 统一：
（1）本体宽度 D：4.30\4.50mm，长度 E1：6.25\6.55mm；
（2）引脚厚度、焊盘高度、引脚折弯成型尺寸完全匹配标准焊盘；
（3）芯片封装保留引脚 1 定位圆点标识，贴片机器识别无偏差，现有产线无需调整吸嘴、钢网。
2. 标准化焊接工艺，兼容无铅 / 有铅产线
杰盛微针对 JSM8814 制定完善回流焊、波峰焊工艺规范，适配国内绝大多数 SMT 加工厂：
回流焊温度曲线
（1）无铅制程：预热区间 150\200℃（60\180s），217℃以上浸润 60\150s，峰值温度 260℃，峰值保温 20\40s，升降温斜率均低于 3℃/s；
（2）有铅锡膏制程：预热 100\150℃（60\120s），183℃以上浸润 60\150s，峰值 240℃，保温 10\30s； 全程 25℃升温至峰值总时长控制在 6 分钟以内，避免器件过热损伤。
波峰浸焊规范
无铅器件峰值 260℃、浸锡时长 5±1 秒；有铅器件峰值 245℃±5℃、浸锡 5±1 秒，适配电源板、控制板混合焊接工艺。
3. 仓储与 ESD 管控标准
器件存储环境要求 10℃~35℃、湿度 65%±15%，出厂采用防静电编带包装；生产操作全程要求防静电手环、防静电台面，规避隐性 ESD 损伤，杜绝整机后期失效隐患。
四、杰盛微自研工艺加持，国产替代不止 “参数对标”
作为深耕功率半导体赛道的高新技术企业，深圳市杰盛微半导体（JSMSEMI）拥有归国研发团队与完整芯片设计、封装测试产业链配套，JSM8814 并非简单复刻对标型号，而是基于国产沟槽工艺做多重优化升级：
1.高密度沟槽芯片工艺：提升单位晶圆有效芯片面积，在保证极低导通电阻的同时，优化芯片热传导效率，长时间大电流工作温升更低；
2.双通道隔离布线优化：缩小两路 MOS 之间串扰，降低开关过程 EMI 干扰，减少电源电路滤波元件用量；
3.严苛分级测试体系：每批次器件经过静态参数、动态开关、高低温循环、静电冲击全检，剔除不良品，批次一致性优于行业平均水平；
4.本土化稳定供货保障：国内自有封装产线、常备安全库存，不存在海外物流延迟、关税波动、原厂断供风险，支持大小批量灵活订货，快速响应客户交期需求；
5.一站式技术支持：硬件工程师提供免费规格书、应用参考电路、PCB 封装库，协助客户完成替代验证、温升测试、EMC 调试，降低替换试错成本。
五、选型对比总结：为什么优先选择杰盛微 JSM8814？
很多设备厂商在元器件国产化过程中，担心替代型号出现参数偏差、改版成本、性能衰减等问题，JSM8814 针对性解决全部痛点：
1.零改板成本：引脚、封装、焊盘 1:1 兼容 AO8814，现有产品直接贴片，无需重新画 PCB、开钢网，节省研发与模具费用；
2.性能无缩水：耐压、电流、导通电阻、开关速度、热性能全指标对齐原版，整机效率、发热、续航不会出现任何波动；
3.供应链自主可控：本土品牌、国内生产，交期稳定，不受海外芯片产能、地缘贸易因素影响，批量采购成本更有优势；
4.全场景可靠性背书：RoHS 合规、2kV ESD 防护、宽温工作区间，笔记本、便携储能、IoT 设备大批量量产验证落地；
5.配套完整技术服务：杰盛微技术团队全程跟进选型、样品测试、量产问题调试，一站式解决硬件设计难题。
六、文末福利与样品申领
当前消费电子、便携电源行业国产化替代已成必然趋势，稳定、高性价比、易替换的功率 MOS 器件，是企业优化供应链、控制生产成本的核心抓手。杰盛微 JSM8814 作为 AO8814 成熟平替型号，现已全面开放样品申请，支持小批量试样、大批量排产。
申领方式
1.关注【深圳市杰盛微半导体】官方公众号，后台回复关键词「JSM8814 样品」；
2.填写企业名称、应用产品、需求量级，我们将第一时间安排样品寄送，并配套完整规格书、封装库、应用参考资料；
3.企业工程师可添加文末技术对接微信，一对一获取电路设计、温升仿真、焊接工艺指导。
未来杰盛微将持续迭代低压、中高压全系列 MOSFET、电源管理芯片，持续推出更多国际经典型号国产替代方案，助力中国电子制造业实现核心元器件自主可控，以可靠国产功率器件赋能各行各业硬件产品升级。
但全球半导体供应链波动、原厂交期不稳定、进口物料成本持续上浮等问题，给设备厂商量产交付带来不小压力。为解决行业痛点，深圳市杰盛微半导体（JSMSEMI）依托自研高密度先进沟槽 Trench 工艺，全新推出JSM8814 双 N 沟道增强型 MOSFET，实现与 AO8814 引脚、封装、电气参数 1:1 对标，无需改板、无需重新调试电路，直接无缝替换，兼顾稳定供货、高可靠品质与本土化成本优势，为消费电子、物联网便携设备提供成熟国产功率器件解决方案。
JSM8814 是一款 20V 耐压双通道逻辑增强型功率 MOSFET，完全沿用成熟高密度沟槽制造工艺，从芯片版图、内部电路结构、封装规格全维度对标经典型号 AO8814，核心定位清晰：
1.PIN TO PIN 全兼容：统一 TSSOP-8 贴片封装，引脚定义、封装尺寸、焊盘布局与 AO8814 完全一致，客户现有 PCB 可直接贴片，无需改版、无需重新开模，大幅缩短替代验证周期；
2.极限低导通损耗：工艺优化加持，实现极低 RDS (ON)，低压栅极驱动下发热控制优异，适配电池供电低功耗场景；
3.双通道独立隔离设计：单颗封装内置两路互不干扰 NMOS，每路自带集成体二极管、栅极 ESD 保护，一颗器件替代两颗单通道 MOS，缩减物料数量、简化布线；
4.全温域稳定可靠：完善热设计、合规环保工艺，通过严苛高低温、回流焊、静电可靠性测试，满足大批量量产长期稳定运行需求。
核心应用场景
JSM8814 完美承接 AO8814 全部适用电路，覆盖当下主流便携电子赛道：
1.笔记本电脑、平板、轻薄本内部多路电源管理模块；
2.锂电池供电便携设备：手持检测仪、无线充电宝、智能穿戴、便携储能小模组；
3.低压 DC-DC 同步降压电路、负载开关、电池充放电保护回路；
4.微型直流电机驱动、LED 阵列 PWM 调光、物联网传感器供电切换电路。
杰盛微 JSM8814 完整复刻 AO8814 全套电气规格，极限额定值、静态特性、动态开关参数全部对齐，25℃标准测试环境下核心数据如下：
1. 绝对最大额定值（单通道，TA=25℃）
（1）漏源耐压 V_DSS：20V，适配 3~12V 锂电池系统；
（2）栅源耐压 V_GSS：±10V，兼容 3.3V/5V 逻辑电平驱动；
（3）连续漏极电流 ID（25℃）：7.0A，75℃高温工况仍可稳定承载 6.0A；
（4）脉冲峰值电流 IDM：30A，可承受上电瞬时冲击大电流；
（5）单通道功耗 PD：25℃环境 1.5W，75℃高温 1.0W；
（6）工作结温范围：-55℃~+150℃，户外、密闭设备均可稳定运行；
（7）结到环境热阻 RθJA：62.5℃/W，散热性能与对标型号持平。
2. 静态核心性能（器件核心竞争力：超低导通电阻）
导通电阻直接决定电路发热与整机能效，JSM8814 多档位栅压下 RDS (ON) 表现优异：
（1）VGS=4.5V、ID=7A：典型 12mΩ，最大 19mΩ；
（2）VGS=2.5V、ID=5.5A：典型 15mΩ，最大 22mΩ；
（3）VGS=1.8V、ID=5A：典型 18mΩ，最大 28mΩ； 低阈值电压 VGS (th) 区间 0.4~1.0V，低压电池供电系统无需升压即可驱动 MOS 导通，进一步简化外围驱动电路。
配套内置体二极管正向压降 0.7~1.3V（IS=1A），无需额外续流二极管，降低 BOM 成本；栅极漏电流控制在 ±10μA 以内，静态待机功耗极低，延长便携设备续航。
3. 动态开关特性，适配中高频电源电路
针对 DC-DC 高频切换场景优化栅电荷与寄生电容，开关损耗控制优秀：
（1）总栅电荷 Qg=16nC，栅源电荷 Qgs=1.7nC、栅漏电荷 Qgd=6.8nC；
（2）输入电容 Ciss=1120pF、输出电容 Coss=1950pF、反向传输电容 Crss=155pF（1MHz、VDS=10V 测试）；
（3）开关延时：开通延时 7.2ns、上升时间 11ns；关断延时 64ns、下降时间 32ns，1MHz 以内开关电源无需额外缓冲电路。
4. 可靠性防护设计，量产更安心
（1）ESD 人体模型防护等级 2000V HBM，栅极内置双向保护二极管，生产焊接、整机使用中静电击穿风险大幅降低；
（2）完全符合 RoHS 环保管控标准，无卤素工艺，满足国内外消费电子出口认证要求；
（3）完整安全工作区 SOA 曲线覆盖直流、微秒至秒级脉冲电流工况，工程师做峰值电流、热损耗计算有充足数据支撑。
1. TSSOP-8 标准化封装，尺寸完全兼容
JSM8814 采用行业通用 TSSOP-8 贴片封装，毫米 / 英寸双标准公差与 AO8814 统一：
（1）本体宽度 D：4.30\4.50mm，长度 E1：6.25\6.55mm；
（2）引脚厚度、焊盘高度、引脚折弯成型尺寸完全匹配标准焊盘；
（3）芯片封装保留引脚 1 定位圆点标识，贴片机器识别无偏差，现有产线无需调整吸嘴、钢网。
2. 标准化焊接工艺，兼容无铅 / 有铅产线
杰盛微针对 JSM8814 制定完善回流焊、波峰焊工艺规范，适配国内绝大多数 SMT 加工厂：
回流焊温度曲线
（1）无铅制程：预热区间 150\200℃（60\180s），217℃以上浸润 60\150s，峰值温度 260℃，峰值保温 20\40s，升降温斜率均低于 3℃/s；
（2）有铅锡膏制程：预热 100\150℃（60\120s），183℃以上浸润 60\150s，峰值 240℃，保温 10\30s； 全程 25℃升温至峰值总时长控制在 6 分钟以内，避免器件过热损伤。
波峰浸焊规范
无铅器件峰值 260℃、浸锡时长 5±1 秒；有铅器件峰值 245℃±5℃、浸锡 5±1 秒，适配电源板、控制板混合焊接工艺。
3. 仓储与 ESD 管控标准
器件存储环境要求 10℃~35℃、湿度 65%±15%，出厂采用防静电编带包装；生产操作全程要求防静电手环、防静电台面，规避隐性 ESD 损伤，杜绝整机后期失效隐患。
四、杰盛微自研工艺加持，国产替代不止 “参数对标”
作为深耕功率半导体赛道的高新技术企业，深圳市杰盛微半导体（JSMSEMI）拥有归国研发团队与完整芯片设计、封装测试产业链配套，JSM8814 并非简单复刻对标型号，而是基于国产沟槽工艺做多重优化升级：
1.高密度沟槽芯片工艺：提升单位晶圆有效芯片面积，在保证极低导通电阻的同时，优化芯片热传导效率，长时间大电流工作温升更低；
2.双通道隔离布线优化：缩小两路 MOS 之间串扰，降低开关过程 EMI 干扰，减少电源电路滤波元件用量；
3.严苛分级测试体系：每批次器件经过静态参数、动态开关、高低温循环、静电冲击全检，剔除不良品，批次一致性优于行业平均水平；
4.本土化稳定供货保障：国内自有封装产线、常备安全库存，不存在海外物流延迟、关税波动、原厂断供风险，支持大小批量灵活订货，快速响应客户交期需求；
5.一站式技术支持：硬件工程师提供免费规格书、应用参考电路、PCB 封装库，协助客户完成替代验证、温升测试、EMC 调试，降低替换试错成本。
五、选型对比总结：为什么优先选择杰盛微 JSM8814？
很多设备厂商在元器件国产化过程中，担心替代型号出现参数偏差、改版成本、性能衰减等问题，JSM8814 针对性解决全部痛点：
1.零改板成本：引脚、封装、焊盘 1:1 兼容 AO8814，现有产品直接贴片，无需重新画 PCB、开钢网，节省研发与模具费用；
2.性能无缩水：耐压、电流、导通电阻、开关速度、热性能全指标对齐原版，整机效率、发热、续航不会出现任何波动；
3.供应链自主可控：本土品牌、国内生产，交期稳定，不受海外芯片产能、地缘贸易因素影响，批量采购成本更有优势；
4.全场景可靠性背书：RoHS 合规、2kV ESD 防护、宽温工作区间，笔记本、便携储能、IoT 设备大批量量产验证落地；
5.配套完整技术服务：杰盛微技术团队全程跟进选型、样品测试、量产问题调试，一站式解决硬件设计难题。
六、文末福利与样品申领
当前消费电子、便携电源行业国产化替代已成必然趋势，稳定、高性价比、易替换的功率 MOS 器件，是企业优化供应链、控制生产成本的核心抓手。杰盛微 JSM8814 作为 AO8814 成熟平替型号，现已全面开放样品申请，支持小批量试样、大批量排产。
申领方式
1.关注【深圳市杰盛微半导体】官方公众号，后台回复关键词「JSM8814 样品」；
2.填写企业名称、应用产品、需求量级，我们将第一时间安排样品寄送，并配套完整规格书、封装库、应用参考资料；
3.企业工程师可添加文末技术对接微信，一对一获取电路设计、温升仿真、焊接工艺指导。
未来杰盛微将持续迭代低压、中高压全系列 MOSFET、电源管理芯片，持续推出更多国际经典型号国产替代方案，助力中国电子制造业实现核心元器件自主可控，以可靠国产功率器件赋能各行各业硬件产品升级。
