JSM8822 双 N 沟道增强型 MOSFET
发布日期：2026/8/12 14:53:40
在消费电子、便携设备、笔记本电源管理赛道，20V 双路集成 MOS 管一直是硬件工程师高频选型器件。过往行业长期依赖进口型号 AO8822，但供应链波动、交期不稳定、采购成本逐年上涨等痛点，持续困扰批量生产厂商。
深耕中低压功率半导体领域的杰盛微（JSMSEMI），基于自研高密度沟槽工艺推出 JSM8822 双 N 沟道增强型 MOSFET，全参数、封装、引脚定义与 AO8822 完全兼容，实现零改板直接替代，兼顾超低导通损耗、稳定供货与高性价比，为电池供电类设备提供可靠国产化解决方案。今天这篇文章，带大家全方位拆解 JSM8822 产品实力、应用场景与原厂配套服务。

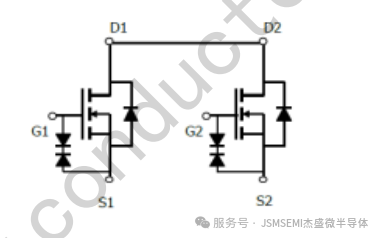

器件采用 TSSOP-8 标准贴片封装，内部集成两路独立 MOS 单元，两路漏极 D1/D2 内部共接连通，栅极 G1/G2、源极 S1/S2 完全独立控制，每路 MOS 自带内置体二极管，电路拓扑、引脚排布、封装尺寸和对标型号 AO8822 完全一致，工程师无需调整 PCB 布局、无需修改外围驱动电路，直接兼容替换，大幅缩短项目改板周期，降低研发试产成本。
引脚定义（TSSOP-8 俯视，1 脚圆点标识定位）
1 脚、8 脚：D1/D2，双路漏极公共端 2、3 脚：S1，通道 1 源极 4 脚：G1，通道 1 栅极 5 脚：G2，通道 2 栅极 6、7 脚：S2，通道 2 源极
一颗芯片集成两路开关 MOS，对比两颗单路 MOS 分立方案，可减少近 40% PCB 占用面积，简化布线，降低 BOM 物料数量，同时规避两颗独立 MOS 器件参数不一致带来的开关延迟、发热不均等调试难题，特别适合高密度小型化设备设计。
二、硬核参数全解析，性能对标进口型号不打折
杰盛微 JSM8822 完整复刻对标型号电气指标，同时通过晶圆工艺优化，高低温工况稳定性进一步提升，下面从极限额定、静态特性、动态开关、热性能四大维度详细说明。
（一）绝对最大额定值（25℃环境温度）
所有极限参数均不低于对标型号，留有充足安全余量，避免瞬时冲击造成器件永久损坏：
1.漏源击穿电压$$V_{DSS$$：20V，适配 3.7V 锂电池、5V 低压电源系统
2.栅源极限电压$$V_{GSS$$：±12V，兼容 5V、3.3V、1.8V 多档位逻辑驱动
3.连续漏极电流$$I_$$：25℃环境 7A，75℃高温 6A，大电流负载无压力
4.脉冲峰值漏流$$I_{DM$$：30A，应对开机瞬时冲击电流
5.体二极管持续导通电流$$I_$$：1A，可做续流回路使用
6.芯片最大功耗$$P_$$：25℃下 1.5W，75℃高温 1.0W
7.工作结温区间：-55℃~150℃，宽温适配户外、便携设备严苛环境
8.存储温度：-55℃~+150℃，仓储、运输无温度顾虑
原厂提示：额定值仅为器件应力上限，实际电路设计需预留 20% 以上降额空间，保障长期稳定运行。
（二）静态电气特性：超低导通电阻，低压驱动损耗更低
导通电阻$$R_{DS(ON)$$是低压 MOS 核心性能指标，直接决定设备发热与续航表现。JSM8822 多档位栅压下导通电阻表现优异：
1.$$V_{GS}=4.5V、I_D=7$$：典型 12mΩ，最大限值 19mΩ
2.$$V_{GS}=2.5V、I_D=5.5$$：典型 16mΩ，最大限值 22mΩ
3.$$V_{GS}=1.8V、I_D=5$$：典型 18mΩ，适配 MCU 低压逻辑直驱，无需额外电平转换
栅极开启阈值$$V_{GS(th)$$区间 0.4V~1.0V，典型值 0.6V，极低开启电压，微弱驱动信号即可实现完全导通；关断状态零栅压漏电流$$I_{DSS$$常温≤1μA，55℃高温仅 5μA，设备待机功耗极低，大幅延长便携产品续航时长。
体二极管正向压降典型 0.7V，可同步充当续流二极管，省去外部肖特基器件，进一步精简外围电路。
（三）动态开关特性：低栅电荷，高频电路 EMI 易整改
针对 DC-DC 同步降压、高频负载开关场景，JSM8822 优化栅极电荷与极间电容，开关损耗更低：
1.总栅电荷$$Q_$$典型 16nC，栅源电荷 1.7nC、栅漏电荷 6.8nC，驱动芯片负载小，降低驱动回路功耗
2.极间电容：输入电容$$C_{iss}=1120p$$、输出电容$$C_{oss}=1950p$$、反向传输电容$$C_{rss}=155p$$
3.开关时序：开通延时 7.2ns、上升时间 11ns；关断延时 64ns、下降时间 32ns，开关响应速度快，高频转换效率更高
更低米勒电容有效抑制开关尖峰，电路 EMI 调试难度下降，省去大量滤波元器件，兼顾性能与方案成本。
（四）热性能与可靠性

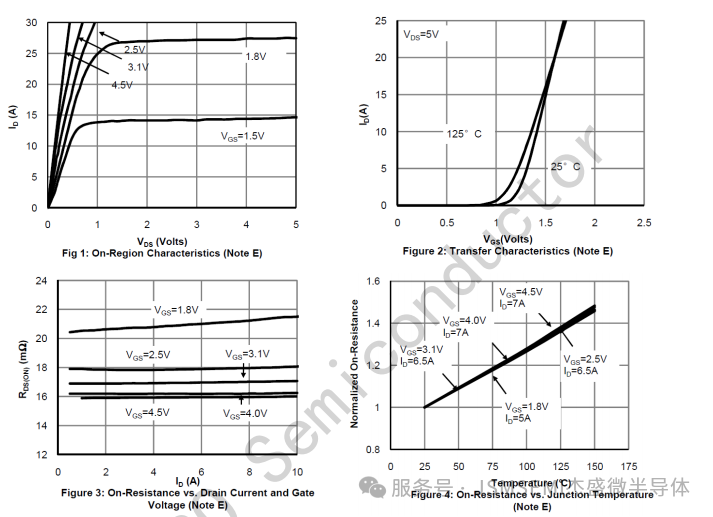

器件结到环境热阻$$R_{θJA}=62.5℃/$$，TSSOP8 标准封装散热能力均衡；原厂配套完整典型特性曲线，包含导通电阻 - 电流、导通电阻 - 温度、栅电荷、安全工作区 SOA、瞬态热阻抗等 11 组测试图谱，硬件工程师做温升仿真、电路校核可直接引用官方数据。
全流程生产符合 RoHS 环保管控标准，无铅无卤，拥有完整 SGS 环保检测报告，适配出口海外各类电子产品，规避海关认证风险。
三、四大核心优势，打造国产化替代最优解
优势 1：Pin to Pin 零改板替代，无缝替换 AO8822
从封装外形、引脚排布、内部电路拓扑到电气参数全部一一对应，存量产品直接贴片替换，无需重新画 PCB、无需改版打样，快速完成国产切换，缩短供应链切换周期，适合大批量消费电子厂商降本替换。
优势 2：自研沟槽工艺，高低温性能稳定可靠
杰盛微拥有成熟沟槽 MOS 晶圆设计与封测管控体系，芯片导通电阻温漂曲线线性可控，高温满载工况下发热增量可控，长时间连续工作无性能衰减；出厂全检耐压、导通电阻、栅极漏电、开关参数，剔除不良品，批量一致性远优于市面通用兼容料。
优势 3：集成双管方案，极致压缩设备体积
单颗 TSSOP8 封装集成两路独立 MOS，对比两颗 SOT-23 单管方案，PCB 占用面积减少近一半，完美适配笔记本主板、蓝牙耳机充电仓、便携风扇、智能穿戴等小型化设备，助力产品轻薄化设计。
优势 4：原厂稳定供货 + 全链路技术支持
区别于贸易分销渠道，杰盛微自有产线管控产能，常备现货库存，无断货、交期延期风险；面向客户提供一站式技术配套：完整规格书、PCB 封装库、器件 SPICE 仿真模型、可靠性测试报告；研发阶段提供参数选型、温升仿真、EMI 优化指导，量产阶段协助故障分析、可靠性验证，全程解决硬件设计、生产测试各类器件相关问题。
四、多元落地应用场景，覆盖全品类低压便携设备
依托 20V 耐压、7A 大电流、双路集成、低压驱动的产品特性，JSM8822 适配绝大多数电池供电、低压电源管理场景：
1.笔记本电脑电源管理：主板负载开关、同步降压整流回路、电池充放电保护开关
2.便携式数码设备：蓝牙耳机、智能手表、手持云台、便携充电宝、迷你风扇供电回路
3.电池供电整机系统：单节 / 多节锂电池设备、小家电锂电驱动、无线手持工具电源开关
4.小型驱动电路：微型直流电机 H 桥驱动、LED 灯带 PWM 调光开关、传感器电源控制
在同步降压 DC-DC 电路中，JSM8822 双路 MOS 可分别充当上下桥开关，一颗芯片完成同步整流拓扑，简化电源方案设计；在多路负载开关产品中，两路独立通道可分别控制两组外设电源，实现分时供电，降低整机静态功耗。
作为专注中低压 MOSFET 研发、生产的本土半导体企业，杰盛微持续深耕消费电子、工业控制功率器件赛道，推出多款对标进口经典型号的兼容 MOS 管。本次 JSM8822 的推出，补齐 20V 双路集成 MOS 国产化优质选择，在完全持平进口型号性能的基础上，优化供货周期、降低采购单价，同时提供本土化快速技术服务。
很多硬件工程师在国产替换时，常遇到参数虚标、高低温失效、批量一致性差、原厂无技术支持等痛点。杰盛微从晶圆设计、封装测试、出厂检测全链路严格管控，所有产品参数均基于脉冲标准测试（脉宽≤300μs，占空比≤2%），数据手册图谱全部来自实验室实测，工程师可放心用于量产项目。
对于正在推进元器件国产化、想要替换 AO8822 的研发、采购工程师，JSM8822 无需投入高额改版成本，小批量样品快速申领测试，验证通过即可批量切换，兼顾性能、成本与供应链安全三重需求。
文末互动
如果你正在设计笔记本电源、便携锂电设备，正在寻找 AO8822 稳定国产替代型号，欢迎后台留言【JSM8822 样品】，即可免费申领测试样片，同时获取完整规格书、PCB 封装库与应用参考电路！
杰盛微（JSMSEMI）持续输出高性价比国产功率 MOSFET，后续将带来更多进口型号平替方案，关注我们公众号，第一时间获取器件选型干货、新品资讯与硬件设计技巧。
深耕中低压功率半导体领域的杰盛微（JSMSEMI），基于自研高密度沟槽工艺推出 JSM8822 双 N 沟道增强型 MOSFET，全参数、封装、引脚定义与 AO8822 完全兼容，实现零改板直接替代，兼顾超低导通损耗、稳定供货与高性价比，为电池供电类设备提供可靠国产化解决方案。今天这篇文章，带大家全方位拆解 JSM8822 产品实力、应用场景与原厂配套服务。
一、产品核心定位：同规格共漏双路 MOS，精准复刻经典电路拓扑
JSM8822 是一款 20V 耐压集成双 N 沟道逻辑功率 MOS 管，采用先进高密度沟槽半导体工艺打造，核心设计目标是最小化导通电阻$$R_{DS(ON)$$，适配各类低压、低功耗损耗、紧凑型贴片电路。器件采用 TSSOP-8 标准贴片封装，内部集成两路独立 MOS 单元，两路漏极 D1/D2 内部共接连通，栅极 G1/G2、源极 S1/S2 完全独立控制，每路 MOS 自带内置体二极管，电路拓扑、引脚排布、封装尺寸和对标型号 AO8822 完全一致，工程师无需调整 PCB 布局、无需修改外围驱动电路，直接兼容替换，大幅缩短项目改板周期，降低研发试产成本。
引脚定义（TSSOP-8 俯视，1 脚圆点标识定位）
1 脚、8 脚：D1/D2，双路漏极公共端 2、3 脚：S1，通道 1 源极 4 脚：G1，通道 1 栅极 5 脚：G2，通道 2 栅极 6、7 脚：S2，通道 2 源极
二、硬核参数全解析，性能对标进口型号不打折
杰盛微 JSM8822 完整复刻对标型号电气指标，同时通过晶圆工艺优化，高低温工况稳定性进一步提升，下面从极限额定、静态特性、动态开关、热性能四大维度详细说明。
（一）绝对最大额定值（25℃环境温度）
所有极限参数均不低于对标型号，留有充足安全余量，避免瞬时冲击造成器件永久损坏：
1.漏源击穿电压$$V_{DSS$$：20V，适配 3.7V 锂电池、5V 低压电源系统
2.栅源极限电压$$V_{GSS$$：±12V，兼容 5V、3.3V、1.8V 多档位逻辑驱动
3.连续漏极电流$$I_$$：25℃环境 7A，75℃高温 6A，大电流负载无压力
4.脉冲峰值漏流$$I_{DM$$：30A，应对开机瞬时冲击电流
5.体二极管持续导通电流$$I_$$：1A，可做续流回路使用
6.芯片最大功耗$$P_$$：25℃下 1.5W，75℃高温 1.0W
7.工作结温区间：-55℃~150℃，宽温适配户外、便携设备严苛环境
8.存储温度：-55℃~+150℃，仓储、运输无温度顾虑
原厂提示：额定值仅为器件应力上限，实际电路设计需预留 20% 以上降额空间，保障长期稳定运行。
（二）静态电气特性：超低导通电阻，低压驱动损耗更低
导通电阻$$R_{DS(ON)$$是低压 MOS 核心性能指标，直接决定设备发热与续航表现。JSM8822 多档位栅压下导通电阻表现优异：
1.$$V_{GS}=4.5V、I_D=7$$：典型 12mΩ，最大限值 19mΩ
2.$$V_{GS}=2.5V、I_D=5.5$$：典型 16mΩ，最大限值 22mΩ
3.$$V_{GS}=1.8V、I_D=5$$：典型 18mΩ，适配 MCU 低压逻辑直驱，无需额外电平转换
体二极管正向压降典型 0.7V，可同步充当续流二极管，省去外部肖特基器件，进一步精简外围电路。
（三）动态开关特性：低栅电荷，高频电路 EMI 易整改
针对 DC-DC 同步降压、高频负载开关场景，JSM8822 优化栅极电荷与极间电容，开关损耗更低：
1.总栅电荷$$Q_$$典型 16nC，栅源电荷 1.7nC、栅漏电荷 6.8nC，驱动芯片负载小，降低驱动回路功耗
2.极间电容：输入电容$$C_{iss}=1120p$$、输出电容$$C_{oss}=1950p$$、反向传输电容$$C_{rss}=155p$$
3.开关时序：开通延时 7.2ns、上升时间 11ns；关断延时 64ns、下降时间 32ns，开关响应速度快，高频转换效率更高
更低米勒电容有效抑制开关尖峰，电路 EMI 调试难度下降，省去大量滤波元器件，兼顾性能与方案成本。
（四）热性能与可靠性
器件结到环境热阻$$R_{θJA}=62.5℃/$$，TSSOP8 标准封装散热能力均衡；原厂配套完整典型特性曲线，包含导通电阻 - 电流、导通电阻 - 温度、栅电荷、安全工作区 SOA、瞬态热阻抗等 11 组测试图谱，硬件工程师做温升仿真、电路校核可直接引用官方数据。
全流程生产符合 RoHS 环保管控标准，无铅无卤，拥有完整 SGS 环保检测报告，适配出口海外各类电子产品，规避海关认证风险。
三、四大核心优势，打造国产化替代最优解
优势 1：Pin to Pin 零改板替代，无缝替换 AO8822
从封装外形、引脚排布、内部电路拓扑到电气参数全部一一对应，存量产品直接贴片替换，无需重新画 PCB、无需改版打样，快速完成国产切换，缩短供应链切换周期，适合大批量消费电子厂商降本替换。
优势 2：自研沟槽工艺，高低温性能稳定可靠
杰盛微拥有成熟沟槽 MOS 晶圆设计与封测管控体系，芯片导通电阻温漂曲线线性可控，高温满载工况下发热增量可控，长时间连续工作无性能衰减；出厂全检耐压、导通电阻、栅极漏电、开关参数，剔除不良品，批量一致性远优于市面通用兼容料。
优势 3：集成双管方案，极致压缩设备体积
单颗 TSSOP8 封装集成两路独立 MOS，对比两颗 SOT-23 单管方案，PCB 占用面积减少近一半，完美适配笔记本主板、蓝牙耳机充电仓、便携风扇、智能穿戴等小型化设备，助力产品轻薄化设计。
优势 4：原厂稳定供货 + 全链路技术支持
区别于贸易分销渠道，杰盛微自有产线管控产能，常备现货库存，无断货、交期延期风险；面向客户提供一站式技术配套：完整规格书、PCB 封装库、器件 SPICE 仿真模型、可靠性测试报告；研发阶段提供参数选型、温升仿真、EMI 优化指导，量产阶段协助故障分析、可靠性验证，全程解决硬件设计、生产测试各类器件相关问题。
四、多元落地应用场景，覆盖全品类低压便携设备
依托 20V 耐压、7A 大电流、双路集成、低压驱动的产品特性，JSM8822 适配绝大多数电池供电、低压电源管理场景：
1.笔记本电脑电源管理：主板负载开关、同步降压整流回路、电池充放电保护开关
2.便携式数码设备：蓝牙耳机、智能手表、手持云台、便携充电宝、迷你风扇供电回路
3.电池供电整机系统：单节 / 多节锂电池设备、小家电锂电驱动、无线手持工具电源开关
4.小型驱动电路：微型直流电机 H 桥驱动、LED 灯带 PWM 调光开关、传感器电源控制
在同步降压 DC-DC 电路中，JSM8822 双路 MOS 可分别充当上下桥开关，一颗芯片完成同步整流拓扑，简化电源方案设计；在多路负载开关产品中，两路独立通道可分别控制两组外设电源，实现分时供电，降低整机静态功耗。
五、国产替代大势下，杰盛微 JSM8822 为企业供应链保驾护航
近几年全球半导体供应链波动频繁，进口元器件交期拉长、采购成本持续上浮，元器件国产化已经成为电子制造企业降低供应链风险、控制生产成本的核心战略。作为专注中低压 MOSFET 研发、生产的本土半导体企业，杰盛微持续深耕消费电子、工业控制功率器件赛道，推出多款对标进口经典型号的兼容 MOS 管。本次 JSM8822 的推出，补齐 20V 双路集成 MOS 国产化优质选择，在完全持平进口型号性能的基础上，优化供货周期、降低采购单价，同时提供本土化快速技术服务。
很多硬件工程师在国产替换时，常遇到参数虚标、高低温失效、批量一致性差、原厂无技术支持等痛点。杰盛微从晶圆设计、封装测试、出厂检测全链路严格管控，所有产品参数均基于脉冲标准测试（脉宽≤300μs，占空比≤2%），数据手册图谱全部来自实验室实测，工程师可放心用于量产项目。
对于正在推进元器件国产化、想要替换 AO8822 的研发、采购工程师，JSM8822 无需投入高额改版成本，小批量样品快速申领测试，验证通过即可批量切换，兼顾性能、成本与供应链安全三重需求。
文末互动
如果你正在设计笔记本电源、便携锂电设备，正在寻找 AO8822 稳定国产替代型号，欢迎后台留言【JSM8822 样品】，即可免费申领测试样片，同时获取完整规格书、PCB 封装库与应用参考电路！
杰盛微（JSMSEMI）持续输出高性价比国产功率 MOSFET，后续将带来更多进口型号平替方案，关注我们公众号，第一时间获取器件选型干货、新品资讯与硬件设计技巧。
