JSM80N03D 30V N 沟道增强型功率 MOSFET
发布日期：2026/8/17 9:40:07
在快充电源、锂电管理、小型工控 DC-DC 等低压大电流电路中，功率 MOSFET 作为核心 “电子开关”，导通损耗、散热能力、驱动兼容性、长期可靠性，直接决定整机能效、温升与使用寿命。随着电子产品持续向小型化、高频化、低功耗迭代，市场对 30V 耐压、TO-252 封装的 N 沟道 MOS 需求持续走高。
杰盛微半导体深耕沟槽功率 MOS 工艺，全新推出JSM80N03D 30V N 沟道增强型功率 MOSFET，依托高密度先进沟槽晶圆工艺，实现极低导通电阻、宽电压栅驱动、完善可靠性验证，精准匹配低压电源管理全场景，为硬件工程师提供高性价比国产替代解决方案。本文从工艺、参数、曲线、封装、落地应用五大维度，全面拆解这款器件核心价值。
一、工艺底层优势：高密度沟槽技术，从源头降低导通损耗
市面上传统低压 MOS 普遍存在芯片面积受限、导通电阻偏高、大电流下发热严重等痛点。杰盛微 JSM80N03D 采用自主优化高细胞密度沟槽制造工艺，重构器件内部导电通道电场分布，在 30V 耐压规格下，最大化单位硅片导电能力，核心工艺优势体现在两点：
1.单位面积导通电阻大幅优化高密度沟槽结构大幅拓宽电流导通路径，规避传统平面 MOS 电流拥挤效应，同等芯片尺寸下，导通损耗显著降低。实测数据清晰体现优势：
（1）栅极驱动电压$$V_{GS}=10$$，30A 电流工况，典型导通电阻$$R_{DS(ON)}=4.4m$$；
（2）逻辑电平驱动$$V_{GS}=4.5$$，20A 电流工况，典型导通电阻$$R_{DS(ON)}=6.7m$$，最大仅 9.0mΩ。
对比同封装同耐压竞品，毫欧级低内阻能够大幅削减导通功耗，满载工作时器件温升显著下降，无需额外增加散热片，助力电源模块轻薄化设计。
2. 电流承载能力拉满，适配瞬时脉冲大电流工艺优化后直流载流上限充足，同时器件支持高幅值重复脉冲漏极电流。DC-DC 上电冲击、负载短路瞬时大电流场景下，器件不会因瞬间过载快速升温失效，拓宽电路设计安全裕量。
二、七大核心产品特性，覆盖电源设计全需求
1. 双电压栅驱动，兼容全主流控制芯片
当前多数 MCU、电源 PWM 芯片输出电平分为 4.5V 逻辑电平与 10V 标准驱动两类，分立 MOS 常出现低压驱动导通不充分、内阻飙升问题。JSM80N03D 同时优化高低栅压导通性能，4.5V 低压驱动仍能维持极低导通电阻，无需额外升压驱动电路，简化外围器件，降低 BOM 成本。
2. 全套严苛出厂可靠性检测，量产稳定性可控
杰盛微建立标准化出厂检测流程，每一颗 JSM80N03D 均完成两项关键全检：
（1）100% UIS 非钳位电感雪崩测试：模拟电路感性负载关断尖峰冲击，验证器件雪崩耐受能力，规避电源浪涌击穿风险；
（2）100% 栅极电阻 Rg 检测：统一栅极阻抗一致性，批量生产开关时序无离散差异，整机 EMI 表现稳定。
3. 内置高品质体二极管，省去外置续流管
器件内部集成源漏反向二极管，二极管正向压降最大值仅 1.1V。在 Buck 同步整流、电机驱动、负载开关死区续流场景中，可直接替代外置肖特基二极管，减少 PCB 元器件数量，缩小板卡布局空间，简化焊接工序。同时二极管反向恢复特性经过优化，反向恢复电荷可控，高频工作下续流损耗更低。
4. TO-252 标准贴片封装，散热与量产双向兼顾

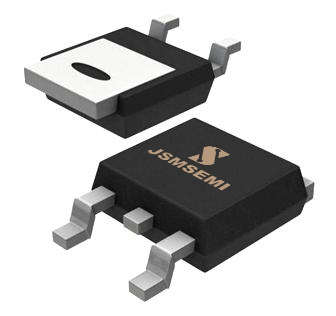

TO-252（D-PAK）是中功率电源行业通用贴片封装，JSM80N03D 采用 TO-252-2L 标准引脚布局：Pin1 栅极 G、Pin2 漏极 D、Pin3 源极 S，引脚定义行业通用，工程师可直接兼容原有 PCB 设计，无需重新改板。 封装底部搭载大面积金属散热基岛，焊接至 PCB 铺铜区域后可快速导出芯片热量，器件最大稳态功耗可达 133W；封装完全适配全自动 SMT 高速贴片机、无铅回流焊工艺，全流程符合 RoHS 环保规范，适配消费电子、工业设备出口合规要求。
5. 静态漏电流极低，降低整机待机功耗
零栅压状态下漏极漏电流$$I_{DSS$$最大仅 1μA，栅源漏电流控制在纳安级别。对于电池供电便携设备、低功耗待机电源，微小漏电流能够大幅减少静态耗电，延长设备续航时长。
6. 均衡寄生电容与栅电荷，适配高频开关电路
器件输入电容 Ciss、输出电容 Coss、反向传输电容 Crss 经过工艺优化，1MHz 测试条件下电容曲线平缓，总栅电荷 Qg 数值适中，开关延迟时间、上升 / 下降时间均控制在 5ns 级。在数百 kHz 高频 DC-DC 变换器中，有效削弱米勒震荡，降低开关损耗，减少滤波电容、缓冲电阻等外围器件用量。
7. 完整标准化特性曲线，支撑仿真与电路校核

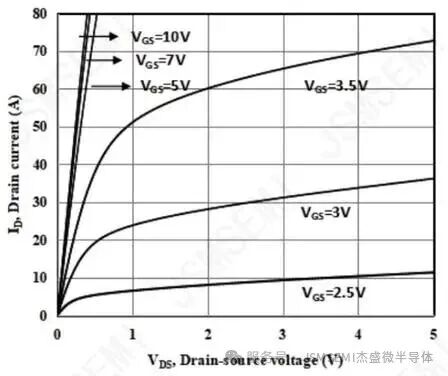

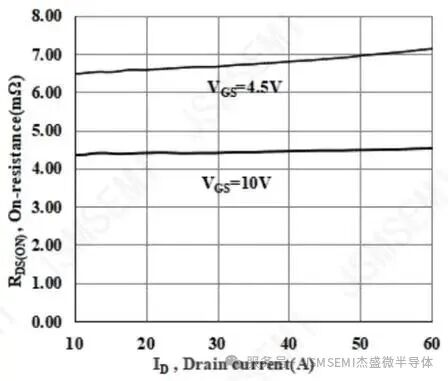

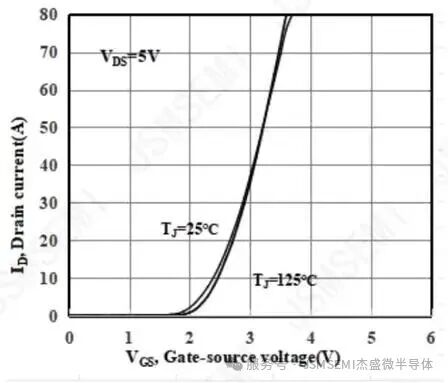

规格书配套 10 组标准化典型特性曲线图，覆盖电源设计全部校核维度：输出特性、转移特性、导通电阻 - 电流曲线、导通电阻 - 温度曲线、体二极管伏安特性、栅电荷曲线、极间电容曲线、功耗温度曲线、安全工作区 SOA、瞬态热阻抗曲线。硬件工程师可直接提取曲线数据用于仿真软件，精准预判满载温升、开关损耗、脉冲电流耐受极限，缩短产品研发调试周期。
三、关键电气参数深度解读，解决选型核心痛点
1. 极限耐压与电流裕量充足
器件额定漏源击穿电压$$BV_{DSS}=30$$，适配 12V、24V 低压供电系统。电路设计时按照 70%-80% 电压降额规范使用，可轻松吸收开关尖峰、上电浪涌电压，避免电压击穿失效。 额定连续漏极电流基于 25℃环境最高结温计算，同时标注重复脉冲电流参数，区分直流、10ms、0.1ms、10us 多档脉冲工况安全工作区，短路、瞬时过载场景设计有据可依。
2. 导通电阻温漂可控，高温工况性能不跳水
规格书提供归一化导通电阻随结温变化曲线：25℃常温为基准，150℃极限结温下导通电阻仅提升约 80%，温漂幅度优于同规格普通 MOS。在密闭电源模块、高温工业设备中，长时间满载工作内阻不会急剧上升，不会出现恶性循环式升温，大幅提升设备长期运行稳定性。
3. 热阻参数完整，温升计算精准可控

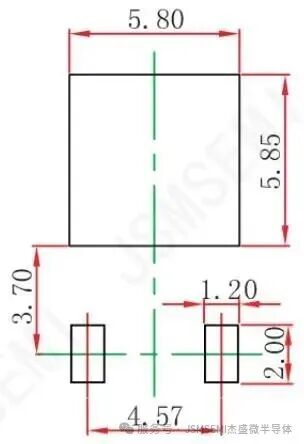

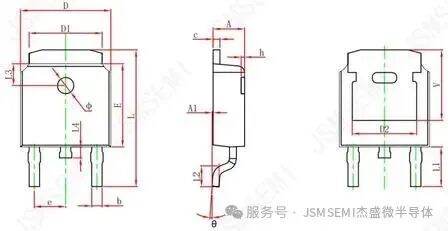

文档提供标准化瞬态热阻抗曲线，区分单脉冲、多组固定脉宽工况热阻数值。工程师可根据实际工作脉冲宽度、输出功率，精准计算芯片结温，合理规划 PCB 铺铜面积、散热过孔数量，避免盲目加大散热面积造成成本浪费。同时配套 TO-252 封装标准尺寸、推荐 PCB 焊盘图纸，直接导入 PCB 软件即可完成布局设计。
四、三大核心应用场景，精准匹配行业需求
场景 1：全类型 DC-DC 直流变换器
包含同步 Buck 降压、Boost 升压、升降压一体化电源，广泛用于快充模块、笔记本副电源、工控板卡供电、锂电充放电管理。JSM80N03D 低导通电阻降低直流损耗，低压栅驱动适配电源芯片，高频特性适配高频小型化电源设计，助力电源实现更高转换效率、更小体积。
场景 2：智能设备负载开关
锂电池供电产品（智能穿戴、便携仪器、小家电主控电源）电源通路开关，替代传统分立开关方案。极低静态漏电流减少电池耗电，大电流承载能力满足整机瞬时启动峰值电流，内置体二极管规避反向电压损坏主控芯片。
场景 3：低压电源管理模组
多串锂电池保护板、12V 车载低压辅助电源、小型电磁阀 / 电机驱动电路。30V 耐压覆盖低压系统全部电压波动区间，TO-252 封装散热稳定，批量供货一致性强，适配消费、工业多领域批量量产。
五、国产替代核心价值，降本增效双提升
当前全球功率器件供应链波动加剧，进口 MOS 交期长、价格上浮，杰盛微 JSM80N03D 作为纯国产自研器件，具备三重替代优势：
1.性能对标进口同规格产品：导通电阻、开关特性、雪崩可靠性达到国际一线品牌同等水平，关键参数留有充足设计裕量，替换无需修改电路拓扑；
2.供应链自主可控：国内晶圆 + 封测全链路生产，交期稳定，支持大批量订单快速交付，规避海外供货断供风险；
3.全流程技术支持：杰盛微技术团队可提供规格书解读、PCB 布局建议、温升仿真辅助、样品测试调试一站式服务，助力客户快速完成样品验证与量产切换。
六、总结
从工艺底层优化到出厂可靠性管控，从适配多电压驱动到完善的封装设计，杰盛微 JSM80N03D 30V N 沟道功率 MOSFET 精准击中低压大电流电源设计的核心痛点：低导通损耗、宽驱动兼容、优良散热、稳定量产、完整设计参考数据。
无论是快充 DC-DC、锂电负载开关，还是工业低压电源管理模块，这款 TO-252 封装 MOS 都能在能效、温升、成本、可靠性之间实现最优平衡，是现阶段 30V 低压功率开关国产替代的优选型号。
后续杰盛微将持续迭代沟槽 MOS 产品线，覆盖 20V-100V 全电压区间 TO-252、DFN、TO-220 等多封装规格，为电子硬件行业提供更高性能、高性价比的国产功率器件解决方案。有样品测试、规格咨询、批量报价需求，可随时联系杰盛微商务与技术团队沟通对接。
