JSM80N04D TO‑252 封装 N 沟道沟槽 MOSFET
发布日期：2026/8/18 13:41:22
在电机驱动、同步整流、储能电源等低压大功率场景，低导通损耗、优异散热能力、稳定开关性能是工程师选型的核心诉求。今天带大家深度解析杰盛微 JSM80N04D，一款 TO‑252 封装 N 沟道沟槽 MOSFET，看国产功率器件如何解决大电流系统发热、效率不足、可靠性差的行业痛点。
电力电子行业正在向着高功率密度、高效率、小型化方向快速迭代，无论是工业电源、锂电储能，还是直流电机驱动设备，都离不开高性能功率 MOSFET 作为电能变换的核心开关器件。在 40V 电压平台，80A 级别的大电流应用中，器件导通电阻、栅极电荷、散热能力、高温可靠性直接决定整机的性能表现与产品寿命。
很多工程师在项目开发中，常常遇到这些难题：大电流工况下 MOS 管温升过高；开关速度与导通内阻难以兼顾；贴片封装散热不足导致器件降额严重；负载冲击、电机反电动势带来的器件损坏等。针对这些行业痛点，杰盛微（JSMSEMI）推出JSM80N04D N 沟道功率 MOSFET，依托先进高密度沟槽工艺，实现超低导通电阻与低栅极电荷的平衡，搭配 TO‑252 贴片封装，兼顾量产便利性与散热性能，为低压大功率电路提供高可靠国产器件方案。
一、工艺与封装设计，奠定硬件基础
JSM80N04D 采用先进 Trench 沟槽 MOS 技术，通过提升单胞密度，在芯片面积、导通电阻、寄生参数三者之间做了优化取舍，摆脱传统 MOSFET “内阻低则栅电荷大” 的矛盾，同时器件符合绿色环保器件标准，满足 RoHS 要求，适配海内外产品量产需求。

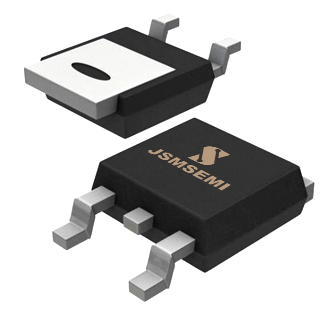

封装选用行业通用TO‑252 贴片封装，该封装自带大面积金属散热焊盘，PCB 布局时可以直接在主板做开窗铺铜，极大提升热量导出效率，不需要额外加装复杂散热器，非常适合追求小型化的贴片量产方案。引脚定义清晰：Pin1 栅极 G，Pin2 漏极 D，Pin3 源极 S，器件内部集成源‑漏体续流二极管，在感性负载电路中，可省去额外外接续流二极管，简化外围电路设计，减少物料 BOM 成本。
TO‑252 作为主流贴片功率封装，供应链成熟，焊接工艺简单，工厂 SMT 贴片生产兼容性好，不管是中小批量打样，还是大规模量产，都可以无缝落地，降低客户生产端改板难度。
二、核心电气参数解析，看懂硬核性能
JSM80N04D 额定耐压 VDS=40V，连续漏极电流 ID=80A，是一款面向低压大电流的 N 沟道增强型 MOSFET，下面从极限参数、导通特性、开关动态参数三个维度拆解器件能力。
三、静态导通特性，压低导通损耗

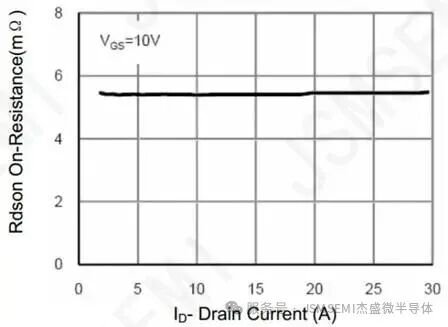

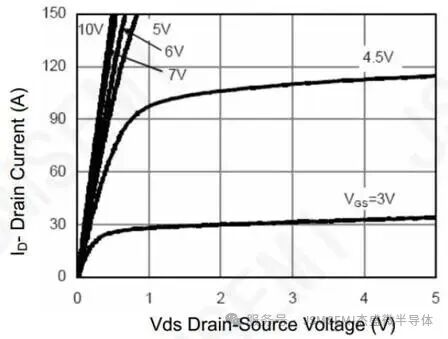

导通电阻 RDS (on) 是功率 MOSFET 最重要指标之一，直接决定导通状态发热。JSM80N04D 在 VGS=10V 驱动条件下，RDS (on) 典型值小于 7mΩ。这代表在大电流通过器件时，导通压降被控制在很低水平，显著降低 I²R 导通损耗，减少整机发热。

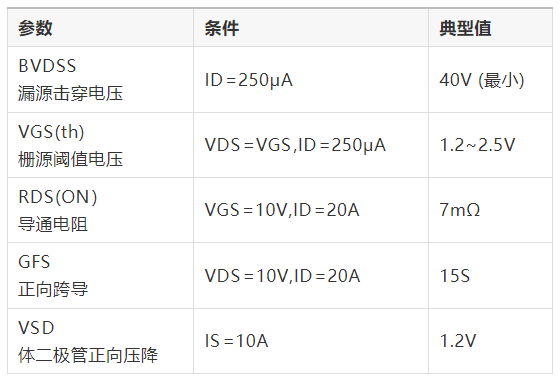

栅源阈值电压 VGS (th) 范围 1.2V‑2.5V，兼容主流电源芯片驱动输出，既可以使用 10V 标准栅极驱动，也可以适配部分 5V 驱动控制方案；正向跨导 GFS 典型 15S，代表栅极电压对漏极电流控制能力强，开关过渡区间短。内置体二极管正向压降典型 1.2V，可承担感性负载续流工作。

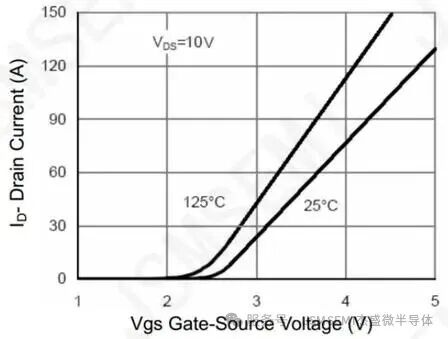

值得注意：从器件特性曲线可以看到，导通电阻会随着结温升高而增大。当结温上升，归一化导通电阻同步抬升，这也是电路设计必须做高温降额的重要依据，不能直接拿 25℃常温参数直接套用在高温满载工况。
四、动态开关特性，兼顾效率与 EMI
只看导通电阻远远不够，开关电源、电机驱动高频工作场景，栅极电荷、寄生电容直接影响开关损耗。JSM80N04D 总栅电荷 Qg=61nC，米勒电荷 Qgd=15.3nC，较低的栅极电荷意味着驱动芯片需要充放电的电荷量更少，可以实现更快开关速度，减少开关损耗，提升电源转换效率。
器件寄生电容参数：Ciss 输入电容 5000pF，Coss 输出电容 900pF，Crss 反向传输电容 500pF（测试条件 VDS=20V，1MHz）。开关时间参数：开通延迟 12ns，上升时间 11ns，关断延迟 39ns，下降时间 12ns。工程师可以根据这套开关参数，合理选取栅极驱动电阻，平衡开关速度与 EMI 干扰，避免开关过快带来电压尖峰，也不会因为驱动电阻过大造成开关损耗飙升。
五、热特性与安全工作边界，可靠性设计参考
器件最大结温可达 175℃，壳温 25℃条件下最大耗散功率 80W。功率降额曲线清晰表明，当结温超过 25℃之后，最大允许功耗会随温度升高线性下降，结温到达 175℃时，允许功耗归零。同时，最大连续漏极电流 ID 也会跟随结温上升持续衰减，高温环境下必须对工作电流做降额使用，不可满参数运行。
器件提供完整安全工作区 SOA 曲线，区分直流、10ms、100μs 不同脉冲时长允许的电流‑电压工作边界。脉冲时间越短，器件可以承受更大电流；直流稳态工况允许范围最小。在电机启动、负载短路、浪涌冲击的场景，设计必须严格遵循 SOA 安全工作区，防止器件超出安全边界损坏。同时器件支持 EAS 雪崩耐受测试，在感性负载出现电压尖峰时，具备一定抗雪崩冲击能力，增强系统容错能力。
另外文档附带瞬态热阻抗曲线，方便工程师计算脉冲工作条件下瞬时结温，对频繁启停、脉冲负载的设备，是热仿真的重要参考依据。
六、适配哪些应用场景？
结合 40V 耐压、80A 大电流、低内阻、TO‑252 贴片封装的综合优势，JSM80N04D 可以广泛落地于多个行业，覆盖消费电源、工业控制、锂电储能等赛道。
1、DC‑DC 同步整流电源模块同步 Buck/Boost 升降压电路，工业设备供电板、大功率车载电源、便携储能电源。超低导通电阻降低导通损耗，低栅电荷适配几十到数百 kHz 开关频率，提升电源转换效率，TO‑252 铺铜散热，适合多路大电流输出电源。
2、直流电机驱动电路小型无刷电机控制器、电动工具驱动板、小型执行机构 H 桥驱动。电机属于典型感性负载，启动时刻会产生很大冲击电流，同时会产生反向电动势。JSM80N04D 的 80A 大电流能力、内置体二极管、雪崩耐受能力，可以应对电机频繁启停冲击，降低 MOS 烧毁风险。
3、UPS 后备电源、小型逆变器低压回路家用后备 UPS、便携式储能逆变器低压侧开关。设备长时间不间断运行，对器件稳定性、抗浪涌能力要求高，该器件贴片封装有助于电源整机小型化。
4、大功率负载开关、电池管理回路锂电保护板大电流通路、大功率负载通断控制。极小导通内阻减少电池回路压降，降低电量损耗；大电流承载能力支持电池高倍率充放电。
设计小贴士1、PCB 设计务必充分利用 TO‑252 散热焊盘，大面积铺铜，保证散热通道，避免局部高温； 2、高温工况下，实际工作电流需要做降额，不要直接使用 80A 标称电流长期满载； 3、感性负载务必重视电压尖峰抑制，可配合 RC 吸收或者 TVS 器件做保护； 4、根据开关频率合理设置栅极驱动电阻，兼顾开关损耗与 EMI 表现。
七、杰盛微：深耕国产功率器件，助力国产化替代
杰盛微（JSMSEMI）是由国家特聘专家、海归博士团队创立的高新技术企业，拥有完整自主研发体系，产品线覆盖 MOSFET、霍尔传感器、栅极驱动 IC、电源管理芯片等上千种型号，产品符合 ISO9001 质量体系与 SGS 环保认证，面向工业控制、储能、汽车电子、数据中心等领域提供芯片解决方案，持续打磨国产功率器件性能，帮助客户实现方案国产化替代，控制供应链风险，降低项目综合成本。
JSM80N04D 作为杰盛微低压大电流 MOS 家族一员，从芯片设计、工艺管控、可靠性测试都经过完整验证，配套完整规格书、特性曲线，为硬件工程师提供充足设计参考，支持客户样品申请与技术对接，帮助工程师缩短项目开发周期。
总结
功率 MOSFET 看着是一颗小小的贴片元器件，却是电能变换系统的心脏。很多产品故障溯源，最终都会落到功率器件选型、散热设计、边界条件没有充分评估。JSM80N04D 用沟槽工艺实现低导通电阻与低栅电荷的平衡，TO‑252 封装兼顾量产与散热，完整的特性曲线给工程师提供充分设计依据，为 40V 平台大电流场景提供一款高性价比国产选择。
选型没有万能器件，合适才最重要。大家在做电路设计时，一定要结合实际工作电压、持续电流、脉冲条件、工作环境温度，参考器件手册完整参数与曲线，做好降额与保护设计，才能充分发挥器件性能，保障整机长期稳定运行。
电力电子行业正在向着高功率密度、高效率、小型化方向快速迭代，无论是工业电源、锂电储能，还是直流电机驱动设备，都离不开高性能功率 MOSFET 作为电能变换的核心开关器件。在 40V 电压平台，80A 级别的大电流应用中，器件导通电阻、栅极电荷、散热能力、高温可靠性直接决定整机的性能表现与产品寿命。
很多工程师在项目开发中，常常遇到这些难题：大电流工况下 MOS 管温升过高；开关速度与导通内阻难以兼顾；贴片封装散热不足导致器件降额严重；负载冲击、电机反电动势带来的器件损坏等。针对这些行业痛点，杰盛微（JSMSEMI）推出JSM80N04D N 沟道功率 MOSFET，依托先进高密度沟槽工艺，实现超低导通电阻与低栅极电荷的平衡，搭配 TO‑252 贴片封装，兼顾量产便利性与散热性能，为低压大功率电路提供高可靠国产器件方案。
一、工艺与封装设计，奠定硬件基础
封装选用行业通用TO‑252 贴片封装，该封装自带大面积金属散热焊盘，PCB 布局时可以直接在主板做开窗铺铜，极大提升热量导出效率，不需要额外加装复杂散热器，非常适合追求小型化的贴片量产方案。引脚定义清晰：Pin1 栅极 G，Pin2 漏极 D，Pin3 源极 S，器件内部集成源‑漏体续流二极管，在感性负载电路中，可省去额外外接续流二极管，简化外围电路设计，减少物料 BOM 成本。
TO‑252 作为主流贴片功率封装，供应链成熟，焊接工艺简单，工厂 SMT 贴片生产兼容性好，不管是中小批量打样，还是大规模量产，都可以无缝落地，降低客户生产端改板难度。
JSM80N04D 额定耐压 VDS=40V，连续漏极电流 ID=80A，是一款面向低压大电流的 N 沟道增强型 MOSFET，下面从极限参数、导通特性、开关动态参数三个维度拆解器件能力。
三、静态导通特性，压低导通损耗
导通电阻 RDS (on) 是功率 MOSFET 最重要指标之一，直接决定导通状态发热。JSM80N04D 在 VGS=10V 驱动条件下，RDS (on) 典型值小于 7mΩ。这代表在大电流通过器件时，导通压降被控制在很低水平，显著降低 I²R 导通损耗，减少整机发热。
栅源阈值电压 VGS (th) 范围 1.2V‑2.5V，兼容主流电源芯片驱动输出，既可以使用 10V 标准栅极驱动，也可以适配部分 5V 驱动控制方案；正向跨导 GFS 典型 15S，代表栅极电压对漏极电流控制能力强，开关过渡区间短。内置体二极管正向压降典型 1.2V，可承担感性负载续流工作。
值得注意：从器件特性曲线可以看到，导通电阻会随着结温升高而增大。当结温上升，归一化导通电阻同步抬升，这也是电路设计必须做高温降额的重要依据，不能直接拿 25℃常温参数直接套用在高温满载工况。
四、动态开关特性，兼顾效率与 EMI
只看导通电阻远远不够，开关电源、电机驱动高频工作场景，栅极电荷、寄生电容直接影响开关损耗。JSM80N04D 总栅电荷 Qg=61nC，米勒电荷 Qgd=15.3nC，较低的栅极电荷意味着驱动芯片需要充放电的电荷量更少，可以实现更快开关速度，减少开关损耗，提升电源转换效率。
器件寄生电容参数：Ciss 输入电容 5000pF，Coss 输出电容 900pF，Crss 反向传输电容 500pF（测试条件 VDS=20V，1MHz）。开关时间参数：开通延迟 12ns，上升时间 11ns，关断延迟 39ns，下降时间 12ns。工程师可以根据这套开关参数，合理选取栅极驱动电阻，平衡开关速度与 EMI 干扰，避免开关过快带来电压尖峰，也不会因为驱动电阻过大造成开关损耗飙升。
五、热特性与安全工作边界，可靠性设计参考
器件提供完整安全工作区 SOA 曲线，区分直流、10ms、100μs 不同脉冲时长允许的电流‑电压工作边界。脉冲时间越短，器件可以承受更大电流；直流稳态工况允许范围最小。在电机启动、负载短路、浪涌冲击的场景，设计必须严格遵循 SOA 安全工作区，防止器件超出安全边界损坏。同时器件支持 EAS 雪崩耐受测试，在感性负载出现电压尖峰时，具备一定抗雪崩冲击能力，增强系统容错能力。
另外文档附带瞬态热阻抗曲线，方便工程师计算脉冲工作条件下瞬时结温，对频繁启停、脉冲负载的设备，是热仿真的重要参考依据。
六、适配哪些应用场景？
结合 40V 耐压、80A 大电流、低内阻、TO‑252 贴片封装的综合优势，JSM80N04D 可以广泛落地于多个行业，覆盖消费电源、工业控制、锂电储能等赛道。
1、DC‑DC 同步整流电源模块同步 Buck/Boost 升降压电路，工业设备供电板、大功率车载电源、便携储能电源。超低导通电阻降低导通损耗，低栅电荷适配几十到数百 kHz 开关频率，提升电源转换效率，TO‑252 铺铜散热，适合多路大电流输出电源。
2、直流电机驱动电路小型无刷电机控制器、电动工具驱动板、小型执行机构 H 桥驱动。电机属于典型感性负载，启动时刻会产生很大冲击电流，同时会产生反向电动势。JSM80N04D 的 80A 大电流能力、内置体二极管、雪崩耐受能力，可以应对电机频繁启停冲击，降低 MOS 烧毁风险。
3、UPS 后备电源、小型逆变器低压回路家用后备 UPS、便携式储能逆变器低压侧开关。设备长时间不间断运行，对器件稳定性、抗浪涌能力要求高，该器件贴片封装有助于电源整机小型化。
设计小贴士1、PCB 设计务必充分利用 TO‑252 散热焊盘，大面积铺铜，保证散热通道，避免局部高温； 2、高温工况下，实际工作电流需要做降额，不要直接使用 80A 标称电流长期满载； 3、感性负载务必重视电压尖峰抑制，可配合 RC 吸收或者 TVS 器件做保护； 4、根据开关频率合理设置栅极驱动电阻，兼顾开关损耗与 EMI 表现。
七、杰盛微：深耕国产功率器件，助力国产化替代
杰盛微（JSMSEMI）是由国家特聘专家、海归博士团队创立的高新技术企业，拥有完整自主研发体系，产品线覆盖 MOSFET、霍尔传感器、栅极驱动 IC、电源管理芯片等上千种型号，产品符合 ISO9001 质量体系与 SGS 环保认证，面向工业控制、储能、汽车电子、数据中心等领域提供芯片解决方案，持续打磨国产功率器件性能，帮助客户实现方案国产化替代，控制供应链风险，降低项目综合成本。
JSM80N04D 作为杰盛微低压大电流 MOS 家族一员，从芯片设计、工艺管控、可靠性测试都经过完整验证，配套完整规格书、特性曲线，为硬件工程师提供充足设计参考，支持客户样品申请与技术对接，帮助工程师缩短项目开发周期。
总结
功率 MOSFET 看着是一颗小小的贴片元器件，却是电能变换系统的心脏。很多产品故障溯源，最终都会落到功率器件选型、散热设计、边界条件没有充分评估。JSM80N04D 用沟槽工艺实现低导通电阻与低栅电荷的平衡，TO‑252 封装兼顾量产与散热，完整的特性曲线给工程师提供充分设计依据，为 40V 平台大电流场景提供一款高性价比国产选择。
选型没有万能器件，合适才最重要。大家在做电路设计时，一定要结合实际工作电压、持续电流、脉冲条件、工作环境温度，参考器件手册完整参数与曲线，做好降额与保护设计，才能充分发挥器件性能，保障整机长期稳定运行。
