在工业电源、电机控制、储能配套等硬件开发场景中，MOSFET 作为核心功率开关器件，它的性能直接决定整机设备的效率、温升以及长期运行可靠性。
很多硬件工程师在项目调试阶段经常遇到这些痛点：大电流工作下器件发热严重，整机效率达不到设计指标；感性负载产生电压尖峰，容易造成管子异常损坏；贴片封装散热受限，实际应用不得不大幅度降额；导通损耗与开关损耗难以平衡，选型十分纠结。
面对 40V 电压平台下的大功率应用需求，国产功率半导体厂商杰盛微（JSMSEMI）推出JSM120N04D N 沟道功率 MOSFET，采用 TO‑252（DPAK）贴片封装，依托沟槽 MOS 工艺，实现低导通内阻、良好散热性能以及完善的可靠性测试，为 DC‑DC 变换、电机驱动、UPS 电源等场景提供国产化器件解决方案。

一、工艺与可靠性双加持，打造高适配国产功率器件
JSM120N04D 采用成熟的沟槽型 Trench MOSFET 芯片工艺，芯片内部高密度单元排布，在器件层面平衡导通电阻与栅极电荷，解决传统平面 MOS 内阻大、损耗高的短板。
1.严苛出厂测试，筑牢批量使用可靠性
在出厂品质管控上，该型号实现100% EAS 单脉冲雪崩测试、100% VGS 栅源电压检测，将雪崩失效、栅极异常等潜在问题拦截在出厂环节，降低批量生产过程中的器件失效风险。
封装材料方面，器件湿度敏感等级为 MSL‑1，生产焊接时无需特殊防潮存储；封装环氧树脂满足 UL94 V‑0 阻燃标准，同时为无卤素材质，既符合工业设备安全规范，也适配绿色供应链的生产要求。

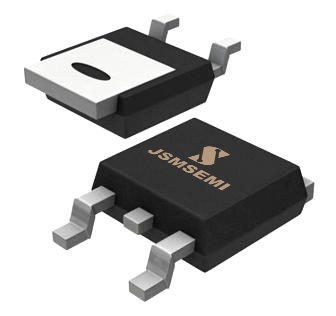

2.TO‑252 封装特性，适配规模化生产
TO‑252 是电源行业普及度很高的贴片封装，引脚定义清晰：Pin1 栅极 (Gate)，Pin2 以及背部金属焊盘为漏极 (Drain)，Pin3 源极 (Source)，芯片内置源‑漏体二极管。器件背部金属焊盘与漏极连通，工作时芯片热量可以直接传导到 PCB 铜箔，充分释放贴片封装散热能力，适配 SMT 自动化贴装，现有硬件方案可以直接兼容，无需重新改板。

器件工作结温区间‑55℃~150℃，最大结温 175℃，能够适应工业场景高低温变化，即使密闭机箱、户外设备等散热条件较差的环境，也可以稳定工作。
重要提示：该器件原厂文档明确说明，此型号未专门针对军工、航空航天、汽车、医疗设备做专项认证。若需要应用于以上特殊领域，务必提前与杰盛微原厂进行技术确认，非指定场景使用带来的相关风险，需要由应用方自行承担。

二、吃透核心电气参数，避开硬件设计隐形坑
作为一款 40V 耐压大电流 N 沟道 MOSFET，JSM120N04D 的各项参数围绕低压大功率工况深度优化，我们从导通特性、开关特性、体二极管、热安全性能四个维度拆解，帮助硬件工程师看懂选型关键。
2.1 导通特性：毫欧级低内阻，压低整机导通损耗
导通电阻 Rds (on) 是 MOS 管最核心的指标，直接决定大电流下的发热大小。JSM120N04D 在 10V 栅极驱动、20A 电流条件下拥有极低导通电阻；即便降低驱动电压至 4.5V，依旧可以维持不错的内阻表现。更低的导通电阻代表同等工作电流下，器件自身损耗更小，有助于提升整机工作效率。
这里有一个非常容易被忽略的设计要点：MOSFET 导通电阻属于正温度系数参数，芯片结温越高，导通电阻就会随之变大。设备满载高温运行的时候，器件损耗会进一步上升。做热仿真与整机降额设计时，不能只参考 25℃常温下的参数，必须考虑温度带来的内阻抬升，防止进入 “温度越高，损耗越大” 的恶性循环，最终造成器件过热损坏。
器件栅源阈值电压 VGS (th) 典型值 1.8V，驱动兼容性优秀，既支持行业常用的 10V 标准驱动，也能够适配 4.5V 低压驱动方案。同时阈值电压会跟随结温升高而下降，硬件设计阶段需要做好驱动回路防护，规避低温启动、高温工作环境下器件误导通的风险。
2.2 开关特性：电荷参数均衡，兼顾开关损耗与 EMI
栅极总电荷 Qg、栅漏电荷 Qgd 也就是米勒电荷，直接决定 MOS 管开通、关断速度以及驱动回路损耗。JSM120N04D 针对 DC‑DC 电源、电机 PWM 调速场景做针对性优化，在 VDD=20V，ID=20A 的标准测试条件下，拥有完整的开关时间以及栅电荷参数。
工程师在实际电路设计时，可以结合栅电荷的特性，合理选配驱动电阻，在开关损耗和 EMI 电磁干扰之间找到平衡点。器件规格书完整提供输入电容 Ciss、输出电容 Coss、反向传输电容 Crss，上述电容数值会随着漏源电压 VDS 发生变化，做电源环路仿真、谐振拓扑分析的时候，需要把电容变化特性纳入评估范围。
2.3 内置体二极管，从容应对感性负载续流冲击
芯片内部集成的源‑漏体二极管，在电机驱动、同步整流拓扑当中承担续流的关键作用。JSM120N04D 完成了体二极管正向特性以及反向恢复特性的完整测试，面对电机换向、电感续流带来的冲击，具备一定的耐受能力。
需要注意，在高频硬开关工况，体二极管反向恢复会带来不可忽视的额外损耗，产品设计阶段，要结合反向恢复电荷指标，综合评估整机的损耗水平。
2.4 热性能与安全工作区，硬件设计不可逾越的底线
壳温 25℃条件下，JSM120N04D 最大耗散功率可达 120W，但这个数值是理想条件下的参数。随着芯片结温不断升高，器件允许的最大功耗会线性下降，当结温达到最高 175℃时，器件允许功耗归零。很多工程师选型只看数据表的最大功率，忽略温度降额规则，产品量产之后就会频繁出现过热烧毁问题。
器件提供完整的 SOA 安全工作区，区分直流、10ms、1ms、100μs、10μs 多档脉冲安全边界。电机启动瞬间、回路短路脉冲冲击，所有工作点都必须落在 SOA 安全范围之内。瞬态热阻抗数据，可供脉冲大电流场景做结温估算，是周期性负载热仿真的重要依据。
该器件 EAS 雪崩测试条件为 Tj=25℃，VDD=20V，L=1mH，IAS=46.5A，充足的雪崩耐受余量，可以化解电机、继电器这类感性负载产生的电压尖峰，给设备运行增加一层安全保障。

三、多场景落地，覆盖低压功率主流应用
依托 40V 耐压、大电流能力以及 TO‑252 封装良好的散热表现，JSM120N04D 可以广泛应用于多种功率变换产品当中。
1. DC‑DC 变换器
升降压电源、板载电源模块、同步整流回路。低导通电阻降低大电流导通损耗，匹配的栅电荷适配常用开关频率，助力电源模块实现高功率密度与高效率。
2. 电机驱动
直流电机驱动回路，包括小型工业执行机构、各类运动控制设备。电机属于典型感性负载，器件雪崩耐受能力、体二极管续流能力，可应对电机启停、换向带来的大电流冲击。
3. UPS 不间断电源
低压侧功率开关与整流支路，设备需要承受短时冲击电流，宽温特性适配复杂多变的供电使用环境。
4. 通用功率开关
大功率负载开关、储能管理回路等 40V 电压以内的功率变换电路。
TO‑252 标准化贴片封装，支持卷带出货，适配全自动 SMT 产线，满足大批量生产需求。杰盛微提供完整规格书以及全套器件特性数据，方便工程师开展仿真与热设计工作，FAE 技术团队可提供技术支持，协助客户完成器件选型、样机调试评估。

四、国产功率器件稳步崛起，杰盛微深耕中低压 MOS 赛道
最近几年国产功率半导体产业持续进步，越来越多硬件研发团队开始选用国产功率器件。选型考量不再局限于成本，稳定交期、原厂快速技术响应、本地化服务，都成为重要的评估维度。
杰盛微（JSMSEMI）持续聚焦沟槽 MOSFET、功率二极管等功率半导体器件的研发与落地，持续打磨芯片工艺，严格把控出厂测试流程，面向电源、工控、消费类设备输出成熟的国产化器件方案。
MOSFET 选型不能简单只看耐压、电流两个参数。导通电阻温度漂移、栅电荷、雪崩能力、SOA 安全区、PCB 散热设计，每一项细节，都会直接影响终端产品的稳定性。JSM120N04D 完整开放全套测试数据，把器件真实性能交给工程师评估，帮助研发人员在项目前期规避调试、量产阶段的潜在隐患。
选型实操小建议

1、TO‑252 封装散热能力高度依赖 PCB 设计，加大漏极焊盘铜箔面积，增加散热过孔，能够有效压低器件工作温升；

2、大电流应用一定要做好降额设计，不要让器件长期工作在极限参数附近；

3、感性负载应用，充分评估雪崩冲击、体二极管反向恢复带来的损耗，预留足够设计余量。

总结

功率 MOSFET 是电源硬件的核心开关，一颗器件的品质，无声影响着终端产品的效率、温升以及使用寿命。杰盛微 JSM120N04D 凭借沟槽工艺带来的低损耗、完善的出厂可靠性管控、通用 TO‑252 封装，为 40V 平台低压大功率应用带来一款扎实可靠的国产 MOSFET 选择。
如果需要规格书、样品评估，欢迎联系杰盛微商务与技术团队。也欢迎大家留言交流 MOS 选型、电源开发相关话题，后续我们会持续分享更多功率器件干货内容。
