在电子产品不断走向小型化、高功率密度的今天，功率 MOSFET 作为电路里的 “电子阀门”，直接决定电源转换效率、整机温升与产品可靠性。很多硬件工程师经常面临两难困境：既要器件承载大电流，又要压缩 PCB 布板面积；既要压低导通损耗，又要保障优秀的开关性能，普通沟槽 MOS 很难同时兼顾多重需求。
SGT 屏蔽栅沟槽工艺的出现，很好破解了这一行业矛盾。作为深耕中低压功率器件赛道的本土厂商，杰盛微（JSMSEMI）推出 JSM70N04Q，一款 40V N 沟道 SGT MOSFET，采用 DFN3030‑8L 紧凑型无引脚封装，把大电流能力、极低导通电阻、优异开关特性集成在 3×3mm 的微小封装之内，为 DC‑DC 变换器、负载开关、锂电电动工具等场景，提供高性价比的国产器件选择。
🔍工艺内核：SGT 架构，导通与开关性能双向兼顾
传统沟槽 MOS 往往存在固有短板：追求更低导通电阻时，栅极寄生电荷会随之抬升，带来开关损耗增加，FOM（栅极电荷 × 导通电阻）综合表现变差，高频工作下整机发热明显。而 SGT 屏蔽栅工艺通过沟槽内部的屏蔽层结构优化，打破 Rds (on) 与 Qg 互相制衡的矛盾关系，在压低导通电阻的同时，有效控制栅极电荷，实现导通损耗与开关损耗的双重优化。
JSM70N04Q 就是 SGT 工艺的落地产物。器件设计目标就是实现极低导通电阻，同时保留出色开关表现，专门面向高效率电源管理类应用。 器件核心特性亮点：
✅ N 沟道架构，优化高速平滑开关，减少开关振荡，降低 EMI 调试压力；
✅ 优异 FOM 品质因子，平衡导通损耗与开关损耗；
✅ 毫欧级超低导通电阻，大电流工况下抑制发热；
✅ RoHS 合规、无卤素，满足消费类、工业类产品环保物料要求。
很多工程师选型时，只关注导通电阻参数，却忽略栅极电荷。同样 Rds (on) 的两颗 MOS，Qg 参数差一倍，高频 DC‑DC 应用中，开关损耗会拉开巨大差距。JSM70N04Q 兼顾两项关键指标，不管是高频 DC‑DC 同步整流，还是电机负载的硬开关场景，都能够发挥工艺优势。
📊核心参数解析：小封装承载 75A 大电流

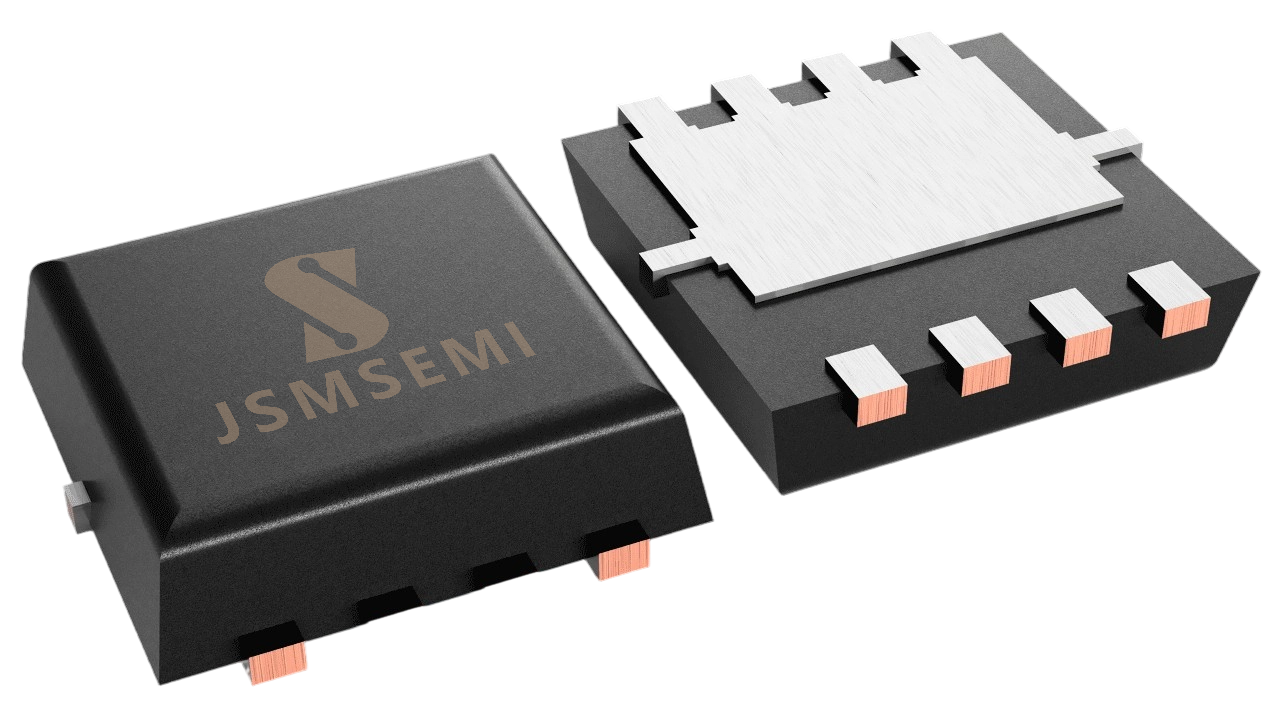

JSM70N04Q 采用 DFN3030‑8L 贴片封装，8 引脚布局，多引脚并联源极、漏极，降低引脚寄生电阻，充分释放芯片电流能力。
⚠️重要提示：75A 连续漏极电流（Tc=25℃）是封装极限额定值，实际应用电流受 PCB 铜箔散热、外壳温度约束，设计时务必做降额使用，不可直接按 75A 满额长期运行。

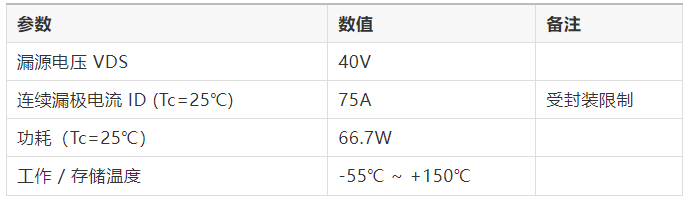

最大额定参数（25℃）
漏源耐压 VDS：40V，完美适配 12‑36V 锂电系统，预留充足电压裕量，应对电压尖峰冲击；
连续漏极电流 ID：75A（Tc=25℃）；
外壳 25℃条件下功耗：66.7W；
工作结温范围：‑55℃~+150℃，覆盖消费、工业设备宽温工作需求。
热性能层面，器件稳态结到环境热阻 RθJA 为 60.4℃/W。DFN 封装器件的散热高度依赖 PCB 铺铜设计，手册也特别标注，额定参数基于最小 PCB 布局测试。硬件设计阶段，需要充分规划功率回路铜箔面积，才能把器件的电流、散热潜力发挥出来。
电气特性上，VGS=4.5V、ID=15A 工况，RDS (on) 最大仅 10mΩ，典型 8mΩ；当栅极电压提升至 10V，导通电阻会进一步下降。极低导通电阻意味着大电流流过时，导通压降小，传导损耗被有效抑制，设备温升得到改善。
动态参数方面，栅极电阻 RG 典型 5.8Ω，Qgs=2.2nC，Qgd=2.6nC，具备合理的栅极电荷水平。器件内置体二极管，可应对电机感性负载续流场景，文档完整提供体二极管正向特性曲线，方便工程师评估续流工况。

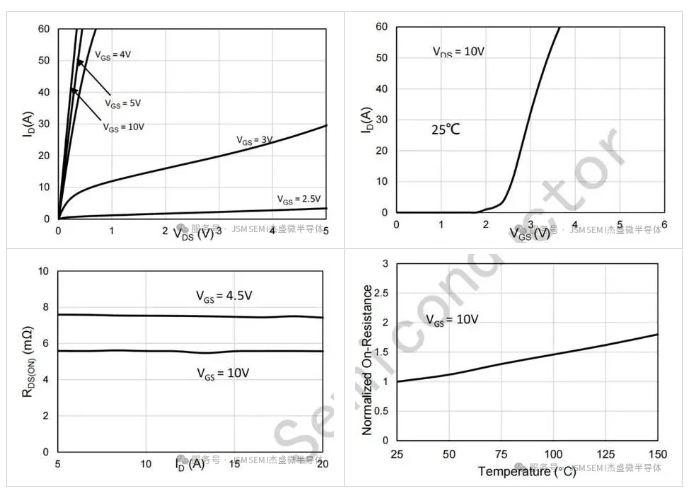

整套规格书配套完整特性曲线：输出特性曲线、转移特性曲线、导通电阻随电流 / 温度变化曲线、电容特性、栅极电荷曲线、功率降额、电流降额、瞬态热阻抗、安全工作区 SOA 等全套图表，给硬件仿真、器件评估提供完整的数据支撑，方便前期电路仿真与器件验证。
🛠️主要应用场景，精准匹配市场需求
1、DC‑DC 转换器与负载开关在大电流降压、升压 DC‑DC 电路，系统负载开关回路中，器件既要承受高频反复开关，又要持续流过数安培至数十安培电流。JSM70N04Q 优秀的 FOM 参数，能够帮助电源方案提升转换效率，降低整机功耗，减少电源模块发热，助力设备实现更高能效。小体积 DFN3030‑8L 封装，也适配产品小型化设计趋势，节省宝贵 PCB 空间。
2、锂电电动工具
无刷电动工具市场持续扩容，18‑36V 锂电平台是行业主流。电机启动、堵转时刻会产生几十安培瞬时大电流，不仅要求 MOS 管可以承受峰值冲击，还要拥有良好的 SOA 安全工作区，同时体二极管续流性能要可靠。JSM70N04Q 的 40V 耐压、大电流能力、SGT 工艺带来的开关特性，适配 BLDC 电机驱动桥臂应用，为电动工具方案提供可靠的国产器件选择。
设计提醒：电动工具存在感性负载，会产生 UIS 非钳位感性冲击，器件手册提供完整 UIS 测试条件，产品落地必须完成整机工况验证，不能仅依赖 datasheet 参数。
⚠️硬件设计避坑指南，用好这颗 MOS 的关键点
再好的器件，也需要合理电路与 PCB 设计，才能发挥全部实力，这里整理几条实操设计要点，供工程师参考：1.重视散热降额：75A 为 Tc=25℃理想条件下封装极限电流。外壳温度升高，允许最大电流会显著下降。PCB 一定要预留足够铺铜面积做散热，大电流功率回路尽量缩短走线，降低走线寄生电阻。
2.驱动电压合理设置：器件在 4.5V 栅压即可实现较低导通电阻，10V 驱动下导通电阻进一步优化；实际项目中，保证驱动电压幅值，避免 MOS 进入半导通状态，造成异常发热。
3.关注温度对 Rds (on) 影响：MOSFET 导通电阻会随着结温升高而变大，文档曲线清晰展示归一化导通电阻随温度上升的变化趋势，高温工况下损耗会随之增加，热仿真阶段需要纳入考量。
4.充分整机验证：器件手册给出的参数，是器件独立测试条件结果。实际整机系统中，受布局、驱动、负载、环境温度多重因素影响，性能会产生变化。任何项目导入，都需要完成完整整机测试，包含温升、负载、冲击、高低温全工况验证。
5.环保物料管控：器件支持 RoHS、无卤素，BOM 物料管控可直接满足相关标准。
📈国产功率器件持续进阶，杰盛微夯实产品矩阵
当前国内硬件方案对于功率半导体国产化替代需求持续高涨，不少项目在选型时，既追求性能对标国际同类器件，同时看重稳定供货、快速本地技术支持。杰盛微持续深耕 SGT、沟槽 MOS 工艺，不断丰富 DFN 系列封装器件矩阵，覆盖不同耐压、电流档位，面向消费电子、电源管理、电机驱动等赛道输出完整器件方案。
JSM70N04Q 这款器件，把 SGT 工艺优势带入 3×3mm 小封装，解决 “大电流” 与 “小体积” 之间的矛盾，给硬件工程师带来又一个选型选项。功率半导体没有万能器件，每一颗芯片都有自己最优适用场景，是否适配项目，依旧需要结合整机需求，完成仿真、样品测试、可靠性验证完整流程。
✍️总结
小小的一颗 MOSFET，是万千电子设备的能量枢纽。从电源转换到电机驱动，功率器件的性能上限，就是终端产品体验的上限。杰盛微也将继续立足本土研发，打磨中低压功率器件产品，持续响应市场多样化需求，为国内硬件研发赋能。
💡提示：本文内容仅供器件科普参考，不构成直接设计依据。项目正式导入，请以官方规格书为准，务必开展完整的整机测试验证。
