JSM180N04Q N 沟道增强型 SGT MOSFET
发布日期：2026/8/28 9:40:29
在电源系统向高功率密度、小型化快速迭代的今天，低压大电流 MOSFET 是电力电子设备的核心基石。面对 UPS、DC‑DC 变换器等设备的严苛需求，国产功率半导体厂商杰盛微（JSMSEMI）推出 JSM180N04Q N 沟道增强型 SGT MOSFET，以 PDFN5060‑8L 紧凑贴片封装，实现 40V 耐压、180A 大电流与毫欧级导通电阻，为硬件工程师提供高可靠的国产化器件选型参考。
电力电子行业持续向着小型化、高效率、高可靠性方向升级。无论是不间断电源 UPS、大功率 DC‑DC 变换模块，还是各类功率开关设备，功率 MOSFET 都扮演着 “电子开关” 的关键角色，器件的性能直接决定整机的转换效率、温升表现与长期运行寿命。
很多硬件工程师在实际项目开发过程中，常常会遇到一系列棘手痛点：设备需要承载百安培级持续大电流，但 PCB 板空间有限，传统插件封装体积过大；MOS 管大电流工况下导通损耗高，整机温升居高不下；MCU 与电源芯片仅支持 4.5V 低压驱动，部分 MOS 在低压栅压条件下导通电阻急剧恶化；感性负载带来的浪涌、雪崩冲击，容易引发器件异常损坏；市面部分器件纸面参数亮眼，但缺少完整出厂可靠性筛选，批量生产阶段潜藏失效风险。
JSM180N04Q 采用分裂栅沟槽 SGT MOSFET 工艺，高密度单元芯片设计，从芯片底层实现导通电阻的大幅降低，典型 RDS (ON) 小于 1.4mΩ。SGT 工艺相比传统沟槽 MOS，在导通损耗、开关特性之间做到更好平衡，同时优化雪崩耐受能力，应对感性负载的瞬态冲击更加从容。

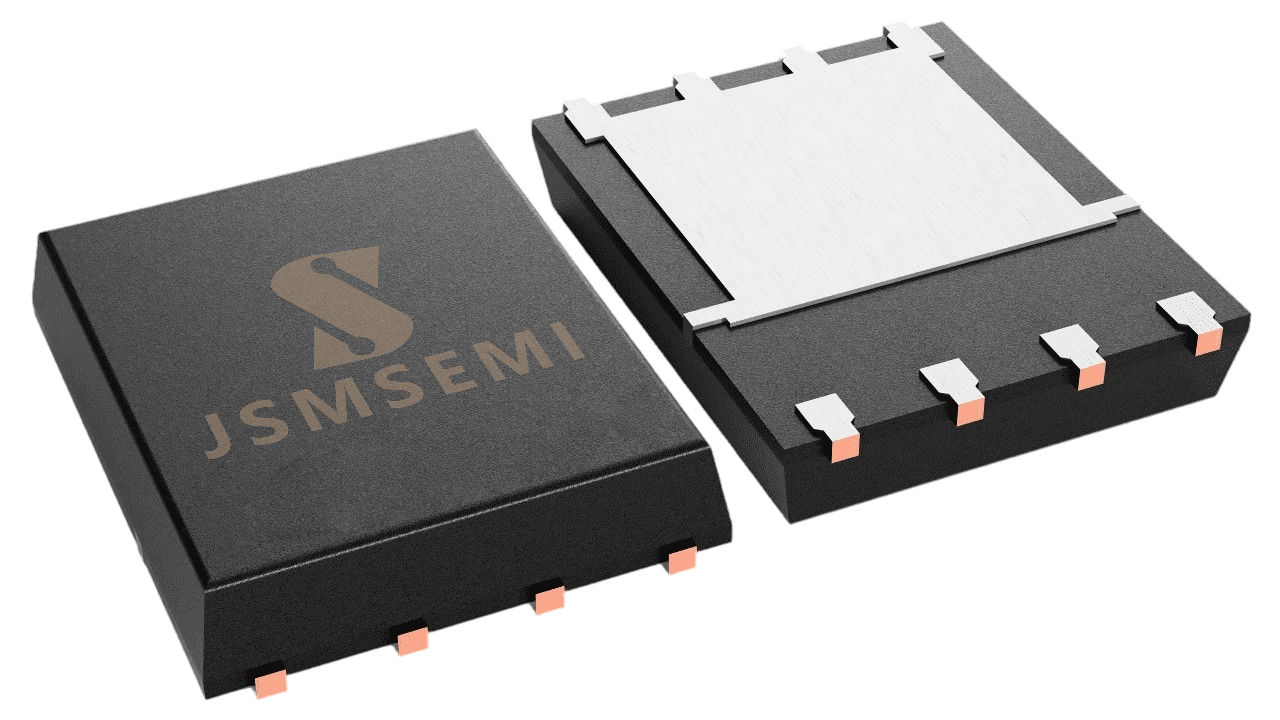

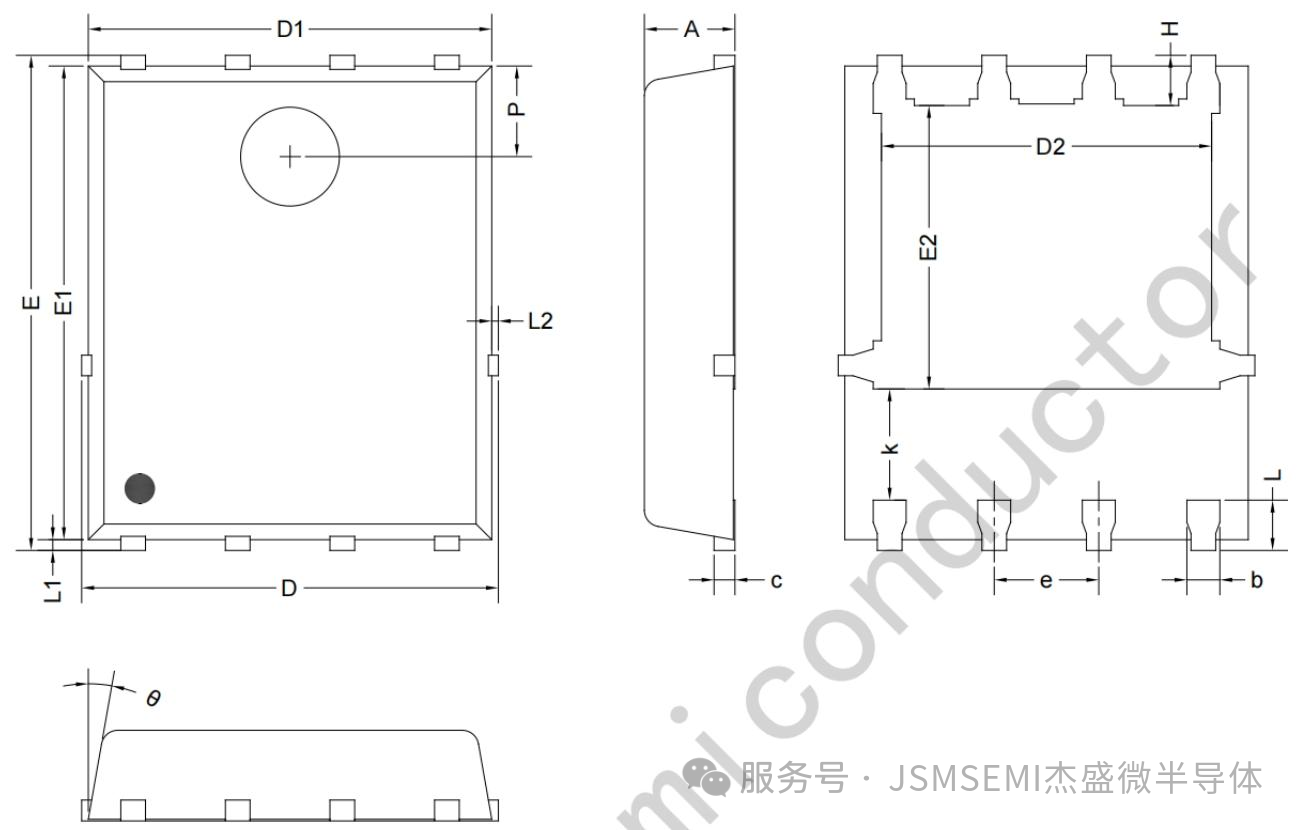

封装选用 PDFN5060‑8L（也叫 DFN5060‑8L）无引脚贴片封装，5×6mm 紧凑外形，封装底部大面积金属焊盘，具备十分出色的导热能力，热量可以快速传导至 PCB 铜箔，缓解大电流工作下器件过热降额问题。引脚定义为 4 路 D 漏极引脚、4 路 S 源极引脚、1 路 G 栅极引脚，多引脚并联布局，降低引脚本身的阻抗，适配百安培大电流通路。芯片内部集成反向体二极管，无需额外外接二极管，简化外围电路设计。
在物料可靠性层面，该器件出厂执行100% EAS 雪崩能量测试、100% VDSS 耐压测试，每一颗器件都经过严苛筛选，保障批量供货一致性；湿度敏感等级 MSL1，生产装配无需复杂的防潮管控；封装环氧树脂满足 UL94 V‑0 阻燃标准，并且器件为无卤素设计，满足绿色制造、出口合规相关要求，适配工业、消费类产品的环保标准。
二、核心电气规格解析，看懂器件硬实力
JSM180N04Q 是 40V 耐压 N 沟道增强型 MOSFET，额定连续漏极电流可达 180A，面向低压大功率变换场景，下面拆解关键参数的工程意义。
（1）静态关键参数
1.漏源击穿电压 BVdss：40V，适合 24V、36V 等低压电源母线，设计时建议预留电压裕量，规避浪涌尖峰击穿风险。

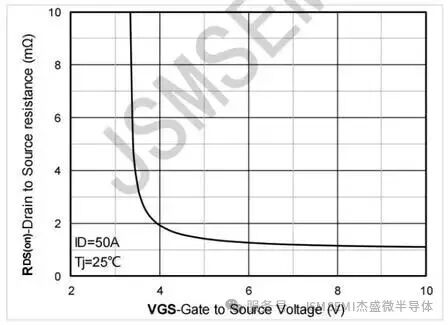

2.导通电阻 RDS (ON)：VGS=10V，ID=50A 条件，最大仅 1.4mΩ。导通电阻是低压 MOS 最重要指标，阻值越低，导通损耗越小，设备发热越低。同时器件支持 4.5V 低压栅极驱动，适配很多电源芯片、MCU 直接驱动的应用场景，不用额外增加驱动升压电路。需要注意，4.5V 驱动下，随着漏极电流持续增大，导通电阻会出现抬升，大电流工况优先推荐 10V 栅极驱动，进一步压低发热。
3.体二极管特性：芯片内置反向体二极管，可承担续流工作。体二极管具备完整正向特性，高温环境下正向压降会下降，工程师做续流设计时，需要结合温度曲线评估二极管损耗，避免二极管过热失效。
（2）动态与开关参数
功率 MOS 不只是看直流导通性能，电容、栅电荷直接决定开关损耗，影响整机高频工作效率。 JSM180N04Q 输入电容 Ciss 最大 5500pF，输出电容 Coss 典型 1850pF；包含完整总栅电荷 Qg、栅源电荷 Qgs、栅漏米勒电荷 Qgd 指标，开通延迟时间典型 14ns（VGS=10V，VDD=20V，ID=50A 测试条件），拥有不错的开关速度，可满足中高频 DC‑DC 变换的开关需求。器件的电容会随着 VDS 漏源电压变化，硬件设计做环路仿真时，可以参考手册电容特性曲线，获取不同工作电压下的实际电容数值。
（3）极限与热性能

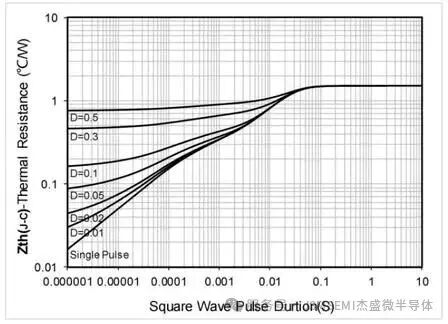

器件明确给出绝对最大额定值，包含最大耗散功率、雪崩耐受能量、结温存储温度范围。PDFN5060‑8L 封装热阻表现优秀，同时手册提供完整瞬态热阻抗曲线。脉冲工作场景下，脉冲宽度、占空比会直接影响热阻抗；短脉冲瞬态工况，器件可以承受更高电流；长时间直流工作，则必须按照直流热阻做降额设计。手册附带安全工作区 SOA 曲线图，划分不同脉冲宽度下 ID‑VDS 安全边界，大电流区域受导通电阻限制，硬件设计必须严格遵循 SOA 安全区，避免器件超出工作边界损坏。
依托 40V 耐压、180A 大电流、超低导通电阻、优秀散热封装的综合优势，JSM180N04Q 适合以下设备开发：
不间断电源 UPS：UPS 内部逆变、功率开关链路，需要承受大电流冲击，对器件雪崩可靠性、散热性能要求高，该器件可以用于功率开关通路。
大功率 DC‑DC 转换器：工业电源、负载点电源模块，高功率密度电源，支持高频开关，兼顾效率与体积。
各类大功率功率开关应用：大电流负载开关、储能电源、直流电机功率回路等低压大功率场景。
在实际选型应用过程中，工程师需要结合自己系统的实际工况做评估：系统工作电压、持续电流、脉冲峰值电流、驱动电压、开关频率、PCB 散热条件，综合参考手册输出特性、转移特性、栅电荷、热阻抗、安全工作区等全套曲线，完成器件降额设计。 当系统工作大电流时，优先选用 10V 栅极驱动，获得最低导通电阻；如果只能 4.5V 驱动，需要充分评估大电流下的温升；感性负载场景，充分利用器件 EAS 雪崩能力，同时评估是否需要增加吸收保护电路。
四、国产功率器件持续进阶，杰盛微助力国产化替代
当前国内电力电子产业蓬勃发展，越来越多设备厂商开启器件国产化评估，不仅仅是追求成本优势，更看重供货稳定、本地技术支持、快速的定制迭代能力。杰盛微作为国内专注功率半导体的企业，产品矩阵覆盖 MOSFET、驱动 IC、电流传感器等品类，面向消费电子、工业控制、新能源等赛道持续输出产品，不断打磨器件工艺与可靠性测试体系，针对国内客户的实际应用场景优化器件参数。
JSM180N04Q 这款 SGT MOSFET，把百安培级大电流性能压缩到 PDFN5060‑8L 贴片封装之内，实现超低导通电阻，同时兼顾 4.5V 低压驱动、全检可靠性、无卤素环保等多重特性，为 40V 低压大功率赛道，提供一款高竞争力的国产 MOSFET 选型。硬件工程师在新项目选型、老项目物料替代的时候，可以将该型号纳入评估清单。
最后：器件选型没有万能的型号，任何一颗芯片都需要结合系统工况做完整测试验证。JSM180N04Q 完整规格手册，可前往杰盛微官网下载，包含全部电气参数、特性曲线图、封装尺寸图纸，为硬件设计提供完整参考依据。
很多硬件工程师在实际项目开发过程中，常常会遇到一系列棘手痛点：设备需要承载百安培级持续大电流，但 PCB 板空间有限，传统插件封装体积过大；MOS 管大电流工况下导通损耗高，整机温升居高不下；MCU 与电源芯片仅支持 4.5V 低压驱动，部分 MOS 在低压栅压条件下导通电阻急剧恶化；感性负载带来的浪涌、雪崩冲击，容易引发器件异常损坏；市面部分器件纸面参数亮眼，但缺少完整出厂可靠性筛选，批量生产阶段潜藏失效风险。
如何平衡大电流能力、低导通损耗、优异散热性能、低压驱动适配与量产可靠性，成为低压 40V 功率平台选型的核心难题。杰盛微 JSM180N04Q 正是针对这一系列行业痛点打造的 SGT 工艺功率 MOSFET，依托分裂栅沟槽技术，在紧凑型贴片封装内部释放强悍功率性能，助力低压大功率场景实现国产化替代。
JSM180N04Q 采用分裂栅沟槽 SGT MOSFET 工艺，高密度单元芯片设计，从芯片底层实现导通电阻的大幅降低，典型 RDS (ON) 小于 1.4mΩ。SGT 工艺相比传统沟槽 MOS，在导通损耗、开关特性之间做到更好平衡，同时优化雪崩耐受能力，应对感性负载的瞬态冲击更加从容。
封装选用 PDFN5060‑8L（也叫 DFN5060‑8L）无引脚贴片封装，5×6mm 紧凑外形，封装底部大面积金属焊盘，具备十分出色的导热能力，热量可以快速传导至 PCB 铜箔，缓解大电流工作下器件过热降额问题。引脚定义为 4 路 D 漏极引脚、4 路 S 源极引脚、1 路 G 栅极引脚，多引脚并联布局，降低引脚本身的阻抗，适配百安培大电流通路。芯片内部集成反向体二极管，无需额外外接二极管，简化外围电路设计。
在物料可靠性层面，该器件出厂执行100% EAS 雪崩能量测试、100% VDSS 耐压测试，每一颗器件都经过严苛筛选，保障批量供货一致性；湿度敏感等级 MSL1，生产装配无需复杂的防潮管控；封装环氧树脂满足 UL94 V‑0 阻燃标准，并且器件为无卤素设计，满足绿色制造、出口合规相关要求，适配工业、消费类产品的环保标准。
JSM180N04Q 是 40V 耐压 N 沟道增强型 MOSFET，额定连续漏极电流可达 180A，面向低压大功率变换场景，下面拆解关键参数的工程意义。
（1）静态关键参数
1.漏源击穿电压 BVdss：40V，适合 24V、36V 等低压电源母线，设计时建议预留电压裕量，规避浪涌尖峰击穿风险。
2.导通电阻 RDS (ON)：VGS=10V，ID=50A 条件，最大仅 1.4mΩ。导通电阻是低压 MOS 最重要指标，阻值越低，导通损耗越小，设备发热越低。同时器件支持 4.5V 低压栅极驱动，适配很多电源芯片、MCU 直接驱动的应用场景，不用额外增加驱动升压电路。需要注意，4.5V 驱动下，随着漏极电流持续增大，导通电阻会出现抬升，大电流工况优先推荐 10V 栅极驱动，进一步压低发热。
3.体二极管特性：芯片内置反向体二极管，可承担续流工作。体二极管具备完整正向特性，高温环境下正向压降会下降，工程师做续流设计时，需要结合温度曲线评估二极管损耗，避免二极管过热失效。
功率 MOS 不只是看直流导通性能，电容、栅电荷直接决定开关损耗，影响整机高频工作效率。 JSM180N04Q 输入电容 Ciss 最大 5500pF，输出电容 Coss 典型 1850pF；包含完整总栅电荷 Qg、栅源电荷 Qgs、栅漏米勒电荷 Qgd 指标，开通延迟时间典型 14ns（VGS=10V，VDD=20V，ID=50A 测试条件），拥有不错的开关速度，可满足中高频 DC‑DC 变换的开关需求。器件的电容会随着 VDS 漏源电压变化，硬件设计做环路仿真时，可以参考手册电容特性曲线，获取不同工作电压下的实际电容数值。
（3）极限与热性能
器件明确给出绝对最大额定值，包含最大耗散功率、雪崩耐受能量、结温存储温度范围。PDFN5060‑8L 封装热阻表现优秀，同时手册提供完整瞬态热阻抗曲线。脉冲工作场景下，脉冲宽度、占空比会直接影响热阻抗；短脉冲瞬态工况，器件可以承受更高电流；长时间直流工作，则必须按照直流热阻做降额设计。手册附带安全工作区 SOA 曲线图，划分不同脉冲宽度下 ID‑VDS 安全边界，大电流区域受导通电阻限制，硬件设计必须严格遵循 SOA 安全区，避免器件超出工作边界损坏。
工程小提示：MOSFET 导通电阻具备正温度系数，结温升高 RDS (ON) 随之变大，器件发热之后导通损耗会进一步上升，布局设计务必做好 PCB 铜箔散热铺铜；而栅极阈值电压 VGS (th) 是负温度系数，温度越高阈值电压越低，低温高温工况下都要评估驱动电压余量，防止误开启、开启不足的问题。
依托 40V 耐压、180A 大电流、超低导通电阻、优秀散热封装的综合优势，JSM180N04Q 适合以下设备开发：
不间断电源 UPS：UPS 内部逆变、功率开关链路，需要承受大电流冲击，对器件雪崩可靠性、散热性能要求高，该器件可以用于功率开关通路。
大功率 DC‑DC 转换器：工业电源、负载点电源模块，高功率密度电源，支持高频开关，兼顾效率与体积。
各类大功率功率开关应用：大电流负载开关、储能电源、直流电机功率回路等低压大功率场景。
在实际选型应用过程中，工程师需要结合自己系统的实际工况做评估：系统工作电压、持续电流、脉冲峰值电流、驱动电压、开关频率、PCB 散热条件，综合参考手册输出特性、转移特性、栅电荷、热阻抗、安全工作区等全套曲线，完成器件降额设计。 当系统工作大电流时，优先选用 10V 栅极驱动，获得最低导通电阻；如果只能 4.5V 驱动，需要充分评估大电流下的温升；感性负载场景，充分利用器件 EAS 雪崩能力，同时评估是否需要增加吸收保护电路。
四、国产功率器件持续进阶，杰盛微助力国产化替代
当前国内电力电子产业蓬勃发展，越来越多设备厂商开启器件国产化评估，不仅仅是追求成本优势，更看重供货稳定、本地技术支持、快速的定制迭代能力。杰盛微作为国内专注功率半导体的企业，产品矩阵覆盖 MOSFET、驱动 IC、电流传感器等品类，面向消费电子、工业控制、新能源等赛道持续输出产品，不断打磨器件工艺与可靠性测试体系，针对国内客户的实际应用场景优化器件参数。
JSM180N04Q 这款 SGT MOSFET，把百安培级大电流性能压缩到 PDFN5060‑8L 贴片封装之内，实现超低导通电阻，同时兼顾 4.5V 低压驱动、全检可靠性、无卤素环保等多重特性，为 40V 低压大功率赛道，提供一款高竞争力的国产 MOSFET 选型。硬件工程师在新项目选型、老项目物料替代的时候，可以将该型号纳入评估清单。
最后：器件选型没有万能的型号，任何一颗芯片都需要结合系统工况做完整测试验证。JSM180N04Q 完整规格手册，可前往杰盛微官网下载，包含全部电气参数、特性曲线图、封装尺寸图纸，为硬件设计提供完整参考依据。
