今天为大家带来杰盛微（JSMSEMI）推出的JSM3401AL，一款 SOT‑23‑3L 封装的‑30V P 沟道增强型 MOSFET，凭借沟槽工艺、低导通电阻、完整出厂可靠性筛选，成为中小功率设计极具性价比的器件选择。
🔍 为什么 P 沟道 MOSFET 依旧不可替代？
做硬件设计的工程师都清楚，N 沟道 MOSFET 是市场主流，导通性能优秀，应用广泛。但在部分电路架构下，P 沟道器件有着无可替代的优势。P 沟道 MOSFET 属于电压控制型功率器件，当栅源之间施加负向电压即可实现导通。在电源侧高端开关应用中，使用 P‑MOS 不需要额外搭建电荷泵升压电路，主控 IO 口可以直接完成器件通断控制，简化外围电路设计，减少 BOM 元器件数量，降低整机成本与 PCB 布板压力。
常见应用场景包括：电源负载开关、电池回路保护、小电机驱动、UPS 辅助回路、DC‑DC 转换器等。但传统 P 沟道 MOSFET 经常遇到痛点：同等封装下导通电阻偏高，大电流工作发热严重；器件一致性差，批量产品参数离散；封装散热能力不足，长时间工作温升超标。
杰盛微 JSM3401AL 正是针对以上行业痛点进行优化，采用 Trench 沟槽功率 MOSFET 技术，高密度单元硅片设计，在 SOT‑23‑3L 小体积封装里面，实现‑30V 耐压、‑4.3A 连续电流输出，兼顾性能、体积与可靠性。
✨ JSM3401AL 核心产品亮点
JSM3401AL 是杰盛微面向消费及工业中小功率市场开发的 P 沟道增强型 MOSFET，封装 SOT‑23‑3L。
✅ 核心电气参数
漏源耐压 VDS：‑30V连续漏极电流 ID（Tc=25℃）：‑4.3A
导通电阻 RDS (on)：≤52mΩ@VGS=‑10V；最大 78mΩ@VGS=‑4.5V，ID=‑3.5A
最大耗散功率：1.5W
工作结温范围：‑55℃ ~ +150℃
✅ 工艺与可靠性优势
1.沟槽 MOS 工艺：高密度电池元设计，有效压低导通电阻，降低导通损耗，设备工作时发热更少，提升整机效率。2.严苛出厂筛选：器件 100% 经过 EAS 雪崩能力测试、100% VDS 耐压测试，剔除不良芯片，保障批量产品一致性。
3.封装散热优化：SOT‑23‑3L 封装引脚漏极与 TAB 相连，扩大散热接触面积，改善小封装散热表现。
4.环保合规：器件无卤，环氧树脂满足 UL94 V‑0 阻燃等级；湿度敏感度等级 MSL1，生产贴片无需严格管控防潮存储，方便工厂生产管理。
5.内置体二极管：芯片内部集成源漏反向体二极管，可吸收感性负载反向电动势，保护器件，适配电机、继电器这类感性负载驱动场景。
📌引脚定义（SOT‑23‑3L） Pin1：Gate 栅极；Pin2 (TAB)：Drain 漏极；Pin3：Power Source 源极。
🛠️ 多元落地应用场景
依托‑30V 耐压、4.3A 电流能力、低导通电阻的特性，JSM3401AL 可以适配众多中小功率硬件方案。
1、功率开关应用各类设备电源通路的负载开关，完成电源通路的开启与切断。相比传统继电器，MOSFET 开关速度快，无机械磨损，适合高频通断控制。
2、UPS 不间断电源在小型 UPS 设备辅助电源回路，做电源切换开关，实现供电通路快速切换，保障后端负载不间断供电。
3、DC‑DC 转换器用于非隔离电源转换电路，作为功率开关管参与电能变换，低 RDS (on) 可以减少转换过程的功率损耗，提升电源转换效率。
4、小功率电机驱动玩具电机、小型执行机构驱动回路，P 沟道做高端侧开关，配合 N‑MOS 组成桥臂，驱动感性电机负载。内置体二极管可以泄放电机反向感应电压，提升器件抗冲击能力。
⚠️重要提示：该器件为通用消费 / 工业级器件，未针对汽车、军工航天、医疗设备做专项认证。如果需要在以上领域使用，需要设计方充分评估全部风险。
📊 读懂器件特性，助力硬件选型
一份优质的数据手册，不只是参数表格，各类特性曲线是工程师做仿真、热设计、环路评估的重要依据。杰盛微 JSM3401AL 规格书完整提供全套 25℃与 125℃高温条件下的特性曲线，方便工程师评估全工况性能。
1.输出特性与转移特性
曲线展示不同栅极电压下漏极电流输出能力，同时对比室温和 125℃高温差异。高温条件下器件性能会发生变化，硬件设计时不能只参考 25℃标称参数，必须考虑整机高温工况降额设计。
2.导通电阻 RDS (on) 多维度曲线
导通电阻会受栅极电压、负载电流、芯片结温共同影响。结温升高，RDS (on) 会随之上升，器件损耗进一步加大，形成温升正反馈。设计师在做热设计时，需要结合曲线评估最大工作电流下的温升，做好降额。
3.电容特性曲线（Ciss/Coss/Crss）
输入、输出、反向传输电容直接决定 MOSFET 开关速度与开关损耗。电容参数会跟随 VDS 电压变化，在高频开关 DC‑DC 电路中，需要参考该组曲线评估开关损耗、EMI 表现。
4.体二极管正向特性
电机、继电器等感性负载关断瞬间，电流会通过体二极管续流。手册提供 25℃/125℃二极管正向特性，方便评估续流阶段压降与发热。
5.最大漏极电流‑结温曲线
随着芯片结温不断升高，器件允许最大持续电流明显衰减。这也是硬件设计很容易踩坑的点：标称 4.3A 电流是 25℃壳温条件下参数，设备整机升温之后，实际允许工作电流必须降额使用。
6.热瞬态阻抗曲线
用于评估脉冲工况下热响应，对于脉冲大电流工作场景，借助热瞬态阻抗，可计算脉冲工作时芯片瞬时结温，避免器件热击穿损坏。
💡选型小建议：功率器件设计务必做好降额，电流、电压预留充足余量，同时结合热特性曲线评估整机温升，不要直接照搬规格书 25℃极限参数用于实际产品。
📦封装与生产配套

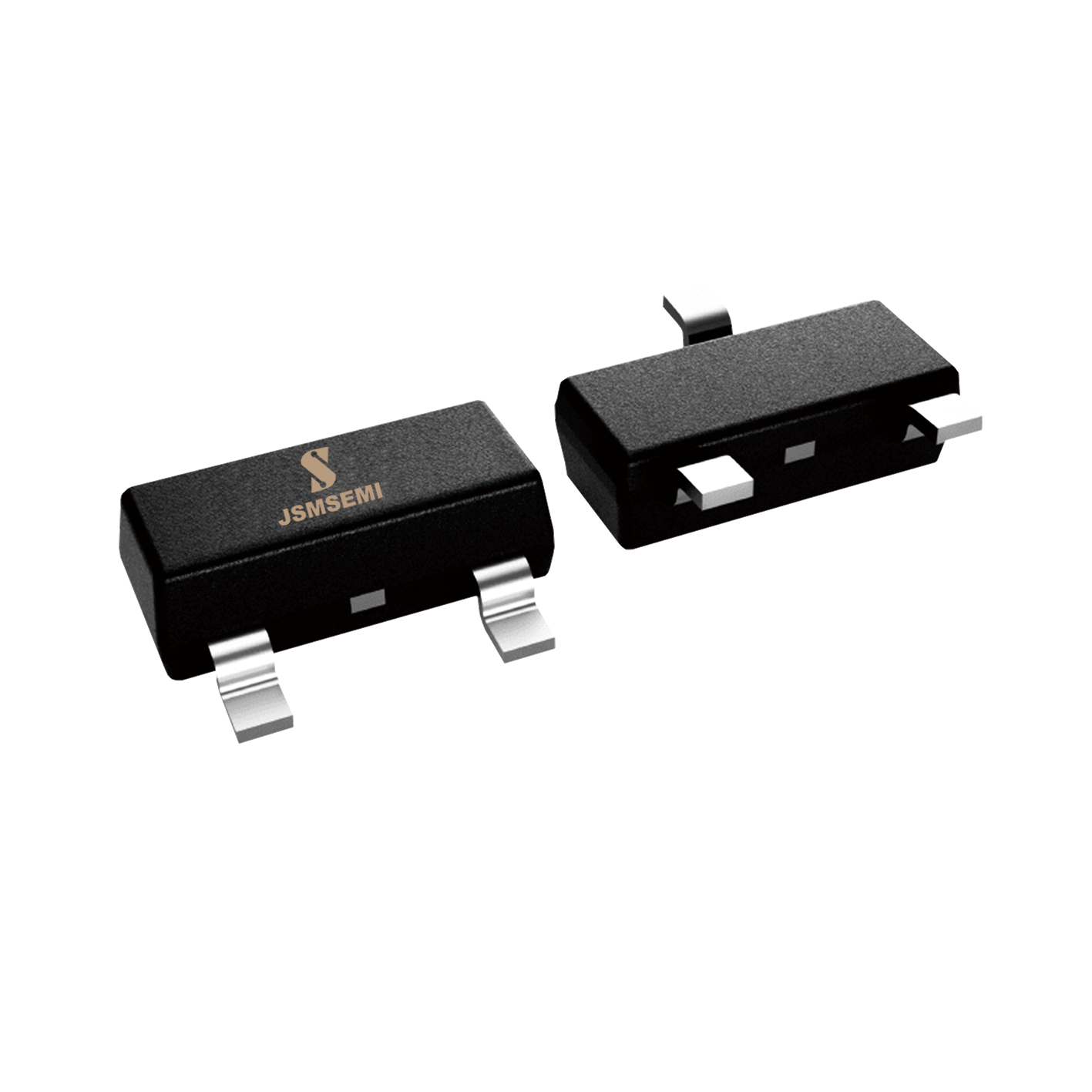

JSM3401AL 采用 SOT‑23‑3L 贴片封装，规格书完整提供封装外形尺寸图纸，同时提供毫米、英寸两套尺寸，方便 PCB 库绘制。SOT‑23‑3L 是电子行业通用贴片封装，供应链成熟，SMT 贴片工艺简单，适配大批量自动化生产。
器件湿度等级 MSL1，车间存储条件宽松，不用严格管控真空拆封后的回焊时间，对工厂生产管理更友好；无卤物料，满足国内外主流消费电子环保要求。
📝最后：合适的器件，才是最好的器件
功率半导体器件选型，从来不是一味追求更高的电流、更高耐压。在实际项目中，封装体积、导通损耗、开关特性、批量一致性、供应链保障，都是需要综合权衡的要素。
杰盛微 JSM3401AL，在小小的 SOT‑23‑3L 封装里面，把‑30V/4.3A P 沟道 MOSFET 的综合性能做到均衡。沟槽工艺带来低导通电阻，出厂 100% 雪崩、耐压筛选保障批量可靠性，同时兼顾环保、生产便利性，是中小功率负载开关、DC‑DC 转换、小电机驱动项目值得重点评估的器件。
硬件工程师在项目设计阶段，建议完整阅读官方规格书，结合自身整机工况，完成参数仿真、热仿真以及样机实测验证。如需获取 JSM3401AL 完整规格书、样品申请，欢迎联系杰盛微业务团队。
