在消费电子、便携数码、物联网硬件高速迭代的今天，产品小型化、高效率、供应链稳定可控，已经成为硬件研发与采购团队共同关注的核心课题。在各类锂电池供电设备、小型电源板卡中，SOT‑23‑3 封装 P 沟道 MOSFET作为负载开关、电源路径控制、电池保护的核心器件，用量巨大，地位举足轻重。
过去行业大量使用经典‑20V P 沟道器件，凭借紧凑封装、不错的电流能力，广泛落地在便携设备、DC‑DC 转换、LCD 背光驱动等电路。但受全球供应链波动影响，经常会遇到交期拉长、采购成本波动、供货不稳定等现实难题，给项目量产、备货规划带来不少困扰。针对市场痛点，杰盛微（JSMSEMI）推出 JSM3423 ，‑20V P 沟道增强型 MOSFET，SOT‑23‑3 标准封装，引脚定义、电气参数完整对标，PCB 无需改版，产线无需调整，实现平滑国产化替代，兼顾优异电气性能、稳定供货与高性价比，为广大硬件工程师提供可靠新选择。

一、 产品定位：小封装，大能力，低压开关场景量身打造

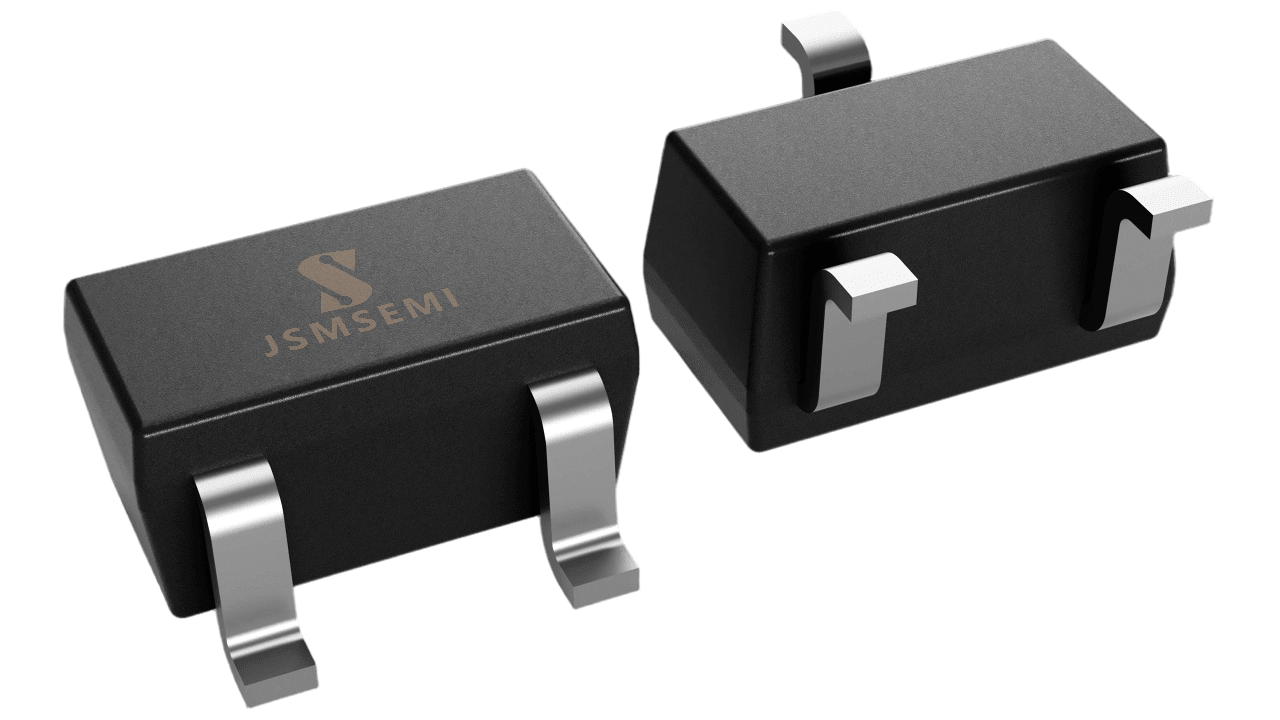

JSM3423是杰盛微基于自研高密度先进沟槽工艺打造的 P 沟道增强型功率场效应管。沟槽工艺通过优化芯片元胞结构，在有限芯片面积下实现更低导通电阻，平衡导通损耗、开关特性与器件成本，尤其适配低压大电流的开关应用场景。
器件采用行业通用 SOT‑23‑3L 贴片封装，完全兼容标准焊盘，硬件设计无需修改 PCB 布局，直接替换即可投入生产，极大降低工程师改板、重新验证的时间成本。器件全系列符合 RoHS 环保规范，满足消费电子、工业模块对环保物料的硬性要求，适配大批量编带贴片生产。
核心定位场景：电源管理模块、便携式电子产品、DC/DC 转换器、负载开关、数码相机、LCD 显示屏逆变器、电池供电类设备，覆盖绝大多数低压 P 管开关应用，无论是电源通路使能控制、负载通断，还是简易电池保护电路，都可以胜任。

二、 硬核参数拆解，读懂 JSM3423综合实力
测试条件：环境温度 25℃，数据来源于杰盛微器件规格书。

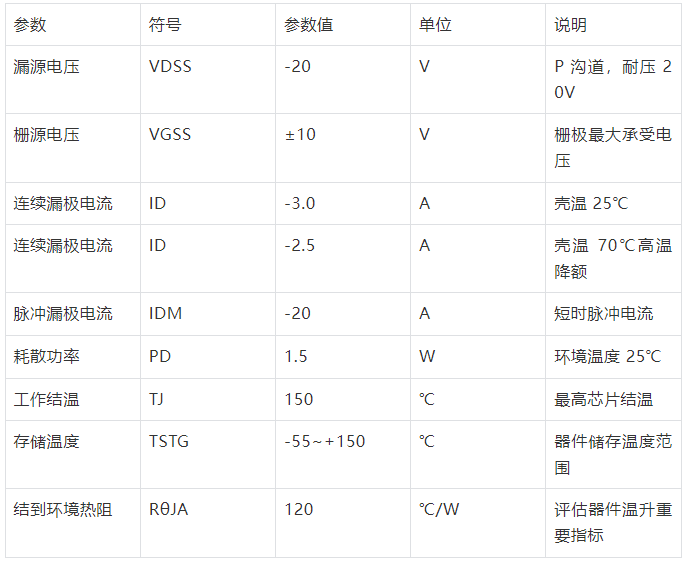

1. 绝对最大额定值（器件极限应力参数，请勿长期在此条件工作）

高温环境下，MOSFET 的允许电流与功耗必须做降额设计，JSM3423明确给出 70℃条件下电流、功耗参数，方便工程师做高温工况评估，避免设备长时间工作出现过热风险。

2. 静态电气特性：低导通电阻，支持多档位逻辑电平驱动
导通电阻 RDS(ON)是 MOSFET 最核心指标，直接决定导通损耗与发热大小。JSM342 支持多档栅极驱动电压，从‑4.5V 一直覆盖到‑1.5V 低压逻辑驱动，适配 MCU 普通 IO 口直接驱动场景，无需额外电平转换电路。
（1）VGS=-4.5V，ID=-3.0A，典型导通电阻 70mΩ，最大 88mΩ
（2）VGS=-2.5V，ID=-2.0A，典型导通电阻 90mΩ，最大 100mΩ
（3）VGS=-1.8V，ID=-1.0A，典型导通电阻 96mΩ，最大 128mΩ
（4）VGS=-1.5V，ID=-1.0A，典型导通电阻 105mΩ，最大 160mΩ
栅极阈值电压 VGS(th)范围‑0.3V ~‑1.0V，兼顾低电压开启与抗误触发能力；栅极漏电流极低，降低静态功耗；内置源漏体二极管，可承受续流电流，满足感性负载应用需求，体二极管正向压降典型‑0.67V。
划重点：很多便携式设备主控 IO 输出只有 1.8V、1.5V 电平，JSM3423在低 VGS 条件依旧保持可控导通电阻，完美适配电池供电低电压系统。
3. 动态开关参数：兼顾开关速度与开关损耗
栅电荷与寄生电容，直接关系开关损耗、EMI 表现，对于 DC‑DC、高频负载开关至关重要：
（1）总栅电荷 Qg：11.1nC；栅源电荷 Qgs：3.1nC；栅漏电荷 Qgd：2.4nC
（2）电容参数（1MHz）：输入电容 Ciss=989pF，输出电容 Coss=167pF，反向传输电容 Crss=75.5pF
（3）开关时间：开通延迟 712ns，上升时间 1386ns；关断延迟 9.1ns，下降时间 4ns
合理的栅电荷水平，既不会因为电荷过大导致开关速度太慢，也不会因为电荷太小造成系统 EMC 调试压力，适合中低频开关电源、负载开关等绝大多数消费类场景。
器件规格书同时提供全套典型特性曲线：输出特性曲线、导通电阻随 VGS/ID/ 结温变化曲线、转移特性、栅电荷曲线、电容‑电压曲线、功耗降额、热瞬态阻抗曲线，硬件工程师做仿真、环路评估、温升测算都可以直接参考，减少前期调试踩坑。

三、 典型应用场景，覆盖海量硬件设计
1.负载开关电路：便携式设备电源通路控制，实现模块电源的使能、关断，休眠状态切断供电，降低整机静态功耗，延长电池续航；
2.DC‑DC 转换器：低压电源模块、小型板卡电源，参与电源通路切换；
3.数码设备：数码相机、LCD 显示屏背光逆变器等，小空间内实现功率通断；
4.物联网 & 智能家居硬件：无线传感器、小型智能外设，锂电池供电系统电源管理；
5.简易保护电路：电池供电系统电源路径管控，配合外围电路完成基础过流、电源切换。
设计小贴士：SOT‑23‑3 封装散热面积有限，PCB 布局时尽量加大 MOS 管焊盘铜箔面积辅助散热；高温、大电流工况务必做好降额，不要直接按照极限参数长期运行；使用低压驱动（1.5V、1.8V）时，导通电阻会上升，需要预留足够的压降裕量。

四、 为什么选择杰盛微 JSM3423做国产化替代？
1、引脚兼容，无需改板，快速落地
SOT‑23‑3 标准封装，引脚定义完全对齐对标型号，BOM 替换型号即可，不需要重新画板、不需要重新开模，缩短项目验证周期，快速完成国产物料导入，解决供应链单一来源风险。
2、完整的参数裕量，严苛品控体系
杰盛微作为专注功率半导体的国产原厂，从芯片设计、晶圆管控到封装测试全流程管控，每一批次器件都会针对关键参数做批量筛选，保证批次一致性。规格书提供完整静态、动态参数以及全套特性曲线，方便硬件做前期仿真评估，减少后期样机调试异常。器件通过 RoHS 合规认证，满足消费电子量产的环保要求。
3、稳定供货，技术支持配套
国内原厂可以提供稳定交付，减少海外物料交期不确定带来的风险。同时杰盛微配套 FAE 技术支持，在器件选型、电路调试、异常分析方面提供技术协助，工程师遇到应用问题，可以直接获得原厂技术支撑。
4、兼顾性能与成本优势
沟槽工艺带来低导通损耗，降低设备发热，提升整机效率；同时国产原厂供应链优势，在大批量采购场景下，具备良好成本竞争力，帮助企业优化 BOM 物料成本。

五、 最后
国产功率半导体的发展，不仅仅是参数上的对齐，更是供货稳定性、批次一致性、技术服务的综合提升。在大量低压小功率电路设计中，SOT‑23 封装 P 沟道 MOSFET 虽然是一颗小小的分立器件，却深刻影响整机功耗、发热与可靠性。
杰盛微 JSM3423瞄准市场主流‑20V P 沟道器件的应用需求，凭借沟槽工艺带来的优异导通性能，覆盖从 1.5V 低压逻辑驱动到 4.5V 常规驱动的宽广范围，适配负载开关、便携设备电源管理、DC‑DC 等众多场景。对于正在寻找国产替代方案，希望优化供应链安全的研发与采购团队，JSM3423是一款值得评估的 SOT‑23‑3 P 沟道 MOSFET。
如需器件规格书、样品申请，可联系杰盛微商务团队获取资料，开展样品测试评估。
本文仅做产品技术科普分享，不构成任何采购邀约。电路实际设计请结合完整规格书，充分做样机测试验证后再导入量产。
