JSM4485 P 沟道 MOSFET SOP‑8 封装
发布日期：2026/9/22 10:05:24
高侧电源开关是硬件设计里十分常见的电路，P 沟道 MOSFET 凭借接线简单的优势被大量使用，但低压驱动发热、浪涌损坏、器件替代难等问题一直困扰研发工程师。杰盛微 JSM4485，SOP‑8 封装‑40V 增强型 P‑MOS，兼顾大电流、低导通电阻与 4.5V 逻辑电平驱动，为显示电源、消费电子带来高可靠性国产解决方案。
一、高侧开关设计，为什么 P‑MOS 选型总踩坑？
在电子产品电源设计中，电源开关、防反接保护、电池通路控制大多会用到高侧开关电路。相比于 N 沟道 MOSFET，P 沟道 MOS 管不需要自举、升压驱动，电路外围更加简洁，因此在 LCD 逆变器、电池供电设备、小家电当中应用广泛。
但在实际项目调试过程中，不少硬件工程师都会遇到各种各样选型难题。很多规格表看着漂亮的 MOSFET，落地之后问题频出：主控输出只有 4.5V 逻辑电平，MOS 管无法完全导通，整机温升超标；遇到电感反向浪涌，器件容易发生击穿损坏；部分进口器件交期长、价格波动大，影响项目量产节奏；部分国产器件公开资料简略，缺少热特性、安全工作曲线，前期评估耗费大量时间。
选型不能只看耐压、电流两个纸面参数，驱动电压适配、导通损耗、高温稳定性、抗雪崩能力、封装兼容性，每一项都会直接影响最终产品的稳定性。杰盛微 JSM4485 就是针对这些行业实际痛点打造的 P 沟道 MOSFET，‑40V 耐压，‑11A 连续漏极电流，支持‑4.5V 低压驱动，配套完整手册与特性曲线，兼顾性能、可靠性与国产化替代需求。
二、JSM4485 静态电气性能，兼顾低损耗与低压适配
JSM4485 为增强型 P 沟道 MOSFET，采用通用 SOP‑8 贴片封装，符合 RoHS 无铅环保规范，无论是国内销售还是出口海外产品，均可满足合规要求。器件静态参数经过优化，适配消费电子主流的应用工况。
2.1 双电压等级低导通电阻，简化外围电路
导通电阻\(R_{DS(ON)}\)直接决定 MOSFET 导通时的功率损耗，电阻越低，工作发热越小。
（1）\(V_{GS}=-10\mathrm{V}\)条件，最大\(R_{DS(ON)}\)仅12mΩ；
（2）\(V_{GS}=-4.5\mathrm{V}\)低压逻辑驱动条件，最大\(R_{DS(ON)}\)为15mΩ。
现如今大量 MCU 输出逻辑电平仅 4.5V，很多同类 P‑MOS 在此电压下导通电阻会急剧变大，造成严重发热。JSM4485 原生支持 4.5V 电平直驱，不需要额外增加电平转换芯片，既精简 BOM 物料，也节约 PCB 布局空间，降低整体物料成本。
2.2 阈值电压与关断漏电流，平衡抗干扰与待机功耗
栅极阈值电压\(V_{GS(th)}\)范围‑1.4V~‑2.4V，典型值‑1.9V。这个区间经过调校，既保障器件能够顺利开启，又可以规避空间电磁干扰带来的误导通，适合机箱内部、显示设备等电磁环境复杂的场景。
器件零栅压状态下，关态漏电流最大‑1μA。极低的漏电流对于电池类产品至关重要，设备关机待机时，可以最大限度减少漏电损耗，延长电池续航时间。
2.3 热参数指标，PCB 散热设计重要参考
功率器件的实际能带多大电流，很大程度取决于散热条件。在 1 平方英寸标准 PCB 焊盘条件下，SOP‑8 封装 JSM4485 结到环境热阻\(R_{\theta JA}=40^\circ\mathrm{C/W}\)。25℃室温环境下，器件最大耗散功率 3.1W，芯片最高允许结温 150℃。
器件允许功耗会随着结温升高线性衰减。硬件布局时，要充分利用铜箔铺铜进行散热。遇到脉冲短时大电流工况，可以查阅手册瞬态热阻抗曲线，完成温升仿真评估，避免热击穿失效。
三、动态与可靠性能力，直面电路真实复杂工况
静态参数只是基础，开关速度、栅电荷、体二极管续流、雪崩耐受能力，才是检验 MOSFET 在真实电路中可靠性的核心指标。
3.1 栅电荷与开关特性，适配中高频开关应用
测试条件\(V_{DS}=-20\mathrm{V}\)、\(V_{GS}=-10\mathrm{V}\)、\(I_{DS}=-11\mathrm{A}\)，总栅电荷 Qg 典型 32nC，栅‑漏电荷 Qgd 典型 8nC。栅电荷代表驱动 MOS 管开通关断所需要的电荷，栅电荷越低，驱动回路功耗越低，开关响应速度越快。
器件开通上升时间典型 12ns，电容参数优化，能够满足 LCD 逆变器、负载快速切换等场景时序需求。需要注意，部分动态参数为设计保证，不做产线全检，产品量产前，一定要结合整机实际工况完成验证测试。
3.2 内置体二极管，感性负载续流保护
芯片自带源‑漏体二极管，\(I_{SD}=-1\mathrm{A}\)条件下，正向压降典型‑0.75V，最大‑1V。 在电机、电感等感性负载电路，MOS 管关断瞬间，体二极管承担续流任务。手册提供 25℃和 150℃两条温度下的二极管伏安曲线，高温环境下同电流正向压降会降低。设计阶段需要核算续流电流，如果续流负荷较高，建议增加外部辅助二极管，分担压力，保护 MOSFET。
3.3 UIS 雪崩能力与 SOA 安全工作区，守住器件安全边界
实际电路不可避免会出现电压尖峰、电感反向电动势。JSM4485 通过 UIS 非钳位雪崩测试，具备一定浪涌冲击耐受能力，脉冲宽度受最大结温 150℃限制，有效提升整机抗浪涌能力，降低器件意外烧毁风险。
手册附带完整 SOA 安全工作区曲线图，区分 DC 直流、1s、100ms、10ms、1ms、300μs 多种脉冲时长，清晰标注不同电压下最大允许电流以及导通电阻限制区。硬件仿真和可靠性测试阶段，工程师可以直接参考曲线，保证器件工作在安全范围之内。
四、封装规格与应用场景，快速落地国产化替代
4.1 SOP‑8 标准化封装，兼容现有 SMT 产线

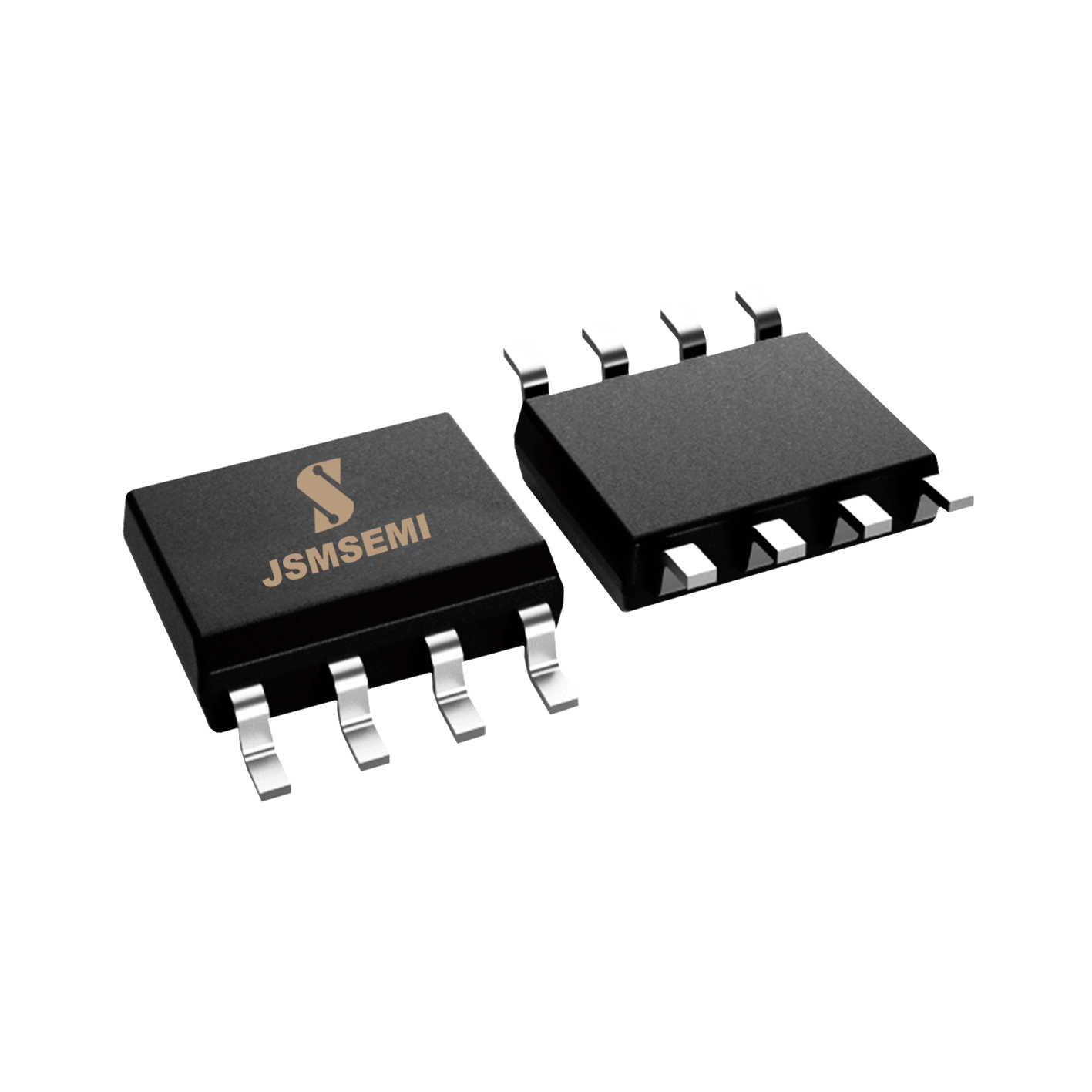

JSM4485 采用行业通用 SOP‑8 贴片封装，遵循 JEDEC MS‑012 AA 标准规格。手册提供完整机械尺寸图与官方推荐 PCB 焊盘，引脚间距 1.27mm。现有 SMT 产线无需调整设备参数，就可以直接贴片生产。
器件满足 RoHS 环保标准，可直接对标本领域同封装进口、国产 MOSFET，方便研发开展器件替代评估，缓解供应链压力。
4.2 多场景适配，不止局限 LCD 逆变器
官方标杆应用为 LCD 电视逆变器电源管理，依托优秀的综合性能，器件还可以拓展至更多领域：
（1）消费电子
：锂电池电源通路切换、电池防反接保护、板级高侧负载开关；
（2）小型工控设备
：微型直流电机驱动、控制板电源通断模块；
（3）小家电与适配器
：板载负载开关、电压防护回路。
五、研发实操指南，用好 JSM4485 的关键要点
再好的器件，也需要合理的电路设计才能发挥全部性能，在这里整理几条实用设计建议，供硬件工程师参考。 第一，4.5V 低压驱动使用场景，务必保证栅极驱动电平充足，防止 MOSFET 长期运行在线性区，引发异常发热。 第二，重视 PCB 散热设计，SOP‑8 功率器件，要加大焊盘铺铜面积，降低热阻，控制芯片结温。 第三，电机、电感等感性负载，充分评估体二极管续流压力，必要时增设外部续流器件。 第四，短时脉冲大电流工况，结合 SOA 安全工作区、瞬态热阻抗曲线核算温升，规避热过载风险。 第五，数据手册仅作为理论参考，产品量产之前，必须完成高低温、浪涌、老化全套整机可靠性测试。
六、结语：国产化替代，性能与可靠缺一不可
功率半导体国产化，绝非简单参数对标。完整技术资料、齐全特性曲线、稳定批量供货、兼容现有生产工艺，都是选型过程中不可忽略的部分。
杰盛微 JSM4485，‑40V/‑11A P 沟道增强型 MOSFET，将 4.5V 低压驱动、低导通损耗、UIS 雪崩抗浪涌能力集成在 SOP‑8 通用封装内。从静态参数、动态开关性能、热特性，再到封装焊盘参考，完备技术资料帮助研发工程师缩短器件评估周期，加快项目落地。
面向显示电源、消费电子、小型工控市场，杰盛微持续深耕功率半导体领域，打磨稳定可靠 MOSFET 产品，为广大硬件客户提供高性价比国产器件方案，助力国产电子产品持续创新。
在电子产品电源设计中，电源开关、防反接保护、电池通路控制大多会用到高侧开关电路。相比于 N 沟道 MOSFET，P 沟道 MOS 管不需要自举、升压驱动，电路外围更加简洁，因此在 LCD 逆变器、电池供电设备、小家电当中应用广泛。
但在实际项目调试过程中，不少硬件工程师都会遇到各种各样选型难题。很多规格表看着漂亮的 MOSFET，落地之后问题频出：主控输出只有 4.5V 逻辑电平，MOS 管无法完全导通，整机温升超标；遇到电感反向浪涌，器件容易发生击穿损坏；部分进口器件交期长、价格波动大，影响项目量产节奏；部分国产器件公开资料简略，缺少热特性、安全工作曲线，前期评估耗费大量时间。
选型不能只看耐压、电流两个纸面参数，驱动电压适配、导通损耗、高温稳定性、抗雪崩能力、封装兼容性，每一项都会直接影响最终产品的稳定性。杰盛微 JSM4485 就是针对这些行业实际痛点打造的 P 沟道 MOSFET，‑40V 耐压，‑11A 连续漏极电流，支持‑4.5V 低压驱动，配套完整手册与特性曲线，兼顾性能、可靠性与国产化替代需求。
二、JSM4485 静态电气性能，兼顾低损耗与低压适配
JSM4485 为增强型 P 沟道 MOSFET，采用通用 SOP‑8 贴片封装，符合 RoHS 无铅环保规范，无论是国内销售还是出口海外产品，均可满足合规要求。器件静态参数经过优化，适配消费电子主流的应用工况。
2.1 双电压等级低导通电阻，简化外围电路
导通电阻\(R_{DS(ON)}\)直接决定 MOSFET 导通时的功率损耗，电阻越低，工作发热越小。
（1）\(V_{GS}=-10\mathrm{V}\)条件，最大\(R_{DS(ON)}\)仅12mΩ；
（2）\(V_{GS}=-4.5\mathrm{V}\)低压逻辑驱动条件，最大\(R_{DS(ON)}\)为15mΩ。
现如今大量 MCU 输出逻辑电平仅 4.5V，很多同类 P‑MOS 在此电压下导通电阻会急剧变大，造成严重发热。JSM4485 原生支持 4.5V 电平直驱，不需要额外增加电平转换芯片，既精简 BOM 物料，也节约 PCB 布局空间，降低整体物料成本。
2.2 阈值电压与关断漏电流，平衡抗干扰与待机功耗
栅极阈值电压\(V_{GS(th)}\)范围‑1.4V~‑2.4V，典型值‑1.9V。这个区间经过调校，既保障器件能够顺利开启，又可以规避空间电磁干扰带来的误导通，适合机箱内部、显示设备等电磁环境复杂的场景。
器件零栅压状态下，关态漏电流最大‑1μA。极低的漏电流对于电池类产品至关重要，设备关机待机时，可以最大限度减少漏电损耗，延长电池续航时间。
2.3 热参数指标，PCB 散热设计重要参考
功率器件的实际能带多大电流，很大程度取决于散热条件。在 1 平方英寸标准 PCB 焊盘条件下，SOP‑8 封装 JSM4485 结到环境热阻\(R_{\theta JA}=40^\circ\mathrm{C/W}\)。25℃室温环境下，器件最大耗散功率 3.1W，芯片最高允许结温 150℃。
器件允许功耗会随着结温升高线性衰减。硬件布局时，要充分利用铜箔铺铜进行散热。遇到脉冲短时大电流工况，可以查阅手册瞬态热阻抗曲线，完成温升仿真评估，避免热击穿失效。
三、动态与可靠性能力，直面电路真实复杂工况
静态参数只是基础，开关速度、栅电荷、体二极管续流、雪崩耐受能力，才是检验 MOSFET 在真实电路中可靠性的核心指标。
3.1 栅电荷与开关特性，适配中高频开关应用
测试条件\(V_{DS}=-20\mathrm{V}\)、\(V_{GS}=-10\mathrm{V}\)、\(I_{DS}=-11\mathrm{A}\)，总栅电荷 Qg 典型 32nC，栅‑漏电荷 Qgd 典型 8nC。栅电荷代表驱动 MOS 管开通关断所需要的电荷，栅电荷越低，驱动回路功耗越低，开关响应速度越快。
器件开通上升时间典型 12ns，电容参数优化，能够满足 LCD 逆变器、负载快速切换等场景时序需求。需要注意，部分动态参数为设计保证，不做产线全检，产品量产前，一定要结合整机实际工况完成验证测试。
3.2 内置体二极管，感性负载续流保护
芯片自带源‑漏体二极管，\(I_{SD}=-1\mathrm{A}\)条件下，正向压降典型‑0.75V，最大‑1V。 在电机、电感等感性负载电路，MOS 管关断瞬间，体二极管承担续流任务。手册提供 25℃和 150℃两条温度下的二极管伏安曲线，高温环境下同电流正向压降会降低。设计阶段需要核算续流电流，如果续流负荷较高，建议增加外部辅助二极管，分担压力，保护 MOSFET。
3.3 UIS 雪崩能力与 SOA 安全工作区，守住器件安全边界
实际电路不可避免会出现电压尖峰、电感反向电动势。JSM4485 通过 UIS 非钳位雪崩测试，具备一定浪涌冲击耐受能力，脉冲宽度受最大结温 150℃限制，有效提升整机抗浪涌能力，降低器件意外烧毁风险。
手册附带完整 SOA 安全工作区曲线图，区分 DC 直流、1s、100ms、10ms、1ms、300μs 多种脉冲时长，清晰标注不同电压下最大允许电流以及导通电阻限制区。硬件仿真和可靠性测试阶段，工程师可以直接参考曲线，保证器件工作在安全范围之内。
四、封装规格与应用场景，快速落地国产化替代
4.1 SOP‑8 标准化封装，兼容现有 SMT 产线
JSM4485 采用行业通用 SOP‑8 贴片封装，遵循 JEDEC MS‑012 AA 标准规格。手册提供完整机械尺寸图与官方推荐 PCB 焊盘，引脚间距 1.27mm。现有 SMT 产线无需调整设备参数，就可以直接贴片生产。
器件满足 RoHS 环保标准，可直接对标本领域同封装进口、国产 MOSFET，方便研发开展器件替代评估，缓解供应链压力。
4.2 多场景适配，不止局限 LCD 逆变器
官方标杆应用为 LCD 电视逆变器电源管理，依托优秀的综合性能，器件还可以拓展至更多领域：
（1）消费电子
：锂电池电源通路切换、电池防反接保护、板级高侧负载开关；
（2）小型工控设备
：微型直流电机驱动、控制板电源通断模块；
（3）小家电与适配器
：板载负载开关、电压防护回路。
五、研发实操指南，用好 JSM4485 的关键要点
再好的器件，也需要合理的电路设计才能发挥全部性能，在这里整理几条实用设计建议，供硬件工程师参考。 第一，4.5V 低压驱动使用场景，务必保证栅极驱动电平充足，防止 MOSFET 长期运行在线性区，引发异常发热。 第二，重视 PCB 散热设计，SOP‑8 功率器件，要加大焊盘铺铜面积，降低热阻，控制芯片结温。 第三，电机、电感等感性负载，充分评估体二极管续流压力，必要时增设外部续流器件。 第四，短时脉冲大电流工况，结合 SOA 安全工作区、瞬态热阻抗曲线核算温升，规避热过载风险。 第五，数据手册仅作为理论参考，产品量产之前，必须完成高低温、浪涌、老化全套整机可靠性测试。
六、结语：国产化替代，性能与可靠缺一不可
功率半导体国产化，绝非简单参数对标。完整技术资料、齐全特性曲线、稳定批量供货、兼容现有生产工艺，都是选型过程中不可忽略的部分。
杰盛微 JSM4485，‑40V/‑11A P 沟道增强型 MOSFET，将 4.5V 低压驱动、低导通损耗、UIS 雪崩抗浪涌能力集成在 SOP‑8 通用封装内。从静态参数、动态开关性能、热特性，再到封装焊盘参考，完备技术资料帮助研发工程师缩短器件评估周期，加快项目落地。
面向显示电源、消费电子、小型工控市场，杰盛微持续深耕功率半导体领域，打磨稳定可靠 MOSFET 产品，为广大硬件客户提供高性价比国产器件方案，助力国产电子产品持续创新。
免责声明：本文为器件技术科普，仅供技术学习参考。实际电路设计请以官方原版数据手册为准，产品量产前务必完成整机可靠性验证。
