在电源管理硬件设计中，双 P 沟道 MOSFET 广泛用于负载开关、POL 负载点电源、LED 驱动等电路，是消费电子、工业控制设备里非常核心的功率器件。面对供应链波动、交期不稳定、成本压力等行业普遍痛点，国产器件的引脚兼容、参数对标、稳定供货，成为硬件工程师选型时重点考量方向。杰盛微（JSMSEMI）推出 JSM4805，一款‑30V 双 P 沟道增强型 MOSFET 器件，SOP‑8L 封装，引脚定义、封装尺寸、电气参数完整对标 AO4805，支持直接兼容替换，无需修改 PCB 板，帮助企业优化供应链，兼顾性能、交付与成本优势。

🔍产品概述：沟槽 DMOS 工艺，高性能双管集成

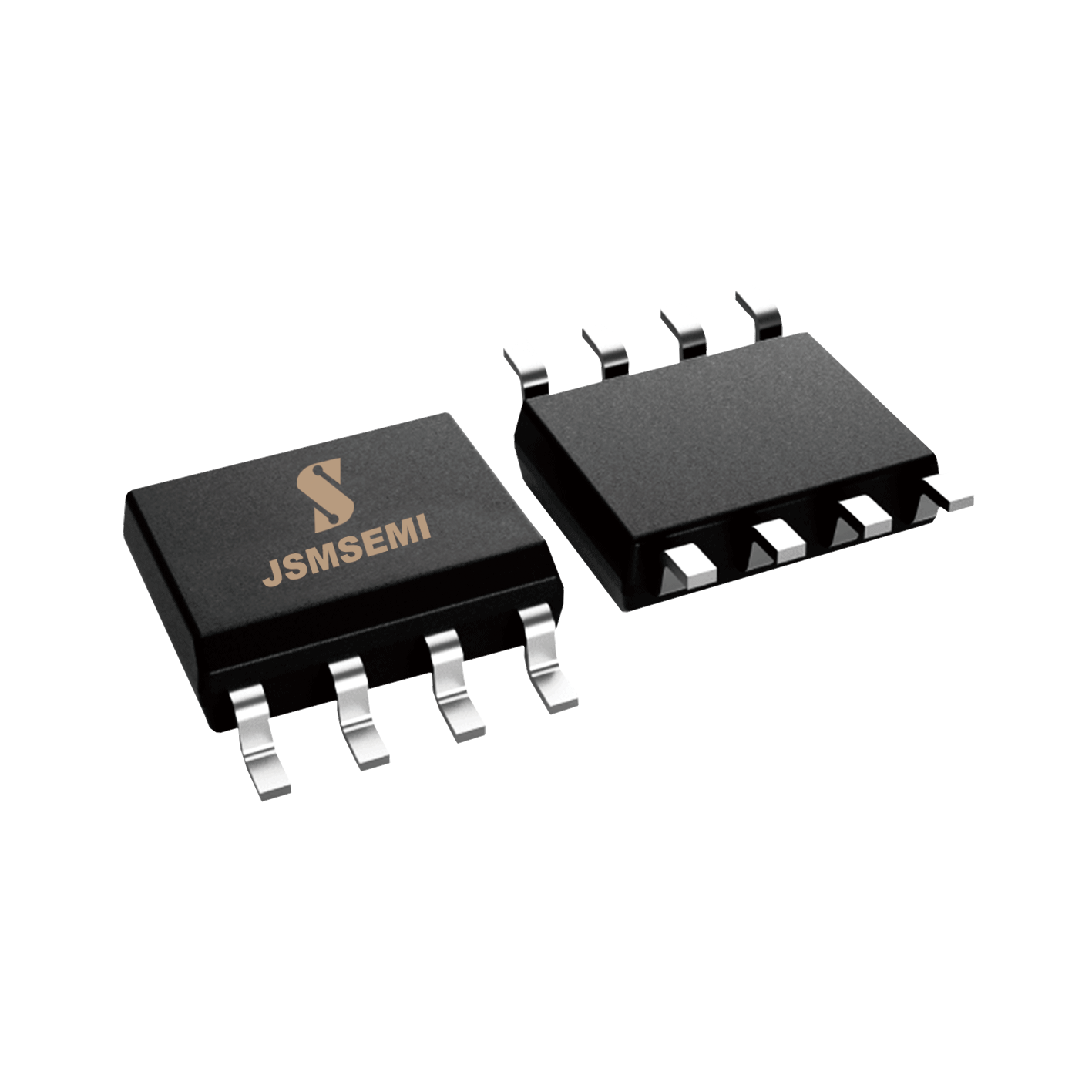

JSM4805 采用成熟沟槽 DMOS 工艺，单颗 SOP‑8 封装内部集成两路独立 P 沟道功率 MOS 管。工艺专门针对低导通电阻、高速开关性能做优化，器件可以承受雪崩、换相工况下的高能脉冲冲击，非常适合高效率、快速开关的功率应用场景。
很多设计工程师会选择双 MOS 集成器件，核心优势就是节省 PCB 布板空间。传统方案使用两颗分立 P‑MOS，需要占用更多版图面积；JSM4805 把两路 P 沟道 MOSFET 集成在一颗 SOP‑8 封装内，缩小电路板占用面积，简化 BOM 物料清单，减少物料种类，降低采购、贴装管理成本。

💡产品亮点：

✅ SOP‑8L 标准封装，引脚兼容，可对标 AO4805，直接替代，不用改板

✅ -30V 漏源耐压，单通道连续电流可达‑9A

✅ 优异导通电阻，高低栅压条件下损耗控制优秀
✅ 开关速度快，脉冲耐受能力强
✅ 无铅绿色器件，符合环保工艺要求
✅ 宽温工作，适应消费、工业多场景环境

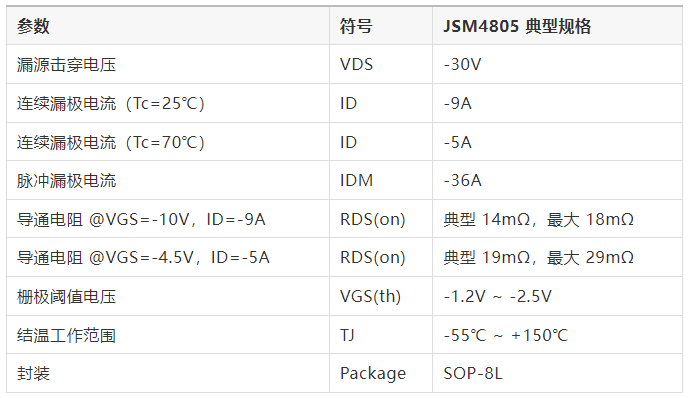

📊核心电气参数，性能对标参考

（测试条件：环境温度 TA=25℃）

低导通电阻是这款器件一大核心优势。导通电阻直接决定功率回路发热损耗，Rds (on) 数值越低，电路工作时产生的压降与发热就越小，设备能效更高。哪怕在 VGS=-4.5V 低压栅极驱动场景，JSM4805 依旧保持较低导通电阻，适配很多 MCU 低电压 IO 直接驱动负载开关的设计。
同时脉冲电流支持‑36A，面对上电冲击、瞬时大电流脉冲，器件拥有充足的冗余能力，降低瞬态冲击导致 MOS 管损坏风险。器件结温范围‑55~+150℃，不管普通消费电子产品，还是温差变化大的工业设备，都可以稳定运行。
开关特性层面，器件具备快速开关能力，对应开通延迟、上升下降时间参数满足高频开关需求；器件完整提供开关测试电路参考，工程师可以基于规格书做仿真与实测验证。

🛠️典型应用场景，覆盖多类硬件设计

JSM4805 凭借‑30V 耐压、大电流、双管集成的特性，在下面几类电路中可以充分发挥价值：
1. POL 负载点电源系统负载点电源需要多路电源通断控制，双 P 沟道集成 MOS，可用于电源轨切换、高边开关控制。P 沟道 MOS 作为高边开关，栅极驱动电路相比 N 沟道方案更加简单，减少外围元器件数量，简化电源设计。
2. 负载开关电路各类主板、模块供电回路，使用 JSM4805 做负载开关，实现模块电源开启、切断，完成电源管理，防止后级电路过流、反灌损坏。一颗芯片实现两路独立开关控制，精简 BOM。
3. LED 照明及 LED 驱动电源LED 电源系统中，用于电源通路控制、保护开关，低导通电阻减少发热，提升电源整体转换效率。
4. 消费电子、工控板卡电池管理相关电路锂电池相关设备、板卡供电回路，用于电源切换、保护通路，承受瞬时大电流冲击，宽温特性适配复杂工作环境。
📌重要提示：虽然器件引脚与参数对标兼容，实际项目批量落地前，建议结合自身 PCB 布局、散热条件、工作电流，完成样机测试验证，预留合理设计余量。PCB 布局走线、散热条件会直接影响器件实际可承载电流，不可完全依赖数据手册标称电流值。

📦封装、存储与焊接工艺说明

JSM4805采用行业通用 SOP‑8L 贴片封装，引脚中心距 1.27mm，完全兼容标准 SOP‑8 焊盘，现有使用对标型号的 PCB，可直接贴装。规格书提供完整机械尺寸图纸，方便硬件工程师做封装库、焊盘设计。
存储条件：
器件存储环境建议温度：10℃~35℃，湿度控制 65%±15%，仓储环境做好防潮防静电。MOSFET 属于静电敏感器件，在仓储、运输、SMT 生产、焊接调试全过程，务必落实防静电措施，防止静电损伤栅极造成器件隐性失效。
SMT 焊接工艺要求：
支持回流焊与波峰焊两种主流贴片工艺。 回流焊温度曲线需要控制升温速率小于 3℃/s，器件峰值温度最高不得超过 260℃，严格管控高温时间，避免高温损伤芯片本体。器件属于贴片功率器件，焊接参数需要结合产线炉子实际温度曲线做调试。

💡选型思考：国产 MOS 器件，不止是 “替代”

最近几年，很多硬件研发团队开始主动评估国产功率器件。大家选型不再只盯着单一的参数表，更看重三件事：引脚兼容少改板、供货稳定性、成本可控。
JSM4805 定位就是一款高适配性双 P 沟道 MOSFET，参数封装对标行业成熟型号 AO4805。对硬件团队来说，它带来的价值不只是物料替换：
1.降低改板成本：SOP‑8L 封装、引脚定义对标，现有产品不用重新改版，样机验证通过即可导入，缩短项目周期；
2.供应链风险分散：增加国产备选物料，缓解单一物料供货波动带来的项目风险；
3.完整技术资料支持：提供完整规格书、封装图纸，支持工程师前期评估；
4.环保合规：无铅绿色器件，满足国内、海外产品环保标准。
当然，任何器件替换都不能只看参数手册。实际应用中，PCB 布局走线、铜皮散热、散热环境、工作频率、实际工作占空比，都会影响 MOSFET 的真实表现。杰盛微建议工程师在项目中务必完成样机、可靠性测试，结合实际工况预留电流、电压余量，保障产品长期稳定。

✨关于杰盛微 JSMSEMI

深圳市杰盛微半导体（JSMSEMI），专注功率半导体器件、电源管理芯片研发与销售，产品矩阵覆盖各类 N/P 沟道 MOSFET、二三极管、电源管理器件，面向消费电子、工控、照明、电源等市场，持续打造高可靠性国产功率器件方案，为客户提供器件选型、技术资料、样品支持等配套服务深圳市杰盛...。

📝写在最后
功率 MOSFET 看似一颗小小的贴片器件，却直接关系整机电源稳定性。JSM4805 作为‑30V SOP‑8 双 P 沟道 MOSFET，为负载开关、POL 电源、LED 驱动等场景提供了一套可行的国产备选方案。
如果您正在寻找该规格 MOSFET 样品与规格文档，欢迎联系杰盛微商务获取支持。

⚠️本文仅供技术选型参考，文中所有性能描述基于器件数据手册，具体应用效果取决于终端电路、PCB 设计与工作环境，批量使用前请务必完成充分的整机验证。本文不用于对比评判其他品牌产品优劣。
