一、市场痛点：双路 P 沟道 MOSFET 选型的现实难题
在便携式电子产品、小型工业控制模块的开发过程中，很多工程师会选用 SOT‑23‑6 封装的双 P 沟道 MOSFET。一颗芯片内部集成两路 P‑MOS，相比两颗独立 MOS 管，能够有效缩减电路板占用面积，简化外围器件布局，非常适合空间受限的产品设计。
但是在实际项目落地阶段，不少企业会遇到几类棘手问题：
供应链不稳定：海外主流型号容易出现交期拉长、现货紧缺，旺季供货压力大，影响项目量产进度；
成本压力攀升：进口物料采购价格浮动大，大批量生产时，物料成本会直接压缩产品利润空间；
替换改板成本高：很多国产替代型号引脚定义不一致，如果要替换，需要重新修改 PCB、重新打样测试，拉长研发周期，增加研发投入；
器件一致性顾虑：部分替代器件导通电阻、栅极电荷参数离散大，高低温环境下性能衰减明显，量产阶段容易出现异常。
想要做到真正好用的国产化替代，不只是耐压、电流参数接近，更需要做到引脚完全兼容、关键电气指标对齐、高低温特性匹配、批量一致性稳定。杰盛微 JSM6801 正是针对以上行业痛点打造，对标 AO6801，SOT‑23‑6L 封装，直接兼容原有硬件设计，降低替换门槛。

二、JSM6801 核心产品解析：沟槽工艺赋能优异开关表现

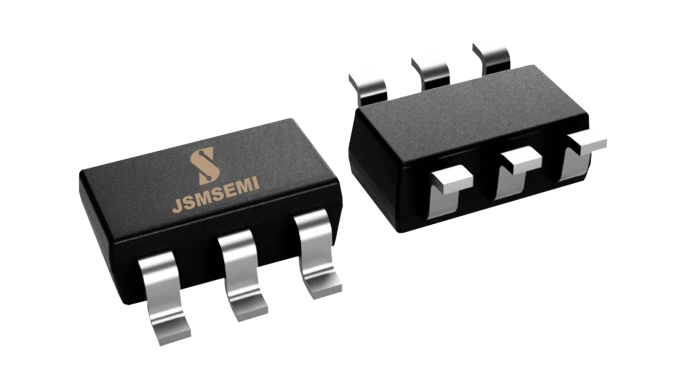

JSM6801 是一颗‑30V 双 P‑Channel 沟槽型功率 MOSFET，采用成熟 TrenchFET 沟槽 MOS 工艺，把两路独立 P 沟道 MOS 管集成在 SOT‑23‑6L 小型贴片封装之内，单颗器件实现两路电源开关功能。
✨核心产品特性
✅ 低导通电阻 RDS (on)：有效降低导通损耗，减少发热，提升整机工作效率；
✅ 低栅极电荷 Qg：开关速度快，开通延时小，适配高频 DC‑DC 转换场景，降低开关损耗；
✅ SOT‑23‑6L 表面贴装封装：体积小巧，适配高密度 PCB 布局，兼容标准 SMT 贴片产线；
✅ 双 P 沟道集成设计：单芯片两路 MOS，节省电路板空间，简化 BOM 清单；
✅ 宽温域工作能力：支持正常工作结温与存储温度范围，兼顾消费与工业类应用场景；
✅ 环保合规：产品符合 RoHS 环保标准，满足海内外产品出口要求。

📋关键电气规格说明
漏源击穿电压 V (BR) DSS：‑30V，适配 24V 及以内低压电源系统；
具备两路独立 P 沟道通道，每一路通道参数都需要严格遵守器件规格，不可单通道超负荷运行；
动态开关参数：总栅极电荷典型值 4.5nC，开通延时 td (on) 典型 5ns，开关响应迅速，适合负载高速通断控制；
内置体二极管，具备源‑漏续流能力，应对感性负载工况；
脉冲电流参数受最大结温限制，实际设计需要结合散热条件，不能直接按照脉冲参数做持续工况设计。

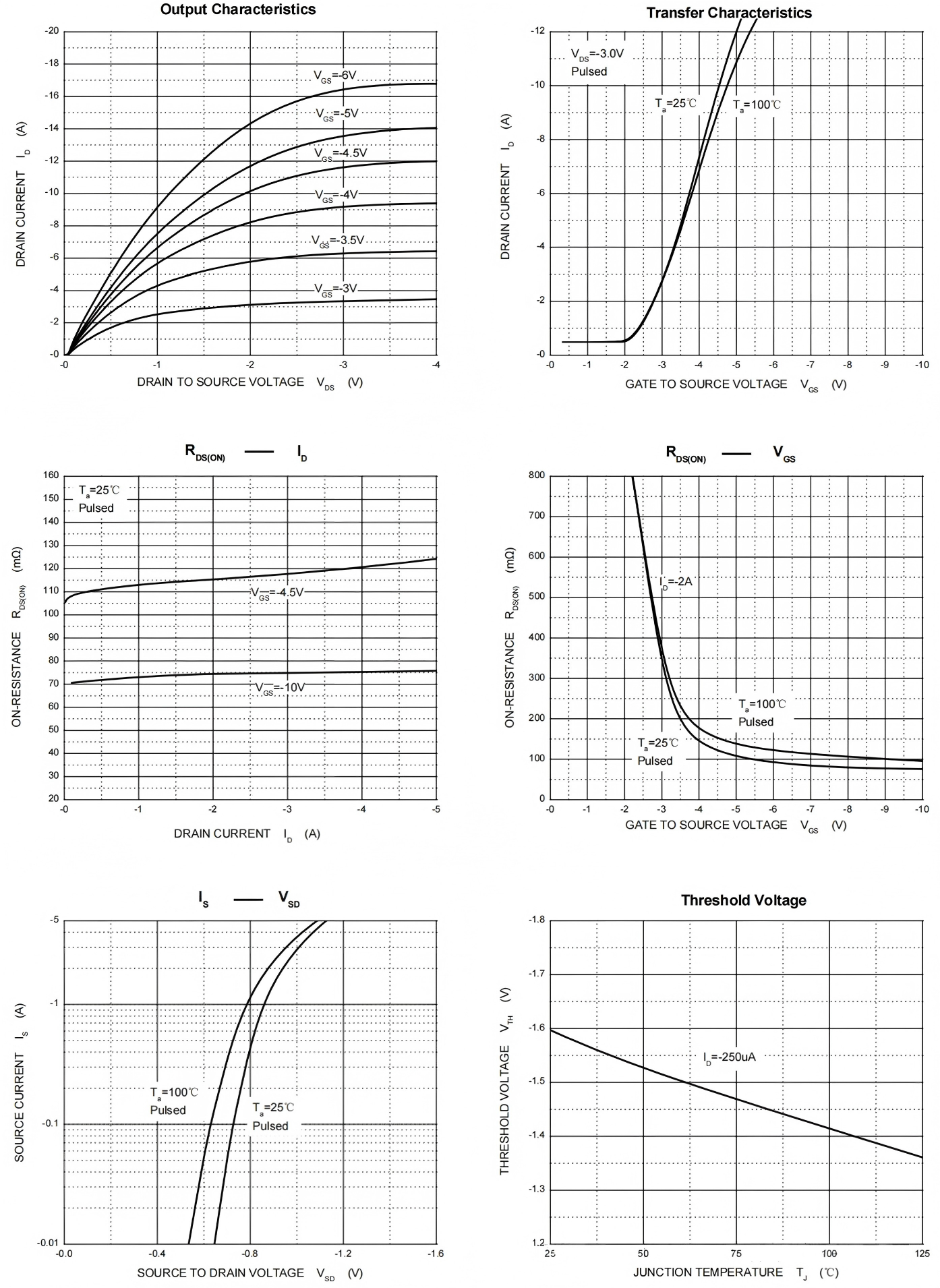

器件完整包含输出特性、转移特性、导通电阻随电流 / 栅压变化、体二极管特性、阈值电压随结温变化多组典型曲线，工程师在电路仿真、工况评估的时候，可以参考曲线，评估常温、高温 100℃条件下器件实际工作表现，预判整机在高低温环境下性能变化。阈值电压会随着结温升高逐步下降，在低温、高温整机测试时，驱动电路设计需要预留充足裕量。
封装采用行业通用 SOT‑23‑6L，提供公制、英制双重尺寸规格，引脚排布对标 AO6801，硬件设计无需调整 PCB，直接替换上机测试，大幅缩短产品验证周期。

三、丰富应用场景，覆盖消费电子到工商业设备
依托‑30V 耐压、双路 P 沟道、小型贴片封装的产品特点，JSM6801 可以广泛适配多类电子产品，下面为大家梳理典型应用方向：
🔋1、便携式设备负载开关TWS 耳机、手持便携仪器、小型穿戴设备、锂电池供电设备，利用两路 P‑MOS 实现多路电源通路控制，子电源域通断管理。低导通电阻降低导通压降，减少电池电量损耗，帮助延长设备续航时间。单芯片双路设计，在狭小的设备主板上，节约宝贵布板空间。

⚡2、DC‑DC 转换器电路用于低压 DC‑DC 电源模块，作为功率开关器件，凭借低栅极电荷，实现高频开关，提升电源转换效率，适合小型电源板卡、板载供电模块。
🏭3、商业‑工业类小型电子设备小型工控模块、安防外设、智能家居控制板，24V 低压周边设备，做电源切换、保护开关。器件具备良好宽温特性，可以应对设备机箱内部升温的工作环境，保障长期稳定运行。
🔌4、信号切换、电源路径管理双路通道可以用于两路电源切换、信号通路开关，在多电源供电系统中实现供电路径选择，简化外围电路设计。
提示：实际应用设计时，需要充分评估工作电流、散热条件，参考器件手册做降额设计，脉冲工况注意结温约束，保障整机长期可靠性。

四、为什么选择杰盛微 JSM6801 做国产化替代？
市面上 MOSFET 型号繁多，想要做好物料替换，不能只看标称参数，企业更加看重工艺品控、交付能力、技术服务综合实力。杰盛微作为深耕功率半导体领域的国产半导体企业，拥有完整器件研发、测试、品控体系，JSM6801 从设计、晶圆筛选、封装测试都严格管控，给客户带来多重保障深圳市杰盛...。
1、Pin‑to‑Pin 兼容，替换成本低
JSM6801 采用 SOT‑23‑6L 封装，引脚定义对标 AO6801，硬件无需改版 PCB，原有方案可以直接贴片上机，省去重新 Layout、重新开版的成本，缩短项目验证周期，既可以作为量产主力物料，也可以作为备选物料，完善供应链备份方案。
2、严苛的测试与品控体系
产品按照工业级标准开展可靠性验证，脉冲测试、高低温循环、老化筛选等流程完备；部分动态参数采用设计保证，符合行业器件规范；产品通过 ISO9001 质量管理体系，RoHS、SGS 环保检测，适配国内及海外市场出货要求，保障批量生产的器件一致性。
3、稳定供货，灵活支持大小订单
国内自有供应链配套，常备库存，有效缓解进口物料交期长的问题。无论是前期研发小批量打样，还是后期大批量订单，都可以给到对应支持，帮助客户降低供应链风险，不再被海外物料交期牵制。
4、专业 FAE 技术支持赋能客户落地
硬件选型、上机测试遇到疑问，杰盛微技术工程师团队可以提供技术支持，协助客户完成规格评估、应用注意事项讲解，帮助工程师快速完成产品验证落地，减少调试踩坑。
5、优化 BOM 物料成本
在性能对标国际主流型号前提下，发挥国产供应链优势，帮助终端企业优化物料成本，在保证产品品质的同时，提升终端产品市场竞争力。

五、国产替代不是简单 “参数看齐”，综合评估才是关键
很多硬件工程师对于国产器件存在顾虑：是不是参数写得好看，实际批量容易翻车？这里也要和大家分享选型小建议。 真正靠谱的国产化替换，不只是看 datasheet 纸面参数，要综合考量：引脚定义是否完全匹配、高低温下参数变化、批量一致性、供货稳定性、厂商技术支持能力。
JSM6801 从沟槽工艺设计，到封装引脚定义，再到电性参数曲线，完整对标参考型号，同时保留国产器件的交付与成本优势。建议大家项目前期，优先拿样上机，做常温、高低温整机实测，结合自己产品实际工况验证器件表现，确认适配自己的产品方案之后，再导入量产。
对于很多中小型企业来说，供应链安全已经成为产品生产的重要一环。关键功率器件准备国产备选物料，已经成为很多硬件项目的标准动作。JSM6801，既可以作为直接替换物料，也可以作为供应链备份方案，为产品量产保驾护航。

结语
从消费便携设备，到小型工商业模块，SOT‑23‑6 这类小封装双通道 MOSFET，看似小小的一颗器件，却直接影响电源系统的效率、稳定性。杰盛微 JSM6801，‑30V 双 P‑Channel MOSFET，以成熟沟槽工艺、Pin‑to‑Pin 兼容设计，为广大硬件设计工程师提供一套高可靠性的国产选型方案。
未来杰盛微还将持续深耕功率半导体赛道，持续打磨 MOSFET、电源管理器件等产品，推出更多适配市场需求的国产器件，助力电子产业供应链自主可控。
