JSM60P04D P‑Channel 40V 功率 MOSFET
发布日期：2026/10/23 10:33:27
在电力电子设计中，P 沟道 MOSFET 一直是电源开关、电池管理、电机驱动方案里不可或缺的核心器件。相比于 N 沟道 MOS，PMOS 拥有简单的上管驱动逻辑，无需复杂自举电路，非常适合做高端开关、电源反接保护、负载通断控制。但很多工程师选型时经常会遇到痛点：大电流型号导通电阻偏高、温升严重；雪崩耐量不足，感性负载容易炸管；封装散热差，PCB 设计稍微不注意就触发过热保护。
针对 40V 电压平台、几十安培级大电流应用场景，杰盛微（JSMSEMI）推出 JSM60P04D P‑Channel 40V 功率 MOSFET，TO‑252（DPAK）贴片封装，将低导通电阻、高雪崩耐受、优秀散热能力集于一身，为 UPS 不间断电源、DC‑DC 变换器、电机驱动等设备提供高性价比国产器件选择。
一、产品核心概览：小封装释放大电流能力
JSM60P04D 是一款采用垂直双扩散 MOS 工艺的 P 沟道功率 MOS 管，核心规格：耐压 V<sub>DS</sub>‑40V，25℃条件下连续漏极电流 I<sub>D</sub>可达‑50A，在 V<sub>GS</sub>=‑10V 时导通电阻 R<sub>DS(ON)</sub>小于 12mΩ，脉冲漏极电流最高支持‑200A，足以应对电路上电瞬间、电机启动带来的冲击电流。
器件出厂执行严苛品控标准，100% 雪崩能量 EAS 测试、100% 击穿电压 V<sub>DSS</sub>全检，从源头筛选异常芯片，降低批量应用失效风险。器件湿度敏感等级 MSL1，生产组装无需严格管控烘烤条件，给 SMT 生产带来便利；环氧树脂外壳满足 UL94 V‑0 阻燃等级，并且做到无卤素，符合当下电子产品绿色制造的要求。

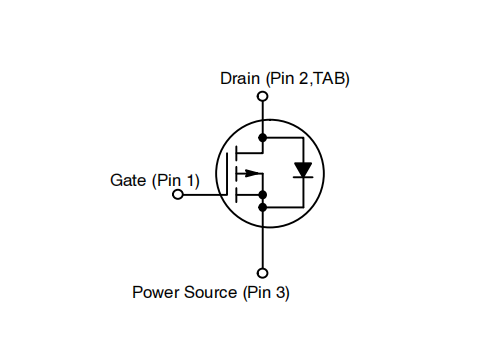

TO‑252 封装引脚定义清晰：1 脚栅极 Gate，2 脚以及底部 TAB 散热焊盘为漏极 Drain，3 脚源极 Power Source。重点注意：底部 TAB 焊盘电气上与漏极连通，PCB 布局的时候该焊盘不仅承担散热，电位跟随漏极，设计走线时务必留意电位，避免短路隐患。芯片内部集成体二极管，可以实现续流功能，适合电机、继电器这类感性负载应用场景。
热性能方面，结到外壳热阻 R<sub>thJC</sub>=1.1℃/W，结到环境热阻 R<sub>thJA</sub>=50℃/W（基于 1 英寸 FR4 标准 PCB 板）。Tc=25℃下最大耗散功率 136W；即便壳温上升至 125℃，依旧可以承受 45W 功耗。手册附带完整归一化瞬态热阻抗曲线，工程师在做脉冲功耗、短时过载仿真的时候，可以直接参考曲线评估结温，避免只看直流功率参数造成设计余量不足。
工程小提示：TO‑252 器件实际散热效果高度依赖 PCB 铜箔面积，想要充分发挥 50A 电流能力，建议按照手册给出的推荐最小焊盘进行 Layout，尽量扩大漏极焊盘铺铜面积，提升热量向 PCB 传导的效率。
二、关键电气特性，看懂选型背后的工程价值
很多硬件工程师看 MOS 管只看耐压、电流两个参数，实际整机效率、抗干扰能力，往往由导通电阻、栅极电荷、电容参数决定。
1. 低导通电阻，降低导通损耗

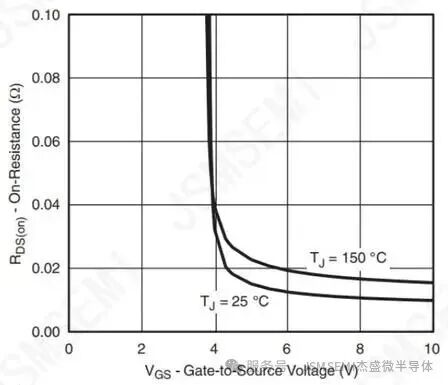

JSM60P04D 在 V<sub>GS</sub>=-10V 条件 R<sub>DS(ON)</sub>最大 12mΩ，同时支持 V<sub>GS</sub>=-4.5V 低压驱动。这意味着，既可以适配传统‑10V 驱动电路，也可以兼容部分低电压控制信号方案。手册曲线也体现了 MOSFET 的典型特性：导通电阻会随着结温升高而变大，高温工况下损耗会随之上升，做高温可靠性设计时，必须预留足够降额。
2. 完备电容与栅电荷参数，指导驱动电路设计

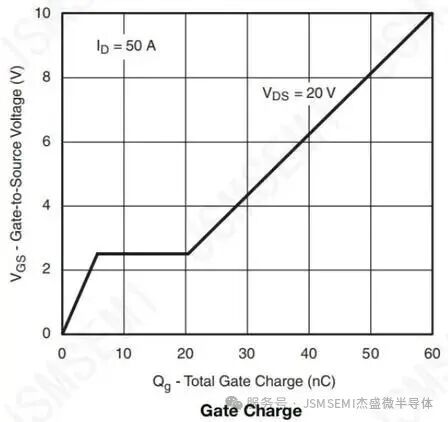

器件输入电容 C<sub>iss</sub>典型 3000pF，反向传输电容 C<sub>rss</sub>352‑440pF，栅极总电荷 Qg 约 60nC。栅电荷曲线直观展示米勒平台区间，在高频 DC‑DC 开关场景，Qg 直接决定驱动芯片需要提供的充放电电流。Qg 越大，开关瞬间需要的驱动电流就越高；如果驱动能力不足，会造成开关速度变慢，开关损耗急剧上升，管子发热严重。内部栅电阻 Rg 典型 3Ω，对抑制栅极振荡、降低 EMI 有正向帮助。
3. 雪崩耐受能力，感性负载的安全底线
单脉冲雪崩能量 EAS 达到 80mJ（L=0.1mH，25℃）。在电机启停、继电器关断的时候，感性负载会产生反向高压尖峰，雪崩耐量不足的 MOS 很容易被尖峰击穿。JSM60P04D 经过 100% EAS 测试，面对此类电压冲击，拥有更高安全冗余。
4. 宽温域工作范围
工作结温、存储温度区间‑55℃~+175℃，无论是低温户外设备，还是机箱内部高温密闭环境，都可以稳定工作。同时手册提供全套温度相关特性曲线：阈值电压随温度变化曲线、击穿电压随结温变化曲线、体二极管正向电压曲线，方便工程师在全温度区间评估整机性能，不局限于 25℃理想室温条件。
重要提醒：数据手册中的 “绝对最大额定值” 是器件能够承受的应力上限，不等于可以长期工作在此条件，长期靠近极限参数运行，会加速器件老化，降低产品使用寿命。脉冲参数全部限定脉宽≤300μs，占空比≤2%，不可直接当作持续工作条件。
三、典型应用场景，哪些设备适合选用 JSM60P04D？
杰盛微 JSM60P04D 定位 40V 平台大电流功率开关，适配多种电力电子设备：
1. 不间断电源 UPS：作为电源通路开关、充放电控制管，承受大电流充放电，低 Rds (on) 减少发热；
2. DC‑DC 变换器：P 沟道作为高端开关，简化驱动电路，适合电源模块、工业设备供电单元；
3. 电机驱动器：直流小功率电机桥臂，利用内置体二极管实现续流，应对电机启停反向电动势；
4. 大功率负载开关、电池保护单元：12V/24V 系统电源通断、电池反接保护，PMOS 天生适合高端侧控制；
5. 各类功率开关应用：工业控制板、大功率外设电源控制等。
实际工程中我们经常遇到，部分国产 PMOS 虽然标称大电流，但没有完整雪崩参数、缺少全温度特性曲线，样机测试没问题，批量出货遇到环境波动、负载冲击就出现随机失效。JSM60P04D 完整的图表参数，允许工程师做量化仿真计算，而不是单纯依靠样机试错，缩短产品开发周期，提升批量产品稳定性。
四、封装与 PCB 设计注意要点
器件采用 TO‑252（DPAK）贴片封装，属于电力电子非常通用的功率贴片封装，供应链兼容性好，采购、SMT 加工都十分方便。手册完整提供机械外形图纸，同时给出推荐最小 PCB 焊盘尺寸。
在这里给硬件设计师两个实用建议：
1. 漏极散热焊盘务必多开散热过孔，连接内层铺铜，把热量导到内层铜箔，充分释放器件电流能力；不要仅仅只焊表层焊盘，否则大电流下温升会远超理论计算；
2. P 沟道 MOS 栅极容易受干扰，栅极走线尽量短，建议靠近 G‑S 引脚增加栅极电阻，抑制高频振荡，规避误开通风险；
3. 感性负载工况，虽然芯片自带体二极管，如果开关频率高、电流大，建议外部并联高性能续流二极管，分担电流，减轻 MOS 内部体二极管负荷，进一步延长器件寿命。
五、关于杰盛微 JSMSEMI
深圳市杰盛微半导体，专注功率半导体、模拟芯片研发制造，产品矩阵覆盖 MOSFET、二三极管、驱动 IC、霍尔传感器等上万种型号，具备完整自主研发能力，产品广泛服务工业控制、电源储能、消费电子等行业，坚持为客户提供稳定可靠的国产器件方案深圳市杰盛...。
面对国产替代浪潮，功率器件不仅仅追求参数对标，更看重出厂测试覆盖度、完整数据手册支撑、批量一致性。JSM60P04D 从雪崩全检、完整特性曲线、MSL1 等级，到无卤素阻燃封装，从器件设计层面充分考虑量产端、应用端的实际痛点。
六、最后
对于 40V、几十安培级别 P 沟道应用，JSM60P04D 凭借 TO‑252 成熟封装、12mΩ 以内低导通电阻、完整雪崩测试、齐全的电气与温度特性，成为一款综合实力突出的国产 PMOS。
选型时不要只盯着电流电压数字，结合导通电阻、栅电荷、雪崩耐量、热参数、温度特性综合评估，才能设计出长期稳定可靠的产品。后续我们还会持续分享杰盛微更多功率器件型号解析，欢迎持续关注。
