JSM27325STR在功率电子技术高速发展的今天，一款高性能的功率开关驱动器如同系统的 “神经中枢”，直接影响设备的效率与稳定性。作为国内半导体行业的新锐力量，杰盛微始终专注于功率器件的研发与创新，其推出的JSM27325STR 双通道 4A 超高速功率开关驱动器，以卓越的性能和高兼容性，成为替代 TI 经典型号 UCC27325 的理想之选。今天，就让我们深入解析这款 “能效神器” 的核心优势与应用场景。
JSM27325是功率开关系列驱动器。在对功率开关的 栅极进行充电和放电时,它具有匹配的上升和下降时 间。
JSM27325芯片在其额定功率和电压范围内的任 何条件下都具有高度的锁存抵抗能力。当接地引脚上 出现高达5V的噪声尖峰(任一极性)时,JSM27325 芯片不会受到损坏。
JSM27325芯片可以接受高达 500mA的反向电流强制返回其输出,而不会造成损坏 或逻辑混乱。所有端子均受到高达2.0KV静电放电(ESD )的全面保护，可以在-40℃至125℃温度范围内工作。
二、产品特性
锁存保护:可承受 0.5A反向电流
低至-10V的输入逻辑保护
输出阻抗低单芯片集成两路驱动
输出峰值电流:4A
工作范围:4.5V~20V
高电容负载驱动能力:
--在 1nF 负载时，开关时间<25ns
上升/下降时间匹配
传播延时:40ns
宽温度范围:-40℃~125℃
芯片开通/关断延时特性
-- Ton/Toff =70ns/70ns
符合 RoSH 标准
SOP-8
三、应用范围
交换式电源、开关变换器
线路驱动器
脉冲变压器驱动驱动 MOSFETS 和IGBTS
电机控制
脉冲发生器
电源开关
DC-DC转换器
D 类开关放大器
四、技术参数详解：硬核实力看得见
1. 极限工作范围
超过极限最大额定值可能造成器件永久性损坏。所有电压参数的额定值是以 GND 为参考的，电流参数以流入端口为正，环境温度为 25℃。
2. 推荐工作范围：
为了正确地操作，器件应当在以下推荐条件下使用。所有电压参数的额定值是以 GND 为参考的，电流参数以流入端口为正，环境温度为 25℃

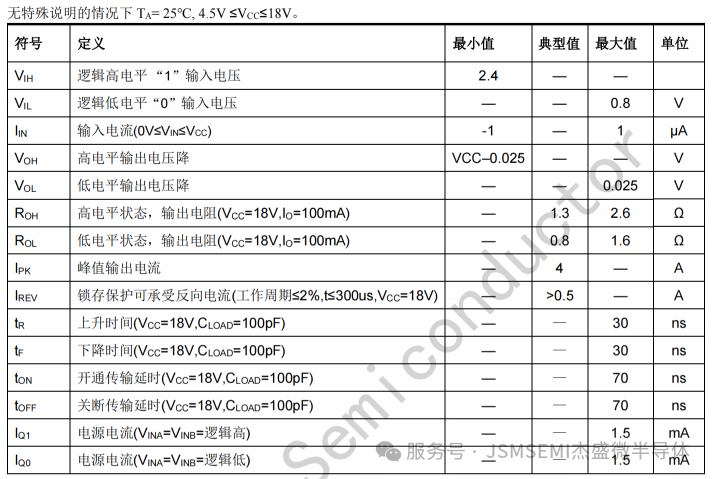

3. 电气特性

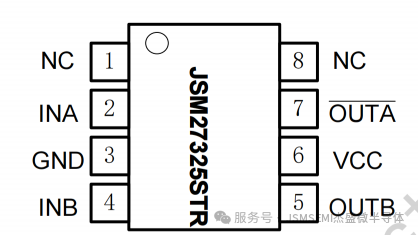

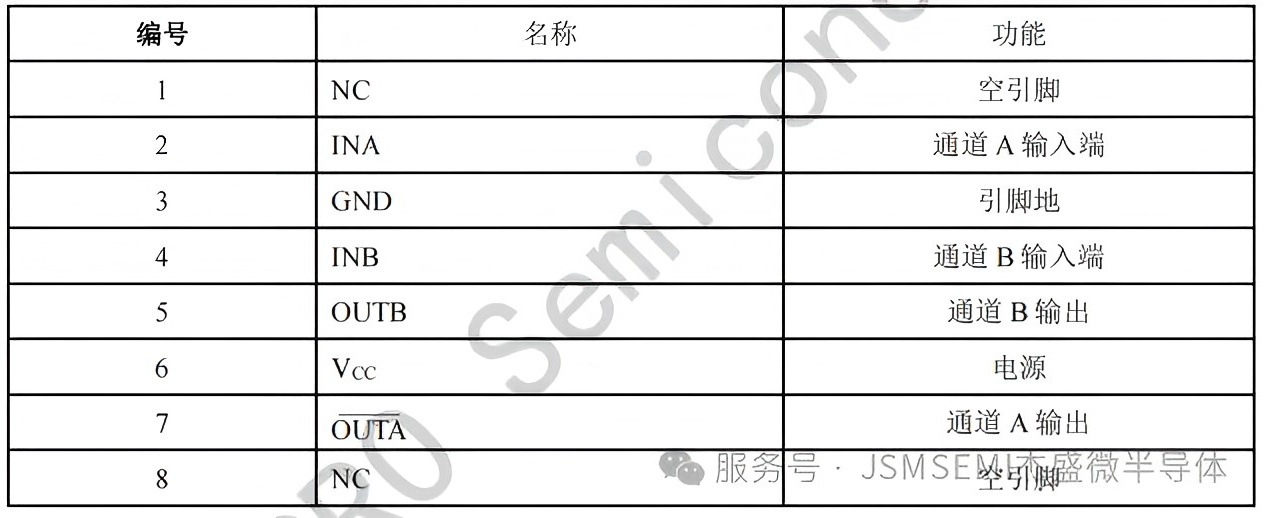

五、引脚功能描述

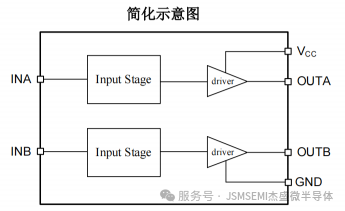

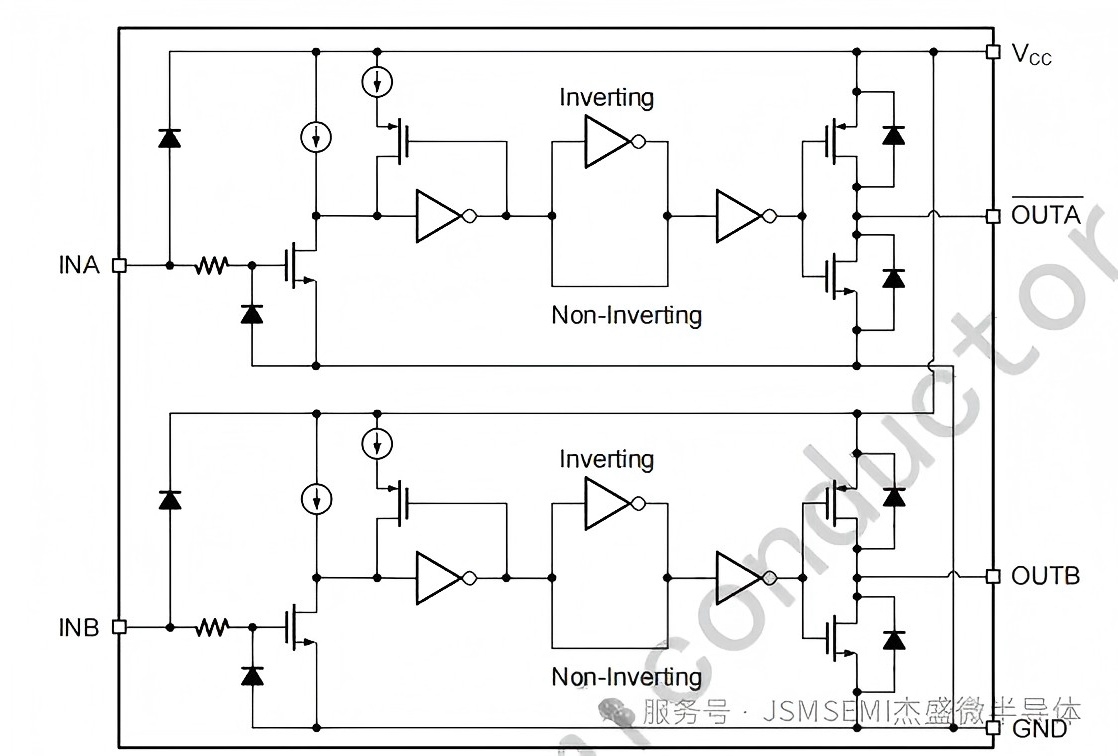

六、功能框图
七、杰盛微：本土创新，为功率驱动注入新动能
作为一家专注于功率半导体设计的高科技企业，杰盛微始终以 “技术突破” 为核心竞争力，拥有一支由资深半导体专家组成的研发团队，在驱动芯片领域积累了多项专利技术。JSM27325STR 的推出，不仅实现了对国际品牌的技术替代，更在防护性能、成本控制等维度实现了超越。目前，杰盛微已建立完善的质量管理体系，产品通过 RoHS 认证，可满足工业、汽车等领域的严苛标准。
八、替代不是终点，超越才是目标
从参数兼容到性能升级，JSM27325STR 以 “超高速、强驱动、高可靠” 的特性，为工程师提供了替代 UCC27325 的最优解。无论是电源效率的提升，还是系统稳定性的优化，这款驱动器都在用实力证明：本土创新同样能在高端功率器件领域占据一席之地。
