JSM27524STR在工业自动化、新能源汽车、智能家居等领域迅猛发展的当下，功率半导体器件的重要性愈发凸显。作为电力转换与控制的核心，其性能直接影响设备运行效率。杰盛微电子推出的JSM27524STR双通道4A 超高速功率开关驱动器，以卓越性能为行业带来新解，且可完美替代 UCC27524，为企业提供更优选择。

一、产品介绍
JSM27524是功率开关驱动器。在对功率开关的栅极 进行充电和放电时,它具有匹配的上升和下降时间。
JSM27524在其额定功率和电压范围内的任何条件下 都具有高度的锁存抵抗能力。当接地引脚上出现高达 5V的噪声尖峰(任一极性)时,JSM27524不会受到损坏。
JSM27524可以接受高达500mA的反向电流强 制返回其输出,而不会造成损坏或逻辑混乱。所有端子均受到高达2.0KV静电放电(ESD)的全面保护。
JSM27524采用SOP-8封装,可以在-40℃至125℃ 温度范围内工作。

二、产品特性
锁存保护:可承受 0.5A 反向电流
低至-10V的输入逻辑保护
输出阻抗低
单芯片集成两路驱动
两路都有独立的使能端口控制
输出峰值电流:4A
工作范围:4.5V~20V
高电容负载驱动能力:
-在 1nF 负载时，开关时间<25ns
上升/下降时间匹配
传播延时:40ns
宽温度范围:-40℃~125℃
芯片开通/关断延时特性
-Ton/Toff =70ns/70ns
符合 RoSH 标准

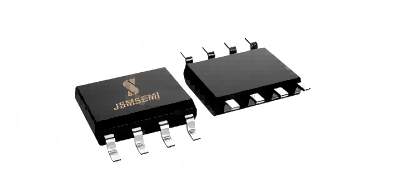

SOP-8

四、技术参数详解：硬核实力看得见
1. 极限工作范围
超过极限最大额定值可能造成器件永久性损坏，所有电压参数的额定值是以 GND 为参考的，电流参数以流入端口为正环境温度为 25℃。
2. 推荐工作范围：
为了正确地操作，器件应当在以下推荐条件下使用。所有电压參数的额定值是以 GND 为参考的，电流参数以流入端口为正，环境温度为25℃

3. 电气特性、

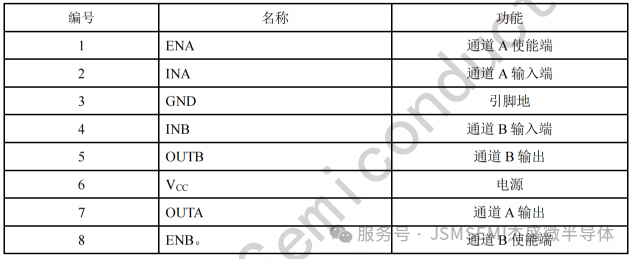

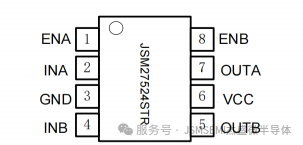

五、引脚功能描述

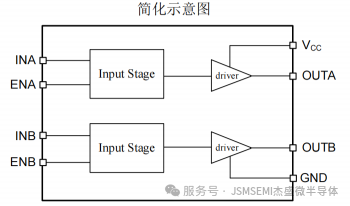

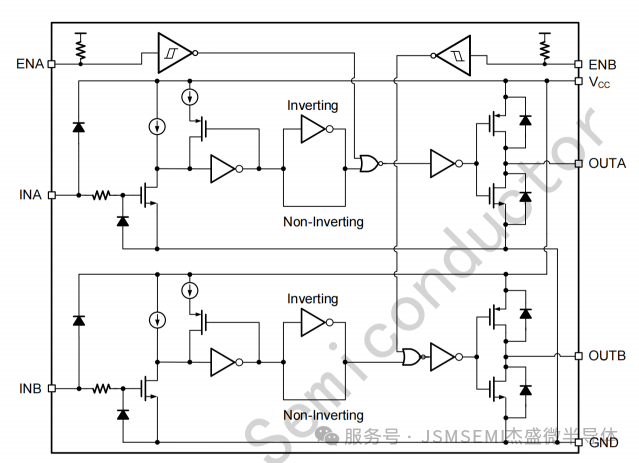

六、功能框图

在功率半导体需求持续高涨的当下，选择高性能、高可靠性且供应稳定的驱动芯片对企业产品竞争力至关重要。杰盛微 JSM27524STR双通道4A超高速功率开关驱动器，以卓越性能、广泛适用性和贴心服务，是替代UCC27524的理想之选。

如需获取JSM27524STRdatasheet、样品或代理合作咨询，欢迎联系：
📞 服务热线：13824341110
📧 邮箱：janice@jsmsemi.com
杰盛微半导体提供完善的技术支持，帮助客户快速导入设计：
📌 免费申请样品（新客户专享）
📌 提供参考设计及开发工具
📌 资深FAE团队一对一支持
可扫描下方二维码关注我司微信公众号，获取更多资源
🔹 回复 “JSM27524STR” 获取 规格书 & 设计指南
🔹 回复 “电源方案” 获取 典型应用案例集
杰盛微半导体——专注高性能电源管理芯片，助力您的产品更高效、更可靠！
