JSM6840当电机驱动领域还在为兼容性、功耗与安全发愁时，杰盛微带着颠覆性产品 JSM6840 强势入局 —— 这款带 LDO 的三相 PMOS+NMOS 半桥驱动芯片，不仅性能全面碾压同类产品，更成为 EG3033 的理想替代方案，为中小功率驱动场景注入 “芯” 动能！

一、产品介绍
JSM6840是一款三相高速功率MOSFET驱动器，具有6个通道，最高工作电压可达30V。采用高低压兼容工艺使得高、低侧栅驱动电路可以单芯片集成。逻辑兼容CMOS或LSTTL输出，低至3.3V逻辑输入。此外，采用内置死区功能来避免高压侧交叉导通。
JSM6840为PMOS和NMOS输出10V门电源电压，为了简化PCB设计，JSM6840中集成了一个5V140mA的LDO，用于为MCU或其他芯片供电。此外出于安全考虑JSM6840还集成了热关闭保护。
JSM6840为SOP-16封装，可以在-40℃至125℃温度范围内工作。

二、产品特性
PIN MOS 半桥式三相输出
最高工作电压可达 30 V
兼容 3.3V、5V 和 15V 输入逻辑
dv/dt 耐受能力可达+50 V/ns
PINMOS |VGs|可达 10V
内置 5V140mA LDO
内置过温保护功能
栅极驱动电压:
-5V至 30V
宽温度范围-40~125°C
防直通逻辑
-内置 130ns 死区时间
芯片开通关断延时特性
-Ton/Toff =80ns/30ns
-高低侧廷时匹配
驱动电流能力:
-拉电流/灌电流=50mA/300mA
内置欠压锁定电路
-欠压锁定正向闽值 4.5V
-欠压锁定负向阀值 4.3V
符合 RoSH 标准

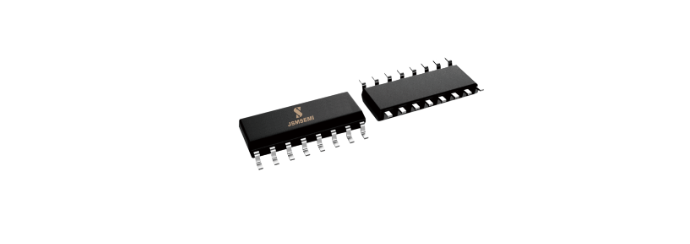

SOP16

三、应用范围
中小型功率电机驱动
功率 MOSFET驱动
半桥/全桥电源转换器
任何互补驱动转换器

四、技术参数详解：硬核实力看得见
1. 极限工作范围
超过极限最大额定值可能造成器件永久性损坏。所有电压参数的额定值是以GND为参考的,环境温度为25℃。
2. 推荐工作范围：
为了正确地操作,器件应当在以下推荐条件下使用。所有电压参数的额定值是以GND为参考的,电流参数以流入端口 为正,环境温度为25℃。

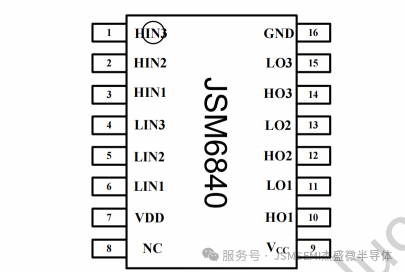

五、引脚功能描述

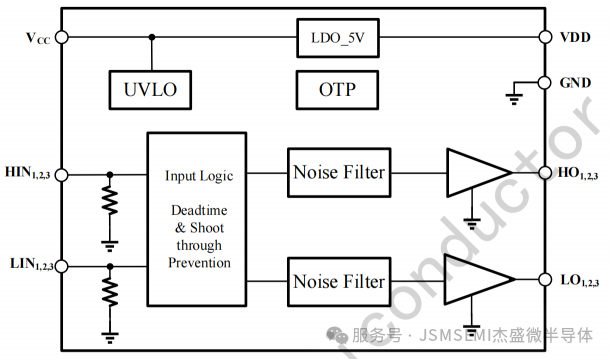

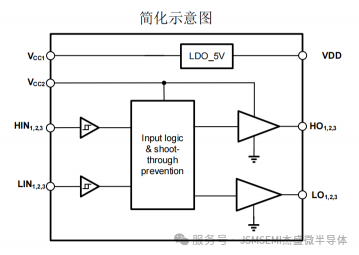

六、功能框图

杰盛微，用 “芯” 定义驱动未来 —— 比 EG3033更懂你的三相驱动需求，让高性能与低成本不再是单选题！
