在工业控制、电机驱动、逆变器等高压功率电子领域，栅极驱动芯片作为连接控制逻辑与功率器件的 “桥梁”，其性能直接决定了系统的稳定性、效率与可靠性。面对市场上 IRS2005、TF2005M 等经典型号的升级需求，杰盛微半导体推出的 JSM2005STR 以更优性能、更简化设计、更宽应用场景，成为替代升级的理想之选。

一、产品概述

JSM2005STR是一款高压、高速功率 MOSFET 高低侧驱动芯片，具有独立高侧和低侧参考输出通道。采用高低压兼容工艺实现单芯片集成，逻辑输入兼容 3.3V 及以上 CMOS/LSTTL 电平，输出具备大电流脉冲能力。浮动通道可驱动高压侧 N 沟道功率 MOSFET，最高工作电压 250V，集成自举二极管简化外围电路，采用 SOP-8 封装，工作温度范围 - 40℃~125℃。

 二、应用范围
水泵 / 热泵控制器
电动工具
步进 / 伺服电机
逆变器驱动
两轮车驱动

场景落地：从家电到工业的全领域适配
凭借优异的性能与灵活的设计，JSM2005STR 已广泛适配多类高压驱动场景，成为设备升级的 “核心驱动力”。
水泵 / 热泵控制器：稳定运行的保障
在智能家居与工业水循环系统中，水泵控制器需长期在高压环境下稳定工作。JSM2005STR 的 250V 高压支持与低静态电流（VCC 静态电流典型值 120μA）特性，既能满足水泵电机的驱动需求，又能降低待机功耗，契合节能标准。其宽温设计可适应户外泵站的高低温环境，确保全年稳定运行。
电动工具与两轮车驱动：瞬时功率的精准控制
电动扳手、电锯等电动工具及电动两轮车，需频繁启停且瞬时功率波动大。JSM2005STR 的快速开关响应（上升时间 70ns、下降时间 30ns）与大电流驱动能力，可精准控制功率 MOSFET 的导通与关断，减少开关损耗，提升工具续航与动力输出。同时，欠压锁定功能可防止电池欠压时的器件损坏，延长设备寿命。
步进 / 伺服电机与逆变器：高效驱动的核心
在自动化设备的步进 / 伺服电机驱动中，JSM2005STR 的延迟匹配特性确保电机绕组电流切换精准，降低运行噪音与发热；在光伏逆变器、小型储能逆变器中，其高抗干扰能力与高效驱动特性，可提升能量转换效率，助力清洁能源设备性能升级。

三、核心优势：重新定义半桥栅极驱动的性能标准
JSM2005STR 作为杰盛微自主研发的高压高速半桥栅极驱动芯片，采用高低压兼容工艺，将高侧、低侧栅极驱动电路集成于单芯片，凭借多项核心技术突破，实现了性能跃升。
高压稳定运行，适配宽幅功率场景
芯片的浮动通道最高工作电压可达 250V，完美覆盖中小型功率设备的高压需求。无论是水泵控制器的持续稳定运行，还是电动工具的瞬时功率输出，JSM2005STR 都能提供可靠的驱动支持。其高侧浮动电源电压（VB）极限值达 275V，高侧浮动地电压（VS）负偏压能力达 - 9V，在电压波动场景下仍能保持稳定，相比传统型号抗干扰能力显著提升。
高速响应与精准控制，降低系统损耗
在功率器件开关过程中，驱动芯片的传输延时与匹配精度直接影响开关损耗。JSM2005STR 的开通 / 关断传输延时（Ton/Toff）分别低至 680ns/150ns，延迟匹配时间小于 60ns，确保高侧、低侧功率器件开关动作精准同步，有效减少交叉损耗。同时，芯片输出级拉电流 / 灌电流能力高达 290mA/600mA，可快速驱动功率 MOSFET 的栅极电容，降低开关时间，提升系统效率。
在实际应用中，JSM2005STR 的 SOP-8 封装与传统型号引脚定义兼容，工程师无需修改 PCB 布局即可完成替代，大幅缩短产品升级周期。同时，芯片逻辑输入电平兼容 3.3V、5V、15V CMOS/LSTTL 逻辑，无需额外电平转换电路，适配主流控制芯片，降低系统集成难度。

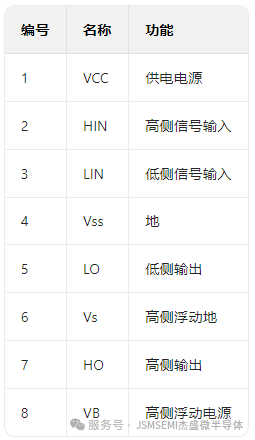

四、引脚功能描述

五、产品规格

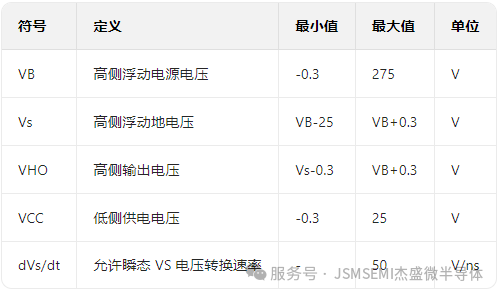

（1）极限工作范围（TA=25℃，以 VSS 为参考

（2）ESD 额定值

（3）推荐工作范围（TA=25℃）

注 ：为保证正常工作，Vs 需在 - 8V~200V 之间。

六、技术背书：杰盛微的品质与服务保障

JSM2005STR 的推出，源于杰盛微在功率半导体领域的深耕积累。作为专注于高压驱动与功率器件的半导体企业，杰盛微以 “自主创新、品质为先” 为理念，通过严苛的可靠性测试与生产管控，确保每颗芯片的性能一致性。
芯片符合 RoHS 环保标准，生产流程全程可控，可提供完整的质量追溯报告。针对替代升级需求，杰盛微技术团队提供从方案评估到量产支持的全流程服务，帮助客户快速完成型号切换与系统优化。2024 年 3 月发布的 V2.0 版本中，JSM2005STR 进一步优化自举二极管性能，体现了持续迭代的技术实力。
从性能升级到设计简化，从场景适配到服务保障，JSM2005STR 不仅是 IRS2005、TF2005M 的理想替代者，更重新定义了中高压半桥栅极驱动芯片的性能标准。无论是寻求产品升级的工程师，还是布局新能源、工业控制的企业，杰盛微 JSM2005STR 都将成为提升系统可靠性与竞争力的关键选择。
