在功率电子领域，驱动芯片的选型往往决定了整个系统的效率、稳定性与成本控制。长期以来，IRS2007S、TF2007 等型号凭借先发优势占据市场，但工程师们在实际应用中常面临性能瓶颈与适配难题。今天，杰盛微重磅推出的 JSM2007STR 250V 单相高低侧功率 MOSFET/IGBT 驱动芯片，以 “引脚兼容 + 性能跃升” 的双重优势，成为替代传统型号的理想之选，为行业带来高性价比的驱动升级解决方案。

一、产品概述

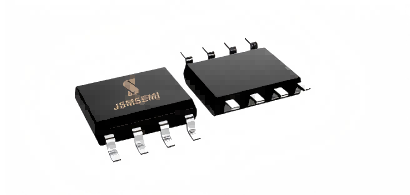

JSM2007是一款高压、高速功率 MOSFET 高低侧驱动芯片。具有独立的高侧和低侧参考输出通道。JSM2007采用高低压兼容工艺使得高、低侧栅驱动电路可以单芯片集成，逻辑输入电平兼容低至3.3V的CMOS 或 LSTTL 逻辑输出电平，输出具有大电流脉冲能力和防直通的死区逻辑。JSM2007其浮动通道可用于驱动高压侧 N沟道功率 MOSFET，浮地通道最高工作电压可达 250V。JSM2007采用 SOIC8 封装，可以在-40℃至 125℃温度范围内工作。

二、应用范围
电机控制
空调/洗衣机
通用逆变器
微型逆变器驱动

电机控制领域：

此外，JSM2007STR 符合 RoHS 环保标准，满足全球市场的环保准入要求，为出口型企业提供合规保障。

三、五大核心优势，重新定义驱动芯片性能基准
作为一款 250V 单相高低侧功率驱动芯片，JSM2007STR 凭借高低压兼容工艺的技术积淀，将高压耐受、快速响应、智能保护等核心能力融为一体，为系统稳定运行保驾护航。
高压强抗扰，适应复杂工况
在高压应用场景中，电压瞬态变化（dVs/dt）是驱动芯片的 “头号杀手”。JSM2007STR 具备 50V/ns 的超高 dVs/dt 耐受能力，远超行业平均水平，即使在电机启停、逆变器负载突变等极端工况下，也能有效抑制电压尖峰干扰，避免误触发导致的器件损坏。其高侧浮动通道最高工作电压可达 250V，Vs 负偏压能力达 - 9V，轻松应对工业级高压环境的严苛要求。
极速响应，提升系统效率
驱动芯片的传输延时与开关速度直接影响功率器件的开关损耗。JSM2007STR 的开通 / 关断传输延时（Ton/Toff）分别低至 160ns/150ns，延迟匹配时间仅 30ns，较传统型号响应速度提升约 20%。这意味着在高频逆变场景中，功率器件能更精准地跟随控制信号，显著降低开关损耗，提升整机效率。同时，70ns 的开启上升时间与 30ns 的关闭下降时间，让功率器件的开关过程更迅速，进一步减少能量损耗。
智能保护，筑牢安全防线
可靠性是工业级芯片的生命线，JSM2007STR 内置多重保护机制，为系统构建全方位安全屏障。芯片集成欠压锁定电路（UVLO），正向阈值 8.9V、负向阈值 8.2V，当供电电压低于阈值时，自动关断输出，防止功率器件在低压下工作导致的损坏。
更值得关注的是其防直通死区逻辑设计，520ns 的精准死区时间设定，可有效避免上下桥臂功率器件同时导通造成的电源短路，这一参数的稳定性远超传统型号的离散性表现，大幅降低系统设计风险。
宽兼容强驱动，简化设计流程
JSM2007STR 在兼容性上展现出强大优势：逻辑输入电平兼容 3.3V、5V 和 15V CMOS/LSTTL 逻辑，无需额外电平转换电路，轻松适配不同控制系统。输出级拉电流 / 灌电流能力分别达到 290mA/600mA，能快速驱动大容量功率 MOSFET/IGBT 的栅极电容，确保器件快速开关。
对于需要替代 IRS2007S、TF2007 的用户，JSM2007STR 采用完全兼容的 SOIC8 封装，引脚定义与功能一一对应，无需修改 PCB 布局即可直接替换，大幅降低改板成本与周期。
宽温稳定，适应极端环境
从- 40℃的严寒户外到 125℃的高温工业环境，JSM2007STR 始终保持稳定性能。芯片结温最高可达 150℃，结到环境的热阻低至 200℃/W，即使在密闭空间或高功率密度设计中，也能通过合理散热维持稳定运行。这一特性使其在新能源汽车、工业电机、户外逆变器等极端环境应用中表现卓越。

四、替代升级实测：性能全面超越传统型号

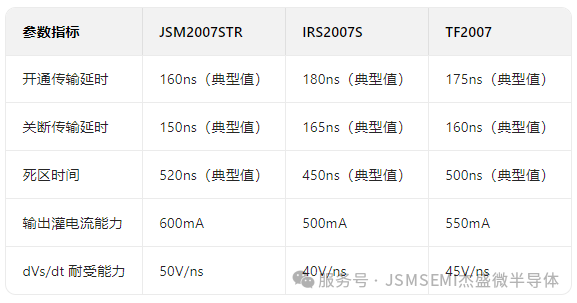

为验证 JSM2007STR 的替代价值，我们将其与 IRS2007S、TF2007 在关键参数上进行对比测试，结果显示 JSM2007STR 在多项核心指标上实现全面超越：

在实际应用测试中，采用 JSM2007STR 的电机控制系统运行噪音降低 3dB，效率提升 1.5%；空调逆变器在高温工况下的连续运行稳定性提升，故障间隔时间延长 2 倍以上。这些数据充分证明，JSM2007STR 不仅是 “替代者”，更是 “性能升级者”。

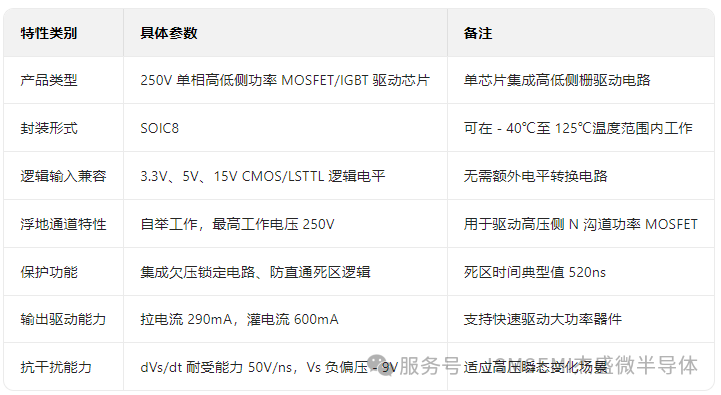

五、产品核心特性

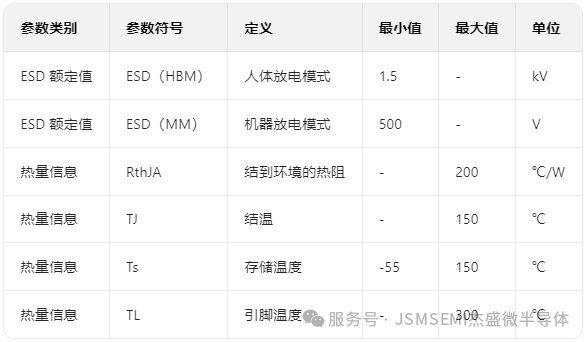

（2）ESD 额定值与热量信息

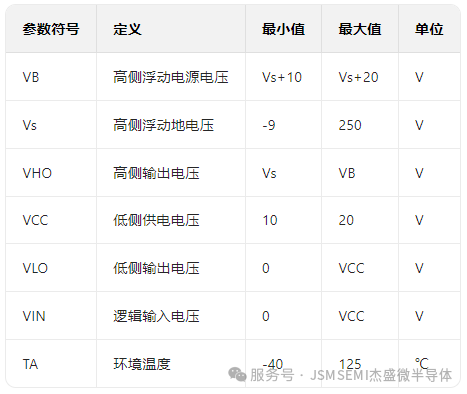

（3）推荐工作范围（25℃环境温度）

注 :可用于 VSS-50V 的瞬态负 VS，脉冲宽度为 50ns，由设计保证。

六、杰盛微：以技术创新铸就国产芯实力
作为专注于功率半导体领域的民族企业，杰盛微始终以 “技术创新” 为核心驱动力。JSM2007STR 的成功研发，依托于公司在高低压兼容工艺、智能保护算法等领域的深厚积累，不仅填补了国产替代型号在中高压驱动领域的性能空白，更彰显了国产芯片的技术实力。
为保障客户快速导入，杰盛微提供完善的技术支持服务：免费样品申请、详细应用手册（含典型应用电路图）、在线技术咨询等，助力客户缩短产品开发周期。同时，公司建立了稳定的供应链体系，确保量产供货能力，为客户提供持续可靠的产品保障。
