在功率电子驱动领域，稳定可靠的栅极驱动芯片是电路高效运行的核心。如果你正在寻找 FD2203 的高性价比替代方案，杰盛微半导体推出的JSM2203STR绝对值得关注！这款 4A250V 集成自举半桥高同低反栅极驱动芯片，不仅兼容 FD2203 的核心功能，更在性能、可靠性和应用灵活性上实现升级，为电机控制、逆变器、充电桩等场景提供强力支持。

一、产品概述
JSM2203S是一款高压、高速功率 MOSFET高低侧驱动芯片。具有独立的高侧和低侧参考输出通道。JSM2203S采用高低压兼容工艺使得高、低侧栅驱动电路可以单芯片集成，逻辑输入电平兼容低至 3.3V的CMOS或LSTTL 逻辑输出电平，输出具有大电流脉冲能力和防直通的死区逻辑。JSM2203S其浮动通道可用于驱动高压侧N沟道功率 MOSFET，浮地通道最高工作电压可达250V。JSM2203S采用SOP-8封装，可以在-40℃至 125℃温度范围内工作。

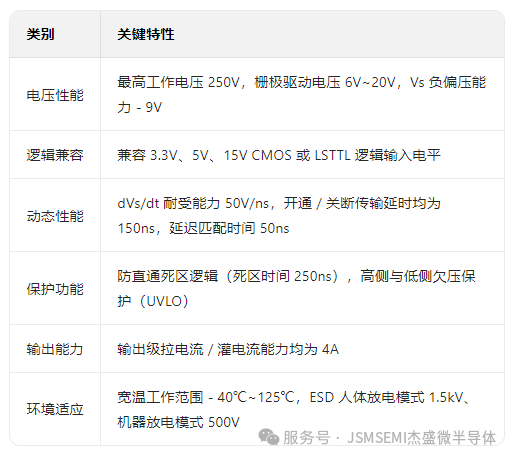

二、核心特性
作为 FD2203 的理想替代型号，JSM2203STR 在关键性能指标上全面覆盖需求，确保替换后电路无需大幅调整即可稳定运行：
高压驱动能力：浮地通道最高工作电压达 250V，与 FD2203 的高压驱动需求完美匹配，可直接驱动高压侧 N 沟道功率 MOSFET。
宽电压兼容：逻辑输入电平兼容 3.3V、5V 和 15V CMOS/LSTTL 信号，适配主流主控 IC 的 PWM 输出，无需额外电平转换电路。
强大输出能力：输出级拉电流 / 灌电流均达 4A，能快速为 MOSFET 栅极充放电，降低开关损耗，提升电路效率。
可靠保护机制：内置防直通死区逻辑（死区时间 250ns），避免高低侧输出重叠导致的短路风险，与 FD2203 的直通保护功能一致且参数稳定

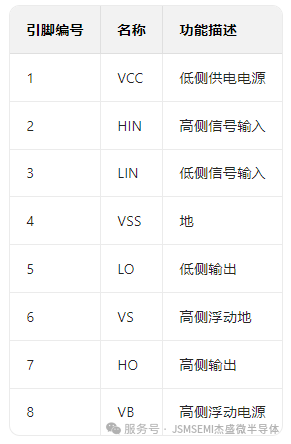

三、引脚功能描述

四、关键电气规格

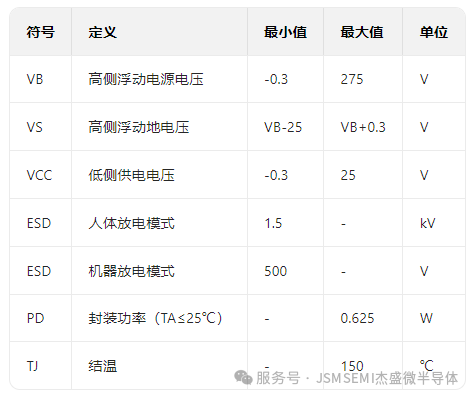

4.1极限工作范围（TA=25℃，以 VSS 为参考）

4.2 推荐工作范围(TA=25°C)

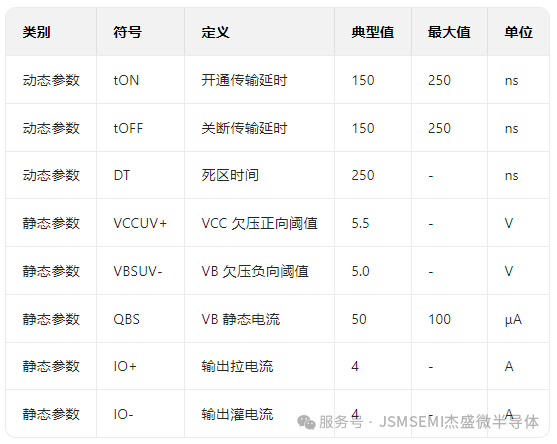

4.3 电气特性(TA=25°C，VCC=VB=15V，CL=1nF)

五、应用场景全覆盖，设计更灵活
JSM2203STR 继承了 FD2203 的广泛适用性，同时凭借优化的特性拓展了更多应用可能：
电机控制领域：适配伺服电机、无刷电机等驱动场景，精准的死区控制和高效驱动能力提升电机运行平稳性。
电源转换场景：在 DC-DC 转换器、通用逆变器中，高电压兼容和低损耗特性助力电源效率提升。
新能源设备：充电桩等高压设备中，250V 高压耐受和可靠保护功能保障功率变换安全。

设计支持完善，替换无缝衔接
为方便工程师快速替换升级，JSM2203STR 提供了详尽的设计指南：
封装兼容：采用 SOP-8 封装，与 FD2203 封装尺寸一致，PCB 布局无需重新设计。
PCB 布局优化：明确靠近芯片放置滤波电容、减小寄生电感、优化散热焊盘连接等关键布局要点，降低电磁干扰。
从参数兼容到性能升级，从封装匹配到设计支持，JSM2203STR 为 FD2203 提供了全方位的替代解决方案。无论是新项目开发还是旧产品升级，这款芯片都能以更高的可靠性和灵活性，助力你的功率电子系统高效运行！
想获取 JSM2203STR 完整数据手册或样品申请，可访问杰盛微半导体官网www.jsmsemi.com，解锁更多技术细节与应用案例～
