在电力电子领域，驱动芯片作为连接控制信号与功率器件的关键纽带，其性能优劣直接关乎系统的整体效能与稳定性。L6388ED 作为一款知名的高压、高速功率 MOSFET 高低侧驱动芯片，在过往的应用中展现出了一定优势。然而，随着技术的迭代与市场需求的演变，一款性能卓越且具有高度可替代性的新产品 ——JSM6388STR 正逐渐崭露头角，为工程师们带来了全新的选择。

一、产品概述

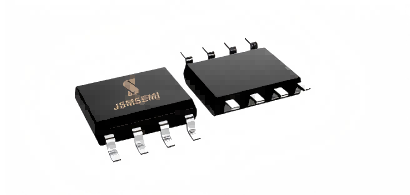

JSM6388 是一款高压、高速功率 MOSFET高低侧驱动芯片。具有独立的高侧和低侧参考输出通道。JSM6388采用高低压兼容工艺使得高、低侧栅驱动电路可以单芯片集成，逻辑输入电平兼容低至3.3V 的CMOS 或 LSTTL 逻辑输出电平。JSM6388 其浮动通道可用于驱动高压侧N沟道功率 MOSFET，浮地通道最高工作电压可达 600V。JSM6388 采用 SOP8 封装，可以在-40℃至 125℃温度范围内工作。

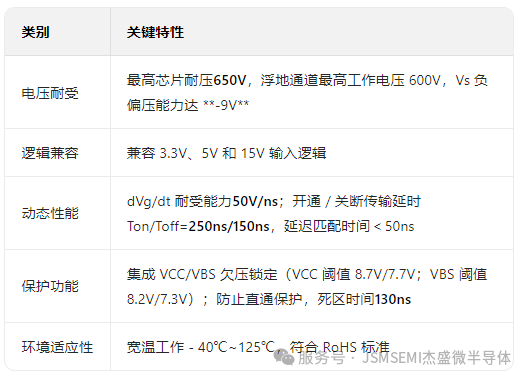

二、核心特性
高耐压能力
JSM6388 具备令人瞩目的高耐压特性，最高耐压可达 650V，其浮地通道最高工作电压亦能达到 600V。这一出色的耐压指标，使得 JSM6388 能够从容应对诸如高压开关电源、工业逆变器等高电压应用场景。在这些应用中，稳定的高电压驱动能力是保障系统正常运行的关键，JSM6388 凭借自身实力，为系统的高压工作环境提供了坚实可靠的支撑。

广泛的逻辑兼容性
该芯片在逻辑兼容性方面表现卓越，能够无缝兼容 3.3V、5V 和 15V 输入逻辑。这意味着无论是采用低功耗设计理念、以 3.3V 逻辑电平为主的新兴电子产品，还是遵循传统标准、使用 5V 或 15V 逻辑电平的各类控制设备，JSM6388 都能轻松适配，顺畅地与各类微控制器、数字信号处理器等控制芯片实现连接。这种广泛的兼容性极大地降低了系统设计的复杂性，为工程师在进行系统集成时提供了极大的便利，拓宽了 JSM6388 在不同应用领域的适用范围。

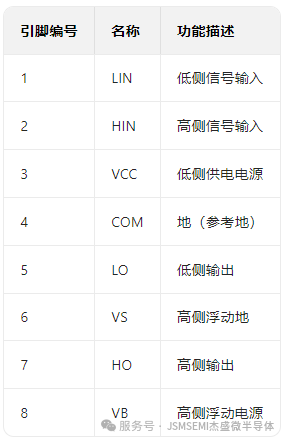

三、引脚功能描述

四、关键电气规格

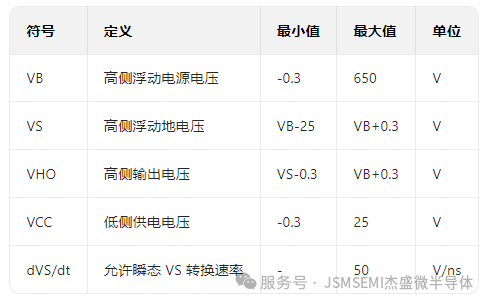

4.1极限工作范围（TA=25℃，以 VSS 为参考）

4.2 ESD 与热量特性
ESD 额定值：人体放电模式≥1500V，机器放电模式≥500V
热量信息：结温（TJ）最大值 150℃；热阻（RthJA）200℃/W；存储温度（Ts）-55℃~150℃

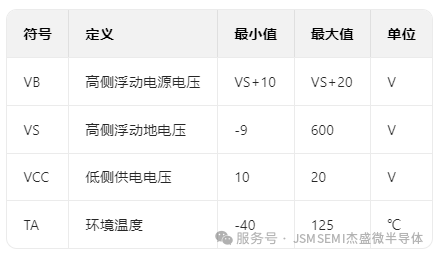

4.3 推荐工作范围

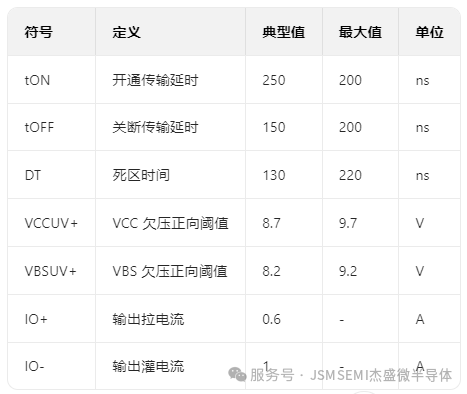

4.4 电气特性（VCC=VBS=15V，Ta=25℃）

五、应用范围
开关电源
电机控制
空调 / 洗衣机等家电设备
通用逆变器及逆变器驱动

在开关电源领域，开关电源需要高效地进行电压转换，对驱动芯片的耐压和开关性能要求很高。

JSM6388STR 最高耐压达 650V，能应对开关电源中的高压环境，其开通 / 关断传输延时分别为 250ns/150ns，可实现快速开关动作，降低转换损耗，提升电源效率，因此在各类开关电源中发挥重要作用。
电机控制场景中，无论是工业电机还是家电电机，都需要稳定可靠的驱动控制。该芯片兼容 3.3V、5V 和 15V 输入逻辑，能适配不同的控制信号，且具备防止直通保护功能（死区时间 130ns），可避免电机驱动过程中出现短路等问题，保障电机稳定运行，所以适用于电机控制领域。

空调、洗衣机等家电设备对驱动芯片的稳定性和兼容性有一定要求。JSM6388STR 工作温度范围为 - 40℃~125℃，能适应家电复杂的工作环境，同时其良好的逻辑兼容性使其能与家电内部的控制电路有效配合，确保家电正常运行，在这类家电设备中得到应用。
通用逆变器需要将直流电转换为交流电，对驱动芯片的耐压和动态性能有较高需求。JSM6388STR 浮地通道最高工作电压可达 600V，dVg/dt 耐受能力达 50V/ns，能应对逆变器工作中的电压变化，保障逆变过程稳定，适用于通用逆变器。

在逆变器驱动方面，其集成的 VCC、VBS 欠压锁定电路（VCC 欠压锁定阈值 8.7V/7.7V，VBS 欠压锁定阈值 8.2V/7.3V）可在电压异常时提供保护，确保逆变器驱动过程的安全性和可靠性，因此也应用于逆变器驱动场景。

六、综合优势：替代之选，价值凸显
1. 性价比优势
在成本控制日益重要的今天，产品的性价比成为了工程师和企业关注的重点。相较于 L6388ED，JSM6388STR 在性能相当甚至部分性能更优的前提下，具备更具竞争力的价格优势。这不仅为企业降低了生产成本，还为工程师在进行产品设计时提供了更大的成本优化空间，使得在不牺牲产品性能的同时，能够有效提升产品的市场竞争力。

2. 本土服务与技术支持
在产品的使用过程中，及时、专业的技术支持和售后服务至关重要。作为本土企业推出的产品，JSM6388STR 背后有着强大的本土技术团队作为支撑。与国际品牌相比，本土服务能够更快地响应客户需求，提供更贴近实际应用场景的技术解决方案。无论是产品选型咨询、应用电路设计指导，还是在产品使用过程中遇到的问题解决，本土技术团队都能迅速跟进，为客户提供全方位、一站式的服务，让客户无后顾之忧。
综上所述，JSM6388STR 凭借其在性能、保护功能、应用适配等方面与 L6388ED 相当甚至更优的表现，以及突出的性价比和本土服务优势，成为了 L6388ED 的理想替代型号。它为电力电子领域的工程师们提供了更多的选择，为企业的产品创新与升级注入了新的活力。在未来的发展中，相信 JSM6388STR 将在众多应用场景中大放异彩，助力电力电子行业迈向新的高度。
