在电机驱动领域，芯片的稳定性、兼容性和性能直接影响设备的运行效率与寿命。杰盛微半导体自主研发的JSM2006G 650V 集自举单相高低侧同相电机驱动芯片，凭借优异的参数表现和广泛的兼容性，成为替代 PT5606、KP85302 的理想选择，为电机控制、家电、逆变器等场景提供高性价比解决方案。

一、产品概述

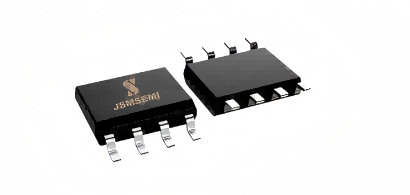

JSM2006G是一款高压、高速功率 MOSFET 高低侧驱动芯片。具有独立的高侧和低侧参考输出通道。JSM2006G采用高低压兼容工艺使得高、低侧栅驱动电路可以单芯片集成，逻辑输入电平兼容低至3.3V 的CMOS 或 LSTTL 逻辑输出电平。
JSM2006G其浮动通道可用于驱动高压侧道功率 MOSFET，浮地通道最高工作电压可达600VJSM2006G采用SOP-8封装，可以在-40℃至125℃温度范围内工作。

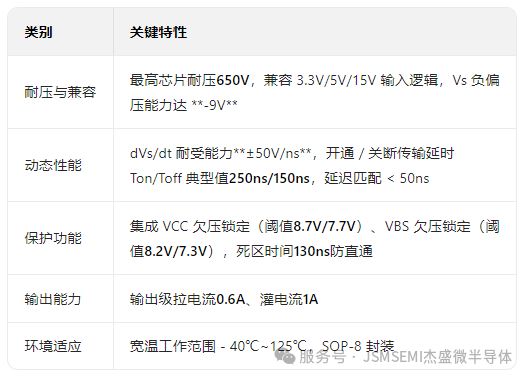

二、核心特性

功能全覆盖，驱动能力更稳定
JSM2006G 采用单芯片集成高、低侧栅驱动电路，配备独立的高侧和低侧参考输出通道，通过自举工作的浮地通道驱动高压侧 N 沟道功率 MOSFET，与 PT5606、KP85302 的核心驱动功能完全兼容。无论是电机正反转控制还是逆变器功率调节，都能稳定输出驱动信号，确保设备高效运行。
关键参数硬实力，适配多场景需求
高压耐压更可靠：最高芯片耐压达 650V，浮地通道最高工作电压 600V，足以应对各类高压驱动场景，保障电路安全；
宽电压逻辑兼容：支持 3.3V、5V、15V 输入逻辑，兼容低至 3.3V 的 CMOS 或 LSTTL 电平，与主流控制芯片无缝对接，无需额外电平转换；
强抗干扰与保护：dVs/dt 耐受能力达 ±50V/ns，Vs 负偏压能力 - 9V，有效抵御电压瞬变干扰；集成 VCC、VBS 欠压锁定电路和 130ns 死区时间防直通保护，避免芯片过压损坏。
这些参数不仅覆盖 PT5606、KP85302 的性能需求，更在稳定性和抗干扰能力上实现升级，降低设备故障率。

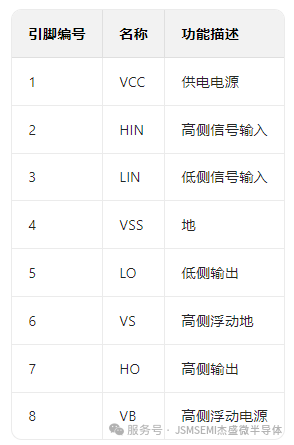

三、引脚功能描述

四、关键电气规格

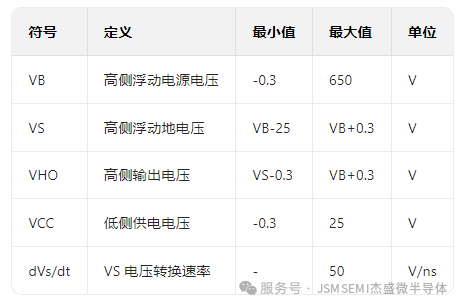

4.1极限工作范围（TA=25℃，以 VSS 为参考）

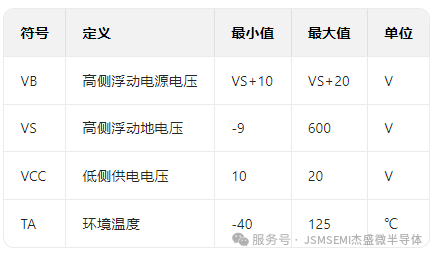

4.2 推荐工作范围

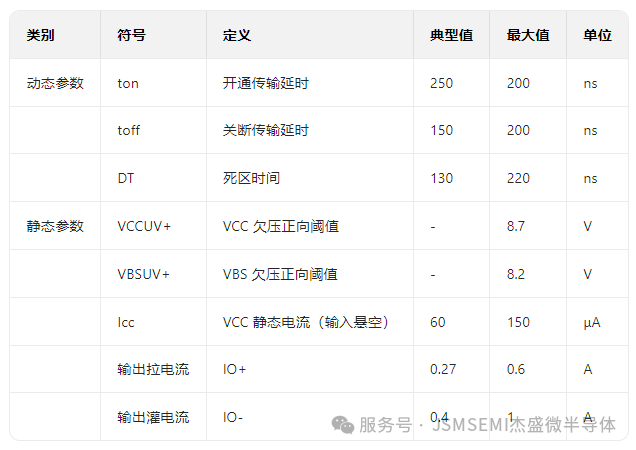

4.3 电气特性（VCC=VBS=15V，Ta=25℃）

五、替代场景无缝切换，应用领域广泛
JSM2006G 的高兼容性使其在以下场景中可直接替代 PT5606、KP85302，无需大幅调整电路设计：
电机控制：工业电机、家电电机的正反转驱动，精准控制转速与扭矩；
家电设备：空调压缩机、洗衣机电机驱动，提升运行效率与稳定性；
通用逆变器：光伏逆变器、车载逆变器等功率转换设备，保障高压侧 MOSFET 可靠开关；
高速风筒：专为高速风筒设计的驱动方案，适配高转速电机需求

六、杰盛微品质保障，替代更放心
作为国产半导体企业，杰盛微半导体专注于功率驱动芯片研发，JSM2006G 经过严苛的可靠性测试，在一致性、稳定性和供货能力上具备优势。选择 JSM2006G 替代 PT5606、KP85302，不仅能获得同等甚至更优的性能，还能享受本土化技术支持与灵活的供货服务，降低采购与维护成本。
如果您正在为 PT5606、KP85302 寻找高性价比替代方案，杰盛微 JSM2006G 将是理想之选！如需详细规格书或技术支持，欢迎访问官网www.jsmsemi.com，或联系我们的技术团队获取专属解决方案。
