在电子设计的领域中，每一个微小的元件都可能对整个系统的性能产生重大影响。其中，栅极驱动芯片作为连接控制电路与功率器件的关键桥梁，其性能直接关系到系统的稳定性、效率以及可靠性。IRS2186 作为一款颇受欢迎的 700V 大电流高、低侧 MOSFET/IGBT 驱动芯片，以其出色的特性在众多应用中崭露头角。然而，在实际的项目开发或者供应链管理中，有时我们需要寻找可替代型号，以满足成本控制、供货稳定性等多方面的需求。今天，就来给大家介绍一款能完美替代 IRS2186 的芯片 ——JSM2186STR 。
一、产品概述

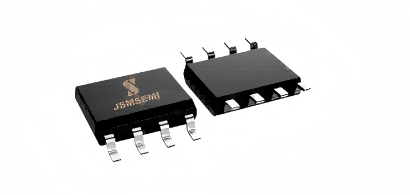

JSM2186S是一款高压、高速功率MOSFET/IGBT高低侧驱动芯片，具有两个独立地传输通道。内部集成了高、低侧欠压锁定电路、过压钳位电路等保护电路，具备大电流脉冲输出能力，逻辑输入电平兼容低至3.3V的CMOS或LSTTL逻辑输出电平，输出电流能力最大可达4A，其浮地通道最高工作电压可达700V。可用于驱动N沟道高压功率MOSFET/IGBT等器件。JSM2186S采用SOIC8封装，可以在-40℃至125℃温度范围内工作。

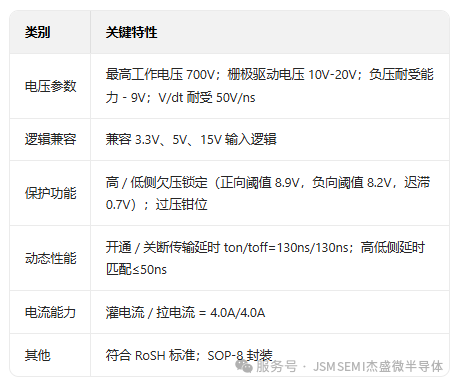

二、核心产品特性
自举工作的浮动通道
最高工作电压为 700V
兼容3.3V,5V和15V 输入逻辑d
V/dt耐受能力可达+50 V/nsec V
s负压耐受能力达-9V
栅极驱动电压:10 V到20V
高、低侧欠压锁定电路
--欠压锁定正向闽值8.9V
--欠压锁定负向闽值8.2V
芯片开通/关断传输延时
--Ton/Tof-130ns/130ns
高低侧延时匹配
驱动电流能力:
----拉电流/灌电流-4.0A/4.0A
符合RoSH标
准SOP-8
高电压承受能力：JSM2186STR 芯片的最高工作电压可达 700V，这一出色的电压参数使其能够轻松应对各种高压应用场景。在驱动 N 沟道高压功率 MOSFET/IGBT 等器件时，能够为其提供稳定且强大的驱动信号，确保功率器件在高电压条件下正常工作，有效提升了整个电路系统的功率处理能力。
强大的电流驱动能力：该芯片具备 4.0A 的灌电流和拉电流能力，这意味着它能够快速地为功率器件的栅极充电和放电，实现功率器件的快速导通和关断。在电机控制、通用逆变器等对功率器件开关速度要求较高的应用中，JSM2186STR 芯片能够确保功率器件及时响应控制信号，提高系统的工作效率和性能。
出色的动态性能：芯片的开通传输延时 t_ON 和关断传输延时 t_OFF 均为 130ns，这一极短的传输延时使得功率器件的开关动作能够更加精准地控制。同时，其开启上升时间 t_R 和关闭下降时间 t_F 也表现优异，分别为 40ns 和 20ns（典型值），能够有效减少功率器件在开关过程中的损耗，提高系统的稳定性和可靠性。
逻辑兼容性强：JSM2186STR 芯片兼容 3.3V、5V 和 15V 的 CMOS/LSTTL 逻辑电平，这为其与各种不同的控制电路连接提供了极大的便利性。无论是采用低电压逻辑的小型微控制器，还是使用标准逻辑电平的工业控制板，都能与该芯片实现无缝对接，大大拓展了芯片的应用范围。
完善的保护功能：芯片内部集成了高 / 低侧欠压锁定功能，正向阈值为 8.9V，负向阈值为 8.2V，迟滞 0.7V。当电源电压出现异常下降，低于正向阈值时，欠压锁定电路迅速动作，关闭芯片输出，保护功率器件免受因供电不足而可能导致的损坏。同时，芯片还具备过压钳位保护功能，能够在电源电压过高时，将电压限制在安全范围内，有效防止过高电压对芯片内部电路造成的损害，进一步增强了芯片的可靠性和稳定性。
四、应用范围
电机控制：在电机控制系统中，JSM2186STR 芯片能够精准地驱动电机的功率器件，实现电机的高效启动、稳定运行和灵活调速。无论是工业生产中的大型电机，还是智能家居设备中的小型电机，该芯片都能发挥出色的性能，为电机控制提供可靠的解决方案。
空调 / 洗衣机等家电设备：在家电领域，空调和洗衣机等设备对功率器件的驱动要求较高。JSM2186STR 芯片的高电压、大电流驱动能力以及完善的保护功能，能够确保家电设备在长期运行过程中的稳定性和可靠性。它能够有效驱动空调压缩机和洗衣机电机的功率器件，实现设备的高效运行，同时降低设备的故障率，延长设备的使用寿命。
通用逆变器：通用逆变器广泛应用于太阳能发电、风力发电等新能源领域，以及不间断电源（UPS）等电力保障设备中。JSM2186STR 芯片的高性能特性使其成为通用逆变器的理想驱动芯片。它能够在不同的输入电压和负载条件下，稳定地驱动逆变器的功率器件，实现高效的电能转换，提高逆变器的工作效率和可靠性。
微型逆变器驱动程序：在分布式光伏发电系统中，微型逆变器起着至关重要的作用。JSM2186STR 芯片能够为微型逆变器的功率器件提供精准的驱动信号，确保微型逆变器在复杂的光照条件下，能够高效地将太阳能电池板产生的直流电转换为交流电，提高光伏发电系统的整体性能和稳定性。
JSM2186STR 芯片凭借其出色的性能特点和广泛的应用领域，成为了栅极驱动芯片市场中的佼佼者。无论是在提高系统性能、降低成本，还是在保障系统稳定性和可靠性方面，该芯片都展现出了巨大的优势。随着科技的不断发展和应用需求的日益增长，相信 JSM2186STR 芯片将在更多的领域中发挥重要作用，为电子设备的创新和发展提供有力支持。

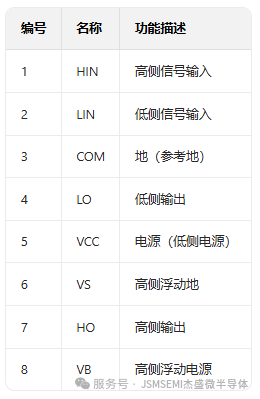

五、引脚功能描述

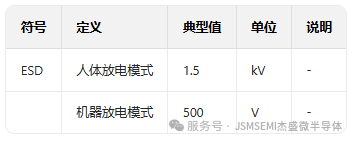

ESD 额定值

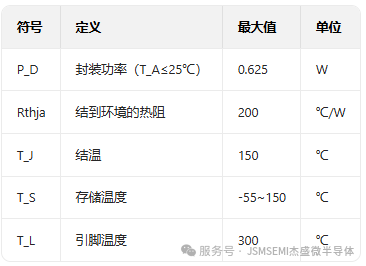

功率与热特性

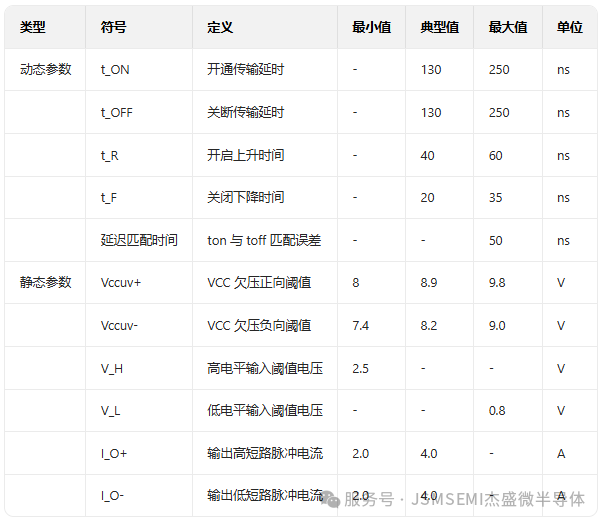

电气特性（T_A=25℃，VCC=VB=15V，C_L=1nF）
选型建议与注意事项
当考虑用 JSM2186STR 替代 IRS2186 时，虽然它们在性能上高度匹配，但仍有一些细节需要注意。首先是封装差异，由于 JSM2186STR 采用 SOP - 8 封装，在进行 PCB 设计更改时，要确保引脚布局的正确性，合理规划走线，避免出现电气连接错误。其次，虽然两款芯片的电气特性相似，但在不同的应用场景中，可能需要对周边电路的参数进行微调，例如自举电容的容值、滤波电阻的阻值等，以达到最佳的性能匹配。同时，要关注芯片的供货情况和价格波动，与可靠的供应商建立良好的合作关系，确保项目的顺利进行。
在电子设计的世界里，寻找合适的替代芯片不仅是一种技术探索，更是保障项目顺利推进、优化成本结构的有效手段。JSM2186STR 作为 IRS2186 的有力替代者，以其出色的性能、紧凑的封装和广泛的应用案例，为工程师们提供了更多的选择。无论是应对供应链挑战，还是追求更优的设计方案，不妨尝试一下 JSM2186STR，也许它会给你的项目带来意想不到的惊喜 。如果你在芯片选型或者应用过程中有任何问题，欢迎在评论区留言，我们一起探讨电子设计的奥秘 。
