三、核心参数精准对标：性能不缩水，替换无压力
对于驱动芯片而言，核心参数的匹配度直接决定了替代的可行性。JSM21864STR 在关键性能指标上与 IRS21864 高度重合，从电压等级到驱动能力，每一项都精准踩中高压驱动场景的需求痛点。

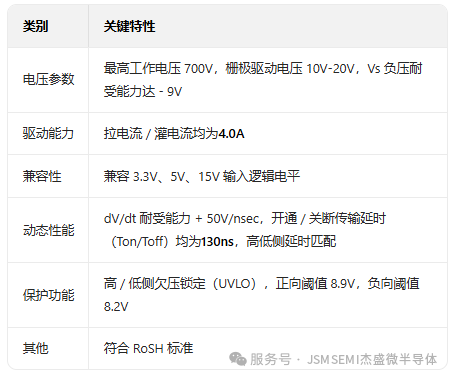

作为一款高压、高速功率 MOSFET/IGBT 高低侧驱动芯片，JSM21864STR 的浮地通道最高工作电压可达 700V，这一参数完美覆盖了 IRS21864 的高压应用场景，无论是工业逆变器还是家电功率模块，都能轻松应对高压工况下的稳定运行需求。而在驱动能力上，它的输出拉电流和灌电流均达到 4.0A，强劲的电流脉冲输出能力足以快速驱动 N 沟道高压功率 MOSFET/IGBT 等器件，确保开关动作的快速响应，避免因驱动不足导致的开关损耗增加。
逻辑兼容性是替代选型的另一大关键。JSM21864STR 支持 3.3V、5V 和 15V 多电平逻辑输入，无需额外添加电平转换电路，即可直接适配不同控制系统的信号输出，这与 IRS21864 的逻辑兼容特性完全一致，大大降低了替换时的电路修改成本。此外，芯片的开通 / 关断传输延时（Ton/Toff）均为 130ns，高低侧延时匹配误差控制在极小范围，高速开关性能不逊色于原型号，确保功率器件在高频工况下的稳定切换。

四、场景适配全覆盖：从家电到工业，应用无死角
一款芯片的替代价值，最终要通过实际应用场景来验证。JSM21864STR 凭借其均衡的性能表现，在 IRS21864 的核心应用领域均能完美适配，成为多场景下的 “万能替换者”。
在电机控制领域，无论是工业伺服电机还是家电驱动电机，都需要高压、高速的驱动芯片来控制功率器件的开关。JSM21864STR 的 700V 高压耐受和 4A 驱动能力，能精准匹配电机逆变器的功率需求，而 130ns 的快速传输延时则确保了电机转速的精准调控，避免低速抖动或高速失控问题。
在家电设备中，空调、洗衣机的变频模块是 IRS21864 的经典应用场景，而 JSM21864STR 同样能胜任。其宽温工作特性可适应家电内部的高温环境，抗干扰设计则能减少电机运转时的噪声对控制电路的影响，确保空调压缩机、洗衣机电机的稳定运行，降低家电产品的故障率。
在通用逆变器和微型逆变器驱动场景中，JSM21864STR 的高可靠性更是优势凸显。逆变器工作时往往面临复杂的电网波动和负载变化，芯片的欠压锁定、过压钳位等保护功能能快速响应异常工况，避免逆变器因功率器件故障而停机。同时，4A 的驱动电流足以支持中小功率逆变器的功率器件需求，无需额外增加驱动放大电路，简化了逆变器的整体设计。
JSM2186STR 芯片凭借其出色的性能特点和广泛的应用领域，成为了栅极驱动芯片市场中的佼佼者。无论是在提高系统性能、降低成本，还是在保障系统稳定性和可靠性方面，该芯片都展现出了巨大的优势。随着科技的不断发展和应用需求的日益增长，相信 JSM2186STR 芯片将在更多的领域中发挥重要作用，为电子设备的创新和发展提供有力支持。

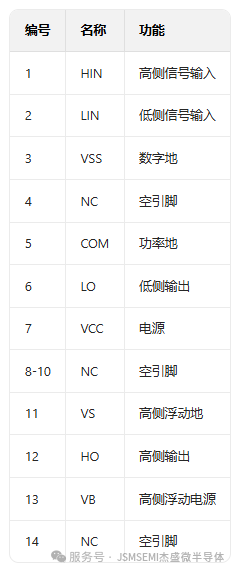

五、引脚功能描述

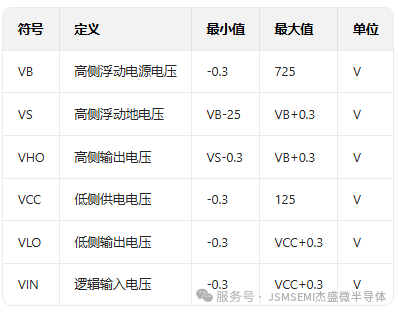

极限工作范围（以 VSS 为参考，25℃）

ESD 额定值

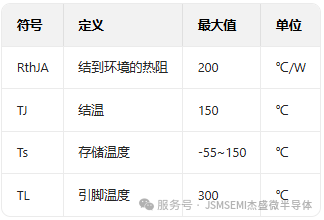

热量信息

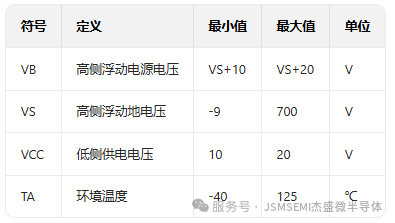

推荐工作范围

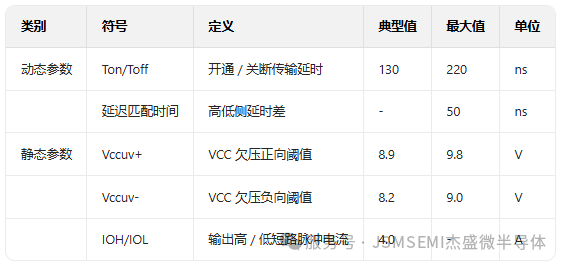

电气特性（TA=25℃，VCC=VB=15V，C_L=1nF）

选型决策指南：为什么选 JSM21864STR？
面对众多替代方案，JSM21864STR 能脱颖而出，核心在于它实现了 “参数、可靠性、兼容性” 的三重平衡。对于工程师而言，选择它意味着：
零风险替换：核心参数与 IRS21864 高度匹配，性能不缩水；封装引脚完全兼容，PCB 无需修改，验证周期缩短 50% 以上。
高可靠性保障：多重保护电路 + 强抗干扰设计，降低系统故障率，尤其适合对稳定性要求高的工业场景。
供应链优势：作为 JSMICRO SEMICONDUCTOR 的主力型号，批量供应稳定，且符合 RoSH 标准，满足环保要求。
如果你正在为 IRS21864 的替代选型发愁，不妨重点关注 JSM21864STR—— 这款集高压耐受、强劲驱动、全面保护于一身的驱动芯片，或许正是你解决供应链难题、降低成本的理想之选。
