在电子科技飞速发展的当下，驱动芯片作为电子设备中的关键组件，其性能优劣直接影响着整个系统的运行效率与稳定性。一直以来，IRS2104 凭借其出色的性能在高压、高速功率 MOSFET 和 IGBT 驱动领域占据着重要地位。然而，今天我们要为大家带来一个令人振奋的消息：杰盛微半导体推出的 JSM2104STR，以其卓越的性能和高性价比，成为了 IRS2104 的有力替代者，为广大工程师和电子设备制造商提供了更优的选择。
一、产品概述
JSM2104S是一款高压、高速功率 MOSFET 高低侧驱动芯片。具有独立的高侧和低侧参考输出通道。JSM2104S采用高低压兼容工艺使得高、低侧栅驱动电路可以单芯片集成，逻辑输入电平兼容低至3.3V的CMOS 或 LSTTL 逻辑输出电平。
JSM2104S其浮动通道可用于驱动高压侧N沟道功率MOSFET，浮地通道最高工作电压可达700V。

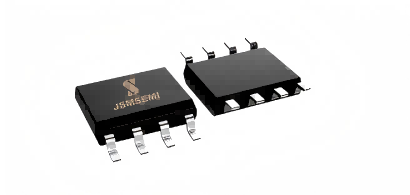

JSM2104S采用 SOP-8封装，可以在-40℃至125℃温度范围内工作。
二、核心产品特性
自举工作的浮地通道
最高工作电压为+700V
兼容 3.3V 5V 和 15V 输入逻辑
dVs/dt 耐受能力可达±50 V/ns
Vs 负偏压能力达-9V
集成 VCC 欠压锁定电路
--欠压锁定正向阈值 8.9V
--欠压锁定负向阈值 8.2V
芯片传输延时特性
--开通/关断传输延时TonToff =650ns/130ns
--延迟匹配时间50ns
防止直通保护
--死区时间 520ns
宽温度范围-40°C~125°C
输出级拉电流/灌电流能力 300mA/600mA
符合 RoSH 标准
SOIC8 (S)
三、产品核心特性
高效驱动性能再升级
在输出级驱动能力方面，JSM2104STR 展现出了强大的实力。其输出级拉电流可达 300mA、灌电流可达 600mA，能够快速开关 MOSFET，大大降低了开关损耗。相比之下，在一些对驱动速度和效率要求极高的应用中，如高频开关电源、高速电机控制等，JSM2104STR 凭借其出色的输出能力，能够实现更高效的功率转换和更精准的电机控制，为系统性能的提升带来了显著的优势。
智能优化的功能设计
JSM2104STR 在功能设计上进行了一系列的智能优化。例如，在自举电路设计方面，它具备独特的自举电容选择计算方法，工程师可以根据 MOS 开启栅极电荷、漏电等参数精准计算自举电容大小，推荐使用低 ESR 陶瓷电容，并可通过并联电解电容进一步优化性能。自举电阻可有效抑制不良信号，自举二极管则选用反向耐压能力大于驱动电源电压的快恢复类型，确保了自举电路的高效稳定运行。在栅极电阻选择上，JSM2104STR 充分考虑了与驱动芯片、MOSFET 及电路设计的相关性，针对工业无刷电机常用的 200 - 120Ω 范围，提供了平衡开关损耗和可靠性的最佳方案，为工程师在电路设计过程中提供了更多的便利和优化空间。
贴心的 PCB 布局指南
对于工程师来说，PCB 布局的合理性直接影响到电路的性能和稳定性。JSM2104STR 贴心地为用户提供了详细的 PCB 布局指南。在电容放置方面，建议在 VCC 与 COM、VB 与 VS 引脚间放置低 ESR/ESL 电容，同时在高侧 MOSFET 漏极与 COM 间连接低 ESR 电解电容和陶瓷电容，以优化电源滤波效果。在寄生电感控制上，强调减小高侧 MOSFET 源极与低侧 MOSFET 源极间的寄生电感，避免 VS 引脚电压负瞬变对电路造成影响。此外，还提醒用户避免 VS 层与 COM 层重叠，减少开关噪声耦合，并通过优化散热焊盘连接和接地设计，提高电路的散热性能和稳定性。这些详细的 PCB 布局指南，能够帮助工程师快速设计出高性能、高可靠性的电路，大大缩短了开发周期。
广泛应用，助力产业升
五、引脚功能描述
电机控制领域
在电机控制领域，无论是无刷直流电机还是步进电机的驱动，都对驱动芯片的性能有着严格的要求。JSM2104STR 凭借其强大的驱动能力、可靠的保护机制和出色的温度适应性，在工业伺服系统、机器人电机控制等应用中表现出色。它能够精准地控制电机的转速、转矩和转向，实现高效、稳定的运行，为工业自动化和智能制造的发展提供了有力支持。
家电设备应用
在家电设备中，空调压缩机驱动、洗衣机电机 inverter 模块等都离不开高性能的驱动芯片。JSM2104STR 的高工作电压适应力和宽逻辑兼容性，使其能够轻松适配各种家电电路设计。其高效的驱动性能和可靠的保护机制，不仅能够提高家电设备的运行效率，延长设备使用寿命，还能降低能耗，符合当下节能环保的发展趋势。
通用逆变器场景
在太阳能逆变器、UPS 不间断电源、车载逆变器等通用逆变器场景中，JSM2104STR 同样大显身手。其卓越的高压驱动性能和稳定的工作特性，能够确保逆变器在不同的工作条件下都能实现高效、稳定的功率转换，为电力供应的稳定性和可靠性提供了保障。无论是在太阳能发电系统中，将太阳能转换为电能并接入电网，还是在车载逆变器中，将汽车电池的直流电转换为交流电供电子设备使用，JSM2104STR 都能够发挥其优势，满足用户的需求。
功率变换领域
在 DC - DC 转换器、半桥 / 全桥拓扑功率电路等功率变换领域，JSM2104STR 的出色性能也得到了充分的体现。其快速的开关速度和低开关损耗，能够实现高效的功率变换，提高能源利用率。同时，其可靠的保护机制和宽温工作能力，确保了在复杂的功率变换过程中，电路的稳定性和可靠性，为各类电子设备的电源供应提供了可靠的解决方案。

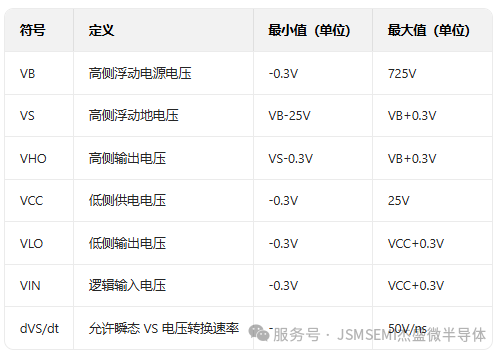

极限工作范围

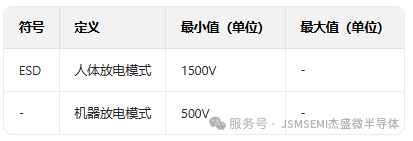

ESD 额定值

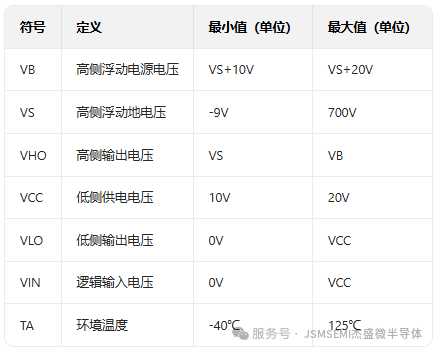

推荐工作范围
选择 JSM2104STR，选择高性价比与卓越品质
在电子设备制造行业，成本控制和产品性能是企业关注的核心问题。JSM2104STR 作为 IRS2104 的替代型号，不仅在性能上与之相当甚至在某些方面超越，而且在价格和供货稳定性上具有明显优势。对于企业来说，选择 JSM2104STR 意味着在不降低产品性能的前提下，能够有效降低采购成本，提高产品的市场竞争力。同时，杰盛微半导体作为国产芯片的优秀代表，拥有强大的技术研发团队和完善的售后服务体系，能够为客户提供及时、专业的技术支持和解决方案，确保客户在使用 JSM2104STR 过程中无后顾之忧。
综上所述，JSM2104STR 以其卓越的性能、广泛的应用场景、高性价比和优质的服务，成为了 IRS2104 的理想替代型号。它不仅为广大工程师和电子设备制造商提供了更多的选择，也为推动我国电子芯片产业的发展注入了新的活力。相信在未来，JSM2104STR 将在更多领域中大放异彩，助力我国电子科技产业迈向新的高峰。
如果您对 JSM2104STR 或杰盛微半导体的其他产品感兴趣，欢迎随时联系我们，我们将竭诚为您服务！
