高压场景扛不住、驱动能力不够用、PCB 布局占空间…… 这些痛点，如今终于有了完美解决方案 —— 杰盛微自主研发的JSM2110STR，不仅能无缝替代 IR2110，更在核心性能上实现 “降维打击”。今天就带大家拆解这款 “升级款驱动芯片”，看看它到底能解决多少工程难题。

一、产品概述
JSM2110S是一款高压、高速功率MOSFET高低侧驱动芯片，采用高低压兼容工艺使得高、低侧栅驱动电路可以单芯片集成。具有独立的高、低侧传输通道JSM2110S的逻辑输入电平兼容低至3.3V的CMOS或LSTTL逻辑输出电平，输出具有大电流脉冲能力，其浮动通道可用于驱动高压侧N沟道功率MOSFET，浮地通道最高工作电压可达700V。
JSM2110S内部集成高低侧shutdown逻辑，可用于故障条件下的通断关断。ISM2110S采用宽体SOP-16(W)封装，可以在-40℃至125℃温度范围内工作。

二、核心产品特性

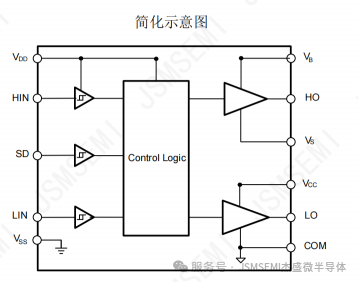

自举工作的浮动通道
最高工作电压可达 700 V
兼容 3.3V、5V 和 15V输入逻辑
dVs/dt 耐受能力可达±50 Vhnsec
Vs负偏压能力达-9V
栅极驱动电范围 10 V-20V
宽温度范围-40~125°C
集成欠压锁定功能
周期性边缘触发关断逻辑
输入输出同相位
逻辑和电源地±5V 偏移
芯片开通关断延时特性
- Ton/Toff =130ns/130ns
-高低侧廷时匹配
驱动电流能力:
--拉电流/灌电流=4.0A/4.0A
高、低侧欠压锁定电路
--欠压锁定正向闽值8.9V
--欠压锁定负向闽值 8.2V
符合 RoSH 标准

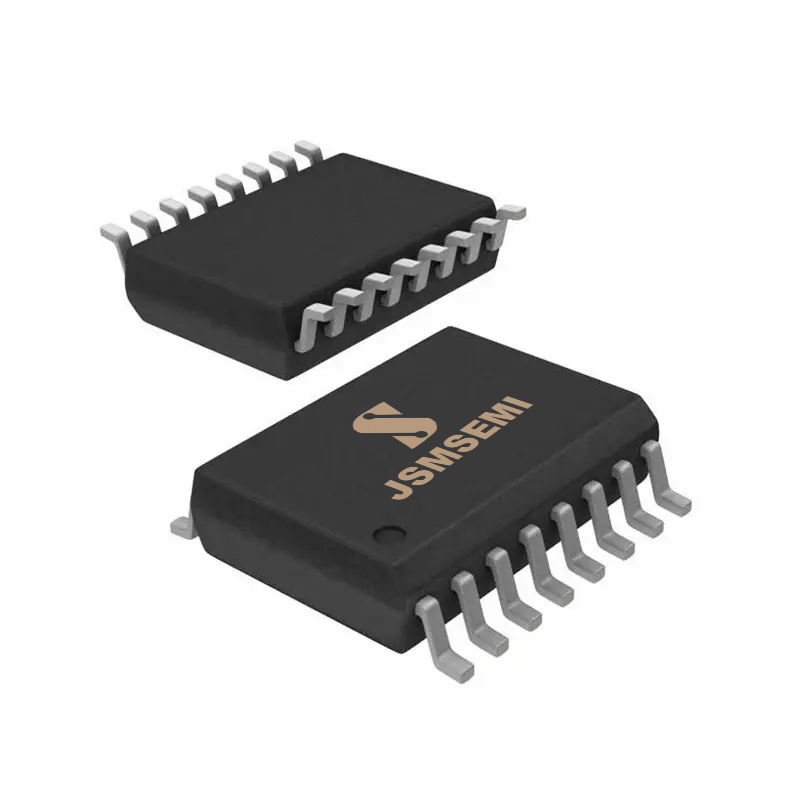

SOP-16 (W)

三、JSM2110STR：全面超越的实力担当
更高的工作电压：
JSM2110STR 的浮地通道最高工作电压可达 700V，相比 IR2110 的 525V，能够轻松应对更高电压等级的应用场景，无论是在高压工业设备还是新兴的太阳能发电系统中，都能稳定运行，为系统的高压驱动需求提供坚实保障。
强大的驱动能力：
在输出电流方面，JSM2110STR 的输出拉电流和灌电流均高达 4.0A，而 IR2110 的输出拉电流和灌电流仅为 2.5A。更大的驱动电流意味着 JSM2110STR 能够更快速、有效地驱动功率 MOSFET，减少功率器件的导通电阻，降低导通损耗，提高系统的整体效率，尤其适用于对功率要求较高的场合，如大功率电机驱动、高密度开关电源等。
出色的时序性能：
JSM2110STR 的开通延时（Ton）和关断延时（Toff）均为 130ns，与 IR2110 的 120ns 和 94ns 相比，虽然数值上略有差异，但 JSM2110STR 的高低侧延时匹配做得非常出色，确保了在复杂的电路环境中，高、低侧功率器件能够精准地协同工作，避免因延时不匹配导致的直通等问题，极大地提升了电路的可靠性和稳定性。同时，其 50V/nsec 的 dVs/dt 耐受能力，有效抑制了高压切换时的干扰，进一步保障了系统在高压、高频工作条件下的稳定运行。
灵活的逻辑输入兼容性：
JSM2110STR 的逻辑输入电平兼容低至 3.3V 的 CMOS 或 LSTTL 逻辑输出电平，相比 IR2110 独立的逻辑供电电压范围（3.3V 至 20V），JSM2110STR 在逻辑输入兼容性上更加灵活，能够更好地与各种不同逻辑电平标准的控制电路相连接，降低了系统设计的复杂度和成本。
先进的封装与集成：
采用宽体 SOP - 16（W）封装，相较于 IR2110 的 14 引脚 PDIP 封装，在空间利用上更加高效，更适合现代电子产品小型化、集成化的发展趋势。同时，JSM2110STR 内部集成了高低侧 shutdown 逻辑，可用于故障条件下的通断关断，大大提高了芯片的集成度和系统的可靠性，减少了外部电路的设计复杂度和元件数量。

四、实际应用案例见证卓越性能
在某工业电机驱动系统升级项目中，原系统采用 IR2110 作为驱动芯片，在运行过程中，由于电机启动时的电流冲击较大，IR2110 时常出现驱动能力不足的情况，导致电机启动缓慢甚至无法正常启动，且在长时间运行后，芯片发热严重，系统稳定性受到影响。在引入 JSM2110STR 进行替换后，4.0A 的强大驱动电流使得电机能够迅速启动，启动时间缩短了近 30%。同时，得益于 JSM2110STR 出色的散热设计和低导通损耗，芯片在长时间高负载运行下，温度明显降低，系统稳定性大幅提升，设备故障率降低了 50% 以上，为企业节省了大量的维护成本和生产中断损失。
在另一个高频开关电源项目中，由于 IR2110 无法满足 700V 的工作电压要求，导致电源输出功率受限，无法满足客户日益增长的用电需求。采用 JSM2110STR 后，成功突破了电压瓶颈，实现了更高的输出功率，同时，JSM2110STR 在高频开关条件下稳定的性能表现，使得电源的转换效率从原来的 85% 提升至 92%，有效降低了能源消耗，提高了产品竞争力。

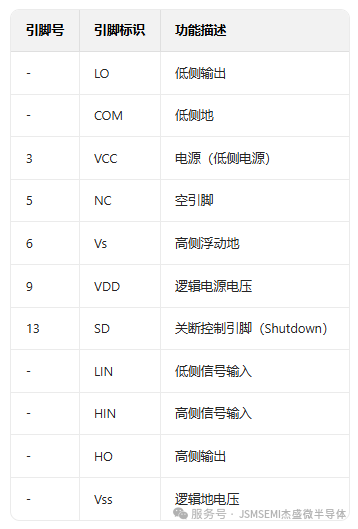

五、引脚功能描述

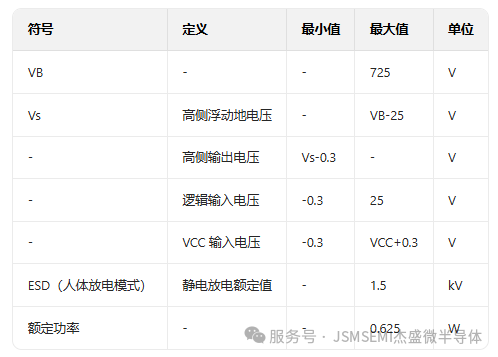

极限参数

为什么选 JSM2110STR？
对工程师来说，选择一款芯片，不仅看性能，更看 “省心程度”—— 能不能解决现有问题、要不要改设计、后续供货稳不稳定。
杰盛微作为国内半导体厂商，不仅在性能上实现了对 IR2110 的超越，还能保证 “供货稳定”（不用担心里外采交期问题），而且技术支持响应很快 —— 之前有客户在 PCB 布局上遇到问题，杰盛微的工程师当天就给了布局指南，还提供了仿真模型，大大缩短了调试时间。
如果你的项目正被 IR2110 的 “高压不够、驱动不足、占空间” 等问题困扰，不妨试试 JSM2110STR—— 它不仅是 “替代方案”，更可能是让你的产品性能 “上一个台阶” 的关键选择。
