二、核心产品特性

SOP-8

三、一张 “参数卡片”，看懂它的硬实力
先别急着拆解复杂原理，我们用一组核心参数，快速 get JSM2216G 的 “过人之处”：
驱动对象：专为 N 沟道高压功率 MOSFET/IGBT 设计，覆盖工业、消费电子中主流高压功率器件；
电压上限：浮地通道最高工作电压达 700V，轻松应对逆变器、电机驱动等高压场景，无需额外加装分压电路 “减压”；
电流能力：输出电流最大可达 4A，具备强劲的大电流脉冲输出能力，能快速 “唤醒” 功率器件，减少开关延迟；
兼容性：逻辑输入电平兼容低至 3.3V 的 CMOS 或 LSTTL 信号，不用额外设计电平转换电路，跟 3.3V 低功耗 MCU、5V/15V 常规控制芯片都能 “无缝对话”；
环境适应性：采用 SOP-8 封装（体积小巧，方便 PCB 高密度布局），工作温度覆盖 - 40℃至 125℃—— 从寒冷的户外设备到高温的工业控制柜，它都能稳定 “上岗”。

四、两大核心设计，解决驱动 “痛点”
光有参数还不够，JSM2216G 的设计细节，才是它能在复杂工况中 “站稳脚跟” 的关键。

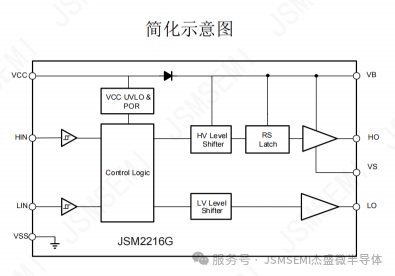

1.双独立传输通道：精准控 “力” 不串扰
不同于单通道设计，JSM2216G 内置两个独立的传输通道，分别负责高侧、低侧驱动信号的传递。
这意味着什么？在半桥拓扑电路中（比如电机驱动、电源转换），高侧与低侧功率器件需要交替导通 / 关断，若通道间存在信号串扰，很容易导致 “上下桥同时导通” 的致命问题 —— 轻则烧毁器件，重则引发系统故障。
而双独立通道从硬件层面隔绝了干扰，让高低侧驱动信号互不影响，确保控制指令精准传递到每一个功率器件，大幅降低误动作风险。
2. 双重保护电路：为系统 “筑盾”
高压大电流场景下，“安全” 永远是第一位。JSM2216G 在芯片内部集成了高 / 低侧欠压锁定电路与过压钳位电路，相当于给系统装了 “双重安全阀”：
欠压锁定：当电源电压低于安全阈值时（比如供电不稳导致电压骤降），电路会立即切断驱动信号，防止功率器件在低压状态下 “带病工作”—— 要知道，MOSFET/IGBT 在低压驱动时，导通电阻会急剧增大，很容易因过热烧毁；
过压钳位：当电路中出现电压尖峰（比如功率器件关断瞬间的寄生电感产生的高压），钳位电路会快速将电压 “拉回” 安全范围，避免芯片与功率器件被高压击穿。

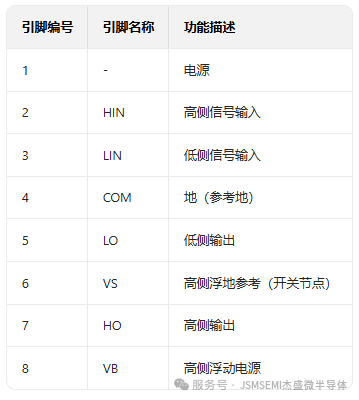

五、引脚功能描述

极限工作范围
结温（Tj）：最大 150℃
存储温度（Ts）：-55℃至（表格乱码，参考常规值结合文档其他信息推测）150℃左右
焊接温度（TL）：最大 300℃

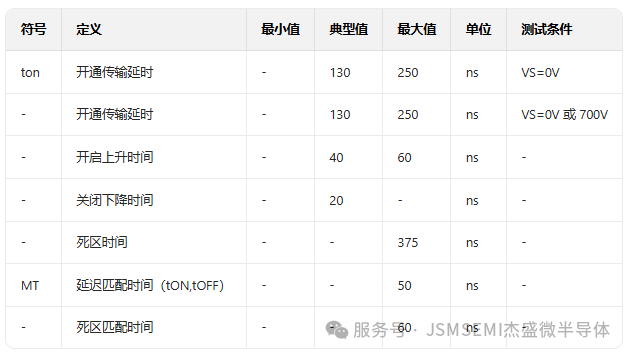

动态参数特性

六、这些场景，都能靠它 “驱动
从参数到设计，JSM2216G 的优势最终要落地到实际应用中。目前，它已经成为多个领域的 “常客”：
电机驱动：无论是工业伺服电机、电动工具电机，还是冰箱 / 空调的压缩机电机，JSM2216G 的 4A 大电流能轻松带动电机启停与调速，700V 高压耐受则适应电机工作时的电压波动；
电源转换：在通用逆变器、UPS 电源等设备中，它能高效驱动功率器件完成 AC/DC、DC/AC 转换，减少能量损耗；
高压控制：只要涉及 N 沟道高压 MOSFET/IGBT 的驱动场景，比如新能源领域的小功率储能变流器，它都能提供稳定可靠的驱动支持。

七、为什么选杰盛微？不止于 “好芯片”
作为深耕半导体领域的企业，杰盛微在 JSM2216G 的研发中，不仅追求参数领先，更注重 “实用性”：
简化设计：兼容多电压逻辑、无需额外保护电路，让工程师少走弯路，缩短研发周期；
稳定可靠：从芯片材质到封装工艺，每一步都经过严格测试，确保在 - 40℃~125℃的极端温度下仍能稳定工作；
合规性：符合 RoSH 标准，适配环保要求严格的出口产品。
如果你的项目正被高压大电流驱动难题困扰，或者需要一款 “省心又可靠” 的 MOSFET/IGBT 驱动芯片，不妨重点关注杰盛微 JSM2216G。目前，产品技术手册已在杰盛微官网（www.jsmsemi.com）上线，如需样品测试或技术咨询，可直接联系官方团队 —— 让专业芯片，为你的产品赋能！
