在电子设备的 “心脏”—— 电源管理系统中，一款靠谱的线性稳压器（LDO），直接决定了设备能否稳定运行、是否节能降耗。无论是电脑主板的核心供电，还是 LCD 显示器的画面稳定，亦或是 ADSL 调制解调器的信号传输，都离不开它的 “默默守护”。今天，杰盛微（JSMSEMI）就为大家带来一款专为高稳定性、低功耗场景设计的低压差三端线性稳压器 ——AMS1117-1.8V-JSM，带你解锁电源管理的高效解决方案。

一、产品基础描述

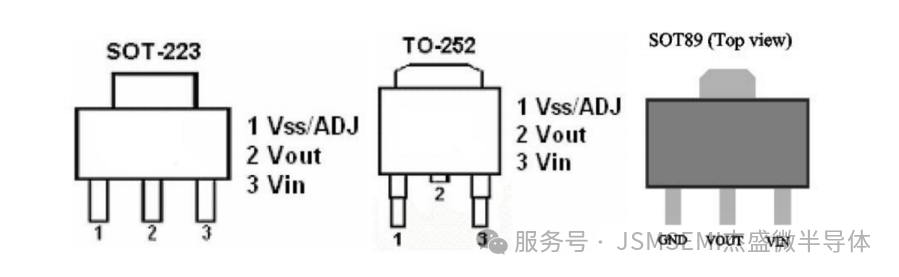

      AMS1117-1.8V-JSM 是JSMSEMI推出的800mA 低压差三端线性稳压器，具备最大输出电流 1.2A、最高推荐输入电压 15V（绝对最大 30V）、1.3V@800mA 负载压差、2mA 典型待机电流（低于竞品的 5mA）、0.03%/V 典型线性调整率及0.2%/A 典型负载调整率，支持 **-20℃~85℃环境温度 **；内置热关断功能，通过微调技术保证2% 输出电压精度（可定制 1%） ，提供固定输出版（1.2V/1.8V/2.5V/2.85V/3.3V/5V）和可调版（1.25~12V，需 2 个外部电阻），封装可选SOT-223、TO-252、SOT-89，主要应用于电脑主板 / 显卡、LCD 设备、DVD 解码板、ADSL 调制解调器等场景的电源管理。

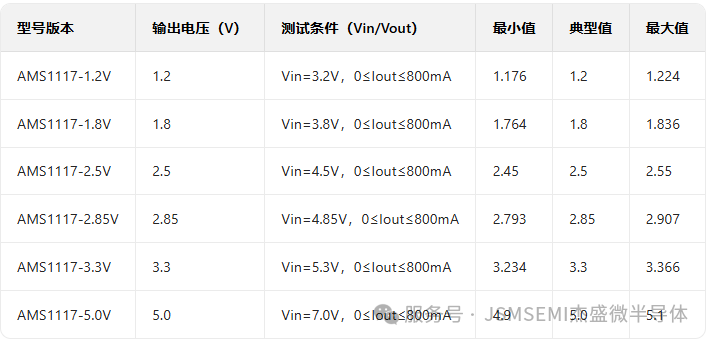

1. 输出电压参数（固定版）

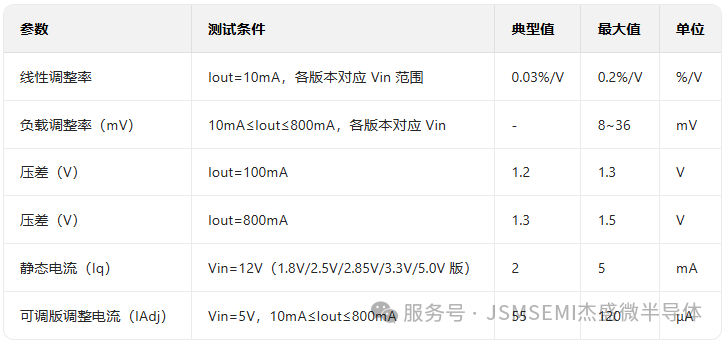

2. 关键动态参数

三、温度与保护特性
1.环境与结温范围：
环境温度（Ta）：-20℃~85℃（工作），-40℃~85℃（ Rohs 标准）
结温（Tj）：绝对最大值150℃，推荐工作范围 -20℃~125℃。
温度系数：±100ppm/℃（带隙基准补偿后）
保护功能：
内置热关断功能：当结温超过 140℃时触发，保障芯片及电源系统安全，避免过热损坏。

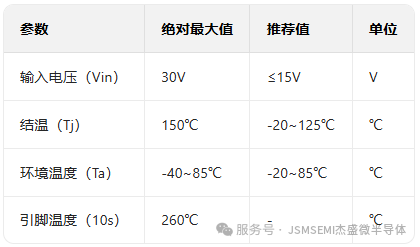

四、绝对最大额定值与推荐工作条件

注：超出绝对最大值可能导致器件损坏或可靠性下降。

五、核心性能：用数据说话，稳字当头
作为一款 800mA 级别的 bipolar 线性稳压器，AMS1117-1.8V-JSM 的核心优势，全藏在 “精准、稳定、低耗” 三个关键词里。先看一组硬核参数，感受它的实力：
输出电流 “够劲”：最大输出电流可达 1.2A，典型负载电流 800mA，足以支撑电脑主板、显卡等中功率设备的供电需求，无需担心 “供电不足” 导致的设备卡顿、重启问题。
输入电压 “灵活”：推荐最大输入电压 15V（绝对最大值 30V），适配多数直流供电场景，无论是适配器还是开关电源后级，都能轻松兼容，减少设计时的 “电压匹配焦虑”。
低功耗 “能省”：典型待机电流仅 2mA，远低于行业竞品普遍的 5mA 水平。对于需要长期待机的设备（如 ADSL 调制解调器、LCD 显示器待机模式），这一特性能显著降低待机功耗，帮终端产品更易满足能效标准。
电压稳定 “够准”：线性调整率低至 0.03%/V（典型值），意味着当输入电压波动时（比如电网电压小幅变化），输出电压的偏差几乎可以忽略；负载调整率 0.2%/A（典型值），即使设备负载从 10mA 跃升至 800mA，输出电压也能保持稳定，避免因负载波动导致的电路故障。
更值得一提的是，AMS1117-1.8V-JSM 的输出电压精度默认达 2%，通过杰盛微专属的晶圆微调技术（trimming technique） 实现，若客户有更高需求，还可定制 1% 的高精度版本 —— 无论是对电压精度敏感的传感器电路，还是要求严苛的工业控制模块，都能精准匹配。

六、应用场景：从消费电子到工业设备，全面覆盖
凭借 “高稳定、低功耗、多版本” 的优势，AMS1117-1.8V-JSM 已成为多领域电源管理的 “优选方案”，具体可应用于：
电脑硬件领域：电脑主板、显卡的电源管理模块，稳定的供电能保证 CPU、GPU 的高效运行，避免因电压波动导致的蓝屏、死机；
显示设备领域：LCD 显示器、LCD TV 的背光驱动与信号处理电路，稳定电压能减少画面闪烁、色彩失真，提升用户观看体验；
影音设备领域：DVD 解码板的核心供电，确保解码过程流畅，避免因供电不稳导致的卡顿、杂音；
通信设备领域：ADSL 调制解调器的待机与工作供电，低待机电流能降低长期运行成本，高稳定性保障信号传输不中断；
工业控制领域：开关电源后级稳压器，适配工业设备的宽温需求，为传感器、控制器提供精准供电。

七、设计小贴士：让 AMS1117-1.8V-JSM 发挥最佳性能
为了帮助工程师快速落地设计，杰盛微还整理了两个关键设计要点：
2.电路设计：简单可靠，少走弯路
固定版电路：仅需在 Vin（输入）与 GND、Vout（输出）与 GND 之间各接一个 10μF 电容（推荐钽电容或陶瓷电容），用于滤波稳压，电路简单到 “新手也能轻松上手”；
可调版电路：除了输入输出电容，需在 ADJ 引脚与 GND 之间接一个 bypass 电容（CADJ），且需满足1/(2π×f_ripple×CADJ) < R1（f_ripple 为纹波频率），以提升纹波抑制能力；同时 R1 建议≤125Ω（确保负载电流≥10mA），且不得超过 625Ω（避免电流过低导致输出不稳定）。
2. 散热设计：做好 “降温”，延长寿命
封装热阻只是基础，PCB 铜面积对散热的影响同样关键：
若使用 SOT-223 封装，搭配 5cm×5cm 双面板（铜面积），板级热阻约 30℃/W，总热阻 = 20℃/W（封装）+30℃/W（板级）=50℃/W，能有效分散热量；

若 PCB 无额外散热铜面积，总热阻可能升至 120℃/W，此时芯片允许功耗 < 1W，且结温易超过 125℃，影响寿命。因此建议扩大 Vin、Vout、GND 引脚的铜箔面积，或增加散热铺铜。

杰盛微：不止于产品，更在于服务
作为专注于电源管理芯片的企业，杰盛微不仅为客户提供高性能的 AMS1117-1.8V-JSM，还可根据客户需求提供定制化服务—— 无论是 1% 的输出电压精度，还是特殊电压版本，亦或是技术方案优化，杰盛微的工程师团队都能提供一对一支持，助力客户快速攻克设计难题。
如果您正在寻找一款 “稳、省、灵” 的线性稳压器，不妨试试杰盛微的 AMS1117-1.8V-JSM。现在联系杰盛微官方，还可获取免费样品与详细设计手册，让您的电源管理设计 “快人一步”！
