在电子设备设计中，电源模块就像 “心脏”—— 既要持续输出稳定电压，又要适应不同负载、温度的变化。对于计算机主板、LCD 电视、ADSL 设备等常见电子设备而言，一款 “小而精” 的线性稳压器，往往是保障整机性能的关键。今天要给大家介绍的，正是杰盛微半导体（JSMSEMI）推出的AMS1117-3.3Q-JSM 1A 低压差线性稳压器—— 一款集高精度、强保护、易设计于一体的电源解决方案。

一、产品基础描述
     AMS1117-3.3Q-JSM是杰盛微半导体（JSMSEMI）推出的1A 低压差线性稳压器（LDO），输出固定 3.3V 且精度达 ±1%，输出 1A 电流时典型输入输出压差仅1.4V，最大输入电压为18V，工作环境温度范围 -10℃~85℃；具备过流保护 （负载电流＞1.1A 启动）和过热保护（环境温度＞120℃或结温过高启动）功能，采用SOT-223 封装；外围电路简单（固定电压版仅需 10μF 输入钽电容、22μF 输出钽电容及负载），适用于计算机主板、LCD 设备、开关电源后级稳压等场景，同时 AMS1117 系列还包含 1.2V~5V 其他固定电压版及 1.25V~10V 可调电压版（支持定制）。
版本覆盖：除固定 3.3V 版本外，AMS1117 系列还包含 1.2V、1.5V、1.8V、2.5V、5V 固定电压版，及输出范围1.25V~10V的可调电压版，支持用户定制其他电压规格。

二、核心电气参数

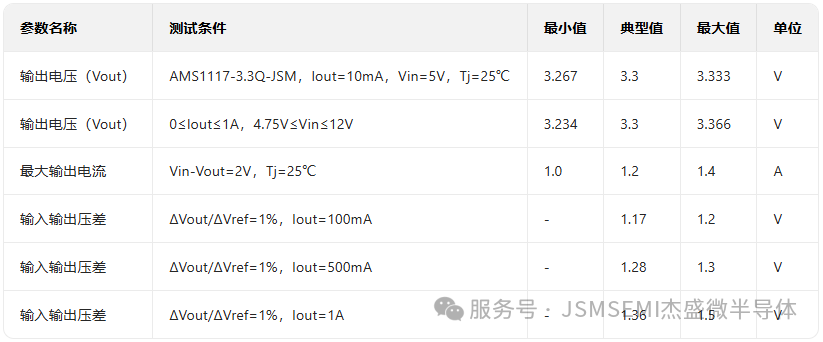

2.1 输出与压差关键参数

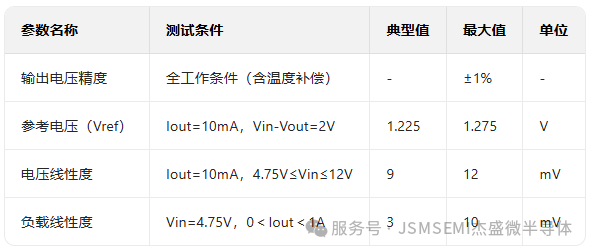

2.2 精度与线性度

2.3 其他电特性
静态电流：典型4mA，最大8mA（测试条件：Vin-Vout=1.25V）。
可调端参数（可调版）：可调端电流典型55μA、最大120μA；可调端电流变化典型0.2μA、最大5μA。
热稳定性：最大0.5%；热阻：典型20℃/W

三、保护功能与工作环境
3.1 保护机制
过流保护：当负载电流大于1.1A时自动启动，防止芯片因过流烧毁。
过热保护：当应用环境温度超过120℃ 或芯片结温达到150℃（最大结温）时启动，保障芯片与电源系统稳定。

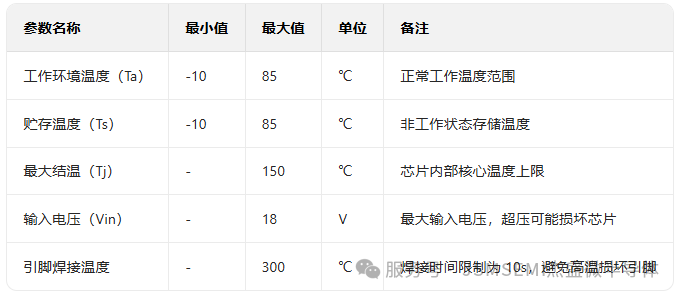

3.2 环境与极限参数

四、产品定位：从消费电子到工业设备，它都能 “hold 住”
作为杰盛微 AMS1117 系列的核心型号，AMS1117-3.3Q-JSM 的定位非常明确：为需要 3.3V 稳定电压输出的设备提供可靠供电，尤其适配大电流、宽温度的应用场景。
它的典型应用覆盖了多个领域：
消费电子：计算机主板、显卡的核心供电，LCD 监视器 / TV 的电源稳压，DVD 解码板的电压调节；
通信设备：ADSL 调制解调器的电源模块；
电源系统：开关电源的后级稳压，进一步降低输出纹波，提升电源质量。
更灵活的是，杰盛微 AMS1117 系列并非只有 3.3V 版本 —— 除了 1.2V、1.5V、1.8V、2.5V、5V 等固定电压型号，还提供输出范围 1.25V~10V 的可调电压版，甚至支持用户定制特殊电压规格，完美适配不同设备的供电需求。

五、核心特性：三大 “硬实力”，解决电源设计痛点
对于线性稳压器而言，“精度”“压差”“保护” 是工程师最关心的三大指标。而 AMS1117-3.3Q-JSM 在这三点上，都交出了亮眼的答卷。
1. ±1% 输出精度：电源稳定性的 “定心丸”
电子设备对电压精度的要求有多高？以 LCD 屏幕为例，若供电电压波动超过 2%，可能导致屏幕亮度不均、色彩失真；对主板芯片而言，电压偏差过大会直接影响运算效率，甚至触发死机。
杰盛微通过内部修正技术 + 温度补偿设计，让 AMS1117-3.3Q-JSM 的输出电压精度稳定在 ±1%—— 即使输出电流从 10mA 变化到 1A（满负载），输入电压在 4.75V~12V 之间波动，输出电压的变化也仅为 ±12mV（电压线性度）和 ±10mV（负载线性度）。这种稳定性，在同规格产品中属于 “第一梯队”。
2. 低压差设计：大电流下也能 “高效节能”
“低压差” 是线性稳压器的核心优势之一 —— 输入与输出的电压差越小，芯片自身的功耗越低，效率越高。
根据文档参数，当 AMS1117-3.3Q-JSM 输出 1A 满负载电流时，输入输出的典型压差仅 1.4V，最大压差不超过 1.5V。这意味着：若设备需要 3.3V 输出，输入电压只需达到 4.8V 即可（实际应用中建议留 0.2V 余量，即输入≥5V），大幅降低了对前级电源的电压要求，也减少了芯片的发热损耗。
即使在轻负载场景（如 100mA 输出），其压差也仅为 1.17V（典型值），兼顾了不同负载下的效率需求。
3. 过流 + 过热双保护：芯片与系统的 “安全盾”
电子设备难免遇到突发情况：比如负载短路导致电流骤增，或高温环境下芯片温度飙升。此时，稳压器的保护功能就成了 “最后一道防线”。
AMS1117-3.3Q-JSM 内置两大保护机制：
过流保护：当负载电流超过 1.1A 时，芯片会自动限制电流输出，避免因过流烧毁功率管；
过热保护：当芯片环境温度超过 120℃，或核心结温达到 150℃（最大结温）时，保护电路启动，切断或降低输出，直到温度恢复安全范围。
再配合 - 10℃~85℃的宽工作温度范围，即使在高温的工业环境或密闭的设备内部，这款稳压器也能稳定工作。

六、设计友好：封装小巧 + 电路极简，工程师省心
对硬件工程师而言，“易设计” 也是衡量一款芯片的重要标准。AMS1117-3.3Q-JSM 在封装和外围电路设计上，充分考虑了实用性。

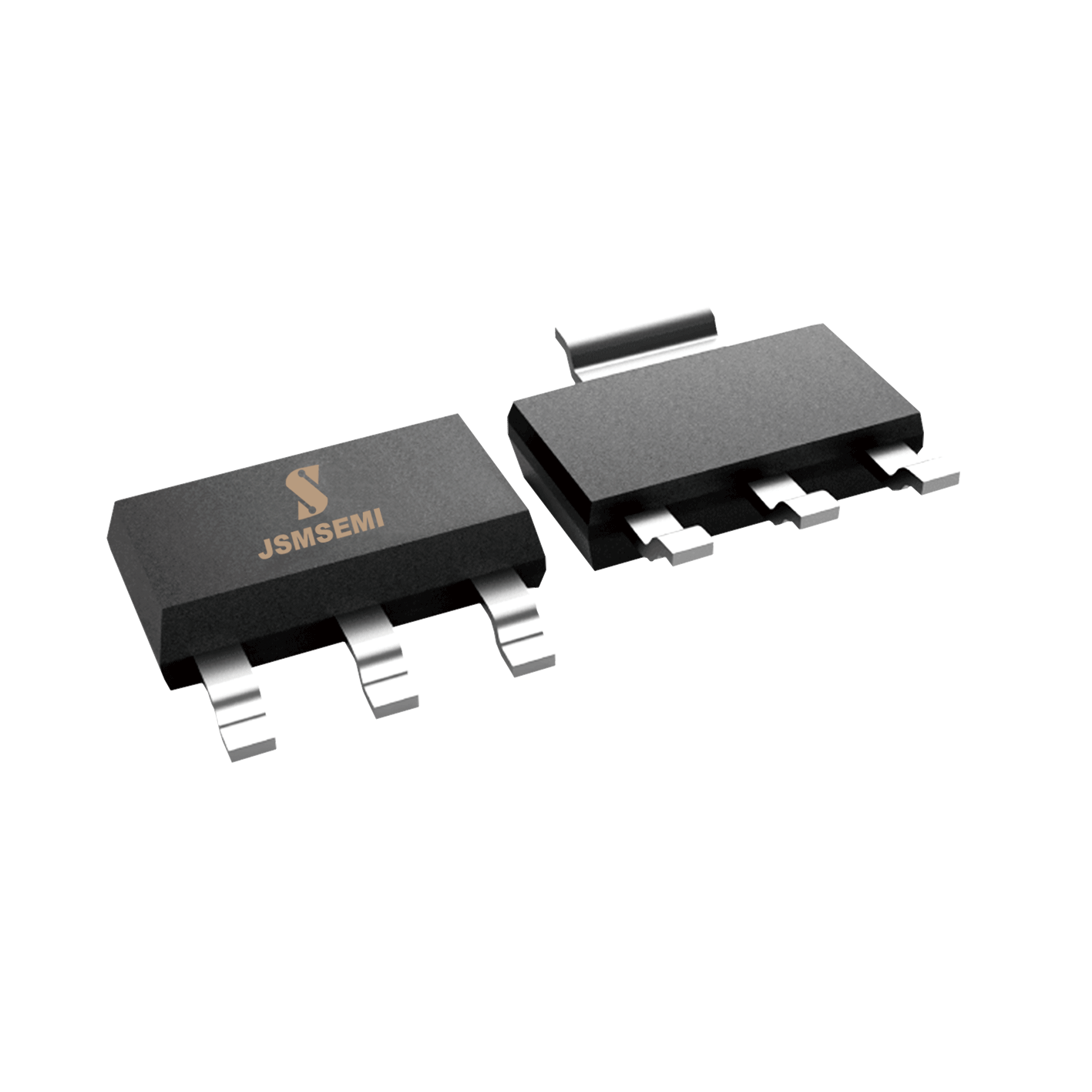

1. SOT-223 贴片封装：适配高密度 PCB
这款稳压器采用SOT-223 贴片封装，封装尺寸紧凑（长度 6.3~6.8mm，宽度 3.3~3.7mm），非常适合现代电子设备的高密度 PCB 布局。其引脚定义清晰，无需复杂的焊接工艺：
固定电压版（如 3.3V）：1 脚 GND（接地）、2 脚 Vout（输出）、3 脚 Vin（输入）；
可调电压版：1 脚 Adj（可调端）、2 脚 Vout（输出）、3 脚 Vin（输入）。
即使是新手工程师，也能快速完成引脚焊接与电路连接。
2. 外围电路：两颗电容就能 “启动”
不同于复杂的开关电源，AMS1117-3.3Q-JSM 的外围电路极其简单：
固定电压版：只需在输入端并联 1 颗 10μF 钽电容（滤除输入纹波），输出端并联 1 颗 22μF 钽电容（稳定输出电压），再接入负载，即可正常工作；
可调电压版：若想进一步提升纹波抑制比，可在 Adj 端（可调端）额外并联 1 颗 10μF 钽电容，同时通过电阻 R1、R2 的 “倍增” 关系调整输出电压（参考电压 1.25V，公式：Vout=1.25V×(1+R2/R1)）。
这种极简设计，不仅降低了 PCB 面积占用，还减少了物料成本与采购复杂度。

为什么选杰盛微？不止是 “好产品”，更是 “好服务”
作为深耕半导体领域的企业，杰盛微（JSMSEMI）不仅为 AMS1117-3.3Q-JSM 赋予了过硬的性能，还提供了完善的技术支持：
若对电路设计有疑问，可通过邮件（benny@jsmsemi.cn）联系技术团队；
官网（www.jsmsemi.com）提供完整的产品手册、典型应用电路图，方便工程师查阅；
针对特殊需求（如定制电压、批量采购），杰盛微还能提供个性化解决方案。
更重要的是，杰盛微对产品质量的严格把控 —— 从芯片设计到生产制造，每一步都经过多重测试，确保交付给客户的每一颗 AMS1117-3.3Q-JSM 都符合工业级标准。
无论是消费电子的日常供电，还是工业设备的稳定需求，杰盛微 AMS1117-3.3Q-JSM 都用 “高精度、低功耗、强保护” 的特性，证明了它是一款 “靠谱” 的线性稳压器。如果你正在为 3.3V 供电设备寻找解决方案，或是需要灵活的电压稳压方案，不妨试试这款产品 —— 它或许能帮你解决电源设计中的诸多痛点。
如需进一步了解产品细节或获取样品，欢迎访问杰盛微官网（www.jsmsemi.com），或联系技术支持团队。杰盛微，始终与工程师并肩，为电子设备的稳定运行保驾护航！
