在新能源、工业控制、电源转换等高端电子领域，碳化硅（SiC）器件凭借高效、耐高温、高频的核心优势，正逐步取代传统硅基器件，成为技术升级的核心驱动力。作为专注于碳化硅半导体研发与生产的企业，杰盛微半导体重磅推出SC3D10065A-JSM 碳化硅肖特基二极管，不仅完美兼容市场主流替代型号 C3D10060A，更在电压等级、电流承载、可靠性等关键指标上实现全面突破，为终端设备带来更高效率、更稳定运行的核心保障。

一、产品基础描述

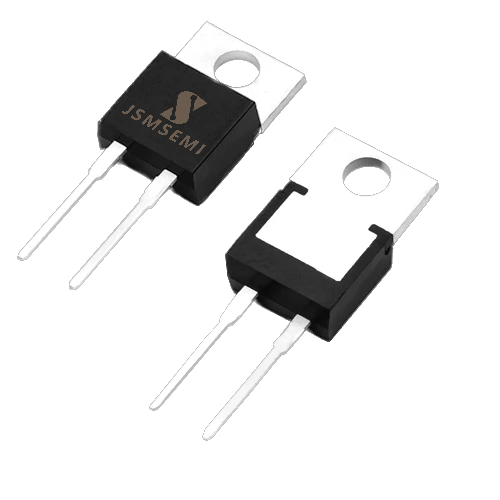

     杰盛微半导体的SC3D10065A-JSM是一款采用TO-220-2 封装的碳化硅肖特基二极管，具备零正反向恢复电流、650V 阻断电压、-55~175℃工作温度范围等核心特性，拥有高系统效率、无开关损耗、高温应用适配等优势，适用于电机驱动、太阳能、AC/DC 转换器等场景，关键参数包括最大连续正向电流 32A（25℃）、正向电压典型值 1.45V（10A/25℃）、热阻 1.6℃/W。

二、核心特性与优势
2.1 核心特性（Features）
零正反向恢复电流（Zero Forward/Reverse Recovery Current）
高阻断电压（High Blocking Voltage）
高频工作能力（High Frequency Operation）
正向电压正温度系数（Positive Temperature Coefficient on VF）
开关特性不受温度影响（Temperature Independent Switching Behavior）
2.2 产品优势（Benefits）
提升系统效率（Higher System Efficiency）
器件并联无热失控风险（Parallel Device Convenience without thermal runaway）
适配高温应用场景（Higher Temperature Application）
无开关损耗（No Switching loss）
支持硬开关，可靠性更高（Hard Switching & Higher Reliability）
环保无污染（Environmental Protection）

三、关键参数详情

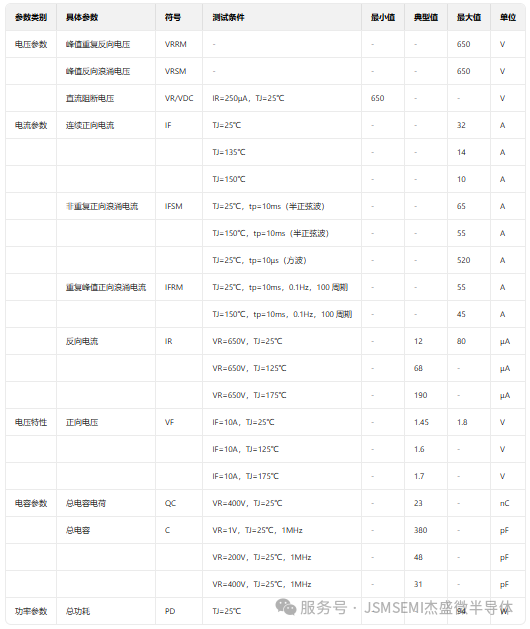

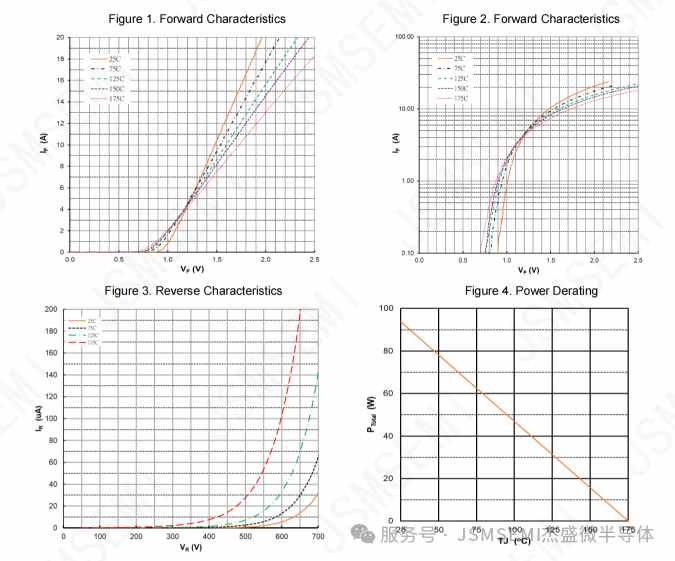

关键电气参数（Tc=25℃除非另有说明）

热特性

四、为什么需要替代 C3D10060A？这款新品优势一目了然
在实际应用中，C3D10060A 作为经典的碳化硅肖特基二极管型号，已广泛应用于各类电源系统，但随着终端设备对电压冗余、电流容量、高温适应性的要求不断提升，其 600V 电压等级、有限的电流承载能力逐渐难以满足高端场景的严苛需求。杰盛微 SC3D10065A-JSM 基于多年碳化硅器件研发经验，针对性解决行业痛点，成为 C3D10060A 的理想替代方案。
与 C3D10060A 相比，SC3D10065A-JSM 的核心优势集中在三大维度：电压升级更安全，将阻断电压从 600V 提升至 650V，增加近 9% 的电压冗余，有效应对电路中的尖峰电压冲击，降低器件击穿风险，尤其适用于电网波动较大的工业场景和高压电源系统；电流承载更强劲，在 25℃壳温下，连续正向电流可达 32A，远超 C3D10060A 的额定电流，即使在 150℃的高温环境下，仍能保持 10A 的稳定输出，满足高功率设备的大电流需求；温度适配更广泛，工作结温范围覆盖 - 55℃至 175℃，无论是严寒地区的户外电源，还是高温密闭的工业控制柜，都能稳定运行，适配性远超同类产品。
更值得关注的是，SC3D10065A-JSM 采用与 C3D10060A 一致的 TO-220-2 封装，引脚定义完全兼容，无需修改 PCB 设计即可直接替换，帮助企业降低产品升级成本，缩短研发周期，实现 “无缝替代、性能跃升”。

五、核心特性拉满：重新定义碳化硅二极管的性能标杆
作为杰盛微的旗舰级碳化硅肖特基二极管，SC3D10065A-JSM 延续了碳化硅器件的天然优势，同时通过工艺优化和结构创新，实现了性能的全面升级，核心特性堪称行业标杆。
零恢复电流，开关损耗趋近于零是其最突出的亮点。传统硅基二极管存在明显的正向恢复和反向恢复电流，导致开关过程中产生大量损耗，影响系统效率。而 SC3D10065A-JSM 作为多数载流子器件，完全消除了恢复电荷，开关特性不受温度影响，即使在高频工况下也能保持极低的开关损耗，助力电源系统效率突破 98%，远高于行业平均水平。
正向电压正温度系数为器件并联提供了极大便利。在高功率应用中，多个二极管并联是提升电流容量的常用方案，但传统器件容易因温度不均导致电流集中，引发热失控。SC3D10065A-JSM 的正向电压随温度升高而略有上升，能够自动均衡各并联器件的电流分布，避免局部过热，显著提升系统的可靠性和使用寿命。
此外，该器件还具备高频率工作能力和优异的热稳定性。在 1MHz 的高频工况下，总电容仅为 31pF（400V 反向电压下），寄生参数极小，满足高频电源转换器的设计需求；结到壳热阻低至 1.6℃/W，散热效率优异，配合 94W 的最大功耗设计，确保器件在长时间高负荷运行下仍能保持温度稳定，不易出现热漂移。

六、多场景适配：从新能源到工业控制的全能型核心器件
凭借卓越的性能参数，SC3D10065A-JSM 的应用场景覆盖了新能源、工业控制、电源转换等多个核心领域，成为名副其实的 “全能型” 碳化硅器件。
在太阳能光伏系统中，该器件可用于逆变器的整流桥和续流二极管，零恢复电流特性有效降低开关损耗，提升逆变器效率，650V 的高阻断电压能够应对光伏组件串联后的高压冲击，适配 1000V/1500V 光伏系统的设计需求；在电机驱动领域，无论是工业伺服电机还是新能源汽车驱动电机，其高频工作能力和高温适应性都能满足电机控制器的严苛要求，助力电机实现更高精度、更高效率的运行；在AC/DC、DC/DC 转换器中，SC3D10065A-JSM 的低正向压降（25℃、10A 工况下典型值仅 1.45V）和高频特性，可显著提升转换器的功率密度和转换效率，适用于服务器电源、通信电源、充电桩等设备。
此外，该器件还可广泛应用于不间断电源（UPS） 、储能系统、轨道交通等领域，凭借其高可靠性和宽温度适配范围，为各类关键设备提供稳定的电力保障，尤其适合对效率、体积、可靠性有严格要求的高端电子设备。

杰盛微品质承诺：打造更可靠的碳化硅器件生态
作为碳化硅半导体领域的深耕者，杰盛微半导体始终以 “技术创新、品质至上” 为核心理念，从芯片设计、晶圆制造到封装测试，建立了全流程的质量管控体系，确保每一款产品都达到工业级高端标准。
SC3D10065A-JSM 严格遵循 RoHS 环保标准，符合绿色制造理念，产品经过严苛的可靠性测试，包括高温老化、温度循环、浪涌冲击等多项测试，确保在极端环境下的稳定运行。器件的存储温度和工作温度均覆盖 - 55℃至 175℃，满足军品级的温度要求，可适配恶劣环境下的应用场景。
为了方便客户选型和应用，杰盛微提供完善的技术支持服务，包括详细的 datasheet、应用笔记、仿真模型等技术资料，同时专业的技术团队可根据客户的具体需求提供定制化的解决方案。此外，产品采用管装包装，每管 1000 只，便于存储和批量生产，满足不同客户的采购需求。
在碳化硅器件国产化替代的浪潮中，杰盛微 SC3D10065A-JSM 的推出，不仅为市场提供了性能更优、可靠性更高的 C3D10060A 替代方案，更彰显了中国企业在碳化硅半导体领域的技术实力。未来，杰盛微将继续深耕碳化硅器件研发，推出更多适应市场需求的高端产品，为新能源、工业控制、智能制造等领域的技术升级提供核心支撑，与客户携手共建高效、可靠、绿色的电子产业生态。
