JSM4468 N 沟道增强型 MOSFET
发布日期：2026/7/27 13:50:00
供应链波动、进口器件交期拉长、成本上涨，是当下硬件研发、采购团队共同面临的行业难题。在笔记本电源、便携数码、DC-DC 降压、负载开关等 30V 低压大电流场景中，经典型号 AO4468 长期被工程师广泛选用，但原厂供货不稳定、溢价等问题持续困扰项目落地。为此，杰盛微（JSMSEMI）基于自研高密度沟槽工艺，推出JSM4468 N 沟道增强型 MOSFET，引脚、封装、电气参数 1:1 对标 AO4468，可直接 Pin to Pin 替换，兼顾高性能、高可靠性与稳定国产供应链，为消费电子电源方案提供一站式国产化解决方案。
公司自建标准化可靠性实验室，全系列产品执行严苛出厂检测流程，所有器件满足 RoHS 环保标准，支持批量稳定交付，同时提供免费样品、规格书、硬件技术支持，从前期选型到量产落地全程配套工程师服务。面对当前国产化替代浪潮，杰盛微持续打磨对标进口经典型号的兼容器件，JSM4468 便是针对 AO4468 推出的标准化替代方案，无需更改 PCB 布局、无需重新调试电路，大幅缩短项目替代周期。
1. 引脚定义完全兼容 AO4468（Pin to Pin 直代）
（1）1/2/3 引脚：S1 源极（三引脚并联，增大载流通道）
（2）4 引脚：G1 栅极信号输入
（2）5/6/7/8 引脚：D1 漏极（四引脚并联，适配 10A 持续大电流） 内部集成源漏体续流二极管，开关电路无需额外增设外置续流二极管，简化外围 BOM 设计，降低物料成本与 PCB 占用面积。
2. 核心电气规格，全参数对标 AO4468
（1）极限额定参数（TA=25℃）
1.漏源耐压 Vdss：30V，完美匹配 12V/24V 锂电低压系统
2.栅源耐压 Vgss：±20V，栅极驱动容错空间大，不易击穿
5.额定功耗 Pd：25℃环境 2.8W，70℃环境 1.8W；结温上限 150℃，宽温稳定运行
6.存储与工作温度区间：-55℃~+150℃，适配户外、低温便携设备
（2）导通电阻核心优势（低压驱动友好）
导通电阻 Rds (on) 是 MOS 管损耗、发热的核心指标，JSM4468 两组常用驱动电压下性能表现优异：
1.VGS=10V、Id=10A 工况：典型 16mΩ，最大 25mΩ，大电流导通损耗极低；
2.VGS=4.5V、Id=8A 工况：典型 20mΩ，最大 30mΩ，适配 3.3V/5V 低压逻辑驱动，笔记本、数码设备通用驱动电路无需改动。
（3）静态与动态开关特性，适配高频 DC-DC
1.栅极开启阈值 VGS (th)：1.0V~2.0V，低压即可完全导通，降低待机功耗；
2.栅极漏电流 IGSS≤±100nA，关断状态漏电流极小，延长电池设备续航；
3.总栅电荷 Qg 典型 11.6nC，开通延迟 td (on)=5ns、关断延迟 td (off)=19ns，开关速度快，高频降压电路开关损耗更低；
4.寄生输入电容 Ciss=770pF、输出电容 Coss=110pF，1MHz 标准测试条件，电路纹波控制更轻松。
1.100% UIS 单脉冲雪崩测试：模拟电路浪涌、电压冲击工况，筛选雪崩耐受能力不足芯片，防止设备带载时 MOS 管击穿损坏；
2.100% Rg 栅极电阻全检：统一栅极阻抗一致性，整批器件开关特性离散度低，批量生产电源性能波动极小。
同时器件完整符合 RoHS 无铅环保规范，回流焊、贴片生产无特殊工艺要求，兼容 SMT 标准产线，无需调整贴装参数；配套 SOP8 标准化封装图纸，PCB 工程师可直接沿用原有 AO4468 焊盘，零改板成本完成替换。
四、多场景落地，JSM4468 适配全品类低压电源方案
依托 30V 耐压、10A 持续电流、4.5V 低压驱动、高速开关、内置体二极管五大核心优势，JSM4468 可覆盖绝大多数消费电子低压功率控制场景，是硬件方案标准化优选器件：
1. 笔记本电脑电源管理
笔记本多相 Buck 降压电路、电池充放电高端开关，大电流输出时低导通电阻减少机身发热，提升整机能效，延长电池续航。
2. 便携数码设备
数码相机 DSC、手持智能设备、充电宝同步整流回路，紧凑 SOP8 封装节省设备内部空间，低静态漏电流降低待机耗电。
3. DC/DC 同步降压转换器
12V 转 5V、24V 转 3.3V 低压电源模块，高频 PWM 开关稳定，转换效率提升，减少散热片设计需求，降低整机结构成本。
4. 负载开关电路
锂电设备电源通断控制、接口保护开关，快速响应通断信号，可承受瞬时峰值电流，避免后级负载短路损坏主控。
5. LCD 背光逆变器
显示屏背光驱动功率回路，宽温特性保障高低温环境下背光亮度均匀稳定，杜绝闪烁、黑屏故障。
引脚排布、封装尺寸、电气参数与 AO4468 一一对应，现有量产项目可直接替换，无需重新 Layout、无需重新验证电路性能，快速解决进口料缺货、交期延误问题。
2. 国产稳定供应链，交期可控
杰盛微自有成熟封
效规避供应链断供风险，长期批量采购成本更具优势。
3. 原厂一对一技术支撑
采购 JSM4468 即可免费获取官方完整规格书、特性曲线、封装尺寸图纸；研发阶段可申请样品测试，工程师提供电路选型、温升优化、可靠性测试等配套技术服务，快速解决项目调试难题。
六、选型答疑：工程师高频关心问题汇总
Q1：JSM4468 和 AO4468 可以直接互换吗？
A1：可以。封装 SOP8、引脚定义、耐压电流、导通电阻、开关参数全部对标，现有 PCB 无需修改，硬件电路无需重新调试，直接替代量产。
Q2：4.5V 低压驱动场景，JSM4468 性能是否衰减？
A2：不会。器件专门优化低压栅极导通特性，VGS=4.5V 时典型 Rds (on) 仅 20mΩ，满足笔记本、锂电设备低压逻辑驱动需求，同等工况发热与原型号持平。
Q3：批量采购是否支持样品测试？
A3：杰盛微面向所有硬件研发、采购客户开放免费样品申请，可通过官网、销售渠道申领 JSM4468 样品，配套完整规格书与测试参考曲线。
Q4：高温长时间工作，器件可靠性如何？
A4：产品通过 100% 雪崩、栅阻全检，最大结温 150℃，配套安全工作区 SOA 曲线，工程师可根据负载电流、持续时长合理设计散热，70℃常规设备环境长期稳定运行。
无论是新品研发选型，还是现有项目物料替换，JSM4468 都能兼顾性能、成本与供应链安全，覆盖笔记本电源、便携数码、DC-DC 电源、负载开关、显示背光等全场景需求。后续杰盛微将持续迭代更多对标进口经典型号的 MOSFET 产品，持续为国内硬件企业提供高性价比、自主可控的功率器件解决方案。
如需获取 JSM4468 完整规格书、申请样品、咨询批量报价，可访问杰盛微官网www.jsmsemi.com，或联系我司销售与技术团队，一对一解决选型与量产落地问题。
一、品牌实力：杰盛微，深耕低压功率 MOS 的国产半导体厂商
深圳市杰盛微半导体（JSMSEMI）是集芯片设计、晶圆配套、封装测试、销售服务于一体的高新技术企业，专注低压功率 MOSFET 研发制造，产品覆盖 20V–100V 全系列 N/P 沟道器件，适配消费电子、工业小型电源、便携锂电设备、显示驱动等多领域功率控制需求。公司自建标准化可靠性实验室，全系列产品执行严苛出厂检测流程，所有器件满足 RoHS 环保标准，支持批量稳定交付，同时提供免费样品、规格书、硬件技术支持，从前期选型到量产落地全程配套工程师服务。面对当前国产化替代浪潮，杰盛微持续打磨对标进口经典型号的兼容器件，JSM4468 便是针对 AO4468 推出的标准化替代方案，无需更改 PCB 布局、无需重新调试电路，大幅缩短项目替代周期。
二、产品核心定位：JSM4468，30V/10A SOP8 N 沟道功率 MOS

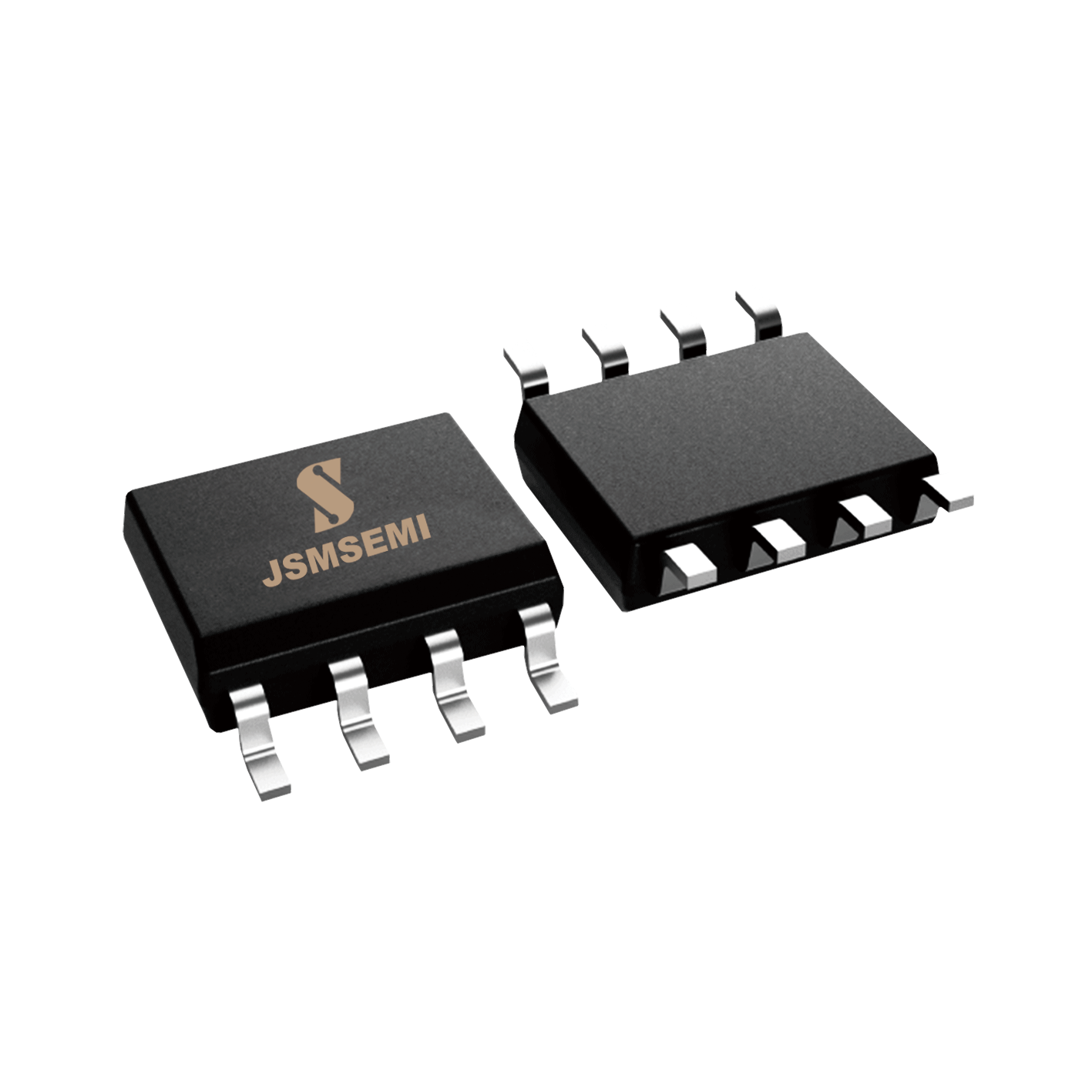

JSM4468 采用高密度先进沟槽工艺制造，核心设计目标为极致低导通电阻，专为低压电池供电电路、高端侧开关场景优化，SOP8 标准贴片封装，8 引脚多焊盘并联布局，充分降低大电流下线路阻抗，提升散热能力。1. 引脚定义完全兼容 AO4468（Pin to Pin 直代）
（1）1/2/3 引脚：S1 源极（三引脚并联，增大载流通道）
（2）4 引脚：G1 栅极信号输入
（2）5/6/7/8 引脚：D1 漏极（四引脚并联，适配 10A 持续大电流） 内部集成源漏体续流二极管，开关电路无需额外增设外置续流二极管，简化外围 BOM 设计，降低物料成本与 PCB 占用面积。

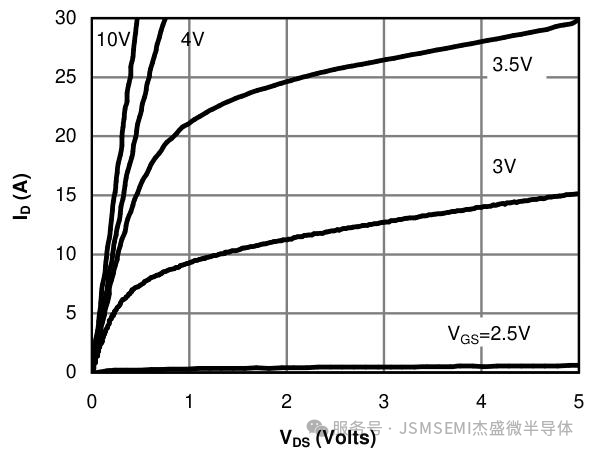

2. 核心电气规格，全参数对标 AO4468
（1）极限额定参数（TA=25℃）
1.漏源耐压 Vdss：30V，完美匹配 12V/24V 锂电低压系统
2.栅源耐压 Vgss：±20V，栅极驱动容错空间大，不易击穿
3.连续漏极电流 Id（Tj=150℃）：10A；脉冲峰值电流 Idm：40A，应对设备启动瞬时大电流冲击
4.体二极管持续反向电流 Is：4A，满足续流工况需求5.额定功耗 Pd：25℃环境 2.8W，70℃环境 1.8W；结温上限 150℃，宽温稳定运行
6.存储与工作温度区间：-55℃~+150℃，适配户外、低温便携设备

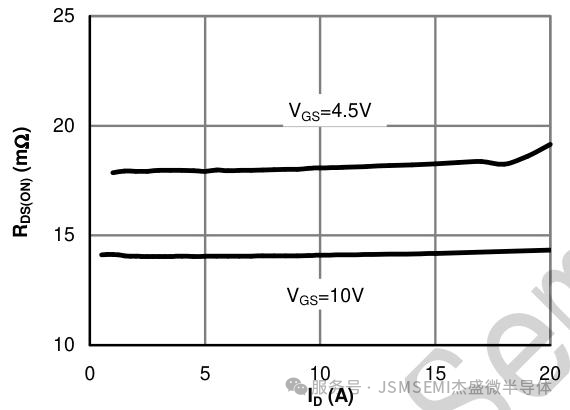

（2）导通电阻核心优势（低压驱动友好）
导通电阻 Rds (on) 是 MOS 管损耗、发热的核心指标，JSM4468 两组常用驱动电压下性能表现优异：
1.VGS=10V、Id=10A 工况：典型 16mΩ，最大 25mΩ，大电流导通损耗极低；
2.VGS=4.5V、Id=8A 工况：典型 20mΩ，最大 30mΩ，适配 3.3V/5V 低压逻辑驱动，笔记本、数码设备通用驱动电路无需改动。
（3）静态与动态开关特性，适配高频 DC-DC
1.栅极开启阈值 VGS (th)：1.0V~2.0V，低压即可完全导通，降低待机功耗；
2.栅极漏电流 IGSS≤±100nA，关断状态漏电流极小，延长电池设备续航；
3.总栅电荷 Qg 典型 11.6nC，开通延迟 td (on)=5ns、关断延迟 td (off)=19ns，开关速度快，高频降压电路开关损耗更低；
4.寄生输入电容 Ciss=770pF、输出电容 Coss=110pF，1MHz 标准测试条件，电路纹波控制更轻松。
三、双重严苛可靠性测试，量产品质稳定可控
区别于市面普通兼容器件，杰盛微 JSM4468 出厂执行两道全检工序，规避批量失效风险：1.100% UIS 单脉冲雪崩测试：模拟电路浪涌、电压冲击工况，筛选雪崩耐受能力不足芯片，防止设备带载时 MOS 管击穿损坏；
2.100% Rg 栅极电阻全检：统一栅极阻抗一致性，整批器件开关特性离散度低，批量生产电源性能波动极小。

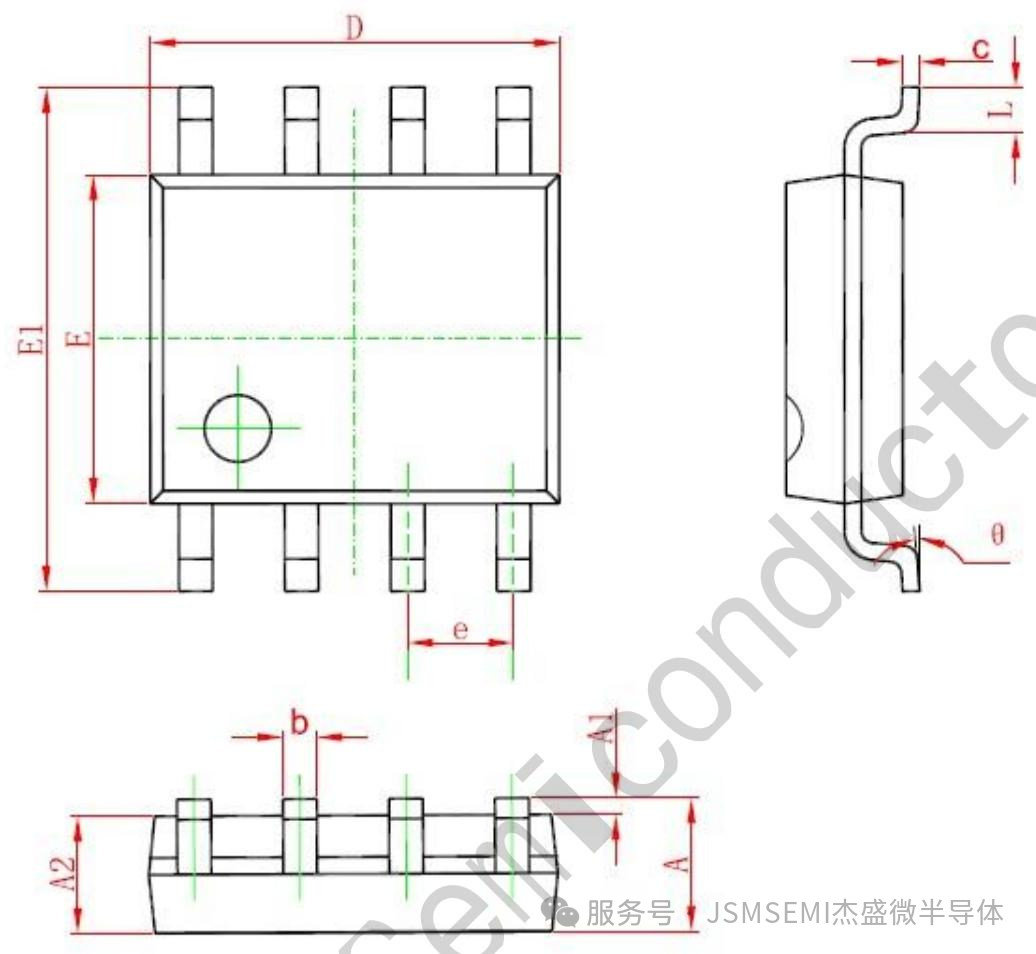

同时器件完整符合 RoHS 无铅环保规范，回流焊、贴片生产无特殊工艺要求，兼容 SMT 标准产线，无需调整贴装参数；配套 SOP8 标准化封装图纸，PCB 工程师可直接沿用原有 AO4468 焊盘，零改板成本完成替换。
依托 30V 耐压、10A 持续电流、4.5V 低压驱动、高速开关、内置体二极管五大核心优势，JSM4468 可覆盖绝大多数消费电子低压功率控制场景，是硬件方案标准化优选器件：
1. 笔记本电脑电源管理
笔记本多相 Buck 降压电路、电池充放电高端开关，大电流输出时低导通电阻减少机身发热，提升整机能效，延长电池续航。
2. 便携数码设备
数码相机 DSC、手持智能设备、充电宝同步整流回路，紧凑 SOP8 封装节省设备内部空间，低静态漏电流降低待机耗电。
3. DC/DC 同步降压转换器
12V 转 5V、24V 转 3.3V 低压电源模块，高频 PWM 开关稳定，转换效率提升，减少散热片设计需求，降低整机结构成本。
4. 负载开关电路
锂电设备电源通断控制、接口保护开关，快速响应通断信号，可承受瞬时峰值电流，避免后级负载短路损坏主控。
5. LCD 背光逆变器
显示屏背光驱动功率回路，宽温特性保障高低温环境下背光亮度均匀稳定，杜绝闪烁、黑屏故障。
五、对比优势：选 JSM4468 替代 AO4468，三大核心价值
1. 完全兼容，零改板、零调试成本引脚排布、封装尺寸、电气参数与 AO4468 一一对应，现有量产项目可直接替换，无需重新 Layout、无需重新验证电路性能，快速解决进口料缺货、交期延误问题。
2. 国产稳定供应链，交期可控
杰盛微自有成熟封
效规避供应链断供风险，长期批量采购成本更具优势。
3. 原厂一对一技术支撑
采购 JSM4468 即可免费获取官方完整规格书、特性曲线、封装尺寸图纸；研发阶段可申请样品测试，工程师提供电路选型、温升优化、可靠性测试等配套技术服务，快速解决项目调试难题。
Q1：JSM4468 和 AO4468 可以直接互换吗？
A1：可以。封装 SOP8、引脚定义、耐压电流、导通电阻、开关参数全部对标，现有 PCB 无需修改，硬件电路无需重新调试，直接替代量产。
Q2：4.5V 低压驱动场景，JSM4468 性能是否衰减？
A2：不会。器件专门优化低压栅极导通特性，VGS=4.5V 时典型 Rds (on) 仅 20mΩ，满足笔记本、锂电设备低压逻辑驱动需求，同等工况发热与原型号持平。
Q3：批量采购是否支持样品测试？
A3：杰盛微面向所有硬件研发、采购客户开放免费样品申请，可通过官网、销售渠道申领 JSM4468 样品，配套完整规格书与测试参考曲线。
Q4：高温长时间工作，器件可靠性如何？
A4：产品通过 100% 雪崩、栅阻全检，最大结温 150℃，配套安全工作区 SOA 曲线，工程师可根据负载电流、持续时长合理设计散热，70℃常规设备环境长期稳定运行。
结语
国产功率 MOS 替代已是行业不可逆趋势，在低压 30V 大电流开关赛道，杰盛微 JSM4468 以全参数对标、稳定供货、高可靠品质、完善技术服务四大优势，成为 AO4468 进口器件的理想国产化平替方案。无论是新品研发选型，还是现有项目物料替换，JSM4468 都能兼顾性能、成本与供应链安全，覆盖笔记本电源、便携数码、DC-DC 电源、负载开关、显示背光等全场景需求。后续杰盛微将持续迭代更多对标进口经典型号的 MOSFET 产品，持续为国内硬件企业提供高性价比、自主可控的功率器件解决方案。
如需获取 JSM4468 完整规格书、申请样品、咨询批量报价，可访问杰盛微官网www.jsmsemi.com，或联系我司销售与技术团队，一对一解决选型与量产落地问题。
